2023届高三物理一轮复习多维度导学与分层专练专题50 闭合电路的功率问题、电路动态分析、含容电路、故障分析导练目标 导练内容目标1 闭合电路的功率问题 目标2 电路动态分析 目标3 含容电路 目标4故障分析一、闭合电路的功率问题 1．闭合电路的功率和效率电源总功率任意电路：P 总＝EI ＝P 出＋P 内纯电阻电路：P 总＝I 2(R ＋r )＝E 2R ＋r电源内部消耗的功率P 内＝I 2r ＝P 总－P 出电源的 输出功率任意电路：P 出＝UI ＝P 总－P 内纯电阻电路：P 出＝I 2R ＝E 2R R ＋r2P 出与外电阻 R 的关系电源的效率任意电路：η＝P出P总×100%＝UE×100%纯电阻电路：η＝RR＋r×100%2．输出功率与外电阻的关系由P出与外电阻R的关系图像可知：(1)当R＝r时，电源的输出功率最大为P m＝E2 4r。

(2)当R＞r时，随着R的增大输出功率越来越小。

(3)当R＜r时，随着R的增大输出功率越来越大。

(4)当P出＜P m时，每个输出功率对应两个外电阻R1和R2，且R1R2＝r2。

【例1】图甲所示的电路中，所用电源内电阻r=0.5Ω，定值电阻R2=4Ω。

实验时调节电阻R1，的阻值，得到多组电压和电流的数据，用这些数据在坐标纸上描点，并做出U-I图如图乙所示。

将R1连入电路的阻值调至最大时，对应图乙中的A点。

下列说法正确的是（）A．A点对应外电路的总电阻为20ΩB．电源电动势E=3VC．B点对应外电路的总功率为0.3WD．R1=5Ω时，R1消耗的功率最大【答案】D【详解】A ．由闭合电路欧姆定律()E I R r =+可得2A ΔΔUr R r I++=电路中电压表示数R 1两端电压，R A 是电流表内阻，带入数据可得2A 1Ω5Ω0.2r R r ++==电源工作状态是A 点时，由1112==200.1U R I =ΩΩ 外电路总电阻为R 1+R 2+r A =24.5Ω，故A 错误；B ．由2A +E U I r R r =++（）将A 点数据，带入可得E =2.5V 故B 错误；C ．B 点时，此时外电路总功率2222=0.3 2.5W 0.30.5W 0.705W P P I r IE I r =--=⨯-⨯=出总故C错误；D ．由222E P I R R R r ==+出（）知当电路外电阻等于电源内阻 ，输出功率有最大值；将R 2、电流表都等效串联到电源内部，则R 1成了等效后的外电阻，当R 1=2A r R r ++=5Ω时，R 1消耗的功率最大，故D 正确。

（一）闭合电路欧姆定律1、电源电动势：电源是把其他形式的能转化为电能的装置。

电动势是表征电源把其他形式的能量转换成电能的本领大小的物理量；电动势的大小由电源本身的性质决定，数值等于电路中通过1C电量时电源所提供的能量，也等于电源没有接入电路时两极间的电压；电动势是标量，方向规定为由电源的负极经电源内部到正极的方向为电源电动势的方向。

2、闭合电路欧姆定律（1）闭合电路由电源的内部电路和电源的外部电路组成，也可叫含电源电路、全电路。

（2）在闭合电路里，内电路和外电路都适用部分电路的欧姆定律，设电源的内阻为r，外电路的电阻为R，那么电流I通过内阻时在电源内部的电压降U内=Ir，电流流过外电阻时的电压降为U外=IR，由U外＋U内=E，得。

该式反映了闭合电路中电流强度与电源的电动势成正比，与整个电路的电阻成反比，即为闭合电路欧姆定律，适用条件是外电路为纯电阻电路。

3、路端电压与负载变化的关系（1）路端电压与外电阻R的关系：（外电路为纯电阻电路）其关系用U—R图象可表示为：（2）路端电压与电流的关系U=E－Ir（普适式）其关系用U—I图象可表示为当R=∞时，即开路，当R=0时，即短路，其中，r=|tgθ|.4、闭合电路中的功率（1）电源的总功率（电源消耗的功率）P总=IE电源的输出功率（外电路消耗的功率）P输=IU电源内部损耗的功率：P损=I2r由能量守恒有：IE=IU＋I2r（2）外电路为纯电阻电路时：由上式可以看出：即当R=r 时，此时电源效率为：（2）当R>r 时，随R 的增大输出功率减小。

（3）当R<r 时，随R 的增大输出功率增大。

（4）当时，每个输出功率对应2个可能的外电阻R 1和R 2，且（二）“串反并同”定则：在外电路为混联的闭合电路中，讨论因某一电阻发生变化引起电路中各参量的变化时，可采用以下简单的方法：“串反并同”，当某一电阻发生变化时，与它串联的电路上的电流、电压、功率必发生与其变化趋势相反的变化；与它并联的电路上的电流、电压、功率必发生与其变化趋势相同的变化。

第2讲闭合电路的欧姆定律整合教材·夯实必备知识一、电源电动势和内阻(必修三第十二章第2节)1.电动势(1)非静电力所做的功与所移动的电荷量之比叫电动势。

(2)物理含义:电动势表示电源把其他形式的能转化成电势能本领的大小,在数值上等于电源没有接入电路时两极间的电压。

2.内电阻:电源内部导体的电阻。

二、闭合电路欧姆定律(必修三第十二章第2节)1.内容:闭合电路的电流跟电源的电动势成正比,跟内、外电路的电阻之和成反比;;2.公式:I=ER+r提醒:只适用于纯电阻电路。

3.其他表达形式E=U+U内或E=U外+Ir。

外提醒:适用于任意电路。

4.电源的U-I图像:(1)图像:根据U=E-Ir,图像如图所示,(2)含义:①纵轴截距:表示电路断路时的路端电压U=E。

②横轴截距:表示电路短路时的电流I=I0。

③斜率绝对值:表示电源内电阻r=EI0。

三、闭合电路的功率及效率问题(必修三第十二章第2节)1.电源的总功率(1)任意电路:P总=IE=IU外+IU内=P出+P内。

(2)纯电阻电路:P总=I2(R+r)=E 2R+r。

2.电源内部消耗的功率P内=I2r=IU内=P总-P出。

3.电源的输出功率(1)任意电路:P出=IU=IE-I2r=P总-P内。

(2)纯电阻电路:P出=I2R=E 2R(R+r)2。

4.电源的效率(1)任意电路:η=P出P总×100%=UE×100%。

(2)纯电阻电路:η=RR+r×100%。

【质疑辨析】角度1 电动势和闭合电路欧姆定律(1)电动势的大小反映了电源把电能转化为其他形式的能的本领强弱。

(×)(2)电动势就是电源的路端电压。

(×)(3)电源的重要参数是电动势和内阻。

电动势由电源中非静电力的特性决定,与电源的体积无关,与外电路无关。

(√)(4)在电源电动势及内阻恒定的闭合电路中,外电阻越大,路端电压越大。

(√)角度2电路中的功率(5)外电阻越大,电源的输出功率越大。

4．电源的效率。

欧姆定律U=IR联合使用。

（2）局部电阻增则总电阻增，反之总电阻减；支路数量
增则总电阻减，反之总电阻增。

（3）两个关系：外电压等于外电路上串联各分电压之和；总电流等于各支路电流之和。

4．电容器电路分析
在直流电路中，当电容器充、放电时，电路里有充、放电
电流，一旦电路达到稳定状态，电容器在电路中就相当于
一个阻值无穷大的元件，在电容器处电路可看作是断路，
简化电路时可去掉它，简化后若要求电容器所带电量时，
可接在相应的位置上，分析和计算含有电容器的直流电路时，需注意以下几点：
（1）电路稳定后，由于电容器所在支路无电流通过，所
以在此支路中的电阻上无电压降。

因此，电容器两极间的
电压就等于该支路两端的电压。

（2）当电容器和电阻并联后接入电路时，电容器两极间
的电压与其并联电阻两端的电压相等。

电路的电流、电压
变化时，将会引起电容器的充（放）电，如果电容器两端
电压升高，电容器将充电，如果电压降低，电容器将通过
与它连接的电路放电。

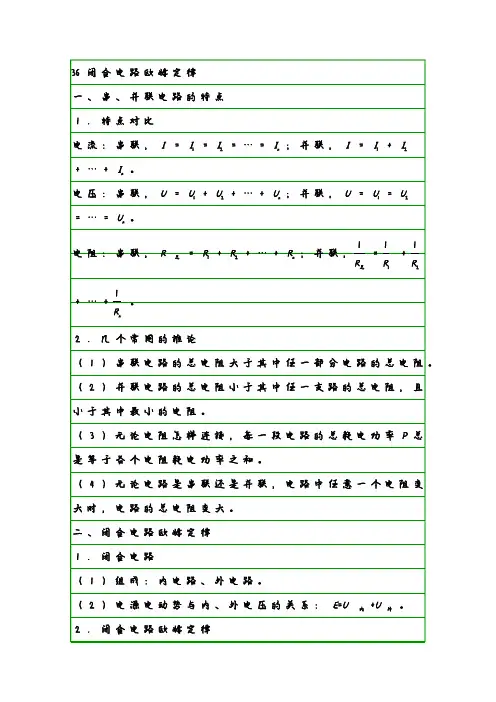

闭合电路的欧姆定律【知识点归纳】（一）、闭合电路的欧姆定律：1、闭合电路的欧姆定律的内容：（1）闭合电路里的电流，跟电源的电动势成正比，跟整个电路的电阻成反比。

公式：I = rR E + ； （2）从闭合电路欧姆定律中，还可导出电路功率的表达式： EI = U I + U'I = I 2R + I 2r 。

（3）、定律的适用条件：外电路为纯电阻电路。

2、闭合电路欧姆定律的应用：路端电压变化的讨论：（1）当R 增大时，I 减小，U'=I r 减小，U 增大；当R ∞时，I = 0 ，U =E （最大）；0 时 ，I = rE ，U = 0 ； （2）当R 减小时，U 减小，当R 3、闭合电路欧姆定律的应用（二）应用闭合电路的欧姆定律分析电路中有关电压、电流、电功率的方法；（1）分析电路中的电压、电流、电阻时，一般先由闭合电路欧姆定律确定电路的总电流、路端电压，再结合部分电路的欧姆定律分析各部分电路的参数。

（2）分析电源的电动势、内电阻时，可将（1）中的分析顺序逆进行。

（3）分析电路的功率（或能量）时可用公式EI = U I + U'I = I 2R + I 2r其中EI 为电源的总功率（或消耗功率），U I= I 2R 为电源的输出功率（或外电路的消耗功率）；U'I= I 2r 为电源内部损耗功率，要注意区分。

【案例分析】一、 判断灯的亮暗例1、 四个灯泡连接如图所示，当电键S 2断开、S 1接通a 点时，灯泡L 1最亮，L 2和L 4最暗且亮度相同，当电键S 2闭合、S 1接通b 点时，下例亮度分析正确的是（ ）A. 灯泡L 1最亮，L 4最暗B. 灯泡L 2最亮，L 3最暗C. 灯泡L 3最亮，L 1最暗D.灯泡L 4最亮，L 1最暗二、 电压表和电流表示数的变化例2、 如图所示是一火警报警系统的部分电路示意图，其中R 2为用半导体正热敏材料制成的，电流表为值班室的显示器，a 、b 之间接报警器，当传感器R 2所在处出现火情时，显示器中的电流I 和报警器两端的电压U 的变化情况是( )A 、I 变大，U 变大B 、I 变小，U 变小C 、I 变小，U 变大D 、I 变大，U 变小例3、 如图所示的电路中，当滑动变阻器的滑动触片向 b 端移动时：A.伏特表 V 和安培表A 的读数都减小B.伏特表V 和安培表A 的读数都增大C.伏特表V 的读数增大，安培表A 的读数减小D.伏特表V 的读数减小，安培表A 的读数增大三、判断电路的故障例4、如图所示的电路中，灯泡LA和L B都是正常发光的，忽然灯泡L B比原来变暗了些，而灯泡L A比原来变亮了些，试判断电路中什么地方出现了断路故障(设只有一处出了故障)。

高中物理【闭合电路欧姆定律的应用】教案知识点闭合电路的功率和效率1．电源的有关功率和电源的效率 (1)电源的总功率：P 总＝IE ＝I (U 内＋U 外)。

(2)电源的输出功率：P 出＝IU 外。

(3)电源内部的发热功率：P ′＝I 2r 。

(4)电源的效率：η＝P 出P 总＝U 外E ，对于纯电阻电路，η＝R R ＋r＝11＋r R 。

2．输出功率和外电阻的关系 在纯电阻电路中，电源的输出功率为 P ＝I 2R ＝E 2(R ＋r )2R ＝E 2(R －r )2＋4Rr R ＝E 2(R －r )2R＋4r(1)当R ＝r 时，电源的输出功率最大，P m ＝E 24r 。

(2)当R >r 时，随着R 增大，P 减小。

(3)当R <r 时，随着R 增大，P 增大。

如图所示，电路中电池的电动势E ＝5 V ，内电阻r ＝10 Ω，固定电阻R ＝90Ω，R 0是可变电阻，闭合开关，在R 0从零增加到400 Ω的过程中，求：(1)可变电阻R 0上消耗功率最大的条件和最大热功率； (2)电池的电阻r 和固定电阻R 上消耗的最小热功率之和； (3)R 0调到多少时R 上消耗的功率最大，最大功率是多少？ [思路点拨] (1)当R 0＝R ＋r 时，R 0消耗的功率最大。

(2)对于固定电阻，由P ＝I 2R 可知，电流最大时功率最大，电流最小时功率最小。

[解析] (1)将R ＋r 等效为电源内阻，则r等效＝R ＋r ，可变电阻R 0上消耗的热功率P 0＝I 2R 0＝E (R 0－r 等效)2R 0＋4r 等效，当R 0＝r 等效，即R 0＝100 Ω时，P 0最大，其最大值P 大＝25400 W ＝116W 。

(2)当电流最小时，电阻r 和R 消耗的热功率最小，此时R 0应调到最大400 Ω，内阻r 和固定电阻R 上消耗的最小热功率之和为P 小＝(ER 0＋R ＋r)2(R ＋r )＝0.01 W 。
