闭合电路欧姆定律(最新)

闭合电路的欧姆定律电路欧姆定律讨论电路中的路端电压、电流随外电阻变化的关系。

E＝U内＋U外E＝Ir＋IR电源的总功率P总=IE电源的输出功率P输=IU电源内阻上损耗的功率P损=I²r VP总＝P输+P损IE=IU+I²r电源的非静电力做功W非=qE=IEt IEt=IUt+I²rt电源的电动势和内阻r是一定的，当负载电阻R增大时，电流I将减小，则电源内阻上的电势降Ir将减小，所以路端电压U增大，所以路端电压U随外电阻的增大而增大。

当R→∞，也就是当电路断开时，I→0则U=E。

当开路（亦称开路）时，路端电压等于电源的电动势当R→0时，→E/r，可以认为U=0，路端电压等于零。

这种情况叫电源短路，发生短路时，电流I叫做短路电流.1.电源的电动势为3.0V，内电阻为0.20Ω，外电路的电阻为4.80Ω，则电路中的电流I=__________________A，内电压__________________V，路端电压_________________V。

2.如图所示，电源电动势为E，内电阻为r，外电路总电阻为R，当S闭合后，电源总功率为___________________，电源的输出功率为___________________，外电路消耗的功率为_____________________，内电路消耗的功___________________，电源的供电效率为______________________。

3.3、许多人造卫星都用太阳能电池供电，太阳能电池由许多片电池板组成，某池板的开路电压是600mV，短路电流是30mA，这块电池板的内电阻是( ).(A)60Ω(B)40Ω(C)20Ω(D)10Ω4、在“测定电源电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U－t图象，如图4所示，其中图线斜率绝对值的物理含义是\A．短路电流B．电源内阻C．电源电动势D．全电路电阻UI 5、电源电动势为ε，内阻为r，向可变电阻R供电.关于路端电压，下列说法中正确的是( ).(A)因为电源电动势不变，所以路端电压也不变(B)(B)因为U=IR，所以当R增大时，路端电压也增大(C)(C)因为U=IR，所以当I增大时，路端电压增大(D)(D)因为U=ε-Ir，所以当I增大时，路端电压下降6.如图所示R1=14Ω,R2=9Ω。

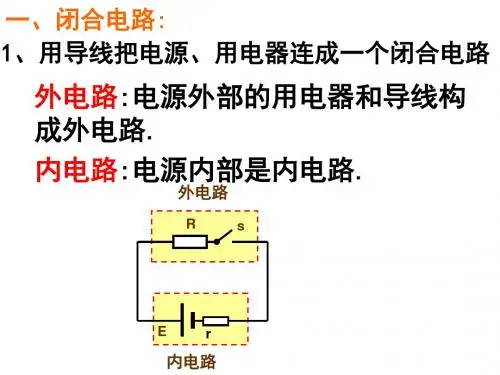

5讲 闭合电路欧姆定律一、闭合电路的欧姆定律 (1)内、外电路①内电路：电源两极（不含两极）以内，如电池内的溶液、发电机的线圈等．内电路的电阻叫做内电阻．②外电路：电源两极，包括用电器和导线等．外电路的电阻叫做外电阻． (2) 闭合电路的欧姆定律①内容：闭合电路的电流跟电源的电动势成正比，与内、外电路的电阻之和成反比，即I=E/（R+r ）②由E ＝U ＋Ir 可知，电源电势能等于内外压降之和；③适用条件：纯电阻电路 (3)路端电压跟负载的关系 ①路端电压：根据U ＝IR ＝ER/（R ＋r ）＝E/(1+r/R)可知，当R 增大时，U 增大；当R 减小时，U 减小。

表示为U －R 图象如右 ②U 一I 关系图由闭合电路欧姆定律知：U ＝E －Ir , 路端电压随着电路中电流的增大而减小； U 一I 关系图线如图示当电路断路即I ＝0时，纵坐标的截距为电动势E ；当外电路电压为U ＝0时，横坐标的截距I 短=E/r 为短路电流；图线的斜率的绝对值为电源的内电阻． (4).闭合电路的输出功率①功率关系：P 总=EI=U 外I 十U 内I= UI ＋I 2r ，②电源的输出功率与电路中电流的关系:P 出=EI －I 2r 2224E E r I r r ⎡⎤=--+⎣⎦当2EI r=时,电源的输出功率最大，24m EP r=③电源的输出功率与外电路电阻的关系:()2224E P I R R r rR==-+出当R ＝r 时也即I=E/2r 时,电源的输出功率最大, 24m EP r=由图象可知，对应于电源的非最大输出功率P 可以有两个不同的外电阻R l 和R 2，不难证明r =R<r 时，若R 增大，则P 出增大；当R>r 时，若R 增大，则P 出减小．应注意:对于内外电路上的固定电阻，其消耗的功率仅取决于电路中的电流大小④电源的供电效率 100%100%100%U P R P E R rη=⨯=⨯=⨯+外出总【例1】如图所示，电压表 V l 、V 2串联接入电路中时，示数分别为8 V 和4 V ，当电压表V 2接入电路中时，如图（2）所示，示数为 10 V ，求电源的电动势为多少？解析：当两电压表接入电路时，电路中的电流强度为I l ，当一个电压表接入电路时，电路中的电流强度为I 2，则由图可知I 1=（E 一12）／r= 4／R v2……①I 2=（E －10）／r ＝10／R v2……② （l ）÷（2）后得（E 一12）/（E －10）=4／10 解得 E ＝ 13．3 V点评：还可以根据串联电路的电压分配与电阻成正比列出关系式．（E 一12）／4=r ／R v2和（E －10）／10=r ／R v2，等量代换后，即得E ＝13．3V .【例2】 如图所示，RB = 4Ω，A 、C 、D 是额定电压和额定功率均相同的三个用电器、电源内阻是l Ω．S 闭合后，当变阻器的电阻调为5Ω时，各用电器均正常工作．（1）S 断开后，若仍要各用电器正常工作，变阻器电阻R 应调为多少？ （2）S 闭合和断开时， R B 上的电功率之比P B ∶P B /=？变阻器上消耗的功率之比 P ∶ P /=？解析：（1）在图所示的电路中，A 、C 、D 三个用电器是并联的，且正常工作，其额定功率相等，说明三个用电器的电流均相等，设每个用电器的额定电流为I ， 若S 闭合，有3I ＝（E －U ）／（R B ＋R ＋r ）………① 若 S 断开，则有2I ＝（E －U ）／（R B ＋R x ＋r ）………② 由①、②解得R x = 10Ω（2）在 S 闭合和断开两种情况下，电阻R B 上消耗的电功率之比应为其通过电流的平方比 P B ∶P B /=（3I ／2I ）2=9／4，变阻器上消耗的功率应等于通过的电流平方与电阻乘积之比 P ∶ P /=（3I ／2I ）2×（R ／R x ）＝9／8【例3】在图电路中，直流发电机E=250V ，r ＝3Ω,R 1＝R 2=1Ω，电热器组中装有50只完全相同的电热器，每只电热器的额定电压为 200V ，额定功率为1000W ，其它电阻不计，并且不计电热器电阻随温度的变化．问：（1）当接通几只电热器时，实际使用的电热器都能正常工作？ （2）当接通几只电热器时，发电机输出功率最大？ （3）当接通几只电热器时，电热器组加热物体最快？（4）当接通几只电热器时，电阻R 1、R 2上消耗的功率最大？ （5）当接通几只电热器时，实际使用的每只电热器中电流最大？解析：不计用电器电阻随温度的变化，则每只电热器的电阻R 0=10002002=40Ω，每只电热器的额定电流I 0=2001000=5A （1） 要使用电器正常工作，必须使电热器两端的实际电压等于额定电压200V ，因此干路电流1225020010311U I A r R R ε--===++++而每只电热器额定电流为5A ，则电热器的只数n 1=10/5=2只（2）要使电源输出功率最大，必须使外电阻等于内电阻，由此可得电热器总电阻为R=r －（R 1＋R 2）=3－（1＋1）=1Ω，故有n 2=R 0/R=40/1=40只（3）要使电热器组加热物体最快，就必须使电热器组得到的电功率最大，把R 1、R 2视为等效（电源）内电阻，则其总电阻为R /＝R 1＋R 2＋r=1＋l ＋3＝5Ω 所以n 3=R 0/R /=40/5=8只，（4）要使R 1、R 2上消耗功率最大，必须使其电流为最大，由此电路中总电阻必须是小．即当50只电热器全接通时，可满足要求．所以n 4=50只．（5）要使实际使用的每只电热器中电流最大．则须使U AB 最大，这样A 、B 间的电阻应最大，所以n 5=1只 【例4】如图所示，直线AOC 为某一电源的总功率P 总随电流i 变化的图线，抛物线OBC 为同一直流电源内部热功率P r 随电流I 变化的图象．若A 、B 对应的横坐标为2A ，那么线段AB 表示的功率及I=2A 时对应的外电阻是（ ）．A ．2W ，0．5Ω；B ．4W ，2Ω；C ．2W ，l Ω；D ．6W ，2Ω； 解析:由图象知，直线OAC 表示电源的P 总－I 的关系，即P 总=E ·I 在C 点，I=3A ， P 总=9W ，所以 E=P 总/I=9/3V=3V 抛物线OBC 表示电源的P r －I 的关系，即P r =I 2 r ， 在C 点，I ＝3A ，Pr=9W ，所以r ＝P r /I 2=9/32=l Ω 根据闭合电路的欧姆定律，当I=2A 时，0.5IrR Iε-==Ω线段AB 表示的功率即电源的输出功率，有PAB=UI=I 2R=22×0．5=2W规律方法1、 两个U －I 图象的比较（1） 路端电压与电流的关系：U ＝E －Ir ，可用图甲表示，图象表示在E 、r 不变的前提下，U 随I 单调递减，U 是I 的一次函数，由图甲说明A. 图中表示电流为I1时，路端电压为U1，对应内电压为U ′B. 过E 点的平行于横轴的虚线表示电流为零时，路端电压不随I 而改变，且始终等于电源电动势，就是理想电源的情况 C. 图线斜率表示电源内阻的大小图中I m 表示外电阻等于零（即短路）时，回路中的电流，即I m ＝E/r(2)一段导体两端的电压与通过的电流关系：U ＝IR ，可用图乙表示。

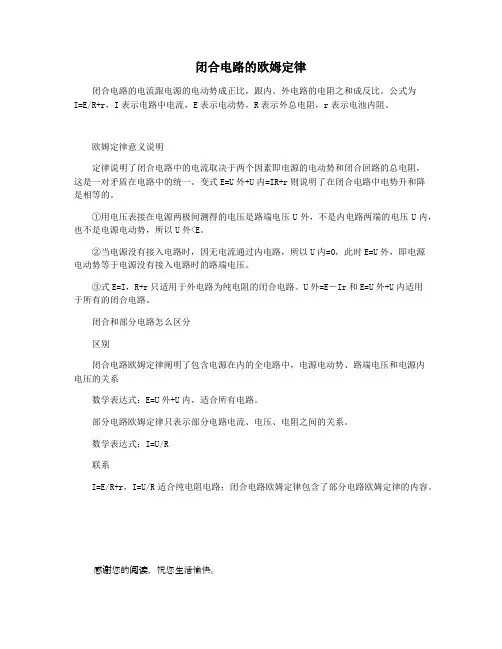

闭合电路的欧姆定律
闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

公式为
I=E/R+r，I表示电路中电流，E表示电动势，R表示外总电阻，r表示电池内阻。

欧姆定律意义说明
定律说明了闭合电路中的电流取决于两个因素即电源的电动势和闭合回路的总电阻，
这是一对矛盾在电路中的统一。

变式E=U外+U内=IR+r则说明了在闭合电路中电势升和降
是相等的。

①用电压表接在电源两极间测得的电压是路端电压U外，不是内电路两端的电压U内，也不是电源电动势，所以U外<E。

②当电源没有接入电路时，因无电流通过内电路，所以U内=0，此时E=U外，即电源
电动势等于电源没有接入电路时的路端电压。

③式E=I，R+r只适用于外电路为纯电阻的闭合电路。

U外=E－Ir和E=U外+U内适用
于所有的闭合电路。

闭合和部分电路怎么区分
区别
闭合电路欧姆定律阐明了包含电源在内的全电路中，电源电动势、路端电压和电源内
电压的关系
数学表达式：E=U外+U内，适合所有电路。

部分电路欧姆定律只表示部分电路电流、电压、电阻之间的关系。

数学表达式：I=U/R
联系
I=E/R+r，I=U/R适合纯电阻电路；闭合电路欧姆定律包含了部分电路欧姆定律的内容。

感谢您的阅读，祝您生活愉快。

闭合电路欧姆定律公式是什么？
答：闭合电路欧姆定律探究的是电源电动势与干路电流、总电阻之间的关系，电源电动势等于干路电流乘以电源内电阻与外界电阻之和。

表达式：E=I（r+R）=U外+Ir=U外+U 内。

问：物体的内能指的是什么？
答：内能包括势能和动能两部分，是物体所有的分子动能和分子势能的总和。

对理想气体而言，分子间作用力为零，分子势能为零。

对一定物理量的理想气体，其内能微观上只取决于分子动能；宏观上取决于温度。

温度是构成物体的所有分子平均动能的标志，与分子平均动能成正比例关系。

再来说一下非理想气体，物体的内能除了温度外，还取决于所属状态，同样温度的水和冰，水的内能要大的多。

问：右手定则怎么用？
答：把右手伸开，放入磁场中，让磁感线垂直进入手心（磁感线为直线时，相当于手心面向N极），大拇指指向切割的导体棒运动方向，则四指所指方向就是电路中感应电流的方向。

问：弹簧问题中，物体恰不能离开地面（桌面）是什么意思？
答：被弹簧悬挂的物体恰好（刚好）不能离开地面，是介于离开与未离开之间，是非常特殊的一种状态，此时地面与物体没有压力作用，物体上升的速度也为零（不能继续上升）。

同学们可以借助于零与正负数之间的关系来理解。

问：离心力是怎么一回事？
答：在一些资料中见到的离心力，确切来说并不是力，而是一种效果或趋势。

物体在做圆周运动，尤其是高速圆周运动的时候，需要受到比较大的向心力，当物体所受到的外力不足以支撑圆周运动所需要的向心力时，就有离心的趋势，俗称离心力。

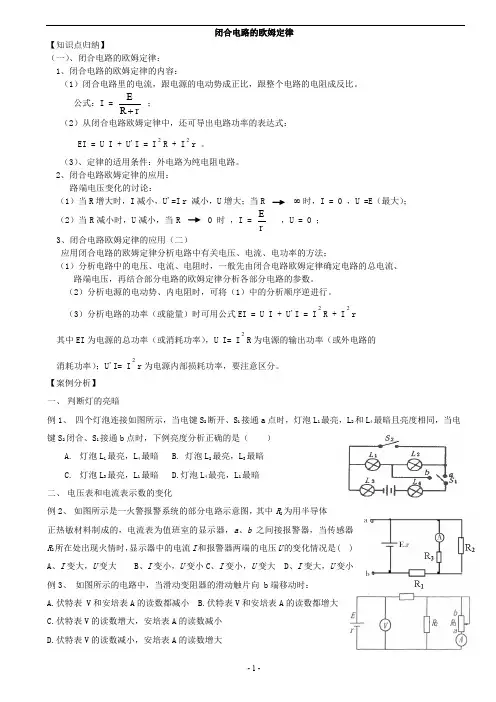

闭合电路的欧姆定律【知识点归纳】（一）、闭合电路的欧姆定律：1、闭合电路的欧姆定律的内容：（1）闭合电路里的电流，跟电源的电动势成正比，跟整个电路的电阻成反比。

公式：I = rR E + ； （2）从闭合电路欧姆定律中，还可导出电路功率的表达式： EI = U I + U'I = I 2R + I 2r 。

（3）、定律的适用条件：外电路为纯电阻电路。

2、闭合电路欧姆定律的应用：路端电压变化的讨论：（1）当R 增大时，I 减小，U'=I r 减小，U 增大；当R ∞时，I = 0 ，U =E （最大）；0 时 ，I = rE ，U = 0 ； （2）当R 减小时，U 减小，当R 3、闭合电路欧姆定律的应用（二）应用闭合电路的欧姆定律分析电路中有关电压、电流、电功率的方法；（1）分析电路中的电压、电流、电阻时，一般先由闭合电路欧姆定律确定电路的总电流、路端电压，再结合部分电路的欧姆定律分析各部分电路的参数。

（2）分析电源的电动势、内电阻时，可将（1）中的分析顺序逆进行。

（3）分析电路的功率（或能量）时可用公式EI = U I + U'I = I 2R + I 2r其中EI 为电源的总功率（或消耗功率），U I= I 2R 为电源的输出功率（或外电路的消耗功率）；U'I= I 2r 为电源内部损耗功率，要注意区分。

【案例分析】一、 判断灯的亮暗例1、 四个灯泡连接如图所示，当电键S 2断开、S 1接通a 点时，灯泡L 1最亮，L 2和L 4最暗且亮度相同，当电键S 2闭合、S 1接通b 点时，下例亮度分析正确的是（ ）A. 灯泡L 1最亮，L 4最暗B. 灯泡L 2最亮，L 3最暗C. 灯泡L 3最亮，L 1最暗D.灯泡L 4最亮，L 1最暗二、 电压表和电流表示数的变化例2、 如图所示是一火警报警系统的部分电路示意图，其中R 2为用半导体正热敏材料制成的，电流表为值班室的显示器，a 、b 之间接报警器，当传感器R 2所在处出现火情时，显示器中的电流I 和报警器两端的电压U 的变化情况是( )A 、I 变大，U 变大B 、I 变小，U 变小C 、I 变小，U 变大D 、I 变大，U 变小例3、 如图所示的电路中，当滑动变阻器的滑动触片向 b 端移动时：A.伏特表 V 和安培表A 的读数都减小B.伏特表V 和安培表A 的读数都增大C.伏特表V 的读数增大，安培表A 的读数减小D.伏特表V 的读数减小，安培表A 的读数增大三、判断电路的故障例4、如图所示的电路中，灯泡LA和L B都是正常发光的，忽然灯泡L B比原来变暗了些，而灯泡L A比原来变亮了些，试判断电路中什么地方出现了断路故障(设只有一处出了故障)。

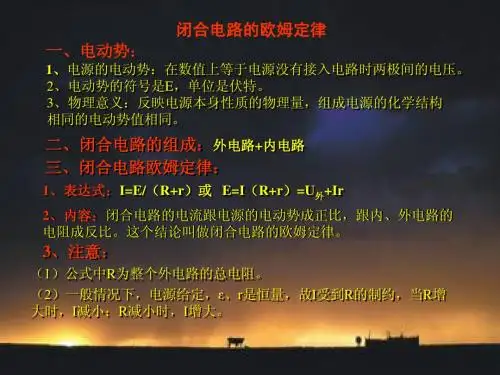

第2讲闭合电路的欧姆定律[课标要求]1．了解电动势的物理意义，理解并掌握闭合电路的欧姆定律。

2．会用闭合电路欧姆定律分析电路的动态变化。

3．会计算涉及电源的电路功率。

4．掌握路端电压和电流的关系及电源的U-I图像。

考点一闭合电路的欧姆定律1．电动势(1)非静电力所做的功与所移动的电荷量的比叫作电动势。

(2)物理意义：电动势表示电源把其他形式的能转化成电势能本领的大小，在数值上等于电源没有接入电路时两极间的电压。

2．闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电阻之和成反比。

(只适用于纯电阻电路)。

(2)公式：I＝ER＋r(3)其他表达形式E＝U外＋U内或E＝U外＋Ir(适用于任意电路)。

学生用书第182页自主训练1电动势的理解(多选)关于电动势，下列说法正确的是()A．电源电动势等于电源正、负极之间的电势差B．用电压表直接测量电源两极得到的电压数值，实际上总略小于电源电动势的准确值C．电源电动势总等于内、外电路上的电压之和，所以它的数值与外电路的组成有关D．电源电动势越大，说明电源把其他形式的能转化为电能的本领越大答案：BD解析：电源正、负极之间的电势差为电源的路端电压，只有当电源处于断路状态时，电源的电动势才等于路端电压，故A错误；用电压表直接测量电源两极间电压时，电压表与电源构成一个闭合回路，电路中有电流，电源有内电压，则路端电压略小于电动势，即电压表的测量值略小于电动势，故B正确；电动势反映电源的特性，与外电路的组成无关，故C错误；电动势反映了电源将其他形式的能转化为电能的本领，电动势越大则转化本领越大，故D正确。

自主训练2闭合电路欧姆定律的简单应用如图所示的电路中，电阻R ＝2Ω。

断开S 后，电压表的读数为3V ；闭合S 后，电压表的读数为2V ，则电源的内阻r 为()A ．1ΩB ．2ΩC ．3ΩD ．4Ω答案：A解析：当断开S 后，电压表的读数等于电源的电动势，即E ＝3V ；当闭合S 后，有U ＝IR ，又由闭合电路欧姆定律可知I ＝ER ＋r，联立解得r ＝1Ω，A 正确，B 、C 、D 错误。
