水厂常用设计参数
1.斜板垂直净距一般采用80-120mm，斜管直径一般采用50-80mm；
2.斜板（管）长度为1-1.2m；
3.倾角一般为60°；
4.斜板（管）底部缓冲区高度一般为0.5-1m；
5.斜板（管）上部水深一般为0.7-1m；
6.池内停留时间：初次沉淀≤30min；二次沉淀≤60min。

竖流式沉淀池设计数据
1.池直径或正方形边长与有效水深的比值≤3，池直径一般采用4-7m；
2.当池直径或正方形边长< 7m时，澄清水沿周边流出。

个别当直径≥7m时，应设辐射式集水支渠；
3.中心管内流速≤30mm/s；
4.中心管下口的喇叭口和反射板要求：
1）反射板板底距泥面≥0.3mm；
2）反射板直径及高度为中心管直径的1.35倍；
3）反射板直径为喇叭口直径的1.3倍；
4）反射板表面对水平面的倾角为17°；
5）中心管下端至反射板表面之间的缝隙高为0.25-0.5m，缝隙中心污水流速，在初次沉淀池中≤30mm/s，在二次沉淀池中≤20mm/s；
5.排泥管下端距池底≤0.2m，管上端超出水面≥0.4m；
6.浮渣挡板距集水槽0.25-0.5m，高出水面0.1-0.15m，淹没深度0.3-0.4m。

平流式沉淀池设计数据
1.长宽比以3-5为宜；
2.长与有效水深比一般采用8-12；
3.池底纵坡一般采用0.01-0.02，机械刮泥时不小于0.005；
4.初次沉淀池最大水平流速为7mm/s,二次沉淀池为5mm/s；
5.进出口处挡板位置
1）高出池内水面0.1-0.15m；
2）进出挡板淹没深度一般为0.5-1.0m；
3）出口挡板淹没深度一般为0.3-0.4m；
4）挡板距进水口0.5-1.0m，距出水口0.25-0.5m；
6.非机械刮泥时，缓冲层高度0.5m，机械刮泥时，缓冲层上缘宜高出刮泥板0.3m；
7.刮泥机行进速度一般为0.6-0.9m/min；
8.排泥管直径为< 200mm；
9.入口整流墙的开孔总面积为过水断面的6%-20%；
10.出水锯齿形三角堰，水面宜位于齿高的1/2处。

沉砂池
1.一般规定
1）沉砂池去除对象是密度为2.65/cm3，粒径在0.2mm以上的砂粒；
2）城市污水沉砂量可按106m3污水沉砂15-30m3计算，其含水率为60%，其密度为1500kg/m3；3）砂斗容积应按2天内沉砂量计算，斗壁与水平倾斜角不小于55°；
4）人工排沙管直径≥200mm；
5）沉砂池超高不宜<0.3m；
6）沉砂池个数或分格数不应少于2。

2.平流式沉砂池设计数据
1）最大流速0.3m/s，最小流速0.15m/s；
2）最大流量时停留时间一般为30-60s；
3）有效水深一般为0.25-1m；
4）每格宽度不小于0.6m；
5）池底坡度0.01-0.02。

3.竖流式沉砂池设计数据
1）最大流速为0.1m/s，最小流速为0.02m/s；
2）进水中心管最大流速0.3m/s；
3）流量最大时停留时间一般为30-60s。

4.曝气沉砂池设计数据
1）水平流速为0.1m/s；
2）旋流速度为0.25-0.3m/s；
3）流量最大时停留时间为1-3min；
4）有效水深2-3m；
5）曝气量为0.1-0.2m3空气/m3污水；
6）宽深比1-2；
7）长宽比可达5；
8）空气扩散装置距池底0.6-0.9m。

5.涡流式沉砂池设计数据
1）水力叶面负荷约200m3/(h·m2)；
2）水力停留时间为20-30s；
3）进水渠道流速
a.流量最大时的40%-80%时为0.6-0.9m/s；
b.流量最小时>0.15m/s；
c.流量最大时≤1.2m/s。

4）进水渠道直段长度为宽度的7倍且不应<4.5m；5）出水渠道宽度为进水渠道的2倍；
6）出水渠道与进水渠道夹角>270°；
7）沉砂池规格
1.极限水头损失一般采用
2.5-
3.0m；
2.滤料层上面水深为1.8-2.0m；
3.小阻力配水均匀度不宜小于95%；
4.反冲洗强度为16-17L/(S·m2)；
5.冲洗历时为5-7min；
6.配水系统孔眼总面积为滤池面积的0.6%-0.7%；
7.滤层膨胀率为55%。

栅条、网格絮凝池设计要点
1.适于原水浊度20-2500度；
2.每组絮凝池设计水量宜<25000`m^3`/d；
3.絮凝时间宜为10-15min；
4.主要设计参数见表1；
表2。

合集下载

SBR设计参考

SBR设计参考

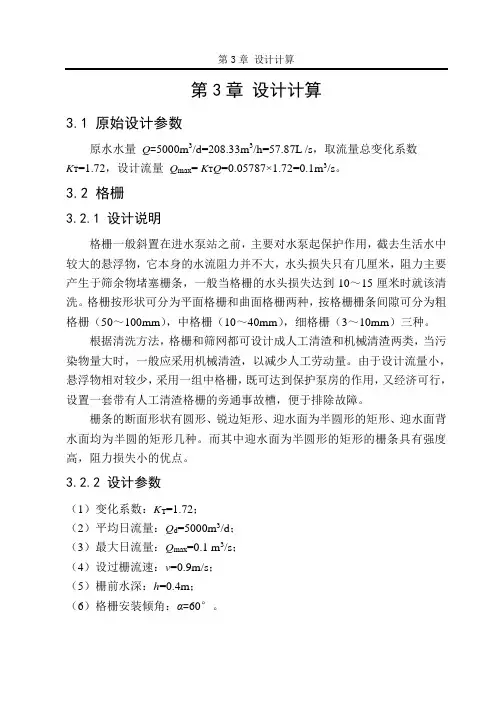

第3章设计计算3.1 原始设计参数原水水量Q=5000m3/d=208.33m3/h=57.87L /s，取流量总变化系数K T=1.72，设计流量Q max= K T Q=0.05787×1.72=0.1m3/s。

3.2 格栅3.2.1 设计说明格栅一般斜置在进水泵站之前，主要对水泵起保护作用，截去生活水中较大的悬浮物，它本身的水流阻力并不大，水头损失只有几厘米，阻力主要产生于筛余物堵塞栅条，一般当格栅的水头损失达到10～15厘米时就该清洗。

格栅按形状可分为平面格栅和曲面格栅两种，按格栅栅条间隙可分为粗格栅（50～100mm），中格栅（10～40mm），细格栅（3～10mm）三种。

根据清洗方法，格栅和筛网都可设计成人工清渣和机械清渣两类，当污染物量大时，一般应采用机械清渣，以减少人工劳动量。

由于设计流量小，悬浮物相对较少，采用一组中格栅，既可达到保护泵房的作用，又经济可行，设置一套带有人工清渣格栅的旁通事故槽，便于排除故障。

栅条的断面形状有圆形、锐边矩形、迎水面为半圆形的矩形、迎水面背水面均为半圆的矩形几种。

而其中迎水面为半圆形的矩形的栅条具有强度高，阻力损失小的优点。

3.2.2 设计参数（1）变化系数：K T=1.72；（2）平均日流量：Q d=5000m3/d；（3）最大日流量：Q max=0.1 m3/s；（4）设过栅流速：v=0.9m/s；（5）栅前水深：h=0.4m；（6）格栅安装倾角：α=60°。

3.2.3 设计计算（1）格栅间隙数：13n ==≈ （3—1） Q max ——最大废水设计流量m 3/sӨ——格栅安装倾角， 取60°h ——栅前水深 mb ——栅条间隙宽度，取21mmv ——过栅流速 m/s（2）栅渠尺寸：B 2=s(n-1)+nb=0.01×(13-1)+13×0.021=0.403m（3—2） s ——栅条宽度 取0.01mB 2——格栅宽度 mmax10.10.321m 0.780.4Q B v'h ===⨯（3—3） B 1——进水渠宽 mv’——进水渠道内的流速 设为0.78m/s栅前扩大段：2110.4030.3210.12m 2tan 2tan 20B B L α--===⨯︒（3—4） α——渐宽部分的展开角，一般采用20栅后收缩段：L 2=0.5×L 1=0.06m（3—5） 通过格栅的水头损失h 1：4231423)sin 20.010.92.42()sin 6030.097m0.02119.6S v h =β(k αb g =⨯⨯⨯︒⨯=（3—6） 栅后槽总高度H ：设栅前渠道超高h 2=0.3mH =h +h 1+h 2=0.4+0.097+0.3=0.8m（3—7） 栅槽总长度L ：L =L 1+L 2+1.0+0.5+2tan α=0.12+0.06+1.0+0.5+0.40.3tan 60+︒=2.09m （3—8）（3）每日栅渣量W ：max 1T864001000Q W W K = 33864000.10.070.35m /d 0.2m /d 1000 1.72⨯⨯==>⨯ （3—9） W 1——栅渣量（333m /10m 污水），取0.07宜采用机械清渣，选用NC —300型机械格栅：设备宽度300mm ，有效栅宽200mm ，有效栅隙21mm ，运动速度3m/min ，电机功率0.18kw ，水流速度≤1m/s ，安装角度60°，支座长度960mm ，格栅地下深度500mm ，格栅地面高度360mm ，格栅进深250mm 。

给水厂设计计算说明书

给水厂设计计算说明书

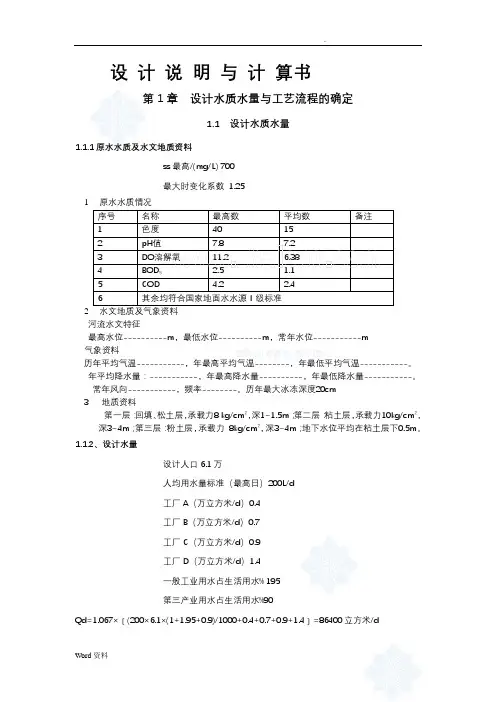

设计说明与计算书第1章设计水质水量与工艺流程的确定1.1 设计水质水量1.1.1原水水质及水文地质资料ss最高/(mg/L) 700最大时变化系数1.251原水水质情况序号名称最高数平均数备注1 色度40 152 pH值7.8 7.23 DO溶解氧11.2 6.384 BOD5 2.5 1.15 COD 4.2 2.46 其余均符合国家地面水水源Ⅰ级标准2河流水文特征最高水位----------m，最低水位----------m，常年水位-----------m气象资料历年平均气温-----------，年最高平均气温--------，年最低平均气温-----------。

年平均降水量：-----------，年最高降水量----------，年最低降水量-----------。

常年风向-----------，频率--------。

历年最大冰冻深度20cm3 地质资料第一层：回填、松土层，承载力8 kg/cm2，深1~1.5m；第二层：粘土层，承载力10kg/cm2，深3~4m；第三层：粉土层，承载力8kg/cm2，深3~4m；地下水位平均在粘土层下0.5m。

1.1.2、设计水量设计人口6.1万人均用水量标准（最高日）200L/d工厂A（万立方米/d）0.4工厂B（万立方米/d）0.7工厂C（万立方米/d）0.9工厂D（万立方米/d）1.4一般工业用水占生活用水% 195第三产业用水占生活用水%90Qd=1.067×﹝(200×6.1×(1+1.95+0.9)/1000+0.4+0.7+0.9+1.4﹞=86400立方米/d1.1.3、分析原水水质显著特点为ss含量较高，水量变化较小，故在后续工艺设计中会针对上述两个特点做出设计，以求实现工艺的优化。

1. 2 给水处理流程确定1.2.1 给水处理工艺流程的选择给水处理工艺流程的选择与原水水质和处理后的水质要求有关。

一般来讲，地下水只需要经消毒处理即可，对含有铁、锰、氟的地下水，则需采用除铁、除锰、除氟的处理工艺。

再生水厂

再生水厂

本中水厂设计采用的是污水再生利用工程设计规范gb503352002的标准另外还有gbt199232005国家标准水利部sl3682006的行业标准三个标准的水质指标的项目数量和部分指标的限值略有不同如在工业冷却用水方面水质指标要求分别15项20项和13项现以本厂设计进出水标准来简单对比三者在工业循环冷却水方面的异同之处首个限值为原设计限制上述标准分别简标污水回用资料徐州经济技术开发区中水厂处理工艺和运行管理的简单介绍污水回用资料徐州经济技术开发区中水厂处理工艺和运行管理的简单介绍序号项目进水出水ph60906090建6590质6585水6585bod5mgl2010限值相同codcrmgl6050建60质60水60ssmgl2003限值相同02建02质01水01mgl220250建250质250总硬度以caco3计mgl450限值相同10总碱度以caco3计mgl350建350质35011氨氮mgl8010限值相同12总磷mgl1010限值相同13溶解性总固体mgl1000限值相同14游离余氯mgl末端005建0102质00515粪大肠菌群个l说明
徐州经济技术开发区中水厂处理工艺和运行管理的简单介绍
进水 6.0～9.0 --① 20 60 20 --① --① 220 --① --① 8.0 1.0 --① --① --① 出水 6.0～9.0（建 6.5-9.0 质6.5-8.5水6.5-8.5） 5 (限值相同) 10 (限值相同) 50（建60 质60水60） -- （建-- 质--水30） 0.3 (限值相同) 0.2（建0.2 质0.1 水0.1） 250（建250 质250 水--） 450 (限值相同) 350（建350 质350 水--） 10 (限值相同) 1.0 (限值相同) 1000 (限值相同) 末端≥0.05 ②（建0.1-0.2 质≥0.05 2000(限值相同) 水--）
某自来水厂设计说明书

某自来水厂设计说明书

目录第一章绪论1.1工程概况第二章净水厂工艺流程的选择2.1混凝剂药剂的选用与投加2.2消毒剂的选择2.3混合设备2.4絮凝池2.5沉淀池2.6滤池第三章净水构筑物的计算3.1溶解池和溶液池3.2混合设备3.3絮凝池3.4沉淀池3.5滤池3.6清水池第四章水厂的平面布置与高程布置4.1平面布置4.2高程布置第一章绪论1.1工程概述1.1.1城市概述该开发区是1992 年经湖南省人民政府批准的省级重点开发区，位于湖南省常德市西北部，距离市中心约25 公里。

经过近十多年的艰苦创业，该开发区已经具备大规模开发建设的总体框架,形成了良性循环的软硬投资环境，吸引了近20 个国家和地区的投资, 目前该开发区已经成为湖南省及常德市对外开放的战略重心和新的经济增长点。

由于该区内需水量较大，经有关部门与水利、环保等部门协商后，决定建一新水厂，从沅江取水。

该区近期水厂设计规模 3 万m3/d，远期5 万m3/d。

1.1.2气象水文地质资料（1）地理位置东径108；北纬27°（2）地形地貌城区地形平坦，其吴淞标高为32.0 米。

（3）气象资料气温：历年最高气温39 o C；历年最低气温-5 o C；常年平均气温18 o C 风向：常年主导风向为东南风冬季冰冻期：5 天；土壤冰冻深度：0.1米（4）土壤地质资料土壤承载力：2.3 kg/cm2；浅层地下水离地面1.5 米1.1.3水源状况：（1）河流概述：水源水量丰富，水质符合国家规定的饮用水源水质标准，因河道航运繁忙，取水构筑物不得影响航运。

2）河流特征：3）水质资料1.1.4 水处理用材料与药剂资料1）混凝剂：硫酸铝、三氯化铁、碱式氯化铝2）混凝剂投加量参考值（3）当地所产滤料：石英砂、无烟煤、铁矿石等均有供应（4）用于消毒的药剂：液氯、漂白粉、臭氧、二氧化氯等均有供应，其他材料可按设计要求采购。

第二章净水厂工艺流程的选择根据《地面水环境质量标准》 ( GB—3838—88)，原水水质符合地面水Ⅲ类水质标准，除菌落总数偏高外，其余参数均符合《生活饮用水卫生标准》 (GB—5749—85)的规定。
