tp涵洞沉降缝工艺设计施工

11—13涵洞沉降缝施工工艺

11—13一l 工艺概述

本工艺适合于客运专线及高速铁路涵洞沉降缝施工。

1l—13—2 作业内容

炼制沥青，侵制沥青麻筋．油毡剪裁，涂沥青及张贴木板制作，涂沥青及安装，嵌塞沉降缝，制作，抹铺砂浆。

1l—13—3质量标准及检验方法

沉降缝质量标准及检验方法见表11—13．1。

表11—13．1沉降缝质量标准及检验方法

序号 项 目 质量标准及允许偏差(mm) 检验方法

1 沉降缝所用原材料 品种、格、性能等必须符合施工图要求规 全检。检查产品合格证、

2 沉降缝位置、尺寸、构造型式 必须符合施工图要求 全检。观察和尺量

3 止水带的安装

4 沉降缝漏水情况 不得漏水。湿渍总长度不大于沉降缝总长度的1％，单个湿渍长度不大于O．2m 全检。观察和尺量

5 填缝前处理 沉降缝填塞前．缝内应清扫干净．保持干燥．不得有杂物和积水 全检。观察

6 表面质量 沉降缝的表面质量应达到缝宽均匀、缝身竖直，环向贯通，填塞密实，外表光洁 全检。观察

1l—13—4施工机械及工艺装备

主要机具有砂浆搅拌机、灰板、铁抹子、灰桶、铁桶或铁锅、刷子等。

ll一13—5施工准备

一、技术准备

1．熟悉施工图及沉降缝的施工质量标准和操作方法。

2．进行技术交底。

二、材料准备

1．沥青：应具有产品说明书和试验报告．品种类型应符合施工图要求。材质质量及物理性能应符合《地下防水工程质量验收规范》(GB50208—2002)附录A第A．0．2条关于有机防水涂料物理性能和胎体增强材料质量要求的规定。

2．沉降缝所需的其他材料符合施工图要求，具备材质证明文件。

三、作业条件

1．预留沉降缝应在基础圬工开始时作好规划。

2．沉降缝填塞前应将缝内泥土、浮浆清除干净。

3．选择连续晴天施工。

4．施工人员、材料、机具准备妥善。

5．安全质量措施健全。

11—13—6工艺及质量控制流程

涵洞沉降缝施工工艺及质量控制流程见图11—13．1。

111一13—7 工艺步序说明

一、涵洞沉降缝的位置 涵洞涵身、涵身与端墙、翼墙、进出水口急流槽交接处必须设置沉降缝，但无圬工基础的圆管涵仅于交接处设置沉降缝，洞身范围不设。具体设置位置按照涵洞施工图定。

1．洞身沉降缝

按设计位置设置沉降缝，但无基础涵洞仅在洞身涵节与出人口涵节间设置。缝宽一般3cm，两端与附属工程连接处也各设置l处。

2．其他应设沉降缝处

凡地基土质发生变化、基础埋置深度不一、基础对地基的荷载发生较大变化处、基础填挖交界处、采用填石垫高基础交界处，均应设置沉降缝。

3．岩石地基上的涵洞

凡置于岩石地基上的涵洞．不设沉降缝。

4．斜交涵洞

斜交涵洞洞iX正做的，其沉降缝应与涵洞中心线垂直；斜交涵洞洞口斜做的，沉降缝与路基中心线平行；但拱涵与管涵的沉降缝，一律与涵洞轴线垂直。

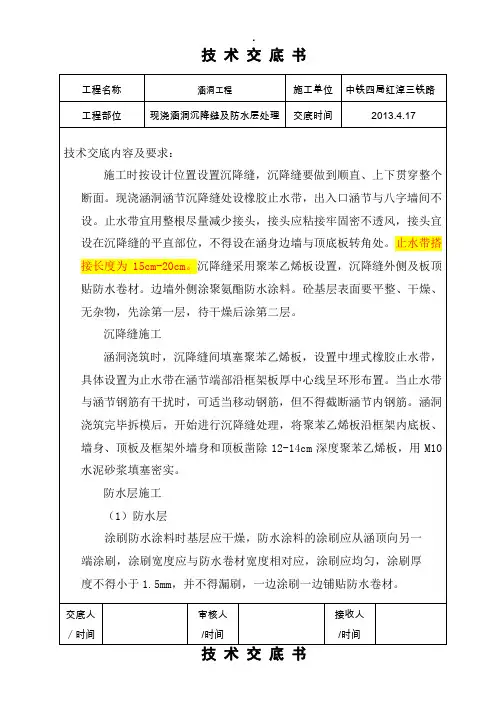

二、沉降缝设置

设置沉降缝的目的，是使缝两边的构造能自由沉降，又能防止水分渗漏。故沉降缝必须贯穿包括基础在内的整个断面。涵洞基础施工前，应测量确定沉降缝在基底面上的位置，在沉降缝两端地面上立垂直木杆挂线或用沥青木板直接定位施工。沉降缝端面应整齐、方正，基础和涵身上下不得交错。

三、填塞材料制备

填塞材料应使用经防腐处理的麻筋、纤维板或其他弹性耐久材料。

沥青的熬制、沥青麻布浸制：

沥青可用锅、铁桶等容器以火熬制，或使用电热设备。铁桶装的沥青，应打开桶口小盖，将桶横倒搁置在火炉上，以文火使沥青溶化后，从开口流人熬制用的铁锅或大KI铁桶中。熬制用的铁锅或铁桶必须有盖，以便在沥青飞溅或着火时．用以覆盖。熬制处应设在工地下风方向，与一般工作人员、料堆、房屋等保持一定距离，锅内沥青不得超过锅容积的2／3。熬制中应不断搅拌至全部为液态为止。溶化后的沥青应继续加温至175℃ (不得超过190℃)。熬好的沥青盛在小铁桶中送至工点使用。

沥青麻布用热沥青浸制。浸制后的麻布．表面应呈淡黑色，无孔眼、无破裂和叠皱，撕断面上应呈黑色，不应有显示未浸透的布层。对成卷布料，边部不应碎裂，不应互相粘叠，布卷端头应平整。

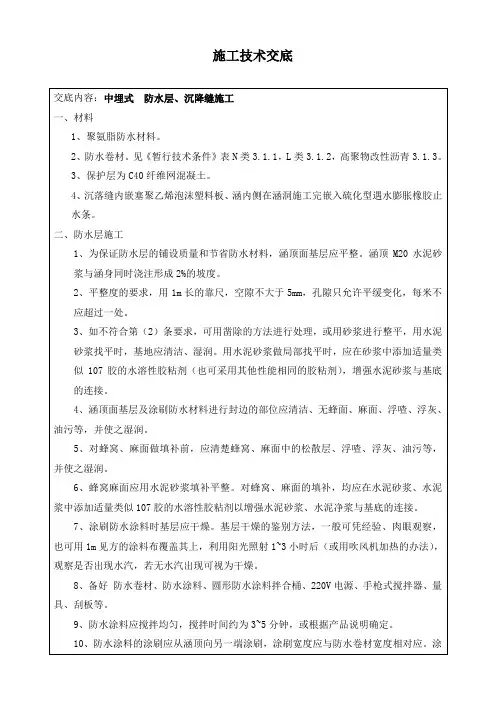

四、沉降缝填缝

沉降缝填塞前，缝内应清扫干净，保持干燥，不得有杂物和积水。用沥青麻筋、开 始

沉降缝布置

位置尺寸

填塞材料置备

沉降缝填塞

质量检验合格式化

结 束 否 否

图11—13．1 涵洞沉降缝施工工艺

及质量控制流程图 水泥砂浆填塞沉降缝，必须等构筑物养护达到施工图强度，在干燥状态下填缝。

防水有特别要求或施工图要求在沉降缝内安装止水带应按施工图施工。

1．基础

为防沉降缝渗水，在基础顶面以下，缝内应用有弹性和不透水的材料，如沥青麻筋、沥青砂板、沥青不板，按施工图要求填塞。如厚度较大，可在中间部分用塑状黏土填入捣实，外边缘用1：3水泥砂浆填塞，深度约15cm。对于湿陷性黄土地基或施工图对伸缩缝渗水有严格要求的按施工图施工。

2．涵身

缝外侧以热沥青浸制的麻筋填塞，深度约5cm，内侧以1：3水泥砂浆填塞，深度约15cm，其问用沥青麻筋或水泥砂浆填满；如太厚，亦可将中间部分先填以黏土。

管涵接缝使用延伸性强、黏结力高的聚氯乙烯胶泥、氯丁胶黏剂等接缝材料进行管涵接缝。

氯丁胶粘贴工序：首先将混凝土粘贴面整平、凿毛、洗净，干后涂刷两遍氯丁胶黏剂，要厚薄均匀，同时在氯丁胶片粘贴面亦刷一遍氯丁胶黏剂。当黏剂不沾手时，将氯丁胶片粘贴紧密，不皱折、不空鼓，用手或木槌压打密实，待黏剂固化1d～3d后安钢胀圈，然后向胀圈和胶片的空隙中，密实填塞膨胀水泥砂浆，并进行养护。

五、保护层设置

各式有圬工基础涵洞的基础襟边以上，均顺沉降缝周围设置黏土保护层，厚约20cm，顶宽约20cm。对于无圬工基础涵洞．保护层宜使用沥青混凝土或沥青砂胶，厚度10～20cm。

1l一13—8 作业组织

现场制作安装人员2～4人为一个小组，每个小组至少应有2名技工。

11—13—9 生产效率及材料消耗

(1)生产效率

用沥青麻筋填塞涵洞沉降缝10m(厚度50mm)，需用5．33个工日。

(2)材料消耗

用沥青麻筋填塞涵洞沉降缝10m(厚度50mm)，需要消耗材料：软煤沥青8号558kg、木材79kg、青麻228kg、水泥93．6kg、砂0．39m3、锯材O．262 m3。

11—13一10施工安全及环境保护

1．施工时应使用劳动保护用品。

2．施工现场应有安全及防火措施。

3．高温天气施工，应做好防暑降温措施。

4．施工中产生的建筑垃圾应及时清理、处理。 、

5．沥青熬制时，应使用带盖的盛器，装料量不得超过容积的2/3。加热应缓慢，防止局部过热，如冒黄烟时应立即熄火。

6．贮存汽油和配制冷底子油场地应远离房舍，严禁烟火。

7．施工现场应有良好的通风条件，施工人员应穿戴防毒用具。通风条件不好的地方，禁止单人操作。有皮肤病和对沥青敏感者，不宜参加施工作业。文 - 汉语汉字 编辑词条
