围墙变形缝间距要求一、背景与目的围墙作为建筑物外围的防护结构,其稳定性对于建筑物的安全至关重要。
然而,由于各种因素的影响,围墙在长期使用过程中可能会出现变形。
为了应对这种变形,需要在围墙设计中考虑变形缝的设置。
本文旨在探讨围墙变形缝间距的要求,为围墙设计和施工提供指导。
二、变形缝的种类在建筑领域,变形缝主要分为以下几种类型:1.伸缩缝:用于应对温度变化引起的材料膨胀和收缩,通常设置在梁、板等水平构件的跨中。
2.沉降缝:为了防止不均匀沉降导致的结构开裂而设置,常在建筑物的不同部分之间设置沉降缝。
3.防震缝:为了吸收地震能量、减轻地震对结构的影响而设置,通常在平面形状复杂或结构高度差异较大的部位设置防震缝。
三、围墙变形缝间距要求对于围墙而言,变形缝的间距设置需考虑以下因素:1.地质条件:不同的地质条件对围墙的沉降产生影响,因此在确定变形缝间距时需充分考虑地质勘察报告。
2.建筑材料:不同材料的围墙,其变形特性存在差异。
例如,混凝土围墙的变形量较大,而钢围墙的变形量较小。
因此,在选择变形缝间距时应充分考虑所使用的建筑材料。
3.气候条件:气候条件如温度、湿度等对围墙的变形产生影响。
在温差较大的地区,应适当减小变形缝的间距;在湿度较大的地区,应考虑湿度对材料变形的影响。
4.施工工艺:施工工艺对围墙的变形缝间距设置也有一定影响。
例如,施工过程中的混凝土浇注、养护等因素可能影响围墙的最终变形量。
根据相关规范和工程实践,以下为常见的围墙变形缝间距要求:1.对于高度在3米以下的围墙,建议每隔10~15米设置一道伸缩缝;对于高度在3米以上的围墙,应适当减小变形缝的间距。
2.对于地质条件较为复杂或承载要求较高的围墙,应根据实际情况调整变形缝的间距,确保围墙的安全稳定。
3.对于采用不同材料的围墙连接部位,应设置沉降缝以减小不均匀沉降对围墙稳定性的影响。
4.在温差较大的地区,应适当减小变形缝的间距;在湿度较大的地区,应考虑湿度对材料变形的影响。
在总体布置中,为了消除结构不规则,收缩,和温度应力,不均匀沉降对结构的变形破坏有害影响,可设置变形缝,包括温度伸缩缝、沉降缝和防震缝三种,将房屋分成若干独立的部分.①伸缩缝设置部位:伸缩缝由基础以上设置.设置间距与屋顶和楼板类型有关,最大间距一般为50~75 m。
伸缩缝的宽度一般为20~30mm。
②沉降缝设置部位:平面形状复杂的建筑物的转角处;建筑物高度或荷载差异较大处;结构类型或基础类型不同处;地基土层有不均匀沉降处;不同时间内修建的房屋各连接部位。
设置要求:其宽度与地基情况及建筑高度有关,一般为20~30mm,在软弱地基上五层以上的建筑其缝宽应适当增加。
沉降缝处的上部结构和基础必须完全断开。
沉降缝由地基条件决定,其宽度应该符合防震缝的最小宽度的要求.③防震缝设置要求:防震缝的宽度与建筑的层数及结构类型有关.防震缝应有一定的宽度,否则在地震时相邻部分会互相碰撞而破坏.伸缩缝的间距要符合要求,宽度不小于防震缝的宽度.下面是一个关于伸缩缝、沉降缝、防震缝的详细介绍。
伸缩缝、沉降缝、防震缝建筑物在外界因素作用下常会产生变形,导致开裂甚至破坏。
变形缝是针对这种情况而预留的构造缝。
变形缝可分为伸缩缝、沉降缝、防震缝三种。
伸缩缝为防止建筑构件因温度变化,热胀冷缩使房屋出现裂缝或破坏,在沿建筑物长度方向相隔一定距离预留垂直缝隙,这种因温度变化而设置的缝叫做伸缩逢。
建筑构件因温度和湿度等因素的变化会产生胀缩变形。
为此,通常在建筑物适当的部位设置竖缝,自基础以上将房屋的墙体、楼板层、屋顶等构件断开,将建筑物分离成几个独立的部分,使各部分都有伸缩的余地。
变形主要是因温度变化引起的,所以伸缩缝又称温度缝。
建筑物上设置单个伸缩缝的最大间距,应根据建筑材料、结构形式、使用情况、施工条件以及当地气温和湿度变化等因素确定,砖石结构为100~150米,钢筋混凝土结构为35~75米,无筋混凝土为10~20米,宽度20mm ~30 mm。

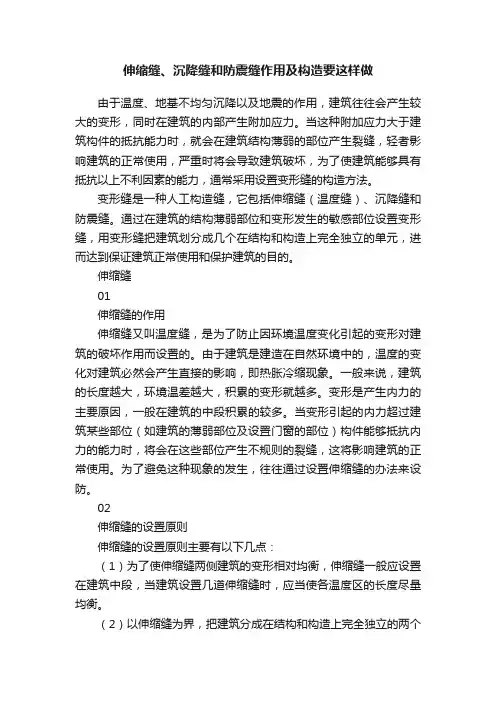

伸缩缝、沉降缝和防震缝作用及构造要这样做由于温度、地基不均匀沉降以及地震的作用,建筑往往会产生较大的变形,同时在建筑的内部产生附加应力。
当这种附加应力大于建筑构件的抵抗能力时,就会在建筑结构薄弱的部位产生裂缝,轻者影响建筑的正常使用,严重时将会导致建筑破坏,为了使建筑能够具有抵抗以上不利因素的能力,通常采用设置变形缝的构造方法。
变形缝是一种人工构造缝,它包括伸缩缝(温度缝)、沉降缝和防震缝。
通过在建筑的结构薄弱部位和变形发生的敏感部位设置变形缝,用变形缝把建筑划分成几个在结构和构造上完全独立的单元,进而达到保证建筑正常使用和保护建筑的目的。
伸缩缝01伸缩缝的作用伸缩缝又叫温度缝,是为了防止因环境温度变化引起的变形对建筑的破坏作用而设置的。
由于建筑是建造在自然环境中的,温度的变化对建筑必然会产生直接的影响,即热胀冷缩现象。
一般来说,建筑的长度越大,环境温差越大,积累的变形就越多。
变形是产生内力的主要原因,一般在建筑的中段积累的较多。
当变形引起的内力超过建筑某些部位(如建筑的薄弱部位及设置门窗的部位)构件能够抵抗内力的能力时,将会在这些部位产生不规则的裂缝,这将影响建筑的正常使用。
为了避免这种现象的发生,往往通过设置伸缩缝的办法来设防。
02伸缩缝的设置原则伸缩缝的设置原则主要有以下几点:(1)为了使伸缩缝两侧建筑的变形相对均衡,伸缩缝一般应设置在建筑中段,当建筑设置几道伸缩缝时,应当使各温度区的长度尽量均衡。
(2)以伸缩缝为界,把建筑分成在结构和构造上完全独立的两个单元。
屋顶、楼板、墙体和梁柱要完全各自独立。
由于基础埋置在地下,基本不受气温变化的影响。
因此仍然可以连在一起。
(3)伸缩缝应尽量设置在横墙对位部位,并采用双横墙双轴线的布置方案,这样可以较好的解决伸缩缝的构造问题,并把伸缩缝对建筑内部空间影响削减到最小。
我国对伸缩缝的设置做有具体的规定,可以查找相关的规范。
03影响伸缩缝间距的因素(1)建筑的结构形式的影响由于整体性好的建筑在发生变形时容易在局部形成集中应力,因此伸缩缝的间距较小;整体性较差的建筑在发生变形时可以把变形及应力分散到各个构件之中,不易形成集中应力,因此伸缩缝的间距反而较大。

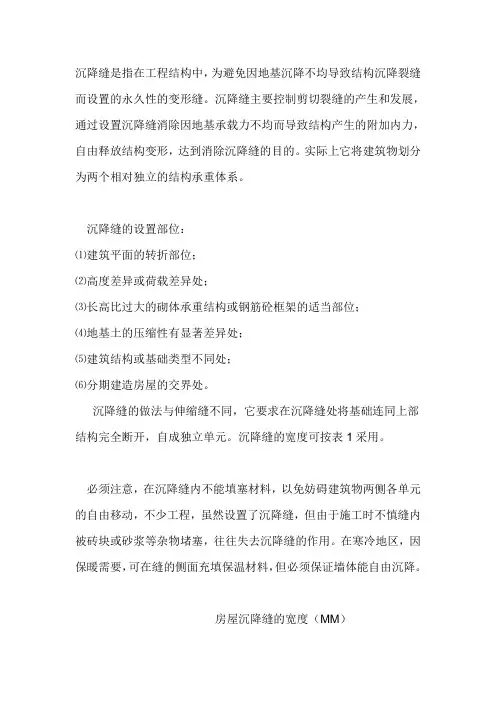

沉降缝是指在工程结构中,为避免因地基沉降不均导致结构沉降裂缝而设置的永久性的变形缝。
沉降缝主要控制剪切裂缝的产生和发展,通过设置沉降缝消除因地基承载力不均而导致结构产生的附加内力,自由释放结构变形,达到消除沉降缝的目的。
实际上它将建筑物划分为两个相对独立的结构承重体系。
沉降缝的设置部位:
⑴建筑平面的转折部位;
⑵高度差异或荷载差异处;
⑶长高比过大的砌体承重结构或钢筋砼框架的适当部位;
⑷地基土的压缩性有显著差异处;
⑸建筑结构或基础类型不同处;
⑹分期建造房屋的交界处。
沉降缝的做法与伸缩缝不同,它要求在沉降缝处将基础连同上部结构完全断开,自成独立单元。
沉降缝的宽度可按表1采用。
必须注意,在沉降缝内不能填塞材料,以免妨碍建筑物两侧各单元的自由移动,不少工程,虽然设置了沉降缝,但由于施工时不慎缝内被砖块或砂浆等杂物堵塞,往往失去沉降缝的作用。
在寒冷地区,因保暖需要,可在缝的侧面充填保温材料,但必须保证墙体能自由沉降。
房屋沉降缝的宽度(MM)
房屋层数2—3 4—5 5层以上沉降缝宽度50—80 80—100 ≥120。
建筑“三缝”(伸缩缝、沉降缝、防震缝)设置原则及构造要求什么是变形缝?伸缩缝、沉降缝、防震缝:统称为变形缝.由于温度变化,地基不均匀趁降和地震因素的影响,易使建筑发生变形或破坏,故在设计时应事先将房屋划分成若干个独立部分,使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝,包括伸缩缝、沉降缝、防震缝。
一、伸缩缝1、名词解释伸缩缝:当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度;②建筑平面复杂,变化较多;③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙,将基础以上的建筑构件全部断开,分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小,一般不须断开。
4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定,详见混凝土结构设计规范(2002).P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距.5、缝的构造伸缩缝宽度一般为20-40mm,通常采用30mm。
6、其他要求在结构处理上,砖混结构可采用单墙方案,也可采用双墙方案;框架结构可采用双柱双梁方案,也可采用挑梁方案.①墙体伸缩缝构造:墙体伸缩缝一般做成平缝形式,当墙体厚度在240mm以上时,也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝,缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理;内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理。
②楼地板伸缩构造:楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理,上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求。
顶棚伸缩缝需结合室内装修进行,一般采用金属板、木板或橡塑板等盖缝,盖缝板只能固定于一侧,以保证缝的两侧构件能在水平方向自由伸缩变形。
沉降缝沉降缝为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝称为沉降缝。
1基本定义当房屋相邻部分的高度、荷载和结构形式差别很大而地基又较弱时,房屋有可能产生不均匀沉降,致使某些薄弱部位开裂。
为此,应在适当位置如复杂的平面或体形转折处、高度变化处、荷载、地基的压缩性和地基处理的方法明显不同处设置沉降缝。
沉降缝与伸缩缝不同之处是除屋顶、楼板、墙身都要断开外,基础部分也要断开,使相邻部分也可以自由沉降、互不牵制。
沉降缝宽度要根据房屋的层数定,五层以上时不应小于120mm。
沉降缝不但应贯通上部结构,而且也应贯通基础本身。
沉降缝应考虑缝两侧结构非均匀沉降倾斜和地面高差的影响。
抗震缝、伸缩缝在地面以下可不设缝,连接处应加强。
但沉降缝两侧墙体基础一定要分开。
由于基础地质原因,而使建筑物采用不均匀缝隙,称为沉降缝。
2相关概述为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝称为沉降缝。
当一幢建筑物建造在不同土质且性质差别较大的地基上,或建筑物相邻部分的高度、荷载和结构形式差别较大,以及相邻墙体基础埋深相差悬殊时,为防止建筑物出现不均匀沉降,以至发生错动开裂,应在差异处设置贯通的垂直缝隙,将建筑物划分若干个可以自由沉降的独立单元。
沉降缝同伸缩缝的显著区别在于沉降缝是从建筑物基础到屋顶全部贯通。
沉降缝宽度与地基性质和建筑高度有关沉降缝的构造与伸缩缝基本相同,但盖缝的作法,必须保证相邻两个独立单元能自由沉降。
在砖混结构中,沉降缝两侧建筑的基础通常采用两种方案:①挑梁基础,即在沉降缝一侧墙的基础按正常设置,另一侧的纵墙由悬挑的挑梁承担,梁端另设基础梁和轻质隔墙。
②采用双墙方案,即在沉降缝两侧都设承重墙,以保证每个独立单元都有纵横墙封闭联结,结构整体性好。
在两承重墙间距较小时,为克服基础的偏心受力,可采用在平面布置上为两排交错设置的独立基础,上放承墙的基础梁。
沉降缝同时起着伸缩缝的作用,在同一个建筑物内,两者可合并设置,但伸缩缝不能代替沉降缝。
沉降缝变形缝伸缩缝沉降缝、变形缝和伸缩缝是建筑中常见的结构缝隙,用于解决建筑物在使用过程中由于内外温差、荷载变化等原因引起的变形问题。
本文将分别介绍沉降缝、变形缝和伸缩缝的定义、作用、分类及应用等方面内容。
一、沉降缝沉降缝又称断裂缝,是建筑物中的一种缝隙,用于接受建筑物在使用过程中因沉降而产生的位移变形。
建筑物沉降由于土地基特性、建筑材料和房屋使用情况等因素影响,是无法避免的。
沉降变形如果不进行控制和处理,会对建筑物的结构安全和使用功能产生不良影响。
沉降缝的作用主要有以下几个方面:1.分担沉降变形:沉降缝通过将建筑物分为若干相对独立的部分,从而使沉降变形主要集中在沉降缝处,减少了沉降引起的结构变形。
2.分散荷载:沉降缝可以使建筑物分为若干相对独立的部分,对荷载进行分散和消化,减小了荷载对整体结构造成的影响,提高了结构的稳定性。
3.隔离振动:沉降缝可以减少建筑物内部的振动传递,从而提高建筑物的舒适性和使用性能。
沉降缝的分类主要有以下几种:1.刚性沉降缝:由于不同部分的沉降不同、变形差异较大,采用刚性沉降缝来控制和承受沉降变形。
2.弹性沉降缝:该类型缝隙具有一定的弹性,可以适应建筑物沉降变形,减小其对结构的影响。
3.综合型沉降缝:即刚性沉降缝和弹性沉降缝的结合,取两者的优点,使之适应不同的沉降变形需求。
沉降缝的应用范围广泛,主要适用于大型工业建筑、大跨度屋盖、桥梁等结构。
在实际工程中,沉降缝的设计应根据具体项目情况进行,需要考虑土地基的性质、预测房屋沉降量和变形情况、确定沉降控制的目标等因素。
二、变形缝变形缝是指建筑物中由于温度变化、湿度变化、荷载变化等原因产生的结构变形引起的缝隙。
建筑物因热膨胀、湿度变化、荷载变化等原因会发生不同程度的变形,变形缝的作用就是减小或隔离这些变形对建筑物造成的不利影响。
变形缝的作用主要有以下几个方面:1.分担变形:变形缝通过将建筑物分割为若干相对独立的部分,使变形主要集中在变形缝内,减小了变形对整体结构的影响。

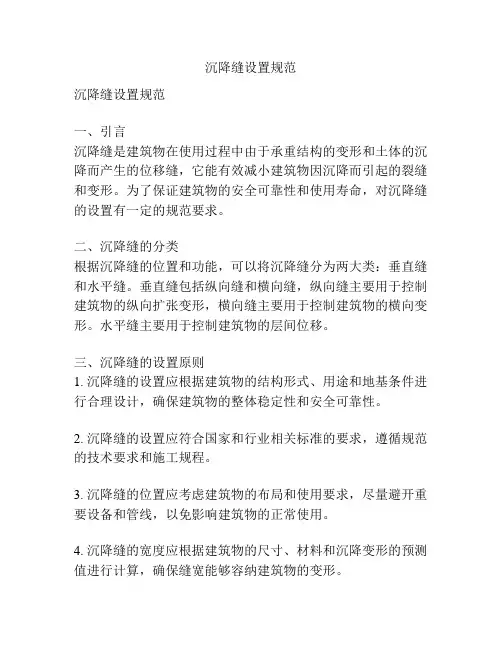

沉降缝设置规范沉降缝设置规范一、引言沉降缝是建筑物在使用过程中由于承重结构的变形和土体的沉降而产生的位移缝,它能有效减小建筑物因沉降而引起的裂缝和变形。
为了保证建筑物的安全可靠性和使用寿命,对沉降缝的设置有一定的规范要求。
二、沉降缝的分类根据沉降缝的位置和功能,可以将沉降缝分为两大类:垂直缝和水平缝。
垂直缝包括纵向缝和横向缝,纵向缝主要用于控制建筑物的纵向扩张变形,横向缝主要用于控制建筑物的横向变形。
水平缝主要用于控制建筑物的层间位移。
三、沉降缝的设置原则1. 沉降缝的设置应根据建筑物的结构形式、用途和地基条件进行合理设计,确保建筑物的整体稳定性和安全可靠性。
2. 沉降缝的设置应符合国家和行业相关标准的要求,遵循规范的技术要求和施工规程。
3. 沉降缝的位置应考虑建筑物的布局和使用要求,尽量避开重要设备和管线,以免影响建筑物的正常使用。
4. 沉降缝的宽度应根据建筑物的尺寸、材料和沉降变形的预测值进行计算,确保缝宽能够容纳建筑物的变形。
5. 沉降缝的深度应满足土体沉降的要求,确保缝内土体的平稳下沉,避免土体的不均匀沉降引起的结构变形。
6. 沉降缝的密度应根据建筑物的尺寸和沉降变形的要求进行设置,通常情况下,大型建筑物的沉降缝间距应小于30m。
7. 沉降缝的材料选择应具有一定的抗沉降变形和耐久性能,常见的材料有橡胶、聚合物、金属等。
四、沉降缝的施工要求1. 沉降缝施工前应进行充分的地质勘察和基坑支护工作,确保施工的安全性和可行性。
2. 沉降缝的设计和施工应经过专业人员的审核和批准,确保设计的合理性和施工的质量。
3. 沉降缝的施工应根据设计要求进行分段施工,确保每段的缝宽、深度和密度的一致性。
4. 沉降缝施工过程中应注意施工工艺和质量控制,确保沉降缝的一致性和连续性。
5. 沉降缝施工后应进行检查和验收,对沉降缝的缝宽、深度和密度进行测量和记录。
六、总结沉降缝的设置对于建筑物的安全性和使用寿命具有重要的影响。
沉降缝抗震缝伸缩缝设置原则1.沉降缝的设置原则:沉降是建筑物在使用过程中不可避免的现象,主要由于土壤压缩造成。
为了解决沉降引起的应力集中和建筑物整体破坏的问题,需要设置沉降缝,具体原则如下:(1)根据建筑物的规模和用途确定沉降缝的数量和位置,通常建筑物每隔30-40m设置一条沉降缝。
(2)沉降缝的宽度一般为15-30mm,宽度过大会影响建筑物的正常使用,宽度过小会使缝隙失去缓冲作用。
(3)在沉降缝的两侧设置柔性材料,如橡胶或有机高分子材料,以满足沉降带来的建筑物变形需求。
2.抗震缝的设置原则:抗震缝主要用于分隔建筑物的不同部分,以减少地震发生时的应力传递和制约。
其设置原则如下:(1)抗震缝的位置要根据建筑物的结构布置和地震分区条件来确定,通常沿建筑物的主要结构线或竖向设置。
(2)抗震缝的宽度一般为20-40mm,宽度过大会影响建筑物的整体刚度和稳定性,宽度过小会限制缝隙的作用。
(3)抗震缝的两侧需设置防护层,用于防止水和灰渗入缝隙,同时保护缝隙不被机械设备损坏。
3.伸缩缝的设置原则:伸缩缝主要用于解决建筑物因温度变化引起的线热膨胀和收缩问题(1)伸缩缝应设置在建筑物的墙体、楼板和屋面等构件的连续位置,以缓解温度引起的构件之间的应力。
(2)伸缩缝的宽度一般为20-40mm,考虑到温度变化的范围和建筑物的尺寸,宽度过大会影响建筑物的美观,宽度过小会限制缝隙的作用。
(3)伸缩缝的两侧需设置柔性材料,如橡胶或有机高分子材料,以满足温度变化引起的建筑物变形需求。
总之,沉降缝、抗震缝、伸缩缝的设置原则都是为了保证建筑物在使用过程中能够充分发挥其功能,减少应力和变形对建筑物的影响。
在具体设置时需要根据建筑物的规模、结构和使用要求等因素进行综合考虑,确保缝隙的设置合理、有效。
同时,在施工和日常维护过程中,也需要定期检查和维修这些缝隙,以保证其可靠性和持久性。

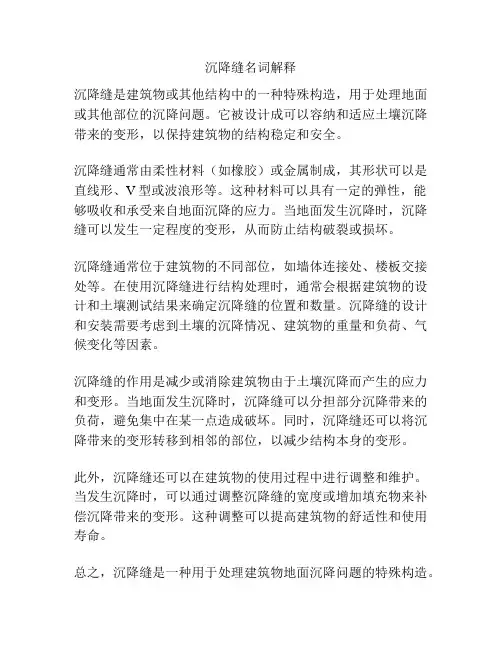

沉降缝名词解释
沉降缝是建筑物或其他结构中的一种特殊构造,用于处理地面或其他部位的沉降问题。
它被设计成可以容纳和适应土壤沉降带来的变形,以保持建筑物的结构稳定和安全。
沉降缝通常由柔性材料(如橡胶)或金属制成,其形状可以是直线形、V型或波浪形等。
这种材料可以具有一定的弹性,能够吸收和承受来自地面沉降的应力。
当地面发生沉降时,沉降缝可以发生一定程度的变形,从而防止结构破裂或损坏。
沉降缝通常位于建筑物的不同部位,如墙体连接处、楼板交接处等。
在使用沉降缝进行结构处理时,通常会根据建筑物的设计和土壤测试结果来确定沉降缝的位置和数量。
沉降缝的设计和安装需要考虑到土壤的沉降情况、建筑物的重量和负荷、气候变化等因素。
沉降缝的作用是减少或消除建筑物由于土壤沉降而产生的应力和变形。
当地面发生沉降时,沉降缝可以分担部分沉降带来的负荷,避免集中在某一点造成破坏。
同时,沉降缝还可以将沉降带来的变形转移到相邻的部位,以减少结构本身的变形。
此外,沉降缝还可以在建筑物的使用过程中进行调整和维护。
当发生沉降时,可以通过调整沉降缝的宽度或增加填充物来补偿沉降带来的变形。
这种调整可以提高建筑物的舒适性和使用寿命。
总之,沉降缝是一种用于处理建筑物地面沉降问题的特殊构造。
通过其特殊的设计和材料选择,沉降缝能够减少结构受力和变形,保持建筑物的结构稳定和安全。
同时,沉降缝还可以进行调整和维护,以保证建筑物的舒适性和使用寿命。
设置沉降缝的目的
当房屋相邻部分的高度、荷载和结构形式差别很大而地基又较弱时,房屋有可能产生不均匀沉降,致使某些薄弱部位开裂。
为此,应在适当位置如复杂的平面或体形转折处、高度变化处、荷载、地基的压缩性和地基处理的方法明显不同处设置沉降缝。
沉降缝将建筑物划分若干个可以自由沉降的独立单元。
沉降缝同伸缩缝的显著区别在于沉降缝是从建筑物基础到屋顶全部贯通。
沉降缝宽度与地基性质和建筑高度有关沉降缝的构造与伸缩缝基本相同,但盖缝的作法,必须保证相邻两个独立单元能自由沉降。
结构物设置沉降缝的目的是避免结构物因荷载或地基承载力不均匀而发生不均匀沉陷,产生不规则的多处裂缝,而使结构物破坏。
设置沉降缝后,可限定结构物发生整齐、位置固定的裂缝,并可事先对沉降缝处予以处理;如有不均匀沉降,则将其限制在沉降缝处,有利于结构物的安全、稳定和防渗(防止管内水流渗入涵洞基底或路基内,造成土质浸泡松软)。
沉降缝的施工,要求做到使缝两边的构造物能自由沉降,又能严密防止水分渗漏,故沉降缝必须贯穿整个断面(包括基础)。
沉降缝具体施工方法如下:
基础部分
可将原基础施工时嵌入的沥青木板或沥青砂板留下,作为防水之用。
如基础施工时不用木板,也可用粘土填入捣实,并在流水面边缘以1:
3水泥砂浆填塞,深度约为15cm。
涵身部分
缝外侧以热沥青浸制的麻筋填塞,深度约为5cm,内侧以1:3水泥砂浆填塞,深度约为15cm,视沉降缝处圬工的厚薄而定。
缝内可以用沥青麻筋与水泥砂浆填满;如太厚,亦可将中间部分先填以粘土。
施工质量要求
沉降缝端面应整齐、方正,基础和涵身上下不得交错,应贯通,嵌塞物应紧密填实。
保护层
各式有圬工基础涵洞的基础襟边以上,均顺沉降缝周围设置粘土保护层,厚约20cm,顶宽约20cm。
对于无圬工基础涵洞,保护层宜使用沥青混凝土或沥青胶砂,厚度10—20cm。
