涵洞沉降缝施工技术交底

涵洞沉降缝及防水层技术交底一、背景涵洞为公路交通建设中的重要配套工程，通常位于高速公路、城市道路等交通要道上。

随着社会发展和城市化进程加速，涵洞建设越来越多，也对涵洞建设质量提出了更高的要求。

而涵洞建设中涉及的沉降缝及防水层的设计施工，也是影响涵洞质量和使用寿命的关键环节。

本文将对涵洞沉降缝及防水层的技术交底进行详细阐述，以实现涵洞建设的高质量完工。

二、涵洞沉降缝设计和施工涵洞的沉降缝设计是为了解决地面和涵洞的沉降不一致，避免涵洞在沉降不平衡时发生结构破坏。

沉降缝的施工应坚持“精、细、严、实”的原则，具体包括以下内容：1.沉降缝的位置应选择在伸缩缝位移的最大值处，以缩小位移量，同时也应与桥梁、隧道的连接处要对接好，以减小结构变形。

2.沉降缝的材料及尺寸应根据实际情况灵活选择，同时还要注意控制温度差和位移量的大小，以确保沉降缝的正常工作。

3.各组沉降缝之间应保证有足够的接触面积，以确保良好的传力效果。

4.沉降缝的安装和固定应注意接缝的平整性，且与涵洞墙体的整体施工要保持一致，以保证涵洞总体的美观性和安全性。

三、涵洞防水层设计和施工涵洞防水层的设计和施工有着非常重要的意义，可以有效地防止地下水、雨水渗透进入涵洞内部，保障涵洞的安全使用。

防水层施工应从以下方面入手：1.材料选择：防水层有多种材料可选择，如卷材、涂料等。

应根据实际需要选取材料，并注意材料之间的兼容性和可靠性。

2.防水层厚度：应根据施工环境和实际要求，确认防水层的最佳厚度，避免过薄或过厚的情况出现。

3.施工工艺：防水层的施工应该要杜绝裂缝、断点的存在，同时要保证作业面的平整性和接头的牢固性。

4.防水层的检验：防水层施工后应进行检验，确认其质量和完整性，以满足使用和使用寿命的要求。

四、涵洞沉降缝和防水层的质量控制涵洞沉降缝和防水层的质量控制直接影响到涵洞使用寿命和安全性。

在施工过程中，应加强质量控制，确保涵洞沉降缝和防水层的质量，具体包括以下措施：1.对施工工艺进行质量监控，加强现场监测和管理，防止建筑材料的损耗和浪费。

涵洞沉降缝技术交底书1 编制依据1.1《钢筋混凝土盖板箱涵设计图》1.2《铁路混凝土桥涵防水层》（2010）60021.3《铁路桥涵工程施工质量验收标准》TB10415-20032 应用范围此技术交底仅用于钢筋混凝土框架箱涵和盖板箱涵的沉降缝施工。

3 沉降缝设置目的设置沉降缝的目的，是使缝两边的构造物能自由沉降，又能防止水分渗漏。

故沉降缝必须贯穿包括基础在内的整个断面。

涵洞基础施工前，应测量确定沉降缝在基底面上的位置。

沉降缝端面应整齐、方正，基础和涵身上下不得交错。

4 施工准备4.1技术准备熟悉施工图及沉降缝的施工质量标准和操作方法。

4.2材料准备4.2.1沉降缝所用原材料的品种、规格、性能等必须符合设计要求。

4.2.2沉降缝位置、尺寸、构造形式和止水带的安装等必须符合设计要求。

4.2.3沉降缝断面应竖直、平整、上下不得交错搭压，以免影响沉降。

4.2.4填缝材料应具有弹韧性、不透水性和耐久性，并应连续填塞密实。

4.3作业条件4.3.1沉降缝应按施工图纸位置留设好4.3.2沉降缝填塞前应将缝内泥土、浮浆、杂物清除干净。

4.3.3选择连续晴天施工。

4.3.4施工人员、材料、机具准备妥当。

4.3.5安全质量措施健全5 沉降缝施工及相关要求5.1沉降缝的位置必须按设计图纸设置留设，缝宽为3cm。

5.2 M10水泥砂浆、聚苯乙烯泡沫塑料板、橡胶止水带止水带采用中埋式氯丁橡胶止水带[300*(≥)6]型，表面不得有破损，长度符合要求。

止水带宜用整根，尽量减少接头，接头应连接牢固，密不透水。

5.3基础沉降缝施工沉降缝的位置应提前放线，放出准确位置。

基础沉降缝内填塞聚苯乙烯泡沫塑料板和橡胶止水带。

5.4涵身沉降缝施工涵身沉降缝位置应与基础沉降缝重合。

涵身沉降缝处施工时，应将止水带夹于聚苯乙烯泡沫塑料板之间。

施工时注意止水带的固定，圆环中心应在沉降缝的中心线上。

止水带的接头宜设在水平位置，不得设在墙体拐角处。

混凝土浇筑前应校正橡胶止水带位置，橡胶止水带表面清理干净。

涵洞沉降缝技术交底技术交底一、编制目的为更好地指导施工生产，规范现场施工，有效控制施工质量，避免涵洞工程结构物因荷载或地基承载力不均匀而发生不均匀沉陷，产生不规则的多次裂缝，而使结构物破坏。

同时，确保涵洞沉降缝施工时外观质量可靠，特编制本交底来规范本标段内涵洞沉降缝的施工作业，请遵照执行。

二、施工技术要求1、沉降缝设置目的涵洞设置沉降缝的目的是避免涵节因荷载或地基承载力不均匀而发生不均匀沉陷，产生不规则的多处裂缝，而使涵洞破坏。

设置沉降缝后，如有不均匀沉降，则将其限制在沉降缝处，有利于涵洞的安全、稳定和防渗(防止管内水流渗入涵洞基底或路基内，造成土质浸泡松软)。

2、沉降缝设置的位置、方向和宽度涵洞洞身、洞身与端墙、翼墙、进出水口交接处根据图纸要求必须设置沉降缝。

具体设置位置根据涵洞施工图的设计而定。

沉降缝间隔距离为4-6m（在此范围内，具体宽度根据涵长及盖板宽度确定），涵洞沉降缝宽度为2cm。

3、涵身内侧沉降缝处理的施工方法沉降缝的施工，沉降缝填塞前，缝内应清扫干净，保持干燥，不得有杂物和积水，在干燥状态下填缝。

要求做到使缝两边的构造物能自由沉降，又能严密防止水分渗漏，故沉降缝必须贯穿整个断面。

3.1具体施工方法如下：将涵身内外侧范围沉降缝内2cm厚的苯板（或泡沫塑料板）凿深20cm，将槽内清理干净并涂刷冷底子油。

涵身内侧沉降缝用宽厚2cm、宽20cm的橡胶止水带从沉降缝底部到顶部顺次填塞即可；涵身外侧沉降缝先用沥青麻絮沾上沥青填塞，在沉降缝轴线两侧20cm范围内涂刷沥青，后用15cm宽油毛毡从沉降缝底部到顶部顺次抹平，以油毛毡平顺不起鼓为宜。

同时为保证沉降缝的垂直度，进行处理时必须用墨斗线弹出处理位置及范围。

表11—13．1沉降缝质量标准及检验方法3.2沉降缝处理的施工质量要求：沉降缝端面应整齐、方正，嵌塞物应紧密填实。

沉降缝处理要求上下垂直、贯通。

三、安全措施1、施工区域应设明显的安全警示牌和安全注意事项宣专栏，严禁非工作人员出入。

一、交底项目沉降缝施工安全技术交底二、交底目的为确保沉降缝施工过程中的安全，预防安全事故的发生，特进行本次安全技术交底。

三、交底对象参与沉降缝施工的所有人员四、交底内容1. 施工准备- 施工前，应详细阅读施工图纸和相关规范，了解沉降缝的设置位置、尺寸、材质及施工要求。

- 施工现场应设置明显的警示标志，确保施工区域安全。

- 施工人员应具备一定的施工技能和安全生产知识，熟悉沉降缝施工工艺和安全操作规程。

2. 施工工艺- 沉降缝的施工应严格按照设计要求进行，确保施工质量。

- 沉降缝的填缝材料应符合设计要求，确保填缝材料的性能和质量。

- 施工过程中，应保证沉降缝的施工缝面平整，填缝材料填充密实。

3. 安全操作规程- 施工人员应佩戴安全帽、安全带等个人防护用品。

- 施工过程中，应遵守施工顺序，不得擅自改变施工工艺。

- 施工过程中，应保持施工区域整洁，不得堆放杂物。

- 施工过程中，应防止高空坠落、物体打击等事故的发生。

- 施工过程中，应定期检查施工设备，确保设备正常运行。

4. 安全注意事项- 沉降缝施工过程中，应密切关注施工区域的地基沉降情况，发现异常情况应及时上报并采取相应措施。

- 沉降缝施工过程中，应避免施工人员靠近边缘作业，防止坠落事故发生。

- 施工过程中，应防止施工车辆、设备对沉降缝的破坏。

- 施工完成后，应进行验收，确保沉降缝施工质量符合设计要求。

五、检查执行情况1. 施工负责人应定期检查施工人员的安全生产知识掌握情况，确保施工人员了解并遵守安全操作规程。

2. 施工过程中，应定期检查施工现场的安全防护设施，确保其完好有效。

3. 施工完成后，应进行验收，确保沉降缝施工质量符合设计要求。

六、附则1. 本安全技术交底适用于所有参与沉降缝施工的人员。

2. 施工过程中，如遇特殊情况，应及时调整施工方案，确保施工安全。

3. 施工人员应自觉遵守本安全技术交底，确保自身和他人的安全。

七、签收（以下由施工负责人、施工人员签收）施工负责人：（签名）施工人员：（签名）八、日期年月日。

一、交底目的为确保沉降缝施工过程中的安全，预防安全事故的发生，特进行安全技术交底。

请全体参与施工人员认真阅读并严格执行以下安全操作规程。

二、施工人员要求1. 参与沉降缝施工的人员必须经过专业培训，持有相关特种作业操作证。

2. 作业人员必须身体健康，无高血压、心脏病等影响作业的疾病。

3. 作业前应充分了解施工图纸和技术要求，掌握沉降缝施工的安全注意事项。

三、施工场地要求1. 施工现场应平整、坚实，排水良好，确保施工安全。

2. 施工区域应设置明显的安全警示标志，并设立安全通道。

3. 施工现场应配备必要的消防设施，如灭火器、消防栓等。

四、安全技术措施1. 施工前准备- 检查施工图纸，了解沉降缝的位置、尺寸和设计要求。

- 检查施工设备、工具是否完好，如切割机、电焊机、气瓶等。

- 检查施工现场的安全防护设施，如安全网、防护栏杆等。

2. 施工过程中- 施工人员应穿戴好个人防护用品，如安全帽、防护眼镜、手套、防尘口罩等。

- 施工时，应保持施工区域整洁，不得堆放杂物，确保通道畅通。

- 施工人员应严格遵守操作规程，不得违规操作。

- 沉降缝切割过程中，应确保切割机稳定，防止因切割机抖动造成安全事故。

- 电焊作业时，应做好防火、防触电措施，如穿戴绝缘手套、绝缘鞋，远离易燃易爆物品。

3. 施工结束后- 施工完成后，应对施工现场进行清理，确保无安全隐患。

- 检查沉降缝的施工质量，确保符合设计要求。

五、应急措施1. 发生火灾时，立即切断电源，使用灭火器进行灭火，并迅速撤离现场。

2. 发生触电事故时，立即切断电源，使用绝缘工具将触电人员救出，并拨打急救电话。

3. 发生高处坠落事故时，立即采取措施制止坠落，并拨打急救电话。

六、交底签字施工单位项目负责人（签名）：________施工班组负责人（签名）：________作业人员（签名）：________七、注意事项1. 本安全技术交底自发布之日起生效，所有参与施工人员必须严格遵守。

说明:1、需附图时，应附在技术交底书后面，并同时进行图纸技术交底。

2、此表用于项目部、队、工班。

工管交底：3#
说明:1、需附图时，应附在技术交底书后面，并同时进行图纸技术交底。

2、此表用于项目部、队、工班. 工管交底：3#
工管交底：3#
说明：1、需附图时，应附在技术交底书后面，并同时进行图纸技术交底.
2、此表用于项目部、队、工班.
说明：1、需附图时,应附在技术交底书后面，并同时进行图纸技术交底。

2、此表用于项目部、队、工班。

工管交底：3#
工管交底：3#
说明：1、需附图时，应附在技术交底书后面，并同时进行图纸技术交底。

2、此表用于项目部、队、工班.。

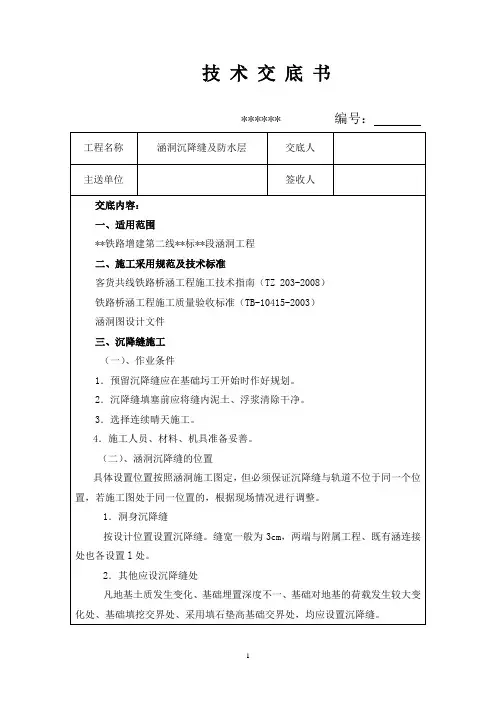

技术交底书
****** 编号：
框架涵沉降缝构造
盖板涵沉降缝构造止水带安装方法
沉降缝、非沉降缝处防水设置
八、防水层构造
1、盖板涵顶部设置卷材防水层及保护层（4cm），卷材防水层铺至顶面以下25cm，边墙外侧不设防水层；框架涵顶部设置卷材防水层及保护层，卷材防水层铺至顶面以下25cm，边墙外侧设置聚氯酯防水层，不设保护层。

2、圆涵不设防水层，但管节与管节之间设置包缝防水层（基座部分除外），统一采用0.5米宽防水卷材，管节外部设置厚20cm塑性黏土保护层。

3、盖板涵、框架涵沉降缝设置止水带，圆涵、顶进涵沉降缝统一设置缓膨胀型遇水膨胀橡胶止水条，涵洞沉降缝外侧同时应该设置不小于50cm宽的卷材防水层。

盖板涵、框架涵、圆涵采用聚苯乙烯泡沬塑料板填缝，聚氨酯密封膏内侧嵌缝，其中盖板涵、框架涵深5cm，圆涵深2cm。

4、防水卷材纵向宜整幅铺设，当卷材进行搭接时，若需要纵向搭接时，允许一次纵向搭接，再进行横向搭接，纵向搭接接头应错开，纵向搭接宽度不得小于120mm，横向搭接宽度不得小于80mm。

5、防水层铺设完毕后，方可进行保护层的施工，保护层设置横向2%的坡度。

交底部门：日期：。

一、交底目的为确保沉降缝施工过程中的安全与质量，特进行安全技术交底，使全体施工人员充分了解沉降缝施工的安全注意事项、操作规程和应急措施。

二、施工人员参与沉降缝施工的所有人员，包括施工管理人员、技术人员、操作人员等。

三、施工内容1. 沉降缝的设置位置及尺寸。

2. 沉降缝的构造形式及材料要求。

3. 沉降缝的施工工艺流程。

4. 沉降缝的施工质量控制要点。

四、安全技术交底1. 施工前的准备工作- 施工人员必须熟悉沉降缝的施工图纸，了解沉降缝的设置位置、尺寸、构造形式及材料要求。

- 施工现场应设置明显的警示标志，确保施工安全。

- 施工人员必须穿戴好个人防护用品，如安全帽、安全带、防尘口罩等。

2. 施工过程中的安全注意事项- 施工人员应严格按照施工图纸和施工工艺进行操作，不得擅自更改。

- 施工过程中应确保模板支撑系统稳定可靠，防止坍塌事故发生。

- 施工过程中应定期检查模板支撑系统的稳定性，发现问题及时处理。

- 施工过程中应确保施工区域内的电气线路安全，防止触电事故发生。

- 施工过程中应避免高空坠落，施工人员必须佩戴安全带，并设置安全防护栏杆。

3. 施工质量控制要点- 沉降缝的材料应符合设计要求，确保施工质量。

- 沉降缝的施工应保证缝宽均匀，缝内清洁无杂物。

- 沉降缝的施工应确保缝内填充材料饱满密实，无空隙。

- 沉降缝的施工应保证缝面平整，无裂缝。

4. 应急措施- 发生坍塌事故时，应立即停止施工，迅速撤离现场，并立即报告相关部门。

- 发生触电事故时，应立即切断电源，对伤员进行紧急救治，并报告相关部门。

- 发生火灾事故时，应立即使用灭火器进行灭火，并迅速撤离现场，报告相关部门。

五、总结沉降缝施工是一项重要的工程环节，施工过程中必须高度重视安全问题。

全体施工人员应严格按照安全技术交底的要求进行施工，确保施工安全与质量。

六、签字确认（以下为签字确认部分）施工负责人：________技术负责人：________安全员：________施工人员：________日期：________备注：本安全技术交底模板仅供参考，具体施工过程中应根据实际情况进行调整。

第1篇一、工程概况本次施工工程为某公路工程中的涵洞工程，涵洞采用圆管涵形式，主要目的是确保工程排水、泄洪及周围农田的灌溉需求。

涵洞长度为8米，直径根据实际需求设计，具体施工要求如下：二、施工准备1. 材料准备：确保涵洞施工所需的材料、设备齐全，包括混凝土、钢筋、水泥、砂石、模板等。

2. 人员准备：组织施工队伍，明确各工种人员职责，确保施工人员熟悉施工工艺和安全操作规程。

3. 技术准备：熟悉施工图纸，掌握设计要求，制定详细的施工方案。

三、施工工艺1. 测量放样：根据设计图纸，准确放样涵洞位置、尺寸和轴线。

2. 基坑开挖：按照设计要求，开挖基坑，确保基坑深度和宽度符合要求。

3. 基础施工：- 基坑底部平整，清除杂物。

- 按照设计要求，浇筑混凝土基础，确保基础强度和稳定性。

4. 管节预制：- 按照设计要求，制作管节，确保管节尺寸、形状和强度符合要求。

- 管节表面清理干净，不得有油污、杂物等。

5. 管节安装：- 按照设计要求，将管节安装到位，确保管节水平、垂直度符合要求。

- 管节接口处涂抹防水材料，确保防水效果。

6. 出入口浆砌：- 按照设计要求，浆砌出入口，确保出入口尺寸、形状和强度符合要求。

7. 防水层施工：- 在管节接口处涂抹防水材料，确保防水效果。

8. 涵洞回填及加固：- 按照设计要求，回填涵洞，确保回填土密实。

- 对涵洞进行加固，确保涵洞稳定性。

四、质量控制1. 材料质量：严格控制材料质量，确保材料符合设计要求。

2. 施工质量：- 严格按照施工工艺进行施工，确保施工质量。

- 定期进行质量检查，发现问题及时整改。

3. 安全施工：- 严格执行安全操作规程，确保施工安全。

- 加强安全教育，提高施工人员安全意识。

五、注意事项1. 施工过程中，严格按照设计要求进行施工，确保工程质量。

2. 注意施工现场环境，确保施工安全和文明施工。

3. 加强与监理单位的沟通，及时解决问题。

4. 做好施工记录，为工程验收提供依据。

涵洞修补技术交底
一.沉降缝施工及相关要求
1.涵身沉降缝施工原有沉降缝垂直只需将原有沉降缝内用M10水泥砂浆填塞3cm深,缝宽为3cm，表面刷黑色沥青油一道。

2.涵身沉降缝施工原有沉降缝不垂直需采用人工垂直切割3cm 宽（从缝中线向两边各1.5cm），切缝完毕之后将缝内的聚苯乙烯泡沫塑料板及混凝土掏出（深度为3cm），沉降缝内采用M10水泥砂浆填塞3cm深的缝,表面刷黑色沥青油一道。

（详见附图）
二.涵洞盖板底部坐浆及相关要求
盖板底部坐浆采用M10水泥砂浆填塞密实，抹面应与相交涵身顺接平整。

三.涵洞盖板与盖板底部之间填缝及相关要求
盖板与盖板底部之间的缝隙采用M10水泥砂浆填塞密实，抹面应与相邻盖板顺接平整。

四.施工注意事项及表观要求
1.施工过程中不得损坏沉降缝两侧的实体砼，且不得污染沉降缝两侧的实体砼面。

沉降缝填塞的水泥砂浆要密实，且与缝两侧的砼面要顺接平整。

2.涵身沉降缝只需施作到涵洞流水面顶部，基础不需要施作。

3.沉降缝填塞前，缝内应清扫干净，保持干燥，不得有杂物。

4.沉降缝的表面质量应达到缝宽均匀，缝身竖直，环向贯通，填塞密实，外表平顺光洁，色差一致。

5.严禁二次装修返工，装修完毕后的垃圾应及时清理完毕。

接底人：
交底人：
年月日。
