在基本放大电路的三种组态中，输入电阻最大的放大电路是 [ ]
A.共射放大电路 B.共基放大电路
C.共集放大电路 D.不能确定
在基本共射放大电路中，负载电阻RL减小时，输出电阻RO将 [ ]
A.增大 B.减少 C.不变 D.不能确定
在三种基本放大电路中，输入电阻最小的放大电路是 [ ]
A.共射放大电路 B.共基放大电路
C.共集放大电路 D.不能确定
在电路中我们可以利用 [ ] 实现高内阻信号源与低阻负载之间较好的配合。
A 共射电路 B 共基电路 C 共集电路 D 共射-共基电路
在基本放大电路的三种组态中，输出电阻最小的是 [ ]
A.共射放大电路 B.共基放大电路
C.共集放大电路 D.不能确定
在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是 [ ]
A. 饱和失真 B.截止失真 C.交越失真 D.频率失真
以下电路中，可用作电压跟随器的是 [ ]
A．差分放大电路 B．共基电路
C．共射电路 D．共集电路
晶体三极管的关系式iE=f(uEB)|uCB代表三极管的
A.共射极输入特性 B.共射极输出特性
C.共基极输入特性 D.共基极输出特性

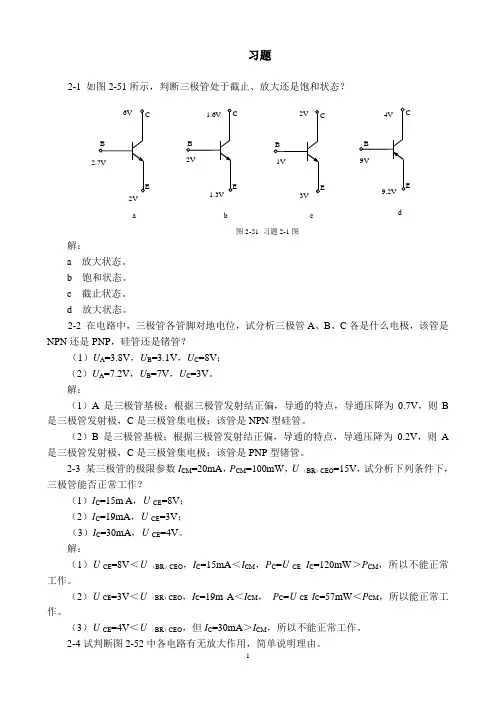

1 习题
2-1 如图2-51所示，判断三极管处于截止、放大还是饱和状态？
解：
a 放大状态。
b 饱和状态。
c 截止状态。
d 放大状态。
2-2 在电路中，三极管各管脚对地电位，试分析三极管A、B、C各是什么电极，该管是NPN还是PNP，硅管还是锗管？
（1）UA=3.8V，UB=3.1V，UC=8V；
（2）UA=7.2V，UB=7V，UC=3V。
解：
（1）A是三极管基极；根据三极管发射结正偏，导通的特点，导通压降为0.7V，则B是三极管发射极，C是三极管集电极；该管是NPN型硅管。
（2）B是三极管基极；根据三极管发射结正偏，导通的特点，导通压降为0.2V，则A是三极管发射极，C是三极管集电极；该管是PNP型锗管。
2-3 某三极管的极限参数ICM=20mA，PCM=100mW，U（BR）CEO=15V，试分析下列条件下，三极管能否正常工作？
（1）IC=15m A，UCE=8V；
（2）IC=19mA，UCE=3V；
（3）IC=30mA，UCE=4V。
解：
（1）UCE=8V＜U（BR）CEO，IC=15mA＜ICM，PC=UCE IC=120mW＞PCM，所以不能正常工作。
（2）UCE=3V＜U（BR）CEO，IC=19m A＜ICM， PC=UCE IC=57mW＜PCM，所以能正常工作。
（3）UCE=4V＜U（BR）CEO，但IC=30mA＞ICM，所以不能正常工作。
2-4试判断图2-52中各电路有无放大作用，简单说明理由。 图2-51 习题2-1图 a B C
E B C
E B C
E B C
E
b c d 2.7V
2V 6V
2V 1V 9V 1.6V
1.3V 2V
3V 4V
9.2V 2
解：
a 无放大作用。电源极性与三极管不符。
b 无放大作用。IB=0。
c 无放大作用。交流通路输入短路。
d 无放大作用。IB=0。
第二章基本放大电路
本章内容简介
本章首先讨论半导体三极管（BJT ）的结构、工作原理、特性曲线和主要参 数。随后着重讨论BJT放大电路的三种组态，即共发射极、共集电极和共基极 三种放大电路。内容安排上是从共发射极电路入手，再推及其他两种电路，并将 图解法和小信号模型法，作为分析放大电路的基本方法。
（一） 主要内容：
◊半导体三极管的结构及工作原理，放大电路的三种基本组态
◊静态工作点Q的不同选择对非线性失真的影响
◊用H参数模型计算共射极放大电路的主要性能指标
◊共集电极电路和共基极电路的工作原理
◊三极管放大电路的频率响应
（二） 教学要点：
从半导体三极管的结构及工作原理入手，重点介绍三种基本组态放大电路 的静态工作点、动态参数（电压增益、源电压增益、输入电阻、输出电阻） 的计算方法，H参数等效电路及其应用。
（三） 基木要求：
◊ 了解半导体三极管的工作原理、特性曲线及主要参数
◊ 了解半导体三极管放大电路的分类
◊掌握用图解法和小信号分析法分析放大电路的静态及动态工作情况
◊理解放大电路的工作点稳定问题
◊掌握放大电路的频率响应及各元件参数对其性能的影响
2. 1半导体三极管（BJT）
2.1.1 BJT的结构简介：半导体三极管有两种类型:NPN型和PNP型。
结构特点：发射区的掺杂浓度最高；集电区掺杂浓度低于发射区，且面积大；基 区很薄，一般在几个微米至几十个微米，且掺杂浓度最低。
2.1.2 BJT的电流分配与放大原理
三极管的放大作用是在一定的外部条件控制下，通过载流子传输体现出来的。外部条件：发射结正偏，集电结反偏。
iB =(l_Q)x*
a
1-a 2.三极管的三种组态
共发射极接法，发射极作为公共电极，用CE表示。共基极接法，基极作为 公共电极，用CB表示。共集电极接法，集电极作为公共电极，用CC表示。
q =必 耳=«厶 =厶/⑴《）
BJT的三种组态
4. 放大作用
仅供个人使用，请勿用于商业目的
本文档仅供参考 第二章题解－1 第二章 基本放大电路
自 测 题
一、在括号内用“”或“×”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（ ）
（2）可以说任何放大电路都有功率放大作用；（ ）
（3）放大电路中输出的电流和电压都是由有源元件提供的；（ ）
（4）电路中各电量的交流成份是交流信号源提供的；（ ）
（5）放大电路必须加上合适的直流电源才能正常工作；（ ）
（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（ ）
（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。（ ）
解：（1）× （2）√ （3）× （4）× （5）√ （6）×
（7）×
二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。设图中所有电容对交流信号均可视为短路。
仅供个人使用，请勿用于商业目的
本文档仅供参考 第二章题解－2
图T2.2
解：（a）不能。因为输入信号被VBB短路。
（b）可能。
（c）不能。因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。
（d）不能。晶体管将因发射结电压过大而损坏。
（e）不能。因为输入信号被C2短路。
（f）不能。因为输出信号被VCC短路，恒为零。
（g）可能。
（h）不合理。因为G-S间电压将大于零。
（i）不能。因为T截止。
仅供个人使用，请勿用于商业目的
本文档仅供参考 第二章题解－3 三、在图T2.3所示电路中， 已知VCC＝12V，晶体管的＝100，'bR＝100kΩ。填空：要求先填文字表达式后填得数。
（1）当iU＝0V时，测得UBEQ＝0.7V，若要基极电流IBQ＝20μA， 则'bR 和RW之和Rb＝ ≈ kΩ；而若测得UCEQ＝6V，则Rc＝ ≈ kΩ。
