第二章 基本放大电路 习题解析2-1试判断图2-48中各电路有无交流电压放大作用？如果没有，电路应如何改动使之具备放大作用。
解：(a)可以；(b)交流通路集电极对地短接；(c)直流通路基极开路，将电容移到B R 的外边即可； (d) B C V V >三极管没有工作在放大状态。
2-2半导体晶体管放大电路如图2-49（a ）所示，已知CC U =12V ，C R =3k Ω，B R =240 k Ω，晶体管的β=40。
（1）试根据直流通路估算各静态值（B I 、C I 、CE U ）；（2）如果晶体管的输出特性如图2-64（b ）所示，试用图解法求放大电路的静态工作点；（3）在静态时（i u =0），1C 和2C 上的电压各为多少？并标出极性。
解：(1)由电路的直流通路可知：120.05240400.05212326CC BE CC B b b C B CE CC c C U U U I mA R R I I mA U U R I Vβ-=≈====⨯==-=-⨯=(2)在图中画出方程为CE CC c C U U R I =-的直线，和50B I A μ=的曲线交点即为静态工作点。
(3)120.7,C C CE U V U U ==，极性如图中所示。
2-3在题2-2中，若使CE U =3V ，B R 应变为多少？若改变B R ，使C I =1.5mA,B R 应等于多少？在图上分别标出静态工作点。
解：CE CC C C U U R I =-4012316012340123201.5CC CE CCC B C BCC CB CC CE CCB CU U U I I R R U R R k U U U R k I ββββ-∴===⨯⨯∴===Ω--⨯===Ω2-4在图2-49（a ）中，若CC U =12V ，要求静态值CE U =5V ，C I =2mA 。
试求CR 和B R 的阻值。
设晶体管的放大倍数β=40。
第2章 基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) 1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是 ；②输入电阻最小的放大电路是 ；③输出电阻最大的是 ；④输出电阻最小的是 ； ⑤可以实现电流放大的是 ；⑥电流增益最小的是 ；⑦可以实现电压放大的是 ；⑧可用作电压跟随器的是 ；⑨实现高内阻信号源与低阻负载之间较好的配合的是 ；⑩可以实现功率放大的是 。
A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定 2 在由NPN 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是 。
A.饱和失真B.截止失真C.交越失真D.频率失真 3 晶体三极管的关系式i E =f(u EB )|u CB 代表三极管的 。
A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性 4 在由PNP 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是 。
A ．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。
1).R b 减小时，输入电阻R i 。
2).R b 增大时，输出电阻R o 。
3).信号源内阻R s 增大时，输入电阻R i 。
4).负载电阻R L 增大时，电压放大倍数||||o us sU A U 。
5).负载电阻R L 减小时，输出电阻R o 。
6.有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下测得A 的输出电压小。
这说明A 的 。
A.输入电阻大 B.输入电阻小 C.输出电阻大 D.输出电阻小7．三极管的穿透电流I CEO是集-基反向饱和电流的倍. A. a B. 1+β C. β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。
第2章-基本放大电路习题及答案第2章基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是；②输入电阻最小的放大电路是；③输出电阻最大的是；④输出电阻最小的是；⑤可以实现电流放大的是；⑥电流增益最小的是；⑦可以实现电压放大的是；⑧可用作电压跟随器的是；⑨实现高内阻信号源与低阻负载之间较好的配合的是；⑩可以实现功率放大的是。
A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定2 在由NPN晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是。
A.饱和失真B.截止失真C.交越失真 D.频率失真3 晶体三极管的关系式i E=f(u EB)|u CB代表三极管的。
A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性4 在由PNP晶体管组成的基本共射放大电路中，12当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是 。
A ．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。
1).R b 减小时，输入电阻R i 。
2).R b 增大时，输出电阻R o 。
3).信号源内阻R s 增大时，输入电阻R i 。
4).负载电阻R L 增大时，电压放大倍数||||ouss U A U 。
5).负载电阻R L 减小时，输出电阻R o 。
6.有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下测得A的输出电压小。
这说明A 的 。
A.输入电阻大B.输入电阻小C.输出电阻大 D.输出电阻小7．三极管的穿透电流I CEO 是集-基反向饱和电流的 倍. A. a B. 1+β C. β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。
第二章基本放大电路自测题一、在括号内用“ ”或“×”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（）（2）可以说任何放大电路都有功率放大作用；（）（3）放大电路中输出的电流和电压都是由有源元件提供的；（）（4）电路中各电量的交流成份是交流信号源提供的；（）（5）放大电路必须加上合适的直流电源才能正常工作；（）（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（）（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。
（）解：（1）×（2）√（3）×（4）×（5）√（6）×（7）×二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
图T2.2解：（a）不能。
因为输入信号被V B B短路。
（b）可能。
（c）不能。
因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。
（d）不能。
晶体管将因发射结电压过大而损坏。
（e）不能。
因为输入信号被C2短路。
（f）不能。
因为输出信号被V C C短路，恒为零。
（g）可能。
（h）可能。
（i）不能。
因为T截止。
三、在图T2.3所示电路中， 已知V C C ＝12V ，晶体管的β＝100，'b R ＝100k Ω。
填空：要求先填文字表达式后填得数。
（1）当iU ＝0V 时，测得U B E Q ＝0.7V ，若要基极电流I B Q ＝20μA ， 则'b R 和R W 之和R b＝ ≈ k Ω；而若测得U C E Q＝6V ，则R c ＝ ≈ k Ω。
（2）若测得输入电压有效值i U =5mV 时，输出电压有效值'o U ＝0.6V ， 则电压放大倍数 uA ＝ ≈ 。
若负载电阻R L 值与R C 相等 ，则带上负载图T2.3 后输出电压有效值o U ＝ ＝ V 。
第2章 基本放大电路一、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论) 1 在基本放大电路的三种组态中：①输入电阻最大的放大电路是 ；②输入电阻最小的放大电路是 ；③输出电阻最大的是 ；④输出电阻最小的是 ； ⑤可以实现电流放大的是 ；⑥电流增益最小的是 ；⑦可以实现电压放大的是 ；⑧可用作电压跟随器的是 ；⑨实现高内阻信号源与低阻负载之间较好的配合的是 ；⑩可以实现功率放大的是 。
A.共射放大电路B.共基放大电路C.共集放大电路D.不能确定 2 在由NPN 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了底部削平的失真，这种失真是 。
A.饱和失真B.截止失真C.交越失真D.频率失真 3 晶体三极管的关系式i E =f(u EB )|u CB 代表三极管的 。
A.共射极输入特性B.共射极输出特性C.共基极输入特性D.共基极输出特性 4 在由PNP 晶体管组成的基本共射放大电路中，当输入信号为1kHz,5mV 的正弦电压时，输出电压波形出现了顶部削平的失真，这种失真是 。
A ．饱和失真 B.截止失真 C.交越失真 D.频率失真5 对于基本共射放大电路，试判断某一参数变化时放大电路动态性能的变化情况(A.增大，B.减小，C.不变)，选择正确的答案填入空格。
1).R b 减小时，输入电阻R i 。
2).R b 增大时，输出电阻R o 。
3).信号源内阻R s 增大时，输入电阻R i 。
4).负载电阻R L 增大时，电压放大倍数||||o us sU A U 。
5).负载电阻R L 减小时，输出电阻R o 。
6.有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。
在负载开路的条件下测得A 的输出电压小。
这说明A 的 。
A.输入电阻大 B.输入电阻小 C.输出电阻大 D.输出电阻小7．三极管的穿透电流I CEO是集-基反向饱和电流的倍. A. a B. 1+β C. β8．如图1所示的电路中的三极管为硅管，β=50，通过估算,可判断电路工作在______区。

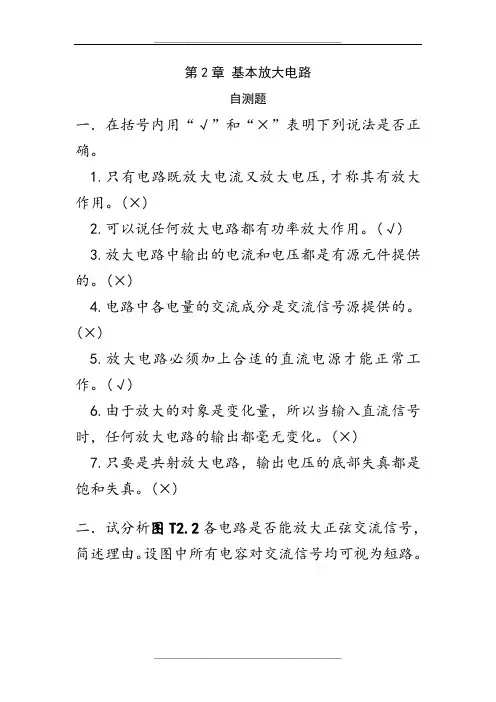

第2章基本放大电路自测题一．在括号内用“√”和“×”表明下列说法是否正确。
1.只有电路既放大电流又放大电压,才称其有放大作用。
(×)2.可以说任何放大电路都有功率放大作用。
(√)3.放大电路中输出的电流和电压都是有源元件提供的。
(×)4.电路中各电量的交流成分是交流信号源提供的。
(×)5.放大电路必须加上合适的直流电源才能正常工作。
(√)6.由于放大的对象是变化量，所以当输入直流信号时，任何放大电路的输出都毫无变化。
(×)7.只要是共射放大电路，输出电压的底部失真都是饱和失真。
(×)二．试分析图T2.2各电路是否能放大正弦交流信号，简述理由。
设图中所有电容对交流信号均可视为短路。
(a) (b) (c)(d) (e) (f)(g) (h) (i)图T2.2解：图(a)不能。
V BB 将输入信号短路。
图(b)可以。
图(c)不能。
输入信号与基极偏置是并联关系而非串联关系。
图(d)不能。
晶体管基极回路因无限流电阻而烧毁。
图(e)不能。
输入信号被电容C 2短路。
图(f)不能。
输出始终为零。
图(g)可能。
图(h)不合理。
因为G -S 间电压将大于零。
图(i)不能。
因为T 截止。
三．在图T2.3 所示电路中，已知12CC V V =, 晶体管β=100，'100b R k =Ω。
填空：要求先填文字表达式后填得数。
(1)当0i U V =时，测得0.7BEQ U V =，若要基极电流20BQ I A μ=, 则'b R 和W R 之和b R =( ()/CC BEQ BQ V U I - )k Ω≈( 565 )k Ω；而若测得6CEQ U V =，则c R =( ()/CC CEQ BQ V U I β- )≈( 3 )k Ω。
(2)若测得输入电压有效值5i U mV =时，输出电压有效值'0.6o U V =，则电压放大倍数u A =( /o i U U - )≈( -120 )。
第 2 章基本放大电路及其分析习题解答2.1 三极管放大电路为什么要设置静态工作点，它的作用是什么？解：防止产生非线性失真。
2.2 在分压式偏置电路中，怎样才能使静态工作点稳定，发射极电阻的旁路电容C E 的作用是什么，为什么？解：使静态工作点稳定条件l2»l B和V B»U B E。
称为发射极电阻的旁路电容C E 对直流而言，它不起作用，电路通过R E 的作用能使静态工作点稳定；对交流而言，它因与R E并联且可看成短路，所以R E不起作用，保持电路的电压放大倍数不会下降。
2.3 多级放大电路的通频带为什么比单级放大电路的通频带要窄?解：因为多级放大电路的电压放大倍数大于单级放大电路的电压放大倍数，而放大电路的电压放大倍数和通频带的乘积基本为常数，所以多级放大电路的通频带比单级放大电路的通频带要窄。
2.4 对于共集电极放大电路，下列说法是否正确?(1) 输出信号方向与输入信号方向相反。
(2) 电压放大倍数小于且约等于1。
(3) 输入电阻大。
(4) 输出电阻小。
解：(1) 不正确。
(2) 、(3) 和(4) 正确。
2.5 放大电路的甲类、乙类和甲乙类三种工作状态各有什么优缺点？解：甲类：静态工作点Q大致落在交流负载线的中点，功率损耗大效率低，不失真。
乙类：静态工作点Q下移到截止区处，功率损耗很小，效率高。
但此时将产生严重的失真。
甲乙类：静态工作点Q下移到接近截止区，功率损耗较小，失真也较小。
2.6 什么是交越失真？如何克服交越失真，试举例说明？解：放大电路工作于乙类状态，因为三极管的输入特性曲线上有一段死区电压，当输入电压尚小，不足以克服死区电压时，三极管就截止，所以在死区电压这段区域内(即输入信号过零时)输出电压为零，将产生失真，这种失真叫交越失真。
为了避免交越失真，可使静态工作点稍高于截止点，即避开死区段，也就是使放大电路工作在甲乙类状态。
2.7为什么增强型绝缘栅场效应管放大电路无法采用自给偏压电路？ 解：因为增强型绝缘栅场效应管的U GS 为正，所以，自给偏压电路不适应增强型绝缘栅场效应管，只适应耗尽型绝缘栅场效应管。
2-2 电路如图2-35所示，已知V CC =12 V ，R C =2 k Ω，晶体管的β=60，U BE =0.3 V , I CEO =0.1 mA ,要求： (1) 如果欲将I C 调到1.5 mA,试计算R B 应取多大值？(2) 如果欲将U CE 调到3 V ，试问R B 应取多大值？图2-35 题2-2图解：1）C B 1.5I βI mA == B 0(12)0.31.5/600.025BI mA R ---===所以B 468R k =Ω2）C31234.5210I mA -==⨯，B0(12)0.34.5/600.075B I mA R ---===所以B 156R k =Ω 2-3 电路图2-36所示，已知晶体管的β=60，r be k =1Ω，BE U =0.7 V ，试求：(1)静态工作点 I B ，I C ，U CE ；(2) 电压放大倍数；(3) 若输入电压 mV sin 210i t u ω=，则输出电压U o 的有效值为多少?+3kΩ270kΩ+C 1C 2u iu oR B1R C+12V3DG6+－+－图2-36 题2-3图解：1）计算电路的静态工作点：B 120.70.04270I mA -== C B 0.0460 2.4I I mA β==⨯= CE 12 2.43 4.8U V =-⨯=2)对电路进行动态分析o L u i be 6031801U βR A U r '-⨯==-==- 3）0180101800u i U A U =⨯=⨯=V 所以输出电压的有效值为1800V1.放大器中的信号是交、直流共存的。
