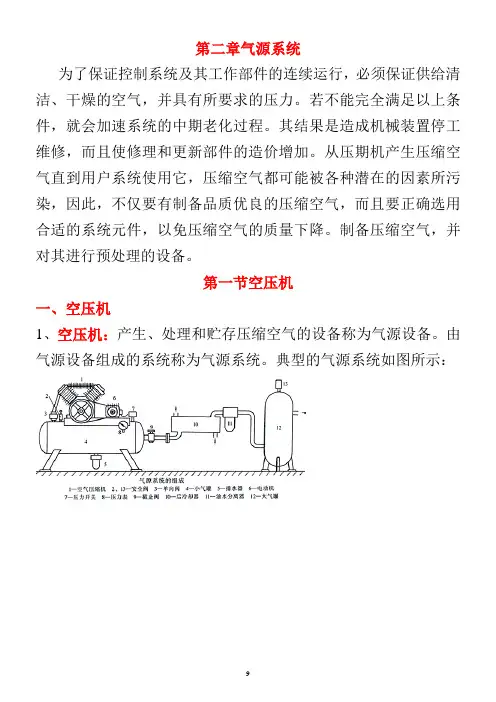

第二章气源系统为了保证控制系统及其工作部件的连续运行，必须保证供给清洁、干燥的空气，并具有所要求的压力。
若不能完全满足以上条件，就会加速系统的中期老化过程。
其结果是造成机械装置停工维修，而且使修理和更新部件的造价增加。
从压期机产生压缩空气直到用户系统使用它，压缩空气都可能被各种潜在的因素所污染，因此，不仅要有制备品质优良的压缩空气，而且要正确选用合适的系统元件，以免压缩空气的质量下降。
制备压缩空气，并对其进行预处理的设备。
第一节空压机一、空压机1、空压机：产生、处理和贮存压缩空气的设备称为气源设备。
由气源设备组成的系统称为气源系统。
典型的气源系统如图所示：2、分类压缩机安装位置和型号不同程度地影响着带入系统的油、水和微细颗粒物的多少。
因此，为了防止各种故障对系统中各设备的耗损，应正确地制备压缩空气。
空压机按压力高低可分为低压型（0.2～1.0Mpa）、中压型（1.0～10Mpa）和高压型（>10Mpa）；按工作原理可分成：容积型：通过缩小气体体积来提高气体的压力的方法称为容积型。
速度型：提高气体的速度、让动能转化为压力能，来提高气体压力的方法称为速度型，也叫透平型或涡轮型。
1）容积型压缩机类型:往复式压缩机：往复式压缩机通用性强，而且在压力和供气速率上具有较宽的适应性。
为了适应对更高压力的需要，采用具有级间冷却的多级压缩方式。
多级往复式压缩机串级使用的最佳压力范围可大致分列如＜400kPa 单级＜1500kPa 二级＞1500kPa 三级或三级以上按下列范围配置也是可行的，但不一定经济＜1200kPa 单级＜3000kPa 二级＜22000kPa 三级或三级以上隔膜式压缩机：隔膜式压缩机用在应该将机油与气源隔绝的场合，如在食品生产、制药行业和化学工业中。
这种机型的压缩区内勿需润滑。
这种压缩机的旋转组合通过备运转部件的旋转来使气体压缩和增压。
这类机型运行平稳，但输出气压不如往复式压缩机高。
2）速度型压缩机类型:：透平式压缩机：透平式压缩机以小的级问增压值提供大的供气量。
