竖直角观测计算

水平角测量和竖直角测量

水平角测量和竖直角测量

1、水平角测量原理

安置经纬仪于地面O点，转动望远镜分别照准不同的目标(例如A、B二点)，就可以在水平度盘上得到方向线OA、OB在水平面上投影的读数a、b，由此即得OA、OB之间的水平角β为

β=b-a

2、竖直角测量的原理

竖直角是同一竖直面内水平方向转向目标方向的夹角。目标方向高于水平方向的竖直角称为仰角，a为正值，取值范围为0o～+90o；目标方向低于水平方向的竖直角称为俯角，a为负值，取值范围为0o～-90o。经纬仪在测量竖直角时，只要照准目标，读取竖盘读数，就可以通过计算得到目标的竖直角。

3、水平角测量（测回法）

设在O点安置经纬仪，采用测回法测定OA、OB两个方向之间的水平角β。

（1）上半测回(盘左)

先瞄准左目标A，得水平度盘读数a1，顺时针转动照准部瞄准右目标B，得水平度盘读数b1，并算得盘左角值：β左＝b1－a1，接着倒转望远镜，由盘左变为盘右。

（2）下半测回(盘右)

先瞄准右目标B，得水平度盘读数b2，逆时针转动照准部瞄准左目标A，得水平度盘读数a2，并算得盘右角值：β右＝b2－a2，计算角值时，总是右目标读数 b减去左目标读数a，若b

（3）计算测回角值β：β＝(β左+β右）/2

（4）如果还需测第二个测回，则观测顺序同上。

4、竖直角观测

竖直角的观测 设A点安置经纬仪，测定B目标的竖角，其步骤如下。

盘左瞄准目标B，使指标水准管气泡居中，读取盘左的竖盘读数L，按αL=90o-L算得αL；倒转望远镜，以盘右再次瞄准目标B，使指标水准管气泡居中，读取盘右的竖盘读数R，按αR=R-270O 式算得αR；按αa=(αL+αR)/2 式盘左、盘右取平均，得B目标一测回的竖角

回法测测水平角方法

1．经纬仪的安置

1）松开三脚架，安置于测站点上。其高度大约在胸口附近，架关大致水平。

垂直角计算公式

在我们学习测量和几何相关知识的时候，垂直角计算公式可是个重要的“小伙伴”。那到底啥是垂直角计算公式呢？简单来说，垂直角就是在同一铅垂面内，观测视线与水平线之间的夹角。

先给大家举个例子哈。有一次我去爬山，站在半山腰，我想知道自己所处位置相对于山顶和山脚的角度。这时候，垂直角计算公式就派上用场啦！

咱先来说说垂直角的分类。垂直角分为仰角和俯角。仰角就是观测视线在水平线之上，俯角则是在水平线之下。想象一下，你抬头看树上的鸟窝，那形成的角度就是仰角；低头看脚下的小溪，这形成的角度就是俯角。

那垂直角计算公式到底是啥呢？其实就是：α = 90° - L 或者 α = L -

90°。这里的α表示垂直角，L 是观测的竖直角读数。当观测视线在水平线之上时用α = 90° - L，在水平线之下时用α = L - 90°。

咱们来实际操作一下。假设我用测量仪器观测到的竖直角读数是

75°，那如果这是个仰角，垂直角α = 90° - 75° = 15°；要是这是个俯角，垂直角α = 75° - 90° = -15°。

在实际的测量工作中，垂直角计算公式可太有用啦！比如说工程师要建造一座高楼，他们就得准确测量出建筑物与地面的垂直角度，这样才能保证楼房稳稳当当的。 再比如说，在道路建设中，工程师需要知道道路的坡度，这也得用到垂直角计算公式。通过测量出的垂直角，就能计算出道路的坡度，从而让我们的道路更加安全、舒适。

还有在地质勘探中，地质学家要了解地层的倾斜情况，垂直角计算公式同样能帮上大忙。

总之，垂直角计算公式在很多领域都发挥着重要作用。它就像是一把神奇的钥匙，能帮助我们打开测量和几何世界的大门，让我们更加准确地了解和把握周围的世界。

所以呀，同学们一定要好好学习这个公式，说不定在未来的某一天，你也会在自己的工作或者生活中用到它，就像我那次爬山一样，能解决实际问题呢！

竖直角观测记录数据

1. 引言

竖直角观测记录数据是地理测量学中的一项重要内容，它用于确定地球上不同地点之间的相对高度差。通过测量竖直角度，我们可以计算出两个地点之间的高度差，从而帮助我们更好地了解地球表面的地势变化。本文将介绍竖直角观测记录数据的基本原理、测量方法和数据处理过程。

2. 竖直角观测的原理和方法

2.1 竖直角观测的原理

竖直角观测是一种测量地球上不同地点之间的相对高度差的方法，其基本原理是利用三角测量的原理计算出两个地点之间的夹角，并通过几何计算得到高度差。在测量中，我们需要将目标点、测站点和中间点三者构成一个三角形，通过测量三角形的内角来计算竖直角。

2.2 竖直角观测的方法

竖直角观测可以使用多种方法进行，常用的方法包括：

2.2.1 陀螺仪法

陀螺仪法是通过使用陀螺仪测量地球的自转角来确定竖直角。在这种方法中，测量仪器会记录下地球的自转角度，并结合指南针方向和仰角数据计算出竖直角。

2.2.2 光电测距法

光电测距法利用光电测距仪测量两个地点之间的水平距离和仰角，从而计算出竖直角。这种方法在测量过程中需要考虑大气折射的影响，并进行相应的修正。 2.2.3 GNSS测量法

GNSS（全球导航卫星系统）测量法是使用全球定位系统测量两个地点之间的水平距离和高程差。通过测量卫星的仰角和方位角，结合基准站和移动站的坐标信息，可以精确计算出竖直角。

3. 竖直角观测数据处理过程

竖直角观测的数据处理过程主要包括数据收集、数据纠正和数据计算三个步骤。

3.1 数据收集

在进行竖直角观测之前，需要选择合适的测站点和目标点，并记录下测站点和目标点的坐标信息。同时，还需要记录下测量时的仰角和方位角。这些数据将作为输入数据用于后续的数据处理。

3.2 数据纠正

在进行竖直角观测时，由于存在各种误差和影响因素，需要对观测数据进行纠正。常见的误差来源包括仪器误差、大气折射误差等。通过进行仪器校准、大气折射修正等操作，可以降低误差对测量结果的影响，提高测量精度。

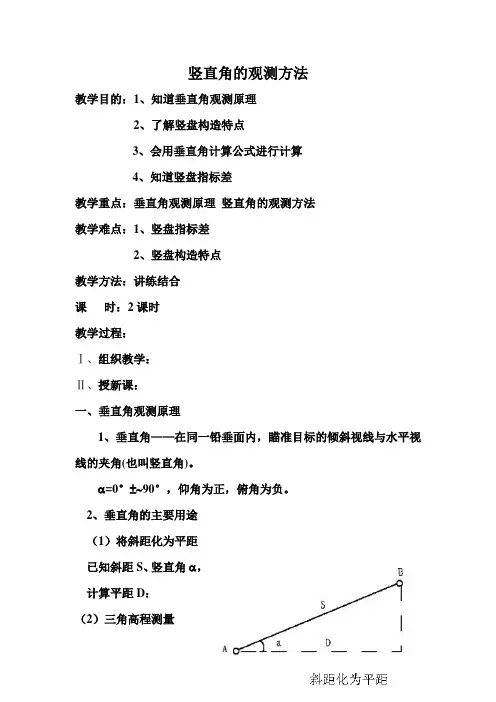

竖直角的观测方法

教学目的：1、知道垂直角观测原理

2、了解竖盘构造特点

3、会用垂直角计算公式进行计算

4、知道竖盘指标差

教学重点：垂直角观测原理 竖直角的观测方法

教学难点：1、竖盘指标差

2、竖盘构造特点

教学方法：讲练结合

课 时：2课时

教学过程：

Ⅰ、组织教学：

Ⅱ、授新课：

一、垂直角观测原理

1、垂直角——在同一铅垂面内，瞄准目标的倾斜视线与水平视线的夹角(也叫竖直角)。

=0°90°，仰角为正，俯角为负。

2、垂直角的主要用途

（1）将斜距化为平距

已知斜距S、竖直角，

计算平距D：

（2）三角高程测量 已知平距D、竖直角 ，

计算A、B高差h：

Ⅲ、课堂小结

Ⅳ、布置作业

3、竖盘构造特点

垂直度盘与读数指标

027018090盘左 lihhDhAB'tan'

构造特点

竖盘随望远镜一起转动。

竖盘与读数指标相互脱离。

竖盘气泡居中，指标铅垂。

视线水平、指标铅垂时，竖盘读数为常数：

盘左时一般 L0=90° ，盘右时一般 R0=270°

4、确定垂直角的计算公式

根据度盘刻度形式，确定竖直角计算公式，保证仰角为正、俯角为负。

270901800盘右

5、竖盘指标差

竖盘指标差——竖盘水准管气泡居中时，读数指标线与铅垂线的夹角。

产生的原因：仪器振动、磨损等使指标水准管气泡偏离了正确位置

指标差计算公式：

027018090 x90L左R270右）或右左(21)360(21xRLx

盘左盘右观测竖直角取平均，可消除指标差的影响。

Ⅲ、课堂小结

1、垂直角观测原理

2、竖盘构造特点

3、垂直角计算公式

4、竖盘指标差

Ⅳ、布置作业

复习本节内容
