模拟电子技术 课后习题及答案1

-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII 第一章 常用半导体器件 自 测 题 一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。 （1）在N型半导体中掺入足够量的三价元素，可将其改为P型半导体。（ ）

（2）因为N型半导体的多子是自由电子，所以它带负电。（ ） （3）PN结在无光照、无外加电压时，结电流为零。（ ） （4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。（ ） （5）结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压，才能保证其RGS大的特点。（ ）

（6）若耗尽型N沟道MOS管的UGS大于零，则其输入电阻会明显变小。（ ）

解：（1）√ （2）× （3）√ （4）× （5）√ （6）× 二、选择正确答案填入空内。 （1）PN结加正向电压时，空间电荷区将 。 A. 变窄 B. 基本不变 C. 变宽

（2）设二极管的端电压为U，则二极管的电流方程是 。

A. ISeU B. TUUIeS C. )1e(S－TUUI

（3）稳压管的稳压区是其工作在 。 A. 正向导通 B.反向截止 C.反向击穿 3

（4）当晶体管工作在放大区时，发射结电压和集电结电压应为 。

A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏

C. 前者正偏、后者也正偏 （5）UGS＝0V时，能够工作在恒流区的场效应管有 。 A. 结型管 B. 增强型MOS管 C. 耗尽型MOS管 解：（1）A （2）C （3）C （4）B （5）A C

三、写出图所示各电路的输出电压值，设二极管导通电压UD＝0.7V。 4

解：UO1≈1.3V，UO2＝0，UO3≈－1.3V，UO4≈2V，UO5≈1.3V，UO6≈－2V。 四、已知稳压管的稳压值UZ＝6V，稳定电流的最小值IZmin＝5mA。求图所示电路中UO1和

UO2各

为多少伏。

解：UO1＝6V，UO2＝5V。

五、某晶体管的输出特性曲线如图所示，其集电极最大耗散功率PCM＝

200mW，试画出它的过损耗区。 5 V2mA6.2 CCCCCEBCRIVUII

解：根据PCM＝200mW可得：UCE＝40V时IC＝5mA，UCE＝30V时IC≈6.67mA，UCE

＝20V时IC＝10mA，UCE＝10V时IC＝20mA，将各点连接成曲线，即为临界过损耗

线，如解图T1.5所示。临界过损耗线的左边为过损耗区。

六、电路如图T1.6所示，VCC＝15V，β＝100，UBE＝0.7V。试问： （1）Rb＝50kΩ时，uO＝？

（2）若T临界饱和，则Rb≈ 解：（1）Rb＝50kΩ时，基极电流、集电极电流和管压降分别为 26bBEBBBRUVIμA

所以输出电压UO＝UCE＝2V。

（2）设临界饱和时UCES＝UBE＝0.7V，所以

k4.45A6.28mA86.2BBEBBbCBcCESCCCIUVRII

RUVI

 七．测得某放大电路中三个MOS管的三个电极的电位如表T1.7所示，它们的开启电压也在表中。试分析各管的工作状态(截止区、恒流区、可变电阻区），并填入表内。

表T1.7 管 号 UGS（th）/V US/V UG/V UD/V

工作状态

T1 4 －5 1 3 T2 －4 3 3 10 T3 －4 6 0 5

解：因为三只管子均有开启电压，所以它们均为增强型MOS管。根据表中所示各极电位可判断出它们各自的工作状态，如解表T1.7所示。

解表T1.7 管 号 UGS（th）/V US/V UG/V UD/V

工作状态

T1 4 －5 1 3 恒流区 T2 －4 3 3 10 截止区 T3 －4 6 0 5 可变电阻区

习 题 1.1 选择合适答案填入空内。 （1）在本征半导体中加入 元素可形成N型半导体，加入 元素可形成P型半导体。 A. 五价 B. 四价 C. 三价

（2）当温度升高时，二极管的反向饱和电流将 。 A. 增大 B. 不变 C. 减小 （3）工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC

从1mA变为2mA，那么它的β约为 。

A. 83 B. 91 C. 100

（4）当场效应管的漏极直流电流ID从2mA变为4mA时，它的低频跨导gm将 。 A.增大 B.不变 C.减小

解：（1）A ，C （2）A （3）C （4）A 1.2 能否将1.5V的干电池以正向接法接到二极管两端为什么

解：不能。因为二极管的正向电流与其端电压成指数关系，当端电压为1.5V时，管子会因电流过大而烧坏。 8

1.3 电路如图所示，已知ui＝10sinωt(v)，试画出ui与uO的波形。设二极管正向导通电压可忽略不计。

解：ui和uo的波形如解图所示。

1.4 电路如图所示，已知ui＝5sinωt (V)，二极管导通

电压UD

＝

0.7V。试画出ui与uO的波形，并标出幅值。

解：波形如解上图所示。 1.5 电路如图5（a）所示，其输入电压uI1和uI2的波形如图（b）所示，二极管导通电压UD＝0.7V。试画出输出电压uO的波形，并标出幅值。

解：uO的波形如解图P1.5所示。 9

1.6 电路如图所示，二极管导通电压UD＝0.7V，常温下UT≈26mV，电容C对交流信号可视为短

路；ui为正弦波，有效值为10mV。

试问二极管中流过的交流电流有效值为多少？

解：二极管的直流电流 ID＝（V－UD）/R＝2.6mA

其动态电阻 rD≈UT/ID＝10Ω 10

k8.136.0ZZI～IUUR

故动态电流有效值 Id＝Ui/rD≈

1mA

1.7 现有两只稳压管，它们的稳定电压分别为6V和8V，正向导通电压为0.7V。试问：

（1）若将它们串联相接，则可得到几种稳压值各为多少

（2）若将它们并联相接，则又可得到几种稳压值各为多少 解：（1）两只稳压管串联时可得1.4V、6.7V、8.7V和14V等四种稳压值。

（2）两只稳压管并联时可得0.7V和6V等两种稳压值。 1.8 已知稳压管的稳定电压UZ＝6V，稳定电流的最小值IZmin＝5mA，最大功耗PZM＝150mW。试求图所示电路中电阻R的取值范围。

解：稳压管的最大稳定电流 IZM＝PZM/UZ＝25mA

R的电流为IZM～IZmin，所以其取值范围为 电阻

1.9 已知图所示电路中稳压管的稳定电压UZ＝6V，最小稳定电流IZmin＝5mA，11

V33.3ILLOURRRU。700)(233)(DminDmaxDmaxDminIUVRIUVR

最大稳定电流IZmax＝25mA。（1）分别计算UI为10V、15V、35V三种情况下输出

电压UO的值；

（2）若UI＝35V时负载开路，则会出现什么现象为什么？

解：（1）当UI＝10V时，若UO＝UZ＝6V，则稳压管的

电流为4mA，小于其最小稳定电流，所以稳压管未击穿。故

当UI＝15V时，稳压管中的电流大于最小稳定电流IZmin，所以UO＝UZ＝

6V

同理，当UI＝35V时，UO＝UZ＝6V。

（2）RUUI)(ZIDZ29mA＞IZM＝25mA，稳压管将因功耗过大而损坏。

1.10 在图所示电路中，发光二极管导通电压UD＝1.5V，正向电流在5～15mA时才能正常工作。试问：

（1）开关S在什么位置时发光二极管才能发光？

（2）R的取值范围是多少？ 12

解：（1）S闭合。（2）R的范围为 1.11 电路如图（a）、（b）所示，稳压管的稳定电压UZ＝3V，R的取值合适，

uI的波形如图（c）所示。试分别画出uO1和uO2的波形。

解：波形如解图所示

1.12 在温度20℃时某晶体管的ICBO＝2μA，试问温度是60℃时ICBO

≈

解：60℃时ICBO≈5C20CBO）＝（TI

＝32μA。

1.13 有两只晶体管，一只的β＝200，ICEO＝200μA；另一只的β＝100，ICEO＝10μA，其它参数大致相同。你认为应选用哪只管子为什么

合集下载

(完整版)模拟电子技术(模电)习题整理及参考答案

(完整版)模拟电子技术(模电)习题整理及参考答案

《模拟电子技术》习题整理
第一章
1.1
（1）信号是反映消息的物理量，电信号是指随时间而变化的电压或电流。

（2）模拟信号在时间和数值上均具有连续性，数字信号在时间和数值上均具有离散性。

（3）模拟电路是处理模拟信号的电路。

（4）构成具有各种功能模拟电路的基本电路是放大电路。

1.2 （1）在设计电子系统时，应尽量可能做到哪几点？
答：必须满足功能和性能的指标要求；
在满足功能和性能指标要求的前提下，电路要尽量简单，所用元器件尽可能少；
考虑电磁兼容性；
系统的调试应简单方便，而且生产工艺应简单。

第二章
2.9 求解电路输出电压与输入电压的运算关系式。

解：
2.13 求解电路的运算关系。

第三章
3.2
（1）N型半导体是在本征半导体中掺入五价元素，如磷等；P型半导体是在本征半导体中掺入三价元素，如硼等。

（2）PN结加正向电压时，由扩散运动形成电流，其耗尽层变窄；加反向电压时，由漂移运动形成电流，其耗尽层变宽。

第四章
第五章
第六章
第七章
7.3
（1）为了将电压信号转换成与之成比例的电流信号，应引入电流串联负反馈。

（3）为了减小从电压信号源索取的电流并增大带负载的能力，应引入电压串联负反馈。

第十章。

（华北电力大学主编）模拟电子技术基础习题答案

（华北电力大学主编）模拟电子技术基础习题答案

（华北电⼒⼤学主编）模拟电⼦技术基础习题答案模拟电⼦技术基础习题答案电⼦技术课程组2018.8.15⽬录第1章习题及答案 (1)第2章习题及答案 (14)第3章习题及答案 (36)第4章习题及答案 (45)第5章习题及答案 (55)第6章习题及答案 (70)第7章习题及答案 (86)第8章习题及答案 (104)第9章习题及答案 (117)第10章习题及答案 (133)模拟电⼦技术试卷1 (146)模拟电⼦技术试卷2 (152)模拟电⼦技术试卷3 (158)第1章习题及答案1.1选择合适答案填⼊空内。

（1）在本征半导体中加⼊元素可形成N型半导体，加⼊元素可形成P型半导体。

A. 五价B. 四价C. 三价（2）PN结加正向电压时，空间电荷区将。

A. 变窄B. 基本不变C. 变宽（3）当温度升⾼时，⼆极管的反向饱和电流将。

A. 增⼤B. 不变C. 减⼩（4）稳压管的稳压区是其⼯作在。

A. 正向导通B.反向截⽌C.反向击穿解：（1）A、C （2）A （3）A （4）C1.2.1写出图P1.2.1所⽰各电路的输出电压值，设⼆极管是理想的。

（1）（2）（3）图P1.2.1解：（1）⼆极管导通U O1=2V （2）⼆极管截⽌U O2=2V （3）⼆极管导通U O3=2V1.2.2写出图P1.2.2所⽰各电路的输出电压值，设⼆极管导通电压U D＝0.7V。

（1）（2）（3）图P1.2.2解：（1）⼆极管截⽌U O1=0V （2）⼆极管导通U O2=-1.3V （3）⼆极管截⽌U O3=-2V1.3.1电路如P1.3.1图所⽰，设⼆极管采⽤恒压降模型且正向压降为0.7V，试判断下图中各⼆极管是否导通，并求出电路的输出电压U o。

图P1.3.1解：⼆极管D1截⽌，D2导通，U O=-2.3V1.3.2电路如图P1.3.2所⽰，已知u i＝10sinωt(v)，试画出u i与u O的波形。

设⼆极管正向导通电压可忽略不计。

模拟电子技能技术总结习题及答案

模拟电子技能技术总结习题及答案

精心整理模拟电子技术第1章半导体二极管及其基本应用1．1填空题1．半导体中有空穴和自由电子两种载流子参与导电。

2．本征半导体中，若掺入微量的五价元素，则形成N型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成P型半导体，其多数载流子是空穴。

3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。

456781．1A2．A3A4A5A1．12341．1值。

解：(a)二极管正向导通，所以输出电压U＝(6—0.7)V＝5.3V。

(b)令二极管断开，可得UP ＝6V、UN＝10V，UP<UN，所以二极管反向偏压而截止，U＝10V。

(c)令V1、V2均断开，UN1＝0V、UN2＝6V、UP＝10V，UP—UN1>Up—UN2，故V1优先导通后，V2截止，所以输出电压U＝0.7V。

2．电路如图T1．2所示，二极管具有理想特性，已知ui＝(sinωt)V，试对应画出ui 、u、iD的波形。

解：输入电压ui 为正半周时，二极管正偏导通，所以二极管两端压降为零，即u＝0，而流过二极管的电流iD ＝ui／R，为半波正弦波，其最大值IDm＝10V／1kΩ＝10mA；当ui为负半周时，二极管反偏截止，iD ＝0，u＝ui为半波正弦波。

因此可画出电压u电流iD的波形如图(b)所示。

3．稳压二极管电路如图T1．3所示，已知UZ ＝5V，IZ＝5mA，电压表中流过的电流忽略不计。

试求当开关s断开和闭合时，电压表和电流表、读数分别为多大?解：当开关S断开，R2支路不通，IA2＝0，此时R1与稳压二极管V相串联，因此由图可得可见稳定二极管处于稳压状态，所以电压表的读数为5V。

当开关S闭合，令稳压二极管开路，可求得R2两端压降为故稳压二极管不能被反向击穿而处于反向截止状态，因此，R1、R2构成串联电路，电流表A1、A2的读数相同，即而电压表的读数，即R2两端压降为3.6V。

第2章半导体三极管及其基本应用2．1填空题12种载流子参与导电。

(完整word版)模拟电子技术基础,课后习题答案

(完整word版)模拟电子技术基础,课后习题答案

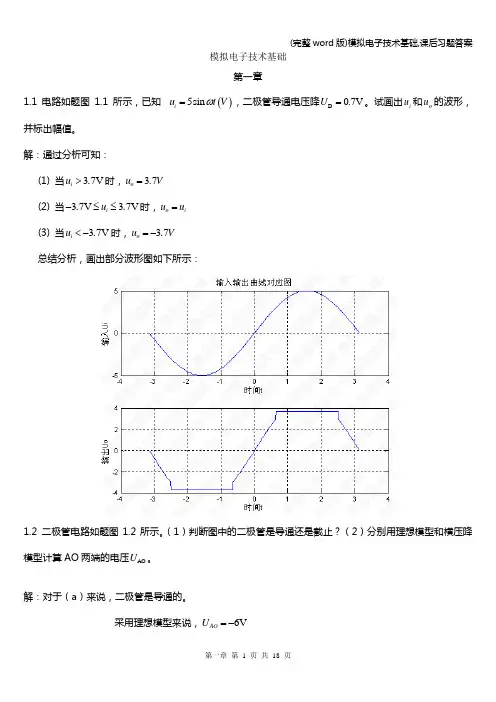

模拟电子技术基础第一章1.1 电路如题图1.1所示，已知()5sin i u t V ω=，二极管导通电压降D 0.7V U =。
