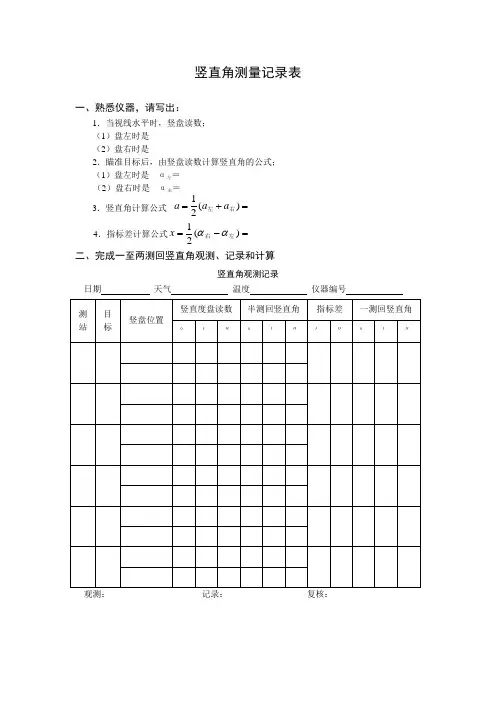

三丝法观测竖直角记录计算手簿

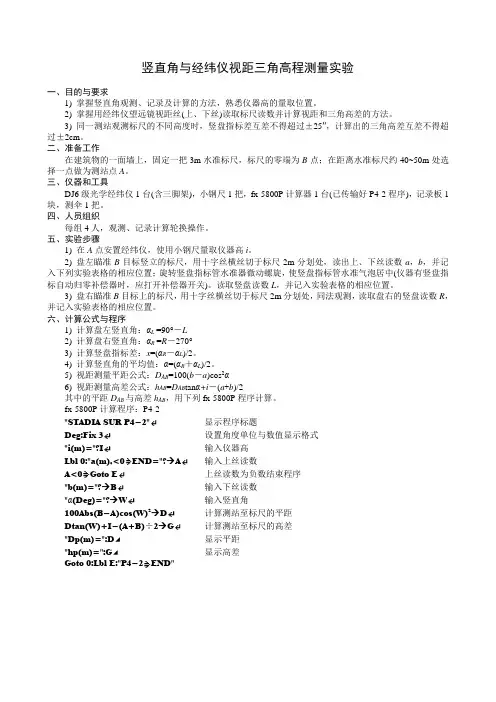

竖直角与经纬仪视距三角高程测量实验一、目的与要求1) 掌握竖直角观测、记录及计算的方法，熟悉仪器高的量取位置。

2) 掌握用经纬仪望远镜视距丝(上、下丝)读取标尺读数并计算视距和三角高差的方法。

3) 同一测站观测标尺的不同高度时，竖盘指标差互差不得超过±25″，计算出的三角高差互差不得超过±2cm。

二、准备工作在建筑物的一面墙上，固定一把3m水准标尺，标尺的零端为B点；在距离水准标尺约40~50m处选择一点做为测站点A。

三、仪器和工具DJ6级光学经纬仪1台(含三脚架)，小钢尺1把，fx-5800P计算器1台(已传输好P4-2程序)，记录板1块，测伞1把。

四、人员组织每组4人，观测、记录计算轮换操作。

五、实验步骤1) 在A点安置经纬仪，使用小钢尺量取仪器高i。

2) 盘左瞄准B目标竖立的标尺，用十字丝横丝切于标尺2m分划处，读出上、下丝读数a，b，并记入下列实验表格的相应位置；旋转竖盘指标管水准器微动螺旋，使竖盘指标管水准气泡居中(仪器有竖盘指标自动归零补偿器时，应打开补偿器开关)。

读取竖盘读数L，并记入实验表格的相应位置。

3) 盘右瞄准B目标上的标尺，用十字丝横丝切于标尺2m分划处，同法观测，读取盘右的竖盘读数R，并记入实验表格的相应位置。

六、计算公式与程序1) 计算盘左竖直角：αL =90°－L2) 计算盘右竖直角：αR =R－270°3) 计算竖盘指标差：x=(αR－αL)/2。

4) 计算竖直角的平均值：α=(αR＋αL)/2。

5) 视距测量平距公式：D AB=100(b－a)cos2α6) 视距测量高差公式：h AB=D AB tanα+i－(a+b)/2其中的平距D AB与高差h AB，用下列fx-5800P程序计算。

fx-5800P计算程序：P4-2"STADIA SUR P4−2"显示程序标题Deg:Fix 3设置角度单位与数值显示格式"i(m)="?I输入仪器高Lbl 0:"a(m),<0END="? A输入上丝读数A<0Goto E上丝读数为负数结束程序"b(m)="? B输入下丝读数"α(Deg)="? W输入竖直角100Abs(B−A)cos(W)2 D计算测站至标尺的平距Dtan(W)+I−(A+B)÷2 G计算测站至标尺的高差"Dp(m)=":D◢显示平距"hp(m)=":G◢显示高差Goto 0:Lbl E:"P4−2END"七、竖直角与经纬仪视距三角高程测量记录手簿班级组号组长(签名) 仪器编号。

建筑测量基本计算3角度测量的记录与计算一、经纬仪测回法测水平角 1、基本数据：设A 、O 、B 为地面三点，为测定OA 、OB 两个方向之间的水平角β，在O 点安置经纬仪(图3-8)，采用测回法进行观测。

1）上半测回(盘左)水平度盘读数：目标A ：1a ＝0°02′06″， 目标B ：1b ＝68°49′18″； 2)下半测回(盘右)水平度盘读数：目标B ：2b ＝248″49′30″，目标A ：2a ＝180°02′24″。

图3-8 测回法观测顺序 2、填表与计算：1）将目标A 、目标B 水平度盘读数填入表3－1第4栏.。

测 站 目标 竖盘 位置 水平度盘读数 ° ′ ″半测回角值 ° ′ ″ 一测回角值 ° ′ ″备注 123 4 5 67 OA 左0 02 06 68 47 1268 47 09B 68 49 18 A 右180 02 24 68 47 06B248 49 302）计算半测回角，并将结果填入表3－1第5栏：盘左： =-=11a b 左β=-'''819468 60200'''＝217468''' 盘右： 6074684220180039424822'''='''-'''=-=a b 右β注：计算角值时，总是右目标读数b 减去左目标读数a ，若b <a ，则应加360。

3）计算测回角值β，并填入表3－1第6栏。

β＝90746826074682174682'''='''+'''=+ 右左ββ注：1．同一方向的盘左、盘右读数大数应相差180；2．半测回角值较差的限差一般为04''±；3．为提高测角精度，观测n 个测回时，在每个测回开始即盘左的第一个方向，应旋转度盘变换手轮配置水平度盘读数，使其递增n180。

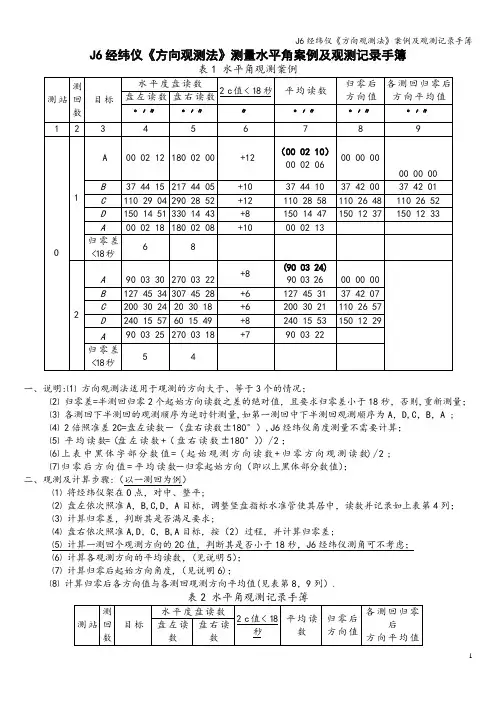

J6经纬仪《方向观测法》测量水平角案例及观测记录手簿一、说明:⑴方向观测法适用于观测的方向大于、等于3个的情况；⑵归零差=半测回归零2个起始方向读数之差的绝对值，且要求归零差小于18秒，否则,重新测量；⑶各测回下半测回的观测顺序为逆时针测量,如第一测回中下半测回观测顺序为A，D,C，B，A ;⑷ 2倍照准差2C=盘左读数－（盘右读数±180°）,J6经纬仪角度测量不需要计算；⑸平均读数=（盘左读数+（盘右读数±180°））∕2 ；⑹上表中黑体字部分数值= ( 起始观测方向读数+ 归零方向观测读数)∕2 ;⑺归零后方向值= 平均读数－归零起始方向（即以上黑体部分数值）；二、观测及计算步骤:（以一测回为例）⑴将经纬仪架在O点，对中、整平;⑵盘左依次照准A，B,C,D，A目标，调整竖盘指标水准管使其居中，读数并记录如上表第4列；⑶计算归零差，判断其是否满足要求;⑷盘右依次照准A,D，C，B,A目标，按（2）过程，并计算归零差;⑸计算一测回个观测方向的2C值，判断其是否小于18秒，J6经纬仪测角可不考虑；⑹计算各观测方向的平均读数，(见说明5）；⑺计算归零后起始方向角度,（见说明6)；⑻计算归零后各方向值与各测回观测方向平均值(见表第8，9列）.J6经纬仪测量竖直角案例及观测记录手簿表1 竖直角观测案例一、说明：⑴竖直角指任意观测方向与水平视线的夹角；⑵（盘左）半测回竖直角=90°-L，（盘右)半测回竖直角=R—270°；⑶竖盘指标差=半测回竖直角平均值，要求其小于25秒；二、观测及计算步骤：（以一测回为例）⑴将经纬仪架在O点，对中、整平；⑵盘左照准A目标，读数并记录如上表第3列，第4行；⑶盘右照准A目标，按(2）过程；⑷计算竖盘指标差,判断其是否满足小于25″要求；⑸计算一测回竖直角.表2 竖直角观测记录手簿。
