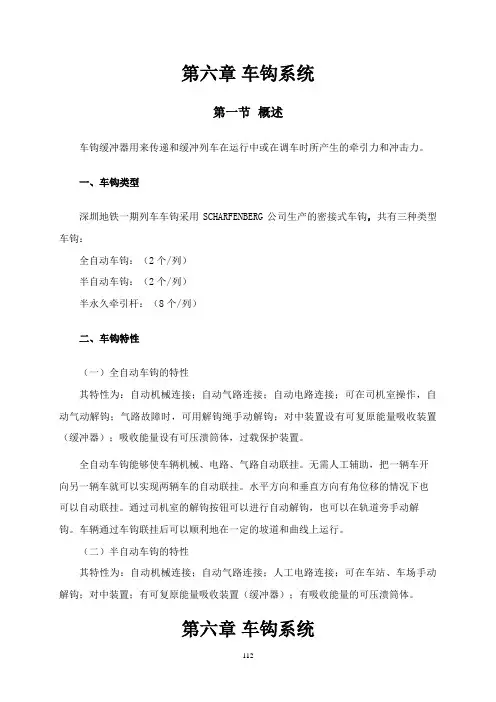

112 第六章 车钩系统
第一节 概述
车钩缓冲器用来传递和缓冲列车在运行中或在调车时所产生的牵引力和冲击力。
一、车钩类型
深圳地铁一期列车车钩采用SCHARFENBERG公司生产的密接式车钩，共有三种类型车钩：
全自动车钩：（2个/列）
半自动车钩：（2个/列）
半永久牵引杆：（8个/列）
二、车钩特性
（一）全自动车钩的特性
其特性为：自动机械连接；自动气路连接；自动电路连接；可在司机室操作，自动气动解钩；气路故障时，可用解钩绳手动解钩；对中装置设有可复原能量吸收装置（缓冲器）；吸收能量设有可压溃筒体，过载保护装置。
全自动车钩能够使车辆机械、电路、气路自动联挂。无需人工辅助，把一辆车开向另一辆车就可以实现两辆车的自动联挂。水平方向和垂直方向有角位移的情况下也可以自动联挂。通过司机室的解钩按钮可以进行自动解钩，也可以在轨道旁手动解钩。车辆通过车钩联挂后可以顺利地在一定的坡道和曲线上运行。
（二）半自动车钩的特性
其特性为：自动机械连接；自动气路连接；人工电路连接；可在车站、车场手动解钩；对中装置；有可复原能量吸收装置（缓冲器）；有吸收能量的可压溃筒体。
第六章 车钩系统 113 第二节 概述
车钩缓冲器用来传递和缓冲列车在运行中或在调车时所产生的牵引力和冲击力。
一、车钩类型
深圳地铁一期列车车钩采用SCHARFENBERG公司生产的密接式车钩，共有三种类型车钩：
全自动车钩：（2个/列）
半自动车钩：（2个/列）
半永久牵引杆：（8个/列）
二、车钩特性
（一）全自动车钩的特性
其特性为：自动机械连接；自动气路连接；自动电路连接；可在司机室操作，自动气动解钩；气路故障时，可用解钩绳手动解钩；对中装置设有可复原能量吸收装置（缓冲器）；吸收能量设有可压溃筒体，过载保护装置。
全自动车钩能够使车辆机械、电路、气路自动联挂。无需人工辅助，把一辆车开向另一辆车就可以实现两辆车的自动联挂。水平方向和垂直方向有角位移的情况下也可以自动联挂。通过司机室的解钩按钮可以进行自动解钩，也可以在轨道旁手动解钩。车辆通过车钩联挂后可以顺利地在一定的坡道和曲线上运行。
铁路客车密接式车钩缓冲装置
摘要：随着城市化进程的加快，各城市之间的连接愈发紧密。我国在2019年提出发展现代化都市圈，通过大城市的辐射效应带动周边城市的协同发展，与此同时区域内的城际铁路得到了快速发展。为有效满足城际铁路“快速、大运量、密集停站”的要求，城际动车组得到了广泛的应用和推广。特别是其具有编组小，密度大，快启快停，容量大等诸多优点，可以满足不同速度等级的需要，并且其能够高效衔接高速铁路网与城市轨道网，更好地满足城市群内的快速通勤客运需要。基于此，本文章对铁路客车密接式车钩缓冲装置进行探讨，以供参考。
关键词：铁路客车；密接式；车钩缓冲装置
引言
车钩缓冲装置是车辆最基本、最关键的部件之一，主要用于车辆的连接、传递力、降低垂直冲击、传递电信号甚至通风道，国内外大部分铁路车辆在正常运行过程中用于提高能量吸收和降低列车碰撞的严重程度，连接时遇到超出正常连接范围的速度时所产生的冲击和能量被吸收，通过压溃装置等来保证乘客和司机的安全。
一、车辆缓冲装置基本技术要求
车钩应具有优良性能,整个车钩(包括连杆系统、缓冲系统、车身连接)的强度应拉伸荷载≥400kN,压力荷载(无永久变形)≥400kN,产生的应力应小于设计允许的应力。车辆在通过最不利的线路条件时可以顺利通过。车钩缓冲器应该能够在牵引运行期间缓冲垂直脉冲,而不会损坏车身结构。车钩系统应在车辆末端有固定装置,以确保挂钩在不使用时可以隐藏在导流罩或开闭机构下方,不干扰车辆下方的其他设备或结构。
二、车钩缓冲装置相关问题 当前车钩缓冲装置标准的另一个重要问题是:标准分散、混乱、无组织、完整、系统和有序的车钩缓冲装置标准，应传递拉力和压力、缓冲容量、阻抗、能量吸收、必要的结构尺寸、材料要求、控制程序、安装要求和其他技术要求，这些要求的标准分散在不同的标准之间，很难找到和使用，而且可能造成不必要的问题。
三、铁路客车密接式车钩缓冲装置
（一）车钩工作原理
百度文库 - 让每个人平等地提升自我
1 中国铁路货车车钩缓冲装置
4 车辆纵向缓冲与连接技术
概述
车钩缓冲装置系统是铁路机车车辆的重要组成部分。通过它使铁路货车车辆之间，以及与机车实现连接、编组成列车，并传递和缓和列车车辆间在运行或调车编组作业时所产生的牵引和冲击力。简言之，车钩缓冲装置系统的三大功能是连挂、牵引和缓冲。
车钩缓冲装置系统主要由车钩、钩尾框、缓冲器及从板、钩尾销等零部件组成。连挂、牵引功能是由车钩、钩尾框、钩尾销、从板等来实现的，以保证机车与车辆、车辆与车辆之间能够实现连接、牵引。如图1所示。

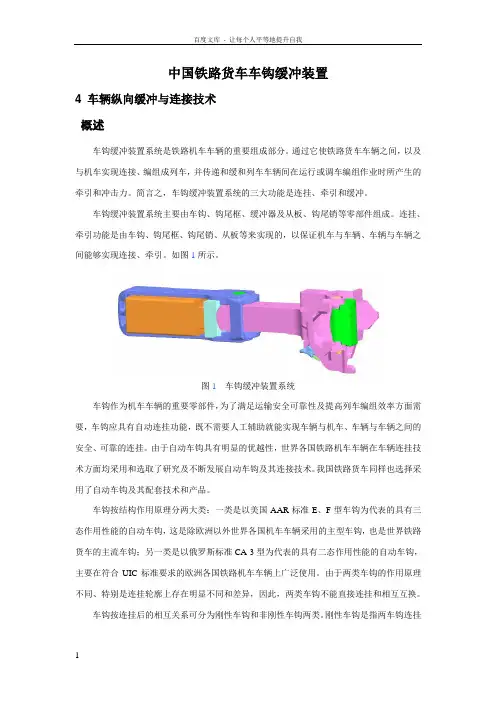

图1 车钩缓冲装置系统
车钩作为机车车辆的重要零部件，为了满足运输安全可靠性及提高列车编组效率方面需要，车钩应具有自动连挂功能，既不需要人工辅助就能实现车辆与机车、车辆与车辆之间的安全、可靠的连挂。由于自动车钩具有明显的优越性，世界各国铁路机车车辆在车辆连挂技术方面均采用和选取了研究及不断发展自动车钩及其连接技术。我国铁路货车同样也选择采用了自动车钩及其配套技术和产品。
车钩按结构作用原理分两大类：一类是以美国AAR标准E、F型车钩为代表的具有三态作用性能的自动车钩，这是除欧洲以外世界各国机车车辆采用的主型车钩，也是世界铁路货车的主流车钩；另一类是以俄罗斯标准CA-3型为代表的具有二态作用性能的自动车钩，主要在符合UIC标准要求的欧洲各国铁路机车车辆上广泛使用。由于两类车钩的作用原理不同、特别是连挂轮廓上存在明显不同和差异，因此，两类车钩不能直接连挂和相互互换。
车钩按连挂后的相互关系可分为刚性车钩和非刚性车钩两类。刚性车钩是指两车钩连挂百度文库 - 让每个人平等地提升自我
2 后不能在垂直方向上下相对移动，在水平面内也只能产生微小的相对转动，车钩间纵向连挂间隙较小、两车钩联锁成近视为一杆体，要求车辆采用具有弹性支撑功能的冲击座，以适应两车钩中心线距轨面高度不一致及车辆通过垂直和水平曲线时车辆连挂的要求，如我国提速重载货车使用的16、17型及F、FR型车钩等。非刚性车钩是指两车钩连挂后相互间能在垂直方向上下移动，在垂直和水平面内能产生小角度的相对转动，以适应两车钩中心线距轨面高度不一致及车辆通过垂直和水平曲线时车辆连挂的要求，如我国13号、13A、13B型车钩，美国的E、E/F型车钩，俄罗斯的CA-3型车钩等。
任务二 车钩缓冲装置及部件的检修
【知识要点】
1．城市轨道交通车辆车钩缓冲装置的作用及类型。
2．城市轨道交通车辆车钩缓冲装置的结构及作用原理。
3．城市轨道交通车辆车钩缓冲装置的检测和检修的方法。
【项目任务】
1．了解检测车钩的磨损状况。
2．熟练检修检测车钧钩头、电器连接箱、气路连接器、缓冲器、对中装置、钩尾冲击座以及其他附件。
3．掌握车钩的检修、检测和控制元件检修。
4．掌握车钩的试验。
【项目准备】
1．所需工具：钩锁间隙规、注油枪、扭力扳手、刚性金属丝、拉簧安装钩、金属直尺、水准仪、毛刷、探伤仪、兆欧表、车钩试验台、缓冲器试验台。
2．所需物料：清洁剂、压缩空气、干净软擦布、防腐涂层、润滑脂、黑色油漆、肥皂液、润滑剂，车钩上的紧固螺栓、螺母、拉簧、接地铜编制线。
【相关理论知识】
车钩缓冲装置是车辆最基本的也是最重要的部件之一，通过它使调机车和车辆之间或列车的车辆和车辆之间实现连挂，并且传递和缓冲列车在正常运行或在调车作业时所产生的纵向牵引（制动）力或冲击力。
城市轨道交通车辆的车钩缓冲装置按其结构的不同可分为三种类型，即全自动车钩、半自动车钩和半永久车钩（也称半永久拉杆），其均属于密接式车钩。
全自动车钩可以实现机械、气路和电路的完全自动连挂、自动解钩或人工解钩。
半自动车钩的机械和气路的连接机构与作用原理基本上与全自动车钩相同，可以实现自动连挂和解钩或人工解钩，但是电路必须靠人工连接和分解，以方便检修作业。
半永久车钩的机械、气路和电路的连接和分解都需要人工操作，但一般只有在架修以上的作业时才进行分解。
上海地铁车辆的车钩缓冲装置分为三种不同的类型，即全自动车钩、半自动车钩和半永久车钩，其基本结构都是由车钩钩头、缓冲装置、对中装置和钩尾冲击座等部分组成。
