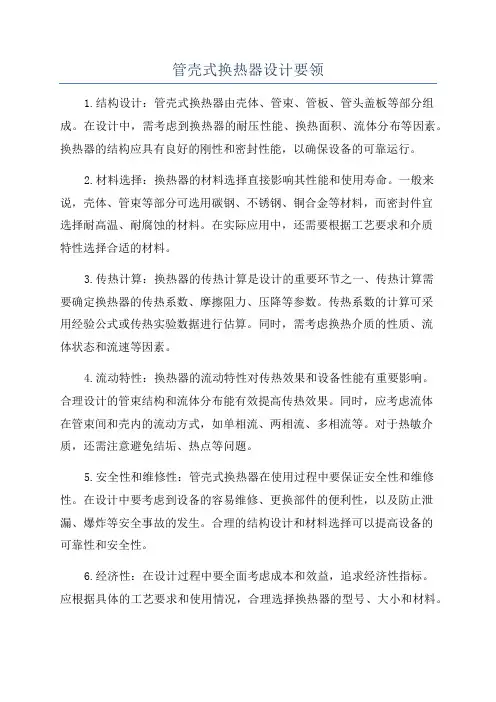

管壳式换热器设计要领1.结构设计：管壳式换热器由壳体、管束、管板、管头盖板等部分组成。
在设计中，需考虑到换热器的耐压性能、换热面积、流体分布等因素。
换热器的结构应具有良好的刚性和密封性能，以确保设备的可靠运行。
2.材料选择：换热器的材料选择直接影响其性能和使用寿命。
一般来说，壳体、管束等部分可选用碳钢、不锈钢、铜合金等材料，而密封件宜选择耐高温、耐腐蚀的材料。
在实际应用中，还需要根据工艺要求和介质特性选择合适的材料。
3.传热计算：换热器的传热计算是设计的重要环节之一、传热计算需要确定换热器的传热系数、摩擦阻力、压降等参数。
传热系数的计算可采用经验公式或传热实验数据进行估算。
同时，需考虑换热介质的性质、流体状态和流速等因素。
4.流动特性：换热器的流动特性对传热效果和设备性能有重要影响。
合理设计的管束结构和流体分布能有效提高传热效果。
同时，应考虑流体在管束间和壳内的流动方式，如单相流、两相流、多相流等。
对于热敏介质，还需注意避免结垢、热点等问题。
5.安全性和维修性：管壳式换热器在使用过程中要保证安全性和维修性。
在设计中要考虑到设备的容易维修、更换部件的便利性，以及防止泄漏、爆炸等安全事故的发生。
合理的结构设计和材料选择可以提高设备的可靠性和安全性。
6.经济性：在设计过程中要全面考虑成本和效益，追求经济性指标。
应根据具体的工艺要求和使用情况，合理选择换热器的型号、大小和材料。
在满足工艺条件的前提下，尽量降低投资成本和运行成本，提高设备的经济效益。
综上所述，管壳式换热器的设计要领主要包括结构设计、材料选择、传热计算、流动特性、安全性和维修性、经济性等方面。
合理的设计能够保证设备的正常运行和高效换热，同时提高设备的安全性和经济性。
在具体的设计中应根据实际情况进行优化和改进，以满足特定工艺要求和使用要求。
管壳式换热器的设计管壳式换热器是一种常用的换热设备，广泛应用于石油化工、冶金、电力、制药、食品等行业。
它由壳体、管束、管板、管箱等组成，能够有效地将两种介质之间的热量传递。
下面将从换热原理、设计要求和结构设计等方面进行详细介绍。
一、换热原理管壳式换热器通过管壳两侧的介质进行热量传递。
其中，一个介质在管内流动，被称为"壳侧流体"，另一个介质在管外流动，被称为"管侧流体"。
壳侧流体通过壳体流动，而管侧流体则通过管束流动。
热量传递主要通过壳侧流体和管侧流体之间的传导和对流传热方式进行。
二、设计要求1.热量传递效果好：要求在换热器内两种介质之间实现高效的热量传递，以满足工艺要求。
2.压力损失小：为了保证介质流动的稳定性和降低能源消耗，设计时需要尽量减小换热器内的动能损失。
3.适应不同工艺条件：换热器的设计要能适应不同的流量、温度和压力等工艺条件的变动。
4.安全可靠：要求在设计中考虑到换热器的安全性和可靠性，尽量减少故障率。
三、结构设计1.壳体：壳体是换热器的外壳，一般采用钢质材料制造。
壳体的选择应考虑到介质的性质、压力和温度等参数，并采取相应的增强措施。
2.管束：管束是由多根管子组成的，一般采用金属材料或塑料制造。
管束的设计要考虑到介质对管材的腐蚀性、温度和压力等参数，同时也要考虑到换热面积的要求。
3.管板：管板位于管束两端，起到支撑和固定管束的作用，一般采用钢质材料制造。
管板的设计要考虑到壳侧和管侧流体的流动特性，并采用合适的孔洞布置，以保证流体的均匀流动。
4.管箱：管箱是安装在管板上的设施，主要用于集流壳侧流体并将其引导出换热器。
管箱的设计应考虑到壳侧流体的流动特性和流量等参数，以实现流体的顺畅流动。
在设计过程中，需要进行换热器的热力计算和结构力学计算，以确定壳体、管束和管板等部件的尺寸和选材。
同时，还需要根据不同工艺和使用条件的要求，进行热交换面积的计算和确定。
管壳式换热器结构设计在化工、石油和能源等领域中，管壳式换热器是一种广泛应用的高效换热设备。
本文将详细探讨管壳式换热器的结构设计，包括材料选择、传热原理和应用特点等方面的内容，旨在提高设备的传热效率和可靠性。
一、管壳式换热器的基本结构管壳式换热器主要由壳体、管束、折流板、进出口接管等部件组成。
其核心部分是管束，它由许多平行排列的传热管组成。
这些传热管的一端与壳体连接，另一端则通过封头与进出口接管相连。
在操作时，一种流体（例如水或油）在管内流动，另一种流体（例如蒸汽或冷凝液）在壳侧流动，两种流体通过管壁进行热交换。
二、材料选择与优化管壳式换热器的材料选择对其性能和可靠性至关重要。
壳体通常采用碳钢、不锈钢和钛等材料，而管束则通常采用不锈钢、铜和钛等具有优良传热性能和抗腐蚀性的材料。
在某些特殊情况下，还可以考虑对关键部位进行表面处理，以提高抗腐蚀性和耐磨性。
三、传热原理与优化管壳式换热器的传热原理主要是通过对流传热和热传导的组合来实现的。
为了提高设备的传热效率，可以采用以下措施：1、改变折流板的形状和布置，以增加壳侧流体的湍流度。
2、选择具有高导热系数的材料，以提高管壁的热传导性能。
3、适当增加管束数量和布置密度，以增加传热面积。
四、应用特点与优势管壳式换热器在各种工业领域中得到了广泛应用，主要特点有：1、结构紧凑，占地面积小，易于布置。
2、材料选择广泛，适用于各种不同的工艺条件和腐蚀性介质。
3、传热效率高，能够实现两种流体的有效热交换。
4、制造工艺成熟，操作维护方便，使用寿命较长。
五、结论本文对管壳式换热器的结构设计进行了全面分析，包括材料选择、传热原理和应用特点等方面的内容。
通过合理的结构设计，可以显著提高管壳式换热器的传热效率和可靠性，使其在各种工业领域中发挥更加重要的作用。
随着技术的不断进步，管壳式换热器的设计和制造水平也将不断提升，为工业生产带来更大的价值。
六、展望随着工业生产的不断发展和能源紧缺的压力日益增大，管壳式换热器的应用前景更加广阔。
