建筑制图及识图练习题库（附答案）一、单选题（共40题，每题1分，共40分）1、某构件形体是对称的，画图时把形体的一半画成剖面图,这样组合而成的投影图叫做（）A、展开剖面图B、全剖面图C、半剖面图D、局部剖面图正确答案：C2、坡度大与1/10且小于1/2的屋面、易雷击的部位是（）.A、屋脊、屋角、女儿墙B、檐角、女儿墙、屋檐C、屋角、屋脊、檐角D、屋角、屋脊、檐角、屋檐正确答案：D3、避雷装置的引下线采用扁钢制作时,扁钢截面不应小于（）.A、64平方毫米B、40平方毫米C、48平方毫米D、56平方毫米正确答案：C4、基本制图标准中规定图样及说明中的汉字宜采用（）或黑体。
A、隶书Bs长仿宋体C、宋体D、楷体正确答案：B5、以下属于建筑施工图的是（）。
A、总平面图B、建筑立面图C、建筑剖面图D、构件详图正确答案：A6、有一配件图其比例为1:2,从图上量得高度5mm,其实际高度是（）. A^ImmBs50mmC>5mmD、IOmm正确答案：D7、给水排水工程图“一一RJ——”表示（）.A、生活水管B、废水管C、热水给水管D、污水管正确答案：C8、在三投影面体系中X轴方向的尺寸反映物体的（）。
A、高度B、宽度C、不确定D、长度正确答案：D9、水煤气输送钢管、铸铁管等管材,管径宜以（）表示.A、内径dB、外径DX壁厚C、公称直径DND、以上都是正确答案：C10、房屋结构常用构件代号“神”表示。
（）A、密肋板B、屋面板C、折板D、空心板正确答案：B11、不属于建筑平面图的是（）。
A、标准层平面图B、底层平面图C、基础平面图D、屋顶平面图正确答案：C12、剖切平面平行于V投影面时得到的剖面图称为（）。
A、斜立剖面图B、侧立剖面图C、正立剖面图D、俯视图正确答案：C13、房屋建筑的各种视图主要是采用（）绘制的。
A、正投影法B、标高投影法C、平行投影法D、斜投影法正确答案：A14、避雷针宜采用镀锌圆钢制作,针长1m-2m以时,直径不大于（）。
建筑工程制图与识图试卷（一）一、填空：（6小题×5分，共30分）1、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后2位;其它建筑图样(平、立、剖面）中所标注的尺寸则以毫米为单位；标高都以米为单位。
2、总平面图是用来表示整个建筑基地的总体布局，包括建筑红线：新建建筑物的位置朝向,新建建筑物与原有建筑物的关系以及新建筑区域的道路、绿化、地形、地貌、标高等情况。
《国家制图标准》规定：总平面图的常用比例应为1:500，1:1000， 1：2000。
3、总平面图中新建房屋的层数标注在右上角,一般低层、多层用__点数___表示,高层用__数字__表示。
4、建筑立面图是平行于建筑物各个立面（外墙面）的正投影图，主要用来表达房屋的长度，高度,层数等外貌和外墙装修构造。
5、立面图中用加粗实线表示_地平线_，用粗实线表示_最外轮廓线_.6、建筑剖面图是建筑物的垂直剖面图,它是表示建筑物内部垂直方向的_________________________________等情况的图样.剖面图的剖切位置一般选择在较复杂的部位，如通过___________________________________等部位。
表示剖面图剖切位置的剖切符号应表示在______层平面图中。
二、简答题:(2小题×10分，共20分）1、图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的？2、何为全剖面图？一般适用于什么情况？三、、选择题(2小题×3分，共6分)已知立体的主、俯视图，判断( a）、(b）、（c）、（d)四个左视图，哪一个是正确的. ( ）（）四、作图题（3小题共44分）1。
根据所给组合体的主视图，构想两种不同的组合体并画其俯、左视图。
(12分）2。
已知组合形体的正立面图和左侧立面图，试作1—1断面图和2-2剖面图（12分）3．在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成:（20分）(1）画出砖及混凝土图例。
建筑制图及识图模拟练习题（附答案）一、单选题（共43题，每题1分，共43分）1.坡度大于等于1/2的屋面,易受雷击的部位是( )A、屋角、屋脊、檐角、屋檐B、屋角、屋脊、檐角C、屋脊、屋角、女儿墙D、檐角、女儿墙、屋檐正确答案：B2.给水排水工程图“——RJ——”表示( ).A、废水管B、热水给水管C、生活水管D、污水管正确答案：B3.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、医院D、宿舍正确答案：D4.避雷常(网)是建筑物防雷较普遍采用的方法,避雷常一般应采用直径不小于8mm的圆钢或截面不小于( )厚度不小于4mm的扁钢制作。
A、48平方毫米B、56平方毫米C、40平方毫米D、64平方毫米正确答案：A5.施工总平面图( )。
A、总体布局规划、形状和位置、地形和地貌、朝向和风速、其他B、总体布局规划、形状和位置、地形和地貌C、总体布局规划、形状和位置D、形状和位置、地形和地貌、朝向和风速正确答案：A6.标题栏的位置一般在图幅的( )。
A、左上角B、右下角C、左下角D、右上角正确答案：B7.详图符号应以粗实线绘制，直径为( )mm。
A、8B、14C、10D、12正确答案：B8.在施工中,L代表( ).A、墙B、柱C、梁D、板正确答案：C9.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、5000mB、50mC、5mD、500m正确答案：B10.房屋结构中框架代号为.( )A、KJB、GJC、CJD、ZJ正确答案：A11.用于确定组合体中各基本形体之间相互位置的尺寸称为( )A、总尺寸B、定位尺寸C、细部尺寸D、定型尺寸正确答案：B12.在三投影面体系中X轴方向的尺寸反映物体的( )。
A、长度B、宽度C、不确定D、高度正确答案：A13.下列立面图的图名中错误的是( )A、⑦-----①立面图B、房屋立面图C、东立面图D、西立面图正确答案：B14.给排水的压力管道应标注( )标高.A、管中心B、管底C、官定D、以上都可以正确答案：A15.对称符号应以细实线绘制，平行线长度( )mm，平行线间距2－3mm。

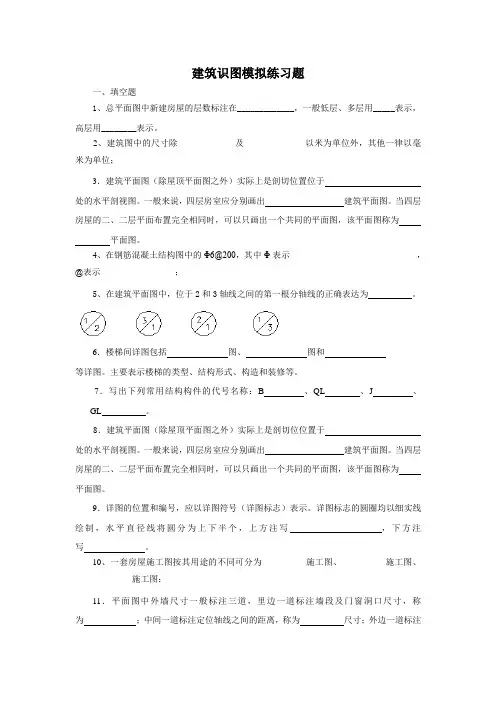

建筑识图模拟练习题一、填空题1、总平面图中新建房屋的层数标注在_____________，一般低层、多层用_____表示，高层用________表示。
2、建筑图中的尺寸除_____________及______________以米为单位外，其他一律以毫米为单位；3．建筑平面图（除屋顶平面图之外）实际上是剖切位置位于处的水平剖视图。
一般来说，四层房室应分别画出建筑平面图。
当四层房屋的二、二层平面布置完全相同时，可以只画出一个共同的平面图，该平面图称为平面图。
4、在钢筋混凝土结构图中的Φ6@200，其中Φ表示_____________________________，@表示_________________；5、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为。
6．楼梯间详图包括图、图和等详图。
主要表示楼梯的类型、结构形式、构造和装修等。
7．写出下列常用结构构件的代号名称：B、QL、J、GL。
8．建筑平面图（除屋顶平面图之外）实际上是剖切位位置于处的水平剖视图。
一般来说，四层房室应分别画出建筑平面图。
当四层房屋的二、二层平面布置完全相同时，可以只画出一个共同的平面图，该平面图称为平面图。
9．详图的位置和编号，应以详图符号（详图标志）表示。
详图标志的圆圈均以细实线绘制，水平直径线将圆分为上下半个，上方注写，下方注写。
10、一套房屋施工图按其用途的不同可分为__________施工图、__________施工图、_____________施工图；11．平面图中外墙尺寸一般标注三道，里边一道标注墙段及门窗洞口尺寸，称为；中间一道标注定位轴线之间的距离，称为尺寸；外边一道标注建筑的总长、总宽，称为。
12．钢筋在混凝土构件中的作用,除了增强受拉区的抗拉强度外，有时还起着其他的作用。
所以，常把构件中不同位置的钢筋分为＿＿＿＿＿＿＿、＿＿＿＿＿＿＿＿和＿＿＿＿＿＿＿、＿＿＿＿＿＿＿和＿＿＿＿＿＿＿。
13．在建筑平面图中，横行定位轴线应用从至依次编写；竖向定位轴线应用从至顺序编写。
