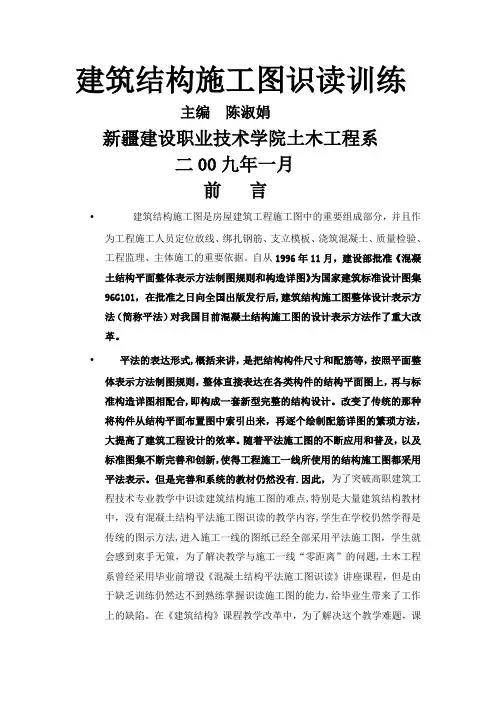

建筑结构施工图识读训练主编陈淑娟新疆建设职业技术学院土木工程系二00九年一月前言•建筑结构施工图是房屋建筑工程施工图中的重要组成部分，并且作为工程施工人员定位放线、绑扎钢筋、支立模板、浇筑混凝土、质量检验、工程监理、主体施工的重要依据。
自从1996年11月，建设部批准《混凝土结构平面整体表示方法制图规则和构造详图》为国家建筑标准设计图集96G101，在批准之日向全国出版发行后，建筑结构施工图整体设计表示方法（简称平法）对我国目前混凝土结构施工图的设计表示方法作了重大改革。
•平法的表达形式，概括来讲，是把结构构件尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，大提高了建筑工程设计的效率。
随着平法施工图的不断应用和普及，以及标准图集不断完善和创新，使得工程施工一线所使用的结构施工图都采用平法表示。
但是完善和系统的教材仍然没有。
因此，为了突破高职建筑工程技术专业教学中识读建筑结构施工图的难点，特别是大量建筑结构教材中，没有混凝土结构平法施工图识读的教学内容，学生在学校仍然学得是传统的图示方法，进入施工一线的图纸已经全部采用平法施工图，学生就会感到束手无策，为了解决教学与施工一线“零距离”的问题，土木工程系曾经采用毕业前增设《混凝土结构平法施工图识读》讲座课程，但是由于缺乏训练仍然达不到熟练掌握识读施工图的能力，给毕业生带来了工作上的缺陷。
在《建筑结构》课程教学改革中，为了解决这个教学难题，课程组将此设计为工学结合的突破点，通过结构施工图识读的训练，把结构构件的力学分析和验算直观地表达出来，内化了建筑结构理论知识，形成了理论转化为实际的专业能力，当学生充分理解图纸上所表达的设计意图，贯彻在施工过程中，就是工程技术的体现。
因此，强化结构施工图的识读训练非常重要。
如何根据高职学生的认知特点和职业成长规律，来逐步推进识读能力的提高呢？《建筑结构》课程教学设计是通过教学项目来完成的。
每一个教学项目都是与完成一项工程的工作过程一致，由设计和施工两个环节来完成，为了给后续《建筑施工技术》课程打下知识与技能的基础，工程中的一个项目，就可以把教学解决识图能力循序渐进，不断shang问题把在知识，目录单元1. 钢筋混凝土房屋结构施工图识读1.1钢筋混凝土房屋结构施工图的组成1.2板、梁、柱、墙结构详图1.2.1 板施工图的表示方法1.2.2 梁平法施工图的表示方法1.2.3 柱平法施工图的表示方法1.2.4 剪力墙平法施工图的表示方法1.2.5 其它构件的详图1.3楼梯结构施工图1.3．1 楼梯结构施工图的传统表示方法1.3．2 楼梯结构详图的平面整体表示法1.4基础施工图单元2. 砌体房屋结构施工图识读2.1砌体房屋结构施工图的组成2.2.砌体结构施工图的图示特点2.2.1 砌体结构基础施工图的图示特点2.2.2 结构平面图的图示特点2.2.3 构件详图的图示特点2.3砖混砌体结构施工图的图示特点单元3.钢结构施工图识读3.1焊缝符号及标注方法3.1.1 焊缝符号3.1.2 焊缝的标注方法3.2螺栓连接的标注方法3.4.1 螺栓的代号3.4.2 螺栓的标注方法3.3钢屋架施工图的内容3.4钢屋盖施工图的图示方法3.4.1 钢屋盖平面布置图3.4.2 屋架详图单元1 钢筋混凝土房屋结构施工图单元教学要求理解结构施工图的识读要点，正确识读钢筋混凝土房屋的结构施工图。
1.1钢筋混凝土房屋结构施工图的组成钢筋混凝土结构施工图一般由结构设计说明、基础图、结构平面布置图以及墙、柱、梁、板等构件详图组成。
构建标准图也属于结构详图的一部份。
1.2 板、梁、柱、墙结构详图在结构平面确定之后，传统的表示方法是根据结构平面上板、梁、柱的编号，绘制板、梁、柱的施工详图。
当采用平面整体表示方法（简称平法）绘制施工图时，可以在结构平面布置图上表示梁、柱、墙的施工详图。
平面整体表示方法，将常用的结构处理方法，作为模块制成标准图。
绘图时采用在平面图上直接标柱的方式来表示梁、柱、墙的配筋，使得详图表示规范化，同时大大地降低了绘图工作量。
下面介绍平面整体的表示方法。
1.2.1板施工图的表示方法现浇板配筋图一般在结构平面上绘制，当有多块板配筋相同时亦可以采用编号的方法代替。
现浇板配筋图的图示要点如下：a.在平面上详细标注出预留洞与洞口加筋或加梁的情况，以及预埋件的情况。
b.梁可采用粗点画线绘制，当梁的位置不能在平面上表达清楚时应增加剖面。
c.当相邻板的厚度、配筋、标高不同时，应增加剖面。
板底圈梁可以用增加剖面的方法表示，当板底圈梁截面和配筋全部相同时也可以用文字表述。
d.配合使用钢筋表或钢筋简图，表达图中所有现浇板的配筋情况和板的尺寸。
e.绘制时要注意双层配筋、内折角板的配筋、悬挑板配筋的表示方法。
图1.2.1表示某住宅标准层结构的现浇板配筋图。
此外，还应绘出钢筋表，并应在详图中绘出梁的配筋图以及各构造柱的截面尺寸和配筋，此处略。
图1.2.1现浇板配筋图1.2.2 梁平法施工图的表示方法梁平面整体配筋图是在梁平面布置图上采用平面注写方式或截面注写方式表达框架梁的截面尺寸、配筋的一种方法。
图1.2.2为采用传统方法表示框架梁的详图，需要画出框架梁的立面，根据配筋的变化需要画出断面图，并要表示梁的标高、钢筋的断点、并还需要画出钢筋简图或钢筋表。
图1.2.3是采用平面整体表示方法，平面注写方式表示同一根框架梁的施工图，除了不需要详细画梁的立面和剖面外，还可以直接在平面图上标注。
采用平法表示梁的施工图时，需要对梁进行分类与编号，其编号的方法应符合表1.2.1的规定。
表1.2.1 梁编号(XX).(XXA)或非框架梁L XX(XXB)悬挑梁XL(XX).(XXA)或井字梁JZL XX(XXB)图1.2.2 KL-1配筋图（传统方法）图1.2.3 KL-1配筋图（平法）（1）平面注写方式平面注写方式包括集中标柱与原位标注两部分。
集中标柱——表达梁的通用数值。
原位标柱——表达梁的特殊数值。
当集中的某项数值不适用于梁的某部位时，则将该项数原位标柱，施工时原位标柱取值优先。
集中标注集中标注的形式如图1.2.4所示。
①梁截面标准规则。
当梁为等截面时，用b×h表示。
当为加腋梁时用b×h Y c1×c2表示，其中c1为腋长，c2为腋高（图1..2.4）。
当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即b×h1/h2。
KL-1(3)300×600——梁编号（跨数）截面宽×高。
mailto:φ8@100/200(2φ8@100/200——箍筋直径、加密区间距/非加密区间距（箍筋肢数）。
2Φ25 ——通长筋根数、直径。
G2φ12 ——构造钢筋根数、直径。
（-0.05）——梁顶标高与结构层标高的差值，负号表示低于结构层标高。
图1.2.4 集中注写的形式②箍筋的标柱规则。
当箍筋分为加密区和非加密区时，用斜线“/”分隔，肢数写在括号内，如果无加密区则不需用斜线。
当抗震结构中的框架梁采用不同的箍筋间距和肢数时，也可用斜线“/”将其分隔开表示。
例如：13φ8@150/200(4)，表示梁的两端各有13个φ8箍，间距150；梁跨中箍的间距为200，全部为4肢箍。
又如13φ8@150(4)/150(2)，表示梁两端各有13个φ8的4肢箍，间距150；梁跨中为φ8双肢箍箍筋间距为150。
③在梁上部既有通长钢筋又有架立筋时，用“+”号相联标柱，并将通长筋写在“+”号前面，架立筋写在“+”号后面并加括号。
例如，当梁配置四肢箍时，用2φ22+（2φ12）表示，其中2φ22为通长筋，（2φ12）为架立钢筋。
若梁上部仅有架立筋无通常钢筋，则全部写入括号内。
当梁的上部纵向钢筋和下部纵向钢筋均为通常筋，且多数跨配筋相同，此时可将标准写在梁的下侧，并用分号“；”隔开。
图1.2.3表示梁上部为3Φ22通长筋，梁下部为4φ25通长筋。
④梁侧钢筋的标注规则。
梁侧钢筋分为构造配筋和受扭纵筋。
当梁的腹板高度≥450mm时，就需要配置构造梁侧钢筋，构造钢筋用大写字母G打头，接着标注梁两侧的总配筋量，且对称配置。
例如G4φ12，表示在梁的每侧各配2φ12构造钢筋。
受扭纵筋用N打头。
例如N6φ18，表示梁的每侧配置3φ18的纵向受扭钢筋。
⑤梁顶高差的标柱规则梁顶高差是指梁顶与相应的结构层的高度差值，当梁顶与相应的结构层标高一致时，则不标此项，若梁顶与结构层存在高差时，者将高差值标入括号内。
例如（-0.05）表示梁顶低于结构层0.05m；若为（0.05）表示梁顶高于结构层0.05m。
原位标注法①梁支座上部纵筋该部位标注包括梁上部的所有纵筋，即包括通长筋。
当梁上部纵筋不止一排时用斜线“/”将各排纵筋从上自下分开。
如6φ25（4/2），表示梁支座的上一排钢筋为4φ25，下排钢筋为2φ25。
当同排纵筋有两种直径时，用加号“+”将两种规格的纵筋相联表示，并将角部钢筋写在“+”号前面。
例如2φ25+2φ22 表示2φ25放在角部，2φ22放在顶梁的中部。
当梁上部支座两边的纵向筋规格不同时，须在支座两边分别标注；当梁上部支座两边纵筋相同时，可仅在支座一边标注，另一边可省略标注。
②梁下部纵向钢筋当梁下部纵向钢筋多于一排时，用“/”号将各排纵向钢筋自下而上分开。
例如梁下部注写为6φ25（2/4）表示梁下部纵向钢筋为两排，上排为2φ25，下排为4φ25，全部钢筋伸入支座当梁下部纵向钢筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。
例如梁下部注写为6φ25 2(2)/4 表示梁下部为双排配筋，其中上排2φ25不伸入支座，下排4φ25全部伸入支座。
当梁上部和下部均为通长钢筋，而在集中标注时已经注明，则不需在梁下部重复做原位标注。
③附加箍筋和吊筋的标注当多数附加箍筋和吊筋相同时，可在梁平法施工图上统一注明，否则直接画在平面图的主梁上，用引出线标注总配筋数（附加箍筋的肢数注在括号内）见图1.2.5。
图1.2.5 附加箍筋和吊筋的标注④当在梁上集中标注的内容不适用于某跨时，则采用原位标注的方法标注此跨内容，施工时原位标注优先采用。
（2）梁的截面注写方式梁的截面注写方式是在按层绘制的梁平面布置图上分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在剖面上注写截面尺寸和配筋的具体数值表示梁的施工图。
采用这种表达方式，适用于表达异形截面梁的尺寸与配筋，或平面图上梁距较密的情况，如图1.2.6。
图1.2.6梁的截面注写方式截面注写方式可以单独使用，也可以与平面注写方式结合使用，当然当梁距较密时也可以将较密的部分按比例放大采用平面注写方式。
