应变仪说明书

动态应变放大器的操作方法软件使用说明前面讲述了YD-21和 YF-3型的调节方法，下面以YF-3型应变放大器为例详细讲述信号采集软件Vib'SYS的操作步骤。

7.1 数据采集仪的连接WS-P系列采集仪模拟输入采用标准的BNC接口可连接输出范围在5 V或10 V的模拟电压信号采集仪的所有输入通道的接地端是连接在一起的单端共地选择电压输出端，设定桥压为5V，连接通道一，7.2 启动程序：打开电脑：点击桌面上的图标，进入控制选项界面7.3 高速数据采集信号采集-----输入文件-----设定采集频率----开始通道----放大增益-----采集时间1 直接(手动)数据采集这种采集需要选择采集文件输入采集频率(Hz)采集时间(Sec)采集开始通道采集结束通道和程控增益参数当试验就绪以后按开始采集按钮开始采集采集过程将持续若干秒(采集时间参数) 选择高速数据采集按钮：进入高速采集控制界面：点击出现输入文件名对话框：输入文件名，此时文件扩展名为.AD,例如此时输入名称为YF3-800.点击保存，此时采集数据将会存放到你指定的地址（本例中存放在桌面）。

然后输入采样频率：800HZ，开始通道和结束通道均为1通道，采集放大增益为2。

注意：采样频率的设定一般是在测试之前实现估计被测的频率，在不知道的情况下建议取消值，如果取值过大则容易烧坏AD板，此处实验取800HZ。

增益放大倍数，使显示图形幅值在窗口三分之二以上的区域为最佳，增益取值也不可过大，否则容易溢出，或扩大本底噪音信号使采集失真。

采集时间：单位为秒，采集数据是跟采集频率和采集时间有关的，采集数据数量=采集频率×采集时间。

此处采集时间取100秒，那么采集数据=800×100=80000个数据。

建议采集时间设定不易太小一般在20秒以上否则采集图形不容易显示。

2 峰值触发采集采集的另一种方式就是触发采集，这种采集需要选择采集文件输入采集频率(Hz)每次触发的采集时间(Sec)采集开始通道采集结束通道程控增益触发峰值(电压伏)触发峰值控制通道和是否选择多次触发参数当试验就绪以后按开始触发采集按钮开始等待采集当模拟输入信号的幅值达到或超过触发峰值时开始次采集如果已选择多次触发采集方式那么采集继续等待下次触发采集，选择多次触发采集可应用于连续激励试验数据采集这样可只采集触发后的信号去掉多余的信号采集触发采集还采用了不丢头技术既触发峰值达到或超过触发峰值以后开始采集但同时也保存了触发点以前的一段信号使采集的信号是连续信号是在被测件发出某一指定信号时开始采集，一般是指当采集到的信号峰值达到某一值时开始采集。

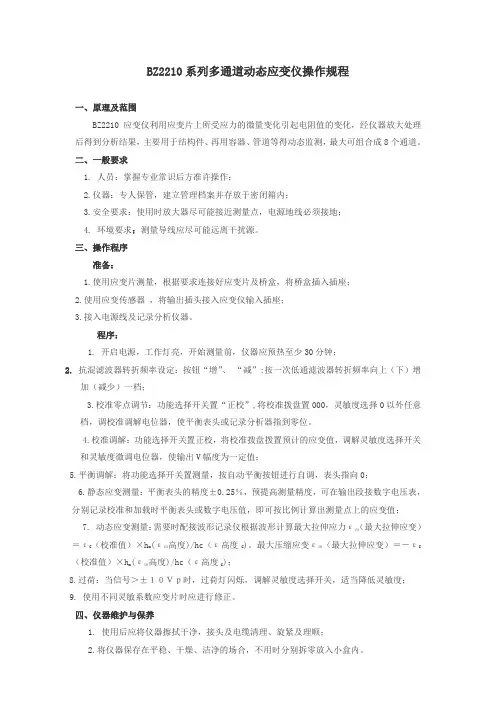

BZ2210系列多通道动态应变仪操作规程一、原理及范围BZ2210应变仪利用应变片上所受应力的微量变化引起电阻值的变化，经仪器放大处理后得到分析结果，主要用于结构件、再用容器、管道等得动态监测，最大可组合成8个通道。

二、一般要求1. 人员：掌握专业常识后方准许操作；2.仪器：专人保管，建立管理档案并存放于密闭箱内；3.安全要求：使用时放大器尽可能接近测量点，电源地线必须接地；4. 环境要求：测量导线应尽可能远离干扰源。

三、操作程序准备：1.使用应变片测量，根据要求连接好应变片及桥盒，将桥盒插入插座；2.使用应变传感器，将输出插头接入应变仪输入插座；3.接入电源线及记录分析仪器。

程序：1. 开启电源，工作灯亮，开始测量前，仪器应预热至少30分钟；2.抗混滤波器转折频率设定：按钮“增”、“减”:按一次低通滤波器转折频率向上（下）增加（减少）一档；3.校准零点调节：功能选择开关置“正校”,将校准拨盘置000，灵敏度选择0以外任意档，调校准调解电位器，使平衡表头或记录分析器指到零位。

4.校准调解：功能选择开关置正校，将校准拨盘拨置预计的应变值，调解灵敏度选择开关和灵敏度微调电位器，使输出V幅度为一定值；5.平衡调解：将功能选择开关置测量，按自动平衡按钮进行自调，表头指向0；6.静态应变测量：平衡表头的精度±0.25％，预提高测量精度，可在输出段接数字电压表，分别记录校准和加载时平衡表头或数字电压值，即可按比例计算出测量点上的应变值；7. 动态应变测量：需要时配接波形记录仪根据波形计算最大拉伸应力εｍ（最大拉伸应变）＝εC（校准值）×h m(εｍ高度)/hc（ε高度C)。

最大压缩应变εｍ（最大拉伸应变）＝－εC （校准值）×h m(εｍ高度)/hc（ε高度C)；8.过荷：当信号＞±１０Ｖｐ时，过荷灯闪烁，调解灵敏度选择开关，适当降低灵敏度；9. 使用不同灵敏系数应变片时应进行修正。

基康仪器（北京）有限公司版权所有 Copyright ©2005
本仪器的安装、维护、操作都要由专业技术人员进行。基康仪器（北京）有限公司对产品有更改的权利， 产品更改信息恕不另行通知。
本文件所含信息归基康仪器（北京）有限公司所有。本文件中所有信息、数据、设计、以及所含图样都属 基康仪器（北京）有限公司所有，未经基康仪器（北京）有限公司书面许可，不得以任何形式（包括影印或其 他任何方式）翻印或复制、间接或直接透露给外界团体。
BGK-4200/4210振弦式应变计安装使用手册
1
1. 简介
BGK-4200 型振弦式应变计主要用于大体积混凝土结构中，诸如基础、桩、桥梁、大 坝、密闭壳、隧道衬砌等的长期应变测量，见图 密封端块
热敏电阻
装有热缩管的保护管
激励与接收线圈
O 型密封端块
钢弦
仪器标称长度 ( 153 mm)
北京基康公司提供便携式读数仪或数据采集仪，例如型号 BGK-408 或 MICRO－10 或 MICRO-40 自动数据采集设备，它们与任一基康振弦式应变计连接使用，能提供激振钢弦所需的 脉冲电压，所测频率可直接显示为频率模数。
本手册包括安装指导、读数、数据处理步骤以及故障排除指导。
BGK-4200/4210振弦式应变计安装使用手册
2.1. 将仪器埋入混凝土 ........................................................................................... 2 2.2. 采用浇筑预制块或灌浆安装 ........................................................................... 3 2.3. 多向应变计与无应力计的安装埋设 ............................................................... 4 2.4. 电缆保护和终端连接 ....................................................................................... 5 2.4. 雷电防护 ........................................................................................................... 5 3. 读数 ............................................................................................................................ 6 3.1. GK-403读数仪操作 ........................................................................................... 7 3.2. BGK-408读数仪操作 ......................................................................................... 7 3.3. MICRO-10或BGK－Micro数据采集仪的设置 ................................................... 8 3.4. 温度测量 ........................................................................................................... 9 4．数据处理 ...................................................................................................................... 9 4.1.GK-403读数仪的“B”档 ................................................................................. 10 4.2.应变分辨率 ....................................................................................................... 10 4.3.温度影响 ........................................................................................................... 10 4.4 收缩影响 ........................................................................................................... 11 4.5 徐变影响 ........................................................................................................... 11 4.6 自身影响 ........................................................................................................... 11 5．故障排除 .................................................................................................................... 11 附录B－半导体温度计温度计算公式 ............................................................................ 15

动态应变仪5922使用心得1，保养篇机器为精密仪器，因此请注意保护好接口，防止沙尘等落入接口导致仪器失灵或接触不良，如DH610电磁振动传感器在使用完后记得装上Q9保护头，并将1394接口用专用帽子封住，连接数据线的接头应该用薄膜等密封，防止氧化。

此外，采集仪及传感器均为精密仪器，注意防摔。

2，准备篇首先安装软件，然后将笔记本的1394接口与动态仪连接起来，采集前需将振动传感器或应变适调器连接至机器，注意该设备不支持热拔插，因此在设置传感器时或重新焊接应变片时请关机，机器会自动识别测量类型：电压测量和应力应变，前者测量加速度或速度，后者测量应变应力。

在进行精密测量前，请将机器预热1小时。

3，使用篇（1）测量加速度，先将振动传感器上档位调至0，然后接通电源，启动软件，首先设置运行参数，采样频率代表1秒钟采集的次数，采样频率越高则采集越精确，但是存储空间越大，在测量加速度时设置为桥梁振动频率的6倍左右，一般设置为50HZ，分析频率是和采样频率一起的，它代表该页面显示的数据量，一般不用管，采样方式设置为连续采样，触发方式为自由采集，其他的参数不用设置。

然后设置通道参数，点击下方通用参数，通道号1-1，1-2，1-3，1-4对应机器上的接口依次为左上左下右上右下，测量类型在此显示电压测量。

完了再点击通道子参数，这些参数尤其重要，首先将灵敏度按标定的卡片一一对应输入，然后选择量程，量程越小越精确，但不要太小，太小可能导致削波从而丢失数据，一般设置中等偏上（当量程太小采集时通道旁的灯会变红，正常应该是蓝色，闪烁表示在采集）。

最后把输入方式改成SIN-DC，并把滤波设为ON。

剩下的上限频率是指当频率超过仪器将不予采集，一般不用设置。

各项参数设置完成后进行清零，然后开始采集，新建一个文件夹并保存，此时仪器开始初始化并采集，由于传输的原因，采集一般会滞后几秒钟，因此在采集重要的数据要提前采集，并且延后停止，这是因为软件是按快来保存的，最后不足1024的快将会被抛弃。
