应变电测法和电阻应变仪的使用方法电阻应变仪是电测实验应力分析中,通过粘贴于结构构件上的应变计测量构件应变的专用仪器。
实验室当前使用的两种型号的电阻应变仪均是自动平衡的数字应变仪,单台应变仪一批次最多可以接入12枚粘贴于构件上的应变计,俗称有12个测量通道。
在材料力学实验中有9项实验分别用到电阻应变仪,它们是弯曲正应力实验;电测法测扭转切变模量G实验;扭弯组合变形主应力测定和内力素分离实验;压杆临界压力测定实验;动应力和冲击应力实验;4项创新实验:两种不同材料组成的胶接叠梁实验,预应力提高结构承载能力实验;构件在内压、弯曲、轴力联合作用下E,μ测定和内力分离实验;双肢压杆实验。
因此要求同学能正确掌握电阻应变仪的接线(组桥)和使用方法,它对高质量完成实验是非常重要的。
使用电阻应变仪进行电测应力分析实验的几点共性的规定1、实验室所有电测构件上应变计的引线均用不同颜色的导线以区分应变计的贴片位置和方向,在把它们接到电阻应变仪不同通道(有1,2,3…12共12个通道)接线排上时,一定要记录该通道所测应变是代表哪一点哪一方向的应变。
2、在进行静态多点应变测量(加一级载荷同时测量2个测点以上的应变)时,所有测点测量片的两根引线均接到应变仪不同通道接线排上的A,B接线柱上,温度补偿片单独接到应变仪最左边无测点通道号的公共补偿接线柱上。
3、多点应变测量接线时应遵循由上而下,同一高度的两枚应变计则先前而后,有环轴向应变计的先环向后轴向的原则,分别按顺序接到应变仪的1,2 (12)通道上。
这样便于在测量过程中及时进行比较及时纠正错误。
4、单点应变测量时,随便接到哪一个通道均可,测量片接A,B桥臂,补偿片接B,C桥臂。
5、粘贴于不同教学构件上的应变计灵敏系数可能不同,测量前均要对使用的应变仪进行灵敏系数设定(设定方法见应变仪具体介绍)。
6、所有接上应变计导线的接线柱必须拧紧,测量过程中不允许拉动导线,因是电阻变化转变成应变的测量,任何松懈的接线和测量中拉动导线都会引起接触电阻的变化,造成应变读数的变动。
动态应变放大器的操作方法软件使用说明前面讲述了YD-21和 YF-3型的调节方法,下面以YF-3型应变放大器为例详细讲述信号采集软件Vib'SYS的操作步骤。
7.1 数据采集仪的连接WS-P系列采集仪模拟输入采用标准的BNC接口可连接输出范围在5 V或10 V的模拟电压信号采集仪的所有输入通道的接地端是连接在一起的单端共地选择电压输出端,设定桥压为5V,连接通道一,7.2 启动程序:打开电脑:点击桌面上的图标,进入控制选项界面7.3 高速数据采集信号采集-----输入文件-----设定采集频率----开始通道----放大增益-----采集时间1 直接(手动)数据采集这种采集需要选择采集文件输入采集频率(Hz)采集时间(Sec)采集开始通道采集结束通道和程控增益参数当试验就绪以后按开始采集按钮开始采集采集过程将持续若干秒(采集时间参数) 选择高速数据采集按钮:进入高速采集控制界面:点击出现输入文件名对话框:输入文件名,此时文件扩展名为.AD,例如此时输入名称为YF3-800.点击保存,此时采集数据将会存放到你指定的地址(本例中存放在桌面)。
然后输入采样频率:800HZ,开始通道和结束通道均为1通道,采集放大增益为2。
注意:采样频率的设定一般是在测试之前实现估计被测的频率,在不知道的情况下建议取消值,如果取值过大则容易烧坏AD板,此处实验取800HZ。
增益放大倍数,使显示图形幅值在窗口三分之二以上的区域为最佳,增益取值也不可过大,否则容易溢出,或扩大本底噪音信号使采集失真。
采集时间:单位为秒,采集数据是跟采集频率和采集时间有关的,采集数据数量=采集频率×采集时间。
此处采集时间取100秒,那么采集数据=800×100=80000个数据。
建议采集时间设定不易太小一般在20秒以上否则采集图形不容易显示。
2 峰值触发采集采集的另一种方式就是触发采集,这种采集需要选择采集文件输入采集频率(Hz)每次触发的采集时间(Sec)采集开始通道采集结束通道程控增益触发峰值(电压伏)触发峰值控制通道和是否选择多次触发参数当试验就绪以后按开始触发采集按钮开始等待采集当模拟输入信号的幅值达到或超过触发峰值时开始次采集如果已选择多次触发采集方式那么采集继续等待下次触发采集,选择多次触发采集可应用于连续激励试验数据采集这样可只采集触发后的信号去掉多余的信号采集触发采集还采用了不丢头技术既触发峰值达到或超过触发峰值以后开始采集但同时也保存了触发点以前的一段信号使采集的信号是连续信号是在被测件发出某一指定信号时开始采集,一般是指当采集到的信号峰值达到某一值时开始采集。

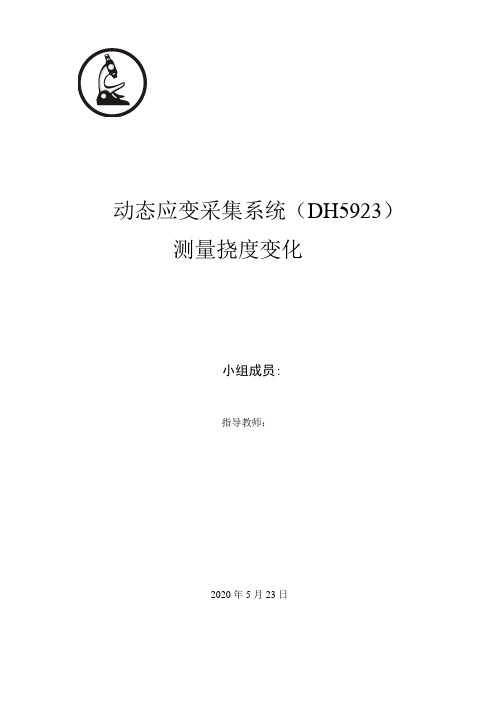

动态应变采集系统(DH5923)测量挠度变化小组成员:指导教师:2013年4月29日一、实验目的:1.掌握动态电阻应变仪的使用方法;2.学习动态数据采集分析系统的使用方法。
二、实验仪器设备1.动态电阻应变仪;2.数据采集分析系统(电子计算机);3.位移机;4.贴好应变片的实验对象。
三、实验步骤1.测定标定开机运行,检查完成后新建文档,在实验对象施加重物,测量标定加载前百分表的读数:750=l加载后百分表的读数:1241=l所以挠度变化为:49751240=-=-=∆l l l加载后应变仪数据由4.0-变化到1.12所以标定为92.3)4.0(1.1249=--=∆∆=ξξl2.重建文档,开始逐级加载,采集数据,生成数据文件(部分如下)时间(s)1_309:28:55 : -88.283109:28:55 : -88.23709:28:55 : -88.189909:28:55 : -88.314509:28:55 : -88.267909:28:55 : -88.188609:28:55 : -88.232809:28:55 : -88.256109:28:55 : -88.210409:28:55 : -88.172609:28:55 : -88.215909:28:55 : -88.093209:28:55 : -88.155909:28:55 : -88.312709:28:55 : -88.209309:28:55 : -88.233809:28:55 : -88.148409:28:55 : -88.195209:28:55 : -88.26613.进行数据分析,绘制应变与挠度曲线 156111211681224128013361挠度曲线时间挠度系列1156111211681224128013361应变曲线时间应变系列1-600-400-200200400-100-50050100应变与挠度曲线应变挠度系列1四、实验结论通过对实验对象的逐级加载获得的数据分析,可以得出,应变与挠度之间成正比关系,应变越大,挠度也越大。
动态电阻应变仪原理、检定及维护摘要:文章介绍了动态电阻应变仪工作原理及应用、阐述检定步骤,总结使用和维护注意事项。
关键词:动态电阻应变仪;原理;检定;维护1 动态电阻应变仪的原理及应用应变仪是测量结构及材料在荷载作用下变形的应力分析仪器。
如果配备相应的传感器,也可测量力、压力、扭矩、位移、振幅等物理量或物理量变化过程。
它是实验应力分析的可靠工具。
应变仪按其测量应变变化频率范围可分为静态应变仪和动态应变仪。
动态电阻应变仪应用于测量随时间变化的动态应变,其工作频率一般在5千赫兹以下。
它由测量电桥、放大器和滤波器等组成。
动态应变仪要与记录器配套使用,记录结果可直接反映被测应变信号的大小和变化。
常用动态应变仪有:江苏东华测试技术股份有限公司生产的dh5908g无线动态应变测试分析系统,日本生产的pcd-300动态应变仪,北京东方振动和噪声技术研究所生产的sa-4动态应变仪,日本生产的dra-107a动态数据采集仪,德国生产的cronos-pl2-dio动态应变仪。
动态应变仪应用实例有:飞机发动机涡轮转子叶片台架试验,用高温应变计测叶片动应力,模拟返回舱结构在起吊和运输过程中动应力测试,空调机管路动应力测试,铁路机车转向架构架动应力测试。
2 动态电阻应变仪的检定步骤由于电阻应变仪的广泛使用,对电阻应变仪进行定期校准或检定,以确保其测量结果的准确、可靠是十分必要的。
根据jjg 623-2005《电阻应变仪》检定规程,动态电阻应变仪后续检定需要检定外观和开关状态、示值误差、非线性误差、标定值误差、衰减误差、频响误差、低通滤波器滤波特性、零位漂移和示值稳定性等项目。
其检定一般步骤和方法如下:(1)按仪器说明书所规定的方法接线,预热,对应变仪外观和开关状态进行检查,然后将动态应变仪进行零位平衡和灵敏度调定。
(2)示值误差检定:若被检应变仪系统由“应变仪+数据采集器+计算机”组成,则需进行该项检定。
用标准模拟应变量校准器给出被检定点的标准应变值,从计算机上读取该应变读数值,计算被检应变仪系统示值误差。
动态电阻应变仪仪器概述动态电阻应变仪是一种用于测量材料动态应变特性的仪器,主要应用于材料动态力学性能测试、材料高速碰撞试验、爆炸冲击试验等领域。
该仪器利用负载电阻和微弱电压的变化来测量材料的应变特性和变形速率。
工作原理动态电阻应变仪的工作原理是利用材料在受到外力作用时发生的应变使其电阻发生变化。
仪器的测试电路包括电流源、负载电阻、标准电阻和电压输入模块。
当电流通过测试物体时,其电阻随着受力的大小和方向发生变化,可以通过电压输入模块感测到电阻的变化,从而得到受力和应变的关系。
仪器特点动态电阻应变仪具有以下特点:1.高灵敏度:该仪器所采用的负载电阻和标准电阻均具有高灵敏度,可以精确测量材料的微小变化。
2.宽测试范围:该仪器可测试多种材料的动态应变特性,与材料的硬度、密度、形状等因素无关。
3.高精度:该仪器具有高精度、高分辨率的特点,可测量微弱应变信号。
4.易操作:该仪器操作简单,易于掌握,方便实用。
应用领域由于动态电阻应变仪可以对材料动态应变特性进行精确测量,因此在材料科学和工程领域有着广泛的应用。
主要应用于以下领域:1.材料的高速碰撞试验:在汽车和船舶设计中,需要对部件在高速碰撞时的应力和变形进行测试,动态电阻应变仪可以精确测量碰撞时的应变和变形速率。
2.爆炸冲击试验:在军事和民用领域,需要对材料在爆炸冲击下的变形和破坏行为进行测试,动态电阻应变仪可对这些变化进行精确的记录和分析。
3.动态力学性能测试:在材料科学和工程领域,需要对材料的动态力学特性进行测试,例如材料的弹性模量、泊松比、动态损伤特征等。
总结动态电阻应变仪是一种精密测量材料动态应变特性的仪器,在材料科学和工程领域有着广泛的应用。
其高灵敏度、宽测试范围、高精度和易于操作的特点,使其成为材料科学和工程领域不可或缺的测试仪器之一。
电阻应变式传感器说明书电阻应变式传感器设计说明书⽬录⼀、设计题⽬要求与分析————————— 1⼆、扭矩测量及应变⽚的基本原理—————1三、总体⽅案的确定———————————7四、传感器的设计————————————71传感器类型的选择2传感器设计及结构图3静动态扭矩传感器设计计算原理4使⽤寿命与静校核⽅法五、测控电路的设计计算和相应的原理设计图——141测量电路的设计⽅法和要求2低功耗设计3换向电路4放⼤电路5转向电路6中央处理电路7受控电源电路8软件设计六、精度误差分析—————————————18七、参考⽂献——————————————20⼋、付autocad图__________________________ 23⼀、设计题⽬要求与分析1、设计测扭矩的传感器。
2、设计要求与分析1)动静扭矩都可以测量2)精度⾼,稳定性好,抗⼲扰性强3)不需要反复调零既可以连续测量正反转扭矩4)使⽤条件:转矩测量仪⼀般⽤在机器之间的传动轴上,所以振动⼤,灰尘、油雾、⽔污⽐较多,故要求传感器封装在⼀起,只留下两个轴端在外⾯;⼯作温度在-20~150C0。
⼆、扭矩测量及应变⽚的基本原理A、应变⽚的结构,材料和类型1.敏感栅1)丝式应变⽚, =0.012~0.05mm⾦属细丝绕成栅状,栅长l=0.2,0.5,1.0,100,200mm等。
2)箔式应变⽚,由厚度为0.003~0.01mm的⾦属箔⽚制成各种图形的敏感栅,亦称应变花,如图2-4所⽰。
其优点(1)制造技术能保证敏感栅尺⼨准确,线条均匀和适应各种不同测量要求的形状,其栅长可做到0.2mm;(2)敏感栅薄⽽宽,与被测试件粘贴⾯积⼤,黏结牢靠,传递试件应变性能好;(3)散热条件好,允许通过较⼤的⼯作电流,从⽽提⾼了输出灵敏度;(4)横向效应⼩;(5)蠕变和机械滞后⼩,疲劳寿命长。
3) ⾦属薄膜应变⽚,利⽤其空镀膜等⽅式在绝缘基底上制成各种形状的薄膜敏感栅,膜厚⼩于1 m。
