装配图画法—齿轮泵、安全阀

底面Ra可取3.2，一般端面可取6.3等。 ③ 需加工的自由表面（不与其它零件接触
的表面）: Ra值可取25~12.5，如螺栓
孔等。
(5) 根据零件在部件中的作用和加工条件，确 定零件图的其它技术要求。
41
第四十一页，共45页。
第四十二页，共45页。
根
据
泵 体 零 件 图
齿 轮 泵 装 配 图
拆
画
6. 画细部结构 弹簧、销钉等。
24
第二十四页，共45页。
7. 完成装配图 检查无误后
加深图线，画剖 面线，标注尺寸， 对零件进行编号， 填写明细栏、标 题栏，书写技术 要求等，完成装 配图。
25
第二十五页，共45页。
小结
1. 掌握装配图的规定画法、特殊画法。
2. 画装配图首先选好主视图，确定较好的视图 表达方案，把部件的工作原理、装配关系、
1.零件编号
⑴ 编号方法
※ 画黑点
•
•
※ 画指引线
※ 横线或圆
细实线
7
(6~8mm长)
7
※ 数字(5或7号字)
5 6 7
第十六页，共45页。
螺纹紧固件的编号形式
7
567
6
5
567
16
⑵ 相同零件只对其中一个编号, 其数量填在
明细栏内。 ⑶ 指引线不能相交, 在通过剖面线的区域时
不能与剖面线平行。
⑷ 零件编号应按顺时针或逆时针方向顺序
读装配图是工程技术人员必备的一种能力，在 设计、装配、安装、调试以及进行技术交流时，都 要读装配图。 读装配图的要求：
＊了解部件的功用、使用性能和工作原理。
＊弄清各零件的作用和它们之间的相对位置、

齿轮油泵装配图
⒉ 分析部件的工作原理
从表达传动关系的视
图入手，分析部件的工
作原理 。 如图所示，当主动 出油口
进油口
齿轮逆时针转动，从
动齿轮顺时针转动时，
齿轮啮合区右边的压
力降低，油池中的油
在大气压力作用下，
从进油口进入泵腔内。
齿轮油泵工作原理
随着齿轮的转
动，齿槽中的油不断沿箭头方向被轮齿带到左边，高
返回
返回
返回
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
传动齿轮11
根据齿轮油泵装配图拆画的泵体零件图
由装配图拆画零件图
从齿轮油泵中拆出泵体过程演示
（1）从装配图中分离零件
（1）从装配图中分离零件，想象零件结构、形状
wcg
a）分离零件
b) 想象零件形状
分离零件，想象零件形状
主视图：全剖视 左视图、右视图： 反映外形
泵体表达方案的选择
（2）重新确定零件的表达方案
重新确定零件表达方案
（3）标注尺寸及技术要求，填写标题栏。
如图所示，当主动
齿轮逆时针转动，从
动齿轮顺时针转动时，
进油口
齿轮啮合区右边的压 力降低，油池中的油 出油口
在大气压力作用下，
从进油口进入泵腔内。
随着齿轮的转动，齿
槽中的油不断沿箭头
方向被轮齿带到左边， 高压油从出油口送到
齿轮油泵工作原理
输油系统。
压油从出油口送到输油系统。
装配图
齿轮油泵工作原理动态演示
端
齿
盖
顶
上
轴左 孔与轴视图
与泵体内主视图主视图
壁的的源自配配合合

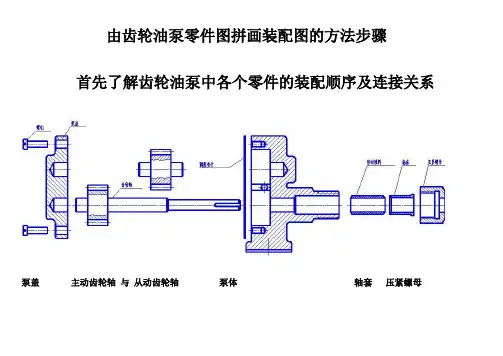

由齿轮油泵零件图拼画装配图的方法步骤首先了解齿轮油泵中各个零件的装配顺序及连接关系泵盖主动齿轮轴与从动齿轮轴泵体轴套压紧螺母根据齿轮油泵零件图拼画装配图的方法步骤一、1、绘图框和标题栏、明细表；2、选择主视图投影方向及表达方法（全剖），选择左视图表达方法（半剖）。

3、进行图形布局，画出主左视图作图基准线；4、从内到外绘图，根据两轴距离定位，先绘一对齿轮轴。

详见教材P268 单个齿轮画法见图8-25，装配啮合画法见图8-26规定画法和简化画法（在零件测绘中，齿轮表达错误较多）5、根据零件图尺寸，绘泵盖主视图（全剖）左视图（沿泵体泵盖结合面剖切）（画出半个泵盖外型）6、根据螺钉代号（M6X20 GB/T 67-2000），查出尺寸（或按比例），绘制螺钉。

参见教材P260 图8-13 螺钉的画法和螺钉连接的画法参见教材P260 图8-13 螺钉的画法和螺钉连接的画法7、根据泵体零件图尺寸，绘泵体外轮廓参见教材P265 图8-22（a) 双头螺柱旋入端画法完成螺钉连接的画法8、绘泵体剖面线加垫片参见教材P260 图8-13 螺钉连接的画法9、根据轴套尺寸，绘制填料和轴套（没打剖面线时,轴套的定位，相当于压紧螺母全部旋紧位置）加上填料，轴套打剖面线后10、根据零件图尺寸，绘压紧螺母（轴套和压紧螺母要留有压紧旋紧的余地）参见教材P330 图10-7（a) 密封装置的画法绘制压紧螺母，注意轴套的位置。

11、左视图（沿泵体和泵盖的结合面剖切后，齿轮轴横断面、螺钉横断面画法）参见教材P339 图10-14 齿轮油泵装配图12、左视图，进油孔局部剖切画法二、尺寸标注：1. 性能尺寸（兼连接尺寸）：G1/4 进油管口尺寸2. 装配尺寸：（1）配合尺寸：齿轮与泵体配合尺寸：直径40H8/f7, 齿轮轴与泵体泵盖孔配合尺寸：直径14H7/f6,轴套与泵体配合尺寸：直径18H7/f6.（2）连接尺寸：M263.安装尺寸：35，46，63，70；4.4. 总体尺寸：172，90，115。

图4-2 齿轮传动的常见类型
任务1 齿轮油泵装配图的识读
二、相关知识
1．直齿圆柱齿轮的几何要素(图4-3) ①齿顶圆：通过轮齿顶部的圆，其直径用da表示。 ②齿根圆：通过轮齿根部的圆，其直径用df表示。 ③分度圆：是一个假想圆，在该圆上，齿厚s与 齿槽宽e的弧长相等。 分度圆直径用d表示，它是设计、制造齿轮时计 算各部分尺寸的基准圆。 ④齿距：分度圆上相邻两齿廓对应点之间的弧长，图4-3 齿轮的几何要素及其代号 用p表示。 ⑤齿高：齿顶圆与齿根圆之间的径向距离，用h 表示。 ·齿顶高：齿顶圆与分度圆之间的径向距离，用 ha表示。 ·齿根高：齿根圆与分度圆之间的径向距离，用 hf表示。 ·齿高：h=ha+hf。 心距：两啮合齿轮轴线之间的距离，用a表示。
如图4-1所示为齿轮油泵装配图，其识读过程可以分解为以下两个任务。
项目4 齿轮油泵装配图的识读
①齿轮油泵装配图的 识读。 ②齿轮油泵泵体零件 图的拆画
图4-1 齿轮油泵装配图
任务1 齿轮油泵装配图的识读
一、任务分析
齿轮油泵是机器中用来输送润滑油的一个部件．齿轮油泵装配 图的识渎要求是：
①了解齿轮油泵部件的工作原理和使用性能。 ②弄清各零件在部件中的功能、零件间的装配关系和连接方式。 ③读懂部件中主要零件的结构形状。 ④了解装配图中标注的尺寸及技术要求。 要识读齿轮油泵装配图，还需要学习有关齿轮方面的知识。
图4-8 齿轮油泵工作原理
任务1 齿轮油泵装配图的识读
三、任务实施
如图4-8所示，当主动轮逆时针方向转动时，带动从动轮顺时针方向 转动，两轮啮合区内右边的油被齿轮带走，压力降低形成负压，油池内 的油在大气压力作用下进入油泵低压区内的吸油口，随着齿轮的转动， 齿槽中的油不断沿箭头方向被带至左边的压油口把油压出，送至机器中 需要润滑的部分。
