散热器压力试验记录

工程安全和功能检验资料核查及主要功能抽查记录表工程名称施工单位
序号项
目
安全和功能检查项目
份
数
施工单位监理（建设单位）
抽查
结果
抽
查
人
核查
意见
核查
人
核查
意见
核查人
1
建
筑
与
结
构屋面淋水试验记录
2地下室防水效果检查记录
3有防水要求的地面蓄水试验记录
4建筑物垂直度、标高、全高测量记录
5抽气（风）道检查记录
6幕墙及外窗气密性、水密性、耐风压检测报告
7建筑物沉降观测测量记录8节能、保温测试记录
9室内环境检测报告
10
1
给
排
水
与
采
暖给水管道通水试验记录
2暖气管道、散热器压力试验记录3卫生器具满水试验记录
4消防管道、燃气管道压力试验记录5排水干道通球试验记录
6
1
建
筑
电
气照明全负荷试验记录
2大型灯具牢固性试验记录
3避雷接地电阻测试记录
4线路、插座、开关接地检验记录5
1通
风
与
空
调通风、空调系统试运行记录
2风量、温度测试记录
3洁净室洁净度测试记录
4制冷机组试运行调试记录
1智
能
建
筑系统试运行记录
2系统电源及接地检测报告
1建
筑
节
能围护结构现场实体检验
2系统节能性能检测
3
结论（由监理或建设单位填写）：总监理工程师（建设单位项目负责人）：施工单位项目负责人：
年月日年月日注：抽查项目由验收组协商确定。

室内采暖系统水压试验及调试检验批质量验收记录一、背景和目的为确保室内采暖系统的正常运行和使用安全，依据相关标准和规范，对系统进行水压试验及调试检验批质量验收。

二、验收范围本次质量验收范围包括室内采暖系统的液压试验和调试。

三、检验依据和方法按照国家相关标准以及建筑行业规范的要求进行。

四、验收内容和结果记录1.检验准备在验收前，需做好准备工作，包括准备检验材料、检测仪器和设备，并对其进行校验、检修和清洗。

2.液压试验进行液压试验前，先检查安全阀、排污阀等是否安装正确，并检查系统的密封性能。

然后，按照设计要求进行液压试验，记录测试结果。

3.调试检验对室内采暖系统的各个部分进行调试检验，包括热水管道、散热器、供暖设备等。

通过调整控制参数和检查设备运行情况，确保系统正常运行。

记录各项指标和参数的调整情况。

4.异常处理如果在测试过程中出现异常情况，需及时处理并记录处理过程和结果。

5.相关报告和文件将测试和检验结果整理成报告和文件，包括系统运行参数、设备情况、调试结果等。

五、质量验收结论依据室内采暖系统的液压试验和调试检验批的结果，结合相关标准和规范进行评估，可以得出系统是否合格的结论。

六、质量验收不合格处理若室内采暖系统的液压试验和调试检验批结果不合格，应及时进行整改和处理，并重新进行质量验收。

七、质量验收记录归档质量验收记录应进行归档保存，以备日后检验和追溯。

以上为室内采暖系统水压试验及调试检验批质量验收记录。

通过本次验收，对系统的正常运行和使用安全进行了保障。

同时，也为日后的维护和管理提供了依据。

水压、气压试验记录说明1、以水为介质试压环境温度在5℃以上，若低于此温度应采取升温措施。

2、试压以水为介质时，可用自来水或未污染、无杂质和无腐蚀性的清水。

试压以气为介质时，采用何种气体由设计定。

3、室内给水管道试验压力及时间试验压力:当设计未注明时，各种村质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa.起止时间及压力降:金属及复合管给水管道系统在试验压力下观测10min, 压力降不大于0.02MPa,然后降止工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h,压力降不得超过0.05MPa,在工作压力的1.15倍状态下稳压2h,压力降不得超过0.03MPa.同时检查连接处不得渗漏。

4、热水供应系统试验压力及时间当设计未注明时，热水供应系统水压试验压力应为系统顶点的工作压力加0.1MPa,同时在系统顶点的试验压力不小于0.3MPa.钢管和复合管道系统试验压力下10min内，压力降不大于0.02MPa，然后降至工作压力检查，压力应不降，且不渗不漏:塑料管道系统在试验压力下稳压1h,压力降不得超过0.05MPa, 然后在工作压力1.15倍状态下2h，压力降不得超过0.03MPa.连接处不得渗漏。

5、辅助设备:1)安装太阳能集热器玻璃前，应对集热排管和上、下集管作水压试验，试验压力为工作压力的1.5倍。

检验方法：试验压力下10min 内压力不降不渗漏。

2) 交换器应以工作压力的1.5倍做水压试验，蒸气部分应不低于蒸汽供汽压力加0.3MPa,热水部分应不低于0.4MPa。

检验方法:试验压力下10min内压力不降不渗漏。

6、采暖系统试压1)散热器组对后以及整组出厂的散热器在安装之前应做水压试验，试脸压力如设计无要求时应为工作压力合格的1.5倍但不小于0.6MPa. 检验方法:试验时间为2-3min, 压力不降且不渗不漏。

2) 低温热水地板辐射采暖系统试验压力为工作压力的1.5倍但不小于0.6MPa,稳压1h内压力降不大于0.05MPa且不渗不漏。

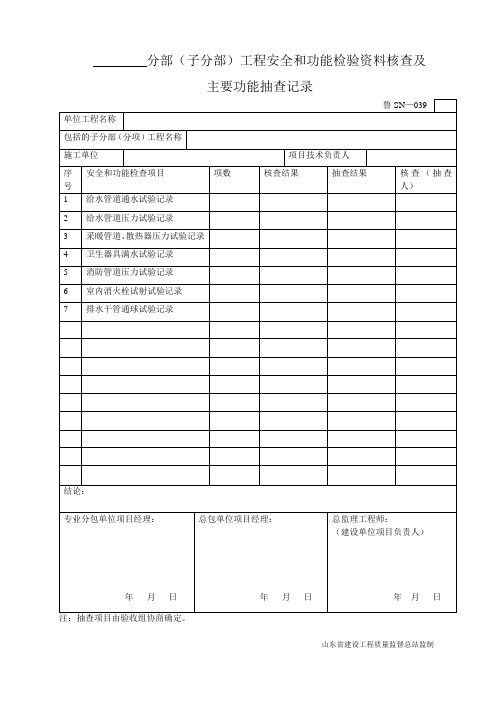

分部（子分部）工程安全和功能检验资料核查及主要功能抽查记录
山东省建设工程质量监督总站监制
说明
1、此表在分部、子分部工程完工后，由总监理工程师组织有关监理工程师核查、抽查，有关施工单位（包
括分包、总包单位）项目经理、专业技术质量负责人参加。

抽查的项目可共同协商确定，也可又监理人员确定，表内所列项目没有的可空格，并在核查意见栏内填写无此项，抽查项目表内包括不了的，可依规定增加。

2、份数以每记录一次为准，不以页数为准。

3、核查意见填写符合或不符合设计要求。

4、抽查结果填写符合或不符合设计要求；齐全或不齐全。

5、结论填写同意或不同意验收。

6、按表格栏签证。

施工试验记录内容填写范例2.1灌水试验记录1、试验要求：隐蔽或埋地的排水管道在隐蔽前作灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法：满水15min水面下降后，再灌满观察5min,液面不降，管道及接口无渗漏为合格。

2、试验记录：从上午8点开始，排水系统排出口用皮堵冲气堵住灌水，在地面立管管口注水，满水15min水面下降后，再灌满观察5min，液面不下降，检查管道及接口无渗漏现象。

3、试验结论：经检查：排水系统管道无渗漏现象，试验结果符合设计要求和《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）的规定，同意验收。

2.2强度严密性试验（给水）1、试验要求：室内给水管道的水压试验必须符合设计要求。

给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。

金属及复合管给水管道系统在试验压力下观测10min，压力降不大于0.02Mpa然后降到工作压力进行检查，应不渗不漏为合格。

塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05Mpa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03Mpa,同时检查各连接处不得渗漏。

2、试验记录：试验压力为0.6Mpa，试验用压力表设在室外，从上午9点开始，把管道放净空气，先满水后进行加压，9点12分压力升到0.6Mpa时进行检查，10分钟后压力降为0.01MPa，把压力降至0.30MPa，检查各接口无渗漏现象。

试验压力为0.6Mpa，试验用压力表设在室内，从上午9点开始，把管道放净空气，先满水后进行加压，9点12分压力升到0.6Mpa时进行检查，稳压1h后压力降为0.01MPa。

把压力降至0.45MPa，稳压2h，检查各接口无渗漏现象。

下午1点40分试验结束。

3、经检查：室内给水系统管道在试验压力下无渗漏现象，试验结果符合设计要求和《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）的规定，同意验收。

阀门强度及严密性测试记录
设备隐蔽工程验收记录
系统清洗试验记录
灌水试验记录
消防管道、燃气管道压力试验记录
排水干管通球试验记录
单位(子单位)工程竣工验收记录统表—1
单位(子单位)工程质量控制资料和查记录(表一) 统表—2—1
单位(子单位)工程质量控制资料和查记录(表二) 统表—2—2
单位(子单位)工程安全和功能检验资料核查
及主要功能抽查记录
注:抽查项目由验收组协商确定.
单位(子单位)工程观感质量检查记录
注：质量评比为差的项目，应进行返修。
