阶段验收评估(七) 恒定电流

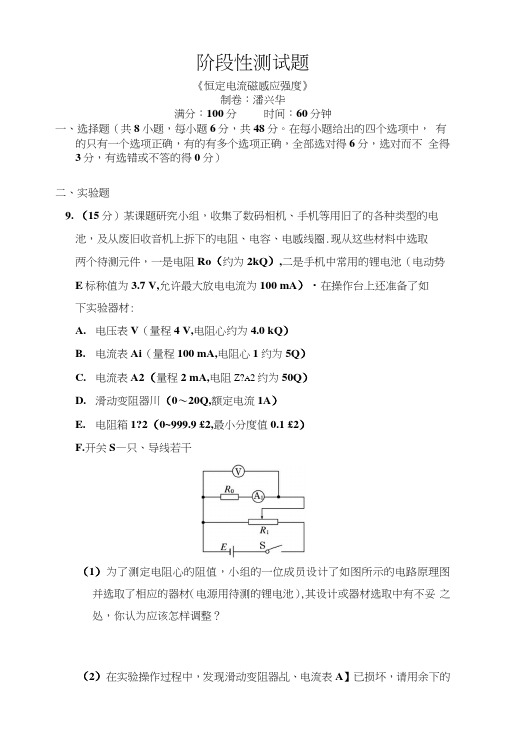

阶段性测试题《恒定电流磁感应强度》制卷：潘兴华满分：100分时间：60分钟一、选择题（共8小题，每小题6分，共48分。

在每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对得6分，选对而不全得3分，有选错或不答的得0分）二、实验题9. （15分）某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈.现从这些材料中选取两个待测元件，一是电阻Ro（约为2kQ）,二是手机中常用的锂电池（电动势E标称值为3.7 V,允许最大放电电流为100 mA）・在操作台上还准备了如下实验器材:A.电压表V（量程4 V,电阻心约为4.0 kQ）B.电流表Ai（量程100 mA,电阻心1约为5Q）C.电流表A2（量程2 mA,电阻Z?A2约为50Q）D.滑动变阻器川（0〜20Q,额定电流1A）E.电阻箱1?2（0~999.9 £2,最小分度值0.1 £2）F.开关S—只、导线若干（1）为了测定电阻心的阻值，小组的一位成员设计了如图所示的电路原理图并选取了相应的器材（电源用待测的锂电池）,其设计或器材选取中有不妥之处，你认为应该怎样调整？（2）在实验操作过程中，发现滑动变阻器乩、电流表A】已损坏，请用余下的器材测量锂电池的电动势E和内阻几①请在下面的方框中画出实验电路图（标注所用器材符号）.②为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式_________________________ ・p 3 7解析：（1）流过的最大电流约为/max=瓦=2000 A= 1.85X 10 3 A= 1.85 mA 《100 mA.因此使用电流表Ai时，电流表示数太小，误差太大，故应调换为A2・⑵①电路如图所示.②根据闭合电路欧姆定律得：£=〃+农，整理得：沪丘+元•瓦答案：（1）用如替换41⑵①电路图见解析②+=£+£盒二、计算题（本题共3小题，共37分。

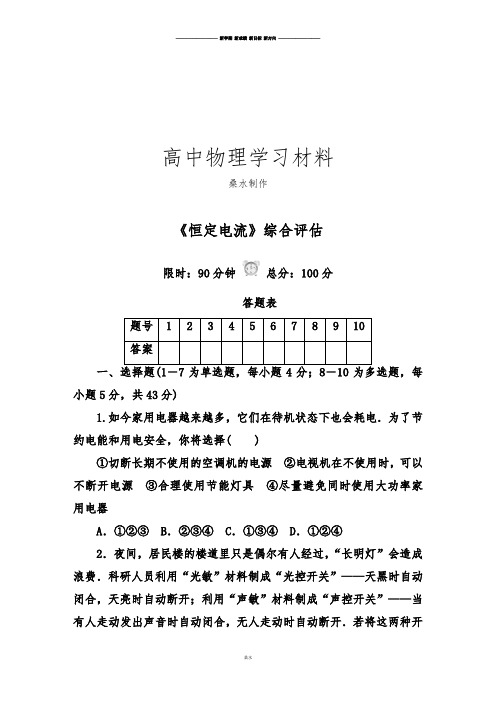

高中物理学习材料桑水制作《恒定电流》综合评估限时：90分钟总分：100分答题表题号12345678910答案一、选择题(1－7为单选题，每小题4分；8－10为多选题，每小题5分，共43分)1.如今家用电器越来越多，它们在待机状态下也会耗电．为了节约电能和用电安全，你将选择( )①切断长期不使用的空调机的电源②电视机在不使用时，可以不断开电源③合理使用节能灯具④尽量避免同时使用大功率家用电器A．①②③ B．②③④ C．①③④ D．①②④2．夜间，居民楼的楼道里只是偶尔有人经过，“长明灯”会造成浪费．科研人员利用“光敏”材料制成“光控开关”——天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时自动闭合，无人走动时自动断开．若将这两种开关配合使用，就可以使楼道里的灯变的“聪明”．这种“聪明”的电路是图中的( )3．据信息产业部在7月底公布的最新统计，今年上半年，国产品牌手机的国内市场占有率比去年猛升16.21%，达到55.28%的份额．如图所示的是某品牌手机电池上的文字说明，由此可知该电池的电动势和所储存的最大电能是( )ZTE锂离子电池GB/T 18287－2000型号：Li3706T42P3h614062标称电压：3.7 V 充电限制电压：4.2 V额定容量：600 mA·hA.4.2 V 9.07×103 J B．3.7 V 9.07×103 JC．4.2 V 7.99×103 J D．3.7 V 7.99×103 J4．有一台标有“220 V 50 W”的电风扇，其线圈电阻为0.4 Ω，在它正常工作时，下列求其每分钟产生的电热的四种解法中，正确的是( )A．I＝PU＝522A，Q＝UIt＝3 000 JB．Q＝Pt＝3 000 JC．I＝PU＝522A，Q＝I2Rt＝1.24 JD．Q＝U2Rt＝22020.4×60 J＝7.26×106 J5．有一只电熨斗，内部电路如图甲所示，其中M为旋钮的内部接线端子，旋钮有“高”、“中”、“低”、“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是( )A．a方式为“高”挡B．b方式为“低”挡C．c方式为“关”挡D．d方式为“中”挡6．如图所示的电路，闭合开关S，当滑动变阻器滑片P向右移动时，下列说法正确的是( )A．电流表读数变小，电压表读数变大B．小灯泡L变暗C．电容器C上电荷量减小D．电源的总功率变小《恒定电流》综合评估1．C 电视机在不使用时，应切断电源以保证安全，所以可排除②，故选C.2．D 在白天时，一般不需要灯照明的；天黑以后，特别是夜深人静时，一般也不需要灯照明的，也就是说天黑且人在楼道里走动时需要．对于选项A ，“声控开关”闭合时，发生短路；对于选项B ，不管是“光控开关”，还是“声控开关”各自都能让灯发光，节能目的达不到；对于选项C ，“光控开关”闭合时，发生短路；对于选项D ，“光控开关”与“声控开关”同时闭合时，灯才亮，所以达到节能的目的．3．D 由铭牌可知，该电池的电动势E ＝3.7 V ，储存总电荷量Q＝600 mA ·h ，根据电流做的功等于消耗的电能，所以储存的最大电能E 电能＝W ＝QU ＝600×10－3×3 600×3.7 J ＝7.992×103 J.4．C 本题主要考查焦耳定律和热功率的计算．电风扇是一种在消耗电能过程中既产生机械能，又产生内能的用电器，对这样的用电器，每分钟产生的热量只能根据Q ＝I 2Rt 进行计算．因此，C 选项是正确的．5．B a 中回路未闭合，故a 方式为“关挡”，b 中总电阻R b ＝R 1＋R 2，c 中总电阻为R c ＝R 1，d 中总电阻为R d ＝R 1R 2R 1＋R 2，由公式P ＝U 2R，故d 方式为“高”挡，c 方式为“中”挡，b 方式为“低”挡，所以B对，A 、C 、D 错．6．C 当滑动变阻器滑片P 向右移动时，接入电路中的阻值变小，回路的总阻值R 总减小，干路电流(I 干)增大，电流表读数变大，小灯泡L 变亮，而内电压(I 干·r )增大，故路端电压减小，选项A 、B 错误；由P ＝EI 干得，选项D 错误；由U C ＝E －I 干(r ＋R 灯)及q ＝C ·U C 知，选C 正确．7．如图所示的电路中，灯泡A和灯泡B原来都是正常发光的，现在突然灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是( )A．R3断路B．R1短路C．R2断路D．R1、R2同时短路学生用书第106页8.一根粗细均匀的导线，两端加上电压U时，通过导线的电流为I，导线中自由电子定向移动的平均速率为v.若将导线均匀拉长，使它的横截面半径变为原来的12，再给它两端加上电压U，则( )A．通过导线的电流为I 4B．通过导线的电流为I 16C．导线中自由电子定向移动的速率为v 4D．导线中自由电子定向移动的速率为v 29．某同学在研究三种导电元件的伏安特性时，他根据实验所测得的数据，分别绘制了I－U图线，如图甲、乙、丙所示，下列说法正确的是( )A．图甲的元件可以作为标准电阻使用B．图乙的电阻随电压升高而增大C．图丙的电阻随电压升高而增大D．只有图乙才是可能的10．下表列出了某品牌电动自行车(如图)及所用电动机的主要技术参数，不计其自身机械损耗．若该车在额定状态下以最大运行速度行驶，则( )自重40(kg)额定电压48(V)载重75(kg)额定电流12(A) 最大行驶速度20(km/h)额定输出功率350(W)A．电动机的输入功率为576 WB．电动机的内电阻为4 ΩC．该车获得的牵引力为104 ND．该车受到的阻力为63 N二、实验题(共24分)11．(6分)用如图1所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量(请将你的答案相应的字母或文字)填写在空格内：图1图2(1)旋动部件________，使指针对准电流的“0”刻线；(2)将K旋转到电阻挡“×100”的位置；(3)将插入“＋”“－”插孔的表笔短接，旋动部件________，使指针对准电阻的________(填“0刻线”或“∞刻线”)；《恒定电流》综合评估7.C 灯泡A变暗，灯泡B变亮，说明流过灯泡A的电流减小，流过灯泡B的电流增大，若R3断路，电源的路端电压增大，流过灯泡A、B的电流均增大；若R1短路，电源的路端电压减小，流过R3的电流减小，流过灯泡A、B的电流增大；若R2断路，电源的路端电压增大，灯泡A和电阻R1两端的电压减小，电路中的总电流减小，流过R3的电流增大，流过灯泡A的电流减小，灯泡B两端的电压增大，流过灯泡B的电流增大；电阻R1、R2同时短路，灯泡B不亮．正确选项为C.8．BC 导线被拉长后，其横截面积变小，变为原来的14，其电阻增大为原来的16倍，则加上相同的电压U时，电流会减为原来的1 16，B项正确；又根据I＝neSv，导线被拉长后，n、e不变，I变为原来的116，S变为原来的14，故v变为原来的14，C项正确．9．AB 由图象可知甲元件的电阻不变，乙元件的电阻随电压U 的增大而增大，丙元件的电阻随电压U的增大而减小，故A、B正确．10．AD(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按________的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准(5)将红、黑笔表分别与待测电路两端相接触，若电表的读数如图2所示，则该电阻的阻值读数应为________Ω.(6)测量完毕后，要将选择开关旋转到________位置．学生用书第107页12.(6分)在“测定电源的电动势和内阻”的实验中，已连接好部分实验电路．(1)按如图甲所示的实验电路，把图乙中剩余的电路连接起来．(2)在图乙的电路中，为避免烧坏电表，闭合开关前，滑动变阻器的滑片应置于________端(填“A”或“B”)．(3)图丙是根据实验数据作出的U－I图象，由图可知，电源的电动势E＝________V，内阻r＝________Ω.13．(6分)在测量金属丝电阻率的实验中，可供选用的器材如下待测金属丝：R x(阻值约4 Ω，额定电流约0.5 A)；电压表：V(量程3 V，内阻约3 kΩ)；电流表：A1(量程0.6 A，内阻约0.2 Ω)；A2(量程3 A，内阻约0.05 Ω)；电源：E1(电动势3 V，内阻不计)；E2(电动势12 V，内阻不计)；滑动变阻器：R(最大阻值约20 Ω)；螺旋测微器；毫米刻度尺；开关S；导线．(1)用螺旋测微器测量金属丝的直径，示数如图所示，读数为________mm.(2)若滑动变阻器采用限流接法，为使测量尽量精确，电流表应选________、电源应选________(均填器材代号)，在虚线框内完成电路原理图．14．(6分)现有一特殊电池，它的电动势E约为9 V，内阻r约为40 Ω，已知该电池允许输出的最大电流为50 mA.为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电流表的内阻R A已经测出，阻值为 5 Ω，R为电阻箱，阻值范围0～999.9 Ω，R0为定值电阻，对电路起保护作用．11．(1)S(3)T0刻线(4)ADC (5)19k(6)OFF12．(1)如图(2)B(3)1.5 1.0解析：(1)电路连接如图．(2)闭合开关前，滑动变阻器接入电路中的阻值应该最大，故滑片应置于B端．(3)由图象可知，电源电动势为1.5 V，内阻r＝1.5－1.00.5Ω＝1.0 Ω.《恒定电流》综合评估13．(1)1.773[1.771～1.775间均正确](2)A1E1电路如图所示解析：本题考查螺旋测微器的读数方法和测定金属丝电阻率的实验方法，解题关键明确实验原理．(1)由图示知，金属丝的直径d为1.773 mm.(2)待测金属丝的额定电流约为0.5 A，因此电流表选择A1；待测金属丝的额定电压U＝IR＝0.5×4 V＝2 V，所以电源选择E1可满足要求．实验电路如答案图所示．(1)实验室备有的定值电阻R0有以下几种规格：A．10 Ω B．50 Ω C．150 Ω D．500 Ω本实验选用哪一种规格的定值电阻最好？答：________.(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E＝________V，内阻r ＝________Ω.学生用书第108页三、计算题(共33分)15．(11分)如图所示，电源电动势E＝6 V，电源内阻不计．定值电阻R1＝2.4 kΩ、R2＝4.8 kΩ.(1)若在a、b之间接一个C＝100 μF的电容器，闭合开关S，电路稳定后，求电容器上所带的电荷量；(2)若在a、b之间接一个内阻R V＝4.8 kΩ的电压表，求电压表的示数．16．(11分)右图为“解放”牌大卡车的远程车灯电路的蓄电池总功率随电流变化的图象，已知蓄电池瞬间短路时的电流为14 A．求：(1)该蓄电池的电动势E和内电阻r.(2)车头两个远程车灯的铭牌上标有“12 V、12 W”字样，若两灯并联接在蓄电池两端，则两灯消耗的总电功率为多少？17．(11分)如图所示的电路中，两平行金属板A、B水平放置，极板长l＝80 cm，两板间的距离d＝40 cm，电源电动势E＝40 V，内电阻r＝1 Ω，电阻R＝15 Ω，闭合开关S，待电路稳定后，将一带负电的小球从B板左端且非常靠近B板的位置以初速度v0＝4 m/s水平向右射入两板间，该小球可视为质点．若小球带电量q＝1×10－2C，质量为m＝2×10－2 kg，不考虑空气阻力，电路中电压表、电流表均是理想电表．若小球恰好从A板右边缘射出(g取10 m/s2)．求(1)滑动变阻器接入电路的阻值为多少？(2)此时电流表、电压表的示数分别为多少？(3)此时电源的输出功率是多少？《恒定电流》综合评估14.(1)C (2)10 45解析：(1)使电阻箱的阻值调为零则电路中的电流最大，I m＝ER A＋R0＋r代入数据得R0＝135 Ω对比备选选项，故C符合要求．(2)根据闭合电路欧姆定律I＝ER0＋R＋R A＋r得1 I ＝1E(R0＋R＋R A＋r)＝1E(R0＋R＋5＋r)在图线上取两个点，读出两组1I、(R＋R0)值代入方程解得E＝10 V，r＝45 Ω15．(1)4×10－4 C (2)3 V解析：(1)设电容器上的电压为U C，U C＝R2R1＋R2E电容器的带电荷量Q＝CU C 解得：Q＝4×10－4 C.(2)设电压表与R2并联后电阻为R，R＝R2R VR2＋R V，则电压表上的电压为：U V＝RR1＋RE解得：U V＝3 V.16．(1)E＝14 V；r＝1 Ω(2)P总＝24 W解析：(1)由图可知瞬间短路时总功率P＝196 W，由P＝I短E，求出E＝14 V，由P＝I2短r，求出r＝1 Ω.(2)一个车灯的电阻：R灯＝U2额P额＝12 Ω两灯并联的电阻：R并＝R灯2＝6 Ω电路中的总电流：I ＝ER 并＋r＝2 A两灯总电功率P 总＝I 2R 并＝24 W. 17．(1)24 Ω (2)1 A 39 V (3)39 W 解析：(1)设小球在板间飞行时间为t ，t ＝l v 0＝0.84s ＝0.2 s根据d ＝12at 2得飞行加速度a ＝2d t 2＝2×0.40.22 m/s 2＝20 m/s 2对小球根据牛顿第二定律得q U ABd －mg ＝ma ，解得：U AB ＝m g ＋a d q ＝2×10－2×10＋20×0.41×10－2V ＝24 V所以滑动变阻器两端电压U 滑＝U AB ＝24 V 设通过滑动变阻器的电流为I ，由欧姆定律得，I ＝E －U 滑R ＋r ＝40－2415＋1A ＝1 A滑动变阻器接入电路的阻值R 滑＝U 滑I＝24 Ω. (2)此时电流表的示数为1 A ，电压表的示数为U ＝E －Ir ＝(40－1×1) V ＝39 V (3)电源的输出功率P 出＝IU ＝39 W.。

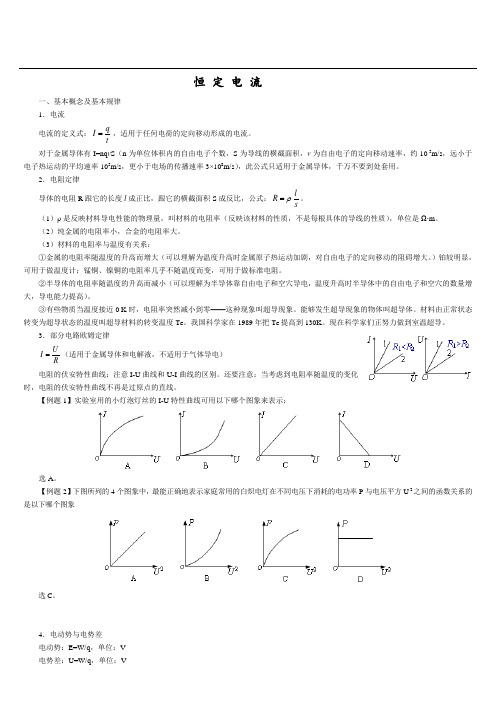

恒 定 电 流一、基本概念及基本规律 1．电流电流的定义式：tqI =，适用于任何电荷的定向移动形成的电流。

对于金属导体有I=nq v S （n 为单位体积内的自由电子个数，S 为导线的横截面积，v 为自由电子的定向移动速率，约10-5m/s ，远小于电子热运动的平均速率105m/s ，更小于电场的传播速率3×108m/s ），此公式只适用于金属导体，千万不要到处套用。

2．电阻定律导体的电阻R 跟它的长度l 成正比，跟它的横截面积S 成反比，公式：slR ρ=。

（1）ρ是反映材料导电性能的物理量，叫材料的电阻率（反映该材料的性质，不是每根具体的导线的性质），单位是Ω m 。

（2）纯金属的电阻率小，合金的电阻率大。

（3）材料的电阻率与温度有关系：①金属的电阻率随温度的升高而增大（可以理解为温度升高时金属原子热运动加剧，对自由电子的定向移动的阻碍增大。

）铂较明显，可用于做温度计；锰铜、镍铜的电阻率几乎不随温度而变，可用于做标准电阻。

②半导体的电阻率随温度的升高而减小（可以理解为半导体靠自由电子和空穴导电，温度升高时半导体中的自由电子和空穴的数量增大，导电能力提高）。

③有些物质当温度接近0 K 时，电阻率突然减小到零——这种现象叫超导现象。

能够发生超导现象的物体叫超导体。

材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C 。

我国科学家在1989年把T C 提高到130K 。

现在科学家们正努力做到室温超导。

3．部分电路欧姆定律RUI =（适用于金属导体和电解液，不适用于气体导电） 电阻的伏安特性曲线：注意I-U 曲线和U-I 曲线的区别。

还要注意：当考虑到电阻率随温度的变化时，电阻的伏安特性曲线不再是过原点的直线。

【例题1】实验室用的小灯泡灯丝的I-U 特性曲线可用以下哪个图象来表示：选A 。

【例题2】下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P 与电压平方U 2之间的函数关系的是以下哪个图象选C 。

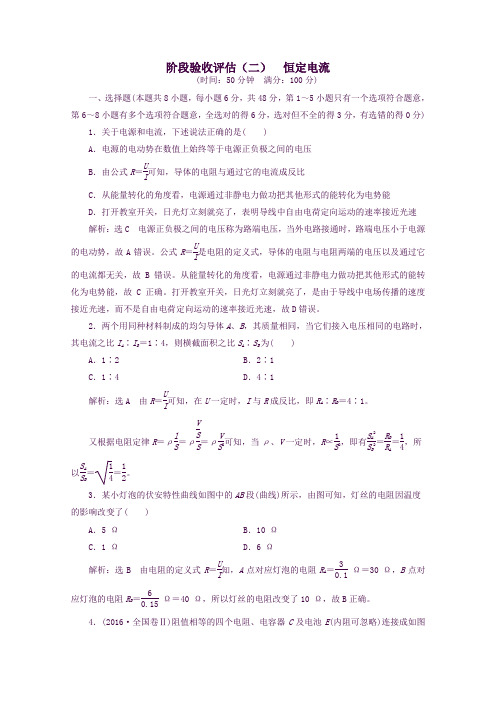

阶段验收评估（二） 恒定电流(时间：50分钟 满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题只有一个选项符合题意，第6～8小题有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1．关于电源和电流，下述说法正确的是( )A ．电源的电动势在数值上始终等于电源正负极之间的电压B ．由公式R ＝U I可知，导体的电阻与通过它的电流成反比C ．从能量转化的角度看，电源通过非静电力做功把其他形式的能转化为电势能D ．打开教室开关，日光灯立刻就亮了，表明导线中自由电荷定向运动的速率接近光速 解析：选C 电源正负极之间的电压称为路端电压，当外电路接通时，路端电压小于电源的电动势，故A 错误。

公式R ＝U I是电阻的定义式，导体的电阻与电阻两端的电压以及通过它的电流都无关，故B 错误。

从能量转化的角度看，电源通过非静电力做功把其他形式的能转化为电势能，故C 正确。

打开教室开关，日光灯立刻就亮了，是由于导线中电场传播的速度接近光速，而不是自由电荷定向运动的速率接近光速，故D 错误。

2．两个用同种材料制成的均匀导体A 、B ，其质量相同，当它们接入电压相同的电路时，其电流之比I A ∶I B ＝1∶4，则横截面积之比S A ∶S B 为( )A ．1∶2B ．2∶1C ．1∶4D ．4∶1解析：选A 由R ＝U I可知，在U 一定时，I 与R 成反比，即R A ∶R B ＝4∶1。

又根据电阻定律R ＝ρl S ＝ρV S S ＝ρV S 2可知，当ρ、V 一定时，R ∝1S 2，即有S A 2S B 2＝R B R A ＝14，所以S AS B ＝14＝12。

3．某小灯泡的伏安特性曲线如图中的AB 段(曲线)所示，由图可知，灯丝的电阻因温度的影响改变了( )A ．5 ΩB ．10 ΩC ．1 ΩD ．6 Ω解析：选B 由电阻的定义式R ＝U I 知，A 点对应灯泡的电阻R A ＝30.1Ω＝30 Ω，B 点对应灯泡的电阻R B ＝60.15Ω＝40 Ω，所以灯丝的电阻改变了10 Ω，故B 正确。

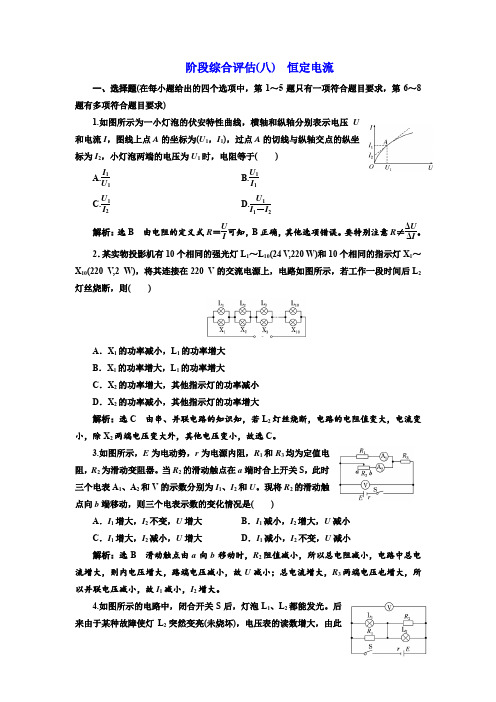

阶段综合评估(八) 恒定电流一、选择题(在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求)1.如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I ，图线上点A 的坐标为(U 1，I 1)，过点A 的切线与纵轴交点的纵坐标为I 2，小灯泡两端的电压为U 1时，电阻等于( )A.I 1U 1B.U 1I 1C.U 1I 2D.U 1I 1－I 2解析：选B 由电阻的定义式R ＝U I 可知，B 正确，其他选项错误。

要特别注意R ≠ΔU ΔI。

2．某实物投影机有10个相同的强光灯L 1～L 10(24 V ,220 W)和10个相同的指示灯X 1～X 10(220 V ,2 W)，将其连接在220 V 的交流电源上，电路如图所示，若工作一段时间后L 2灯丝烧断，则( )A ．X 1的功率减小，L 1的功率增大B ．X 1的功率增大，L 1的功率增大C ．X 2的功率增大，其他指示灯的功率减小D ．X 2的功率减小，其他指示灯的功率增大解析：选C 由串、并联电路的知识知，若L 2灯丝烧断，电路的电阻值变大，电流变小，除X 2两端电压变大外，其他电压变小，故选C 。

3.如图所示，E 为电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器。

当R 2的滑动触点在a 端时合上开关S ，此时三个电表A 1、A 2和V 的示数分别为I 1、I 2和U 。

现将R 2的滑动触点向b 端移动，则三个电表示数的变化情况是( )A ．I 1增大，I 2不变，U 增大B ．I 1减小，I 2增大，U 减小C ．I 1增大，I 2减小，U 增大D ．I 1减小，I 2不变，U 减小解析：选B 滑动触点由a 向b 移动时，R 2阻值减小，所以总电阻减小，电路中总电流增大，则内电压增大，路端电压减小，故U 减小；总电流增大，R 3两端电压也增大，所以并联电压减小，故I 1减小，I 2增大。

恒定电流高考知识点恒定电流是物理学中的一个重要概念和高考考点。

恒定电流是指在一个电路中，电流的强度在任意时间段内保持不变。

它是电路分析和应用的基础之一，也是理解和掌握电路中其他参数和规律的关键。

电流是电荷在单位时间内通过导线或电路元件的数量，用大写字母I表示，单位是安培（A）。

在恒定电流中，电流的数值保持不变，但方向可能随时间发生变化。

恒定电流的概念可以用来解释和应用诸多电路现象。

首先，恒定电流与电阻之间存在一定的关系，这被称为欧姆定律。

欧姆定律表明电阻和电压、电流之间的关系是线性的，即电阻越大，电流越小。

这个定律在电路分析和设计中起到了重要作用，帮助我们预测和计算电路中各个元件的性能和效果。

其次，恒定电流也与电池、电源之间的关系有密切联系。

电池或电源是电流的提供者，它们通过化学反应或其他能源转化将电荷流动起来。

恒定电流的存在意味着电池或电源能够稳定地供应电荷，不会因为时间的变化而导致电流剧烈变化。

恒定电流的概念还与其他电路元件的性质和特点有关。

例如，电阻、电容和电感在恒定电流条件下会有不同的响应和行为。

电阻在恒定电流下会产生导电损耗，电容和电感则分别对电流的变化有不同的阻抗和延迟效果。

这些对电流的影响在电路设计和工程应用中需要考虑，以保证电路的稳定和正常运行。

在学习和掌握恒定电流的知识点时，我们还需要了解一些相关概念和技巧。

例如，串联电路和并联电路是电路中最基本的两种连接方式，它们对电流的传输和分配有不同的规律。

此外，电路中的电功率和能量也是重要的概念，它们与电流的大小和变化有密切的关系。

恒定电流作为一个高考的考点，需要我们理解和应用一些数学和物理知识。

例如，根据欧姆定律和串联电路、并联电路的规律，我们可以通过计算电压和电阻的数值来推导电流的值。

同时，我们也需要了解一些物理单位的换算和计算方法，以便在电路分析和计算中进行正确的单位换算和运算。

总而言之，恒定电流是物理学中一个重要的概念和高考知识点。

阶段验收评估（二） 恒定电流一、选择题(本题共8小题，每小题6分，共48分，第1～5小题只有一个选项符合题意，第6～8小题有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1．如图1为一逻辑电路。

其真值表中输出端从上到下排列的结果正确的是()图1A ．0 0 1 0B ．0 0 1 1C ．1 0 1 0D ．0 0 0 1解析：选A 只有A 输入为1，同时B 输入为0，与门电路的输入才能均为1，C 输出为1。

2．两个用同种材料制成的均匀导体A 、B ，其质量相同，当它们接入电压相同的电路时，其电流之比I A ∶I B ＝1∶4，则横截面积之比S A ∶S B 为( )A ．1∶2B ．2∶1C ．1∶4D ．4∶1解析：选A 由R ＝U I可知，在U 一定时，I 与R 成反比，即R A ∶R B ＝4∶1。

又根据电阻定律R ＝ρl S ＝ρV S S ＝ρV S 2可知，当ρ、V 一定时，R ∝1S 2，即有S 2AS 2B ＝R B R A ＝14，所以S AS B ＝14＝12。

3．某小灯泡的伏安特性曲线如图2中的AB 段(曲线)所示，由图可知，灯丝的电阻因温度的影响改变了( )A ．5 ΩB ．10 ΩC ．1 ΩD ．6 Ω解析：选B 由电阻的定义式R ＝U I 知，A 点对应灯泡的电阻R A ＝30.1Ω＝30 Ω，B 点对应灯泡的电阻R B ＝60.15Ω＝40 Ω，所以灯丝的电阻改变了10 Ω，故B 正确。

4．一电流表(表头)并联一个分流电阻后就改装成一个大量程的电流表，当把它和标准电流表串联后去测某电路中的电流时，发现标准电流表读数为1 A 时，改装电流表的读数为1.1 A ，稍微偏大一些，为了使它的读数准确，应( )A ．在原分流电阻上再并联一个较大的电阻B ．在原分流电阻上再串联一个较小的电阻C ．在原分流电阻上再串联一个较大的电阻D ．在原分流电阻上再并联一个较小的电阻解析：选A 改装电流表的读数比标准电流表读数稍微偏大一些，说明改装电流表的内阻稍微偏大一些，要使内阻稍微变小一些，需要在原分流电阻上再并联一个较大的电阻，故A 正确，B 、C 、D 错误。

、基本概念1电流电流的定义式：I =q，适用于任何电荷的定向移动形成的电流。

对于金属导体有l=nqvS（n为单位体积内的自由电子个数，S为导线的横截面积，v为自由电子的定向移动速率，约10 -5m/s, 远小于电子热运动的平均速率105m/s,更小于电场的传播速率3X 108m/s）,这个公式只适用于金属导体。

2•电阻定律导体的电阻R跟它的长度I成正比，跟它的横截面积S成反比。

R=P丄s⑴P是反映材料导电性能的物理量，叫材料的电阻率。

单位是⑵纯金属的电阻率小，合金的电阻率大。

⑶材料的电阻率与温度有关系：①金属的电阻率随温度的升高而增大。

铂较明显，可作为金属热电阻，用于温度测量；锰铜、镍铜的电阻率几乎不随温度而变，可用于标准电阻。

②半导体的电阻率一般随温度的升高而减小。

③有些物质当温度接近0 K时，电阻率突然减小到零一一这种现象叫超导现象。

能够发生超导现象的物体叫超导体。

材料由正常状态转变为超导状态的温度叫超导材料的转变温度T c。

有些材料的导电性能介于导体和绝缘体之间，这种材料称为半导体。

3.欧姆定律解：通过灯丝的电流越大，温度越高，温度达到一定值时灯丝发出可见光，这时灯丝温度有几千度。

考虑到灯丝的电阻率随温度的变化，U越大I-U曲线上对应点与原点连线的斜率越小，选A。

练习1.下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P与电压平方U 2之间的函数关系的是以下哪个图象选C。

4.电功和电热电功就是电场力做的功，因此W=UIt;由焦耳定律，电热Q=l2Rt。

2⑴对纯电阻而言，电功率等于热功率：W=Q=UIt =I 2R t=^t，因此lU = I 2R第七章恒定电流Q m。

I （适用于金属导体和电解质溶液，不适用于气体和半导体导电。

）R电阻的伏安特性曲线：注意I-U曲线和U-I曲线的区别。

若电阻率随温度的变化, 电阻的伏安特性曲线不再是过原点的直线。

例1•小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示■P解：此图象描述P随U2变化的规律，由功率表达式知o P , U越大，电阻越大,RU2图象上对应点与原点连线的斜率越小。
