注塑制品的成型机理

注塑制品的成型机理一结晶效应1．结晶概念分子结构简单，对称性高的聚合物都能生成结晶，例如：聚乙烯、聚四氟乙烯、聚偏二氯乙烯等；若分子链节虽然大，但分子间作用力强也能生成结晶，例如；聚酰胺、聚甲醛等。

如果在分子链上有很大的侧基，则不易生成结晶，如聚苯乙烯、聚醋酸乙烯脂和有机玻璃等。

分子链刚形大的聚合物也不能结晶，聚砜、聚碳酸脂、聚苯醚。

2．聚合物结晶度对制品性能的（1）密度结晶度高密度高（2）拉伸强度上升（3）冲击强度下降关系（4）刚度下降关系（5）热性能结晶度增加有助于提高软化温度和热变形温度。

（6）翘曲结晶型材料易翘曲（7）光泽度结晶度提高致密，光泽好但球晶的存在回引起光波的散射，而使透明度降低。

3．影响结晶度的因素（1）温度及冷却速度熔化温度与玻璃化温度间的模具温度最佳最大结晶速度温度与玻璃化温度间。

如尼龙6 70度-120度PP 30-60度（2）熔体应力的作用熔体压力的提高、剪切作用的加强会加速结晶过程。

因为应力使链段沿受力方向而取向，形成有序区，容易诱导出许多晶核，（另一方面，熔体压力的提高、剪切作用的加强减低结晶温度）压力影响球晶的尺寸和形状，球晶还与力的形式有关，均匀的剪切形成均匀细小的球晶，均匀的压力球晶较大不均匀。

一些结晶型聚合物（PP，有剪切比无剪切，结晶时间降一半）在剪切速率增大到一定，粘度突然下降就是结晶的缘故。

例如，高密度聚乙烯，注射温度215，注射压力2100大气压，模具50，空气冷却，离表面0.1-0.4mm 为5-15nm的球晶;离表面1mm为40nm的球晶二取向效应按熔体中大分子受力的形式和作用的性质可分为剪切应力的”流动取向”和受拉伸作用下的”拉伸取向”.按取向单元的的结构和方向,分单轴\双轴趋向无定型聚合物的取向机理熔体流入型腔首先同模壁接触,形成来不及取向的冻结层,二新料将沿着不断增长地凝固层内壁向前流动,推动波前锋移动.靠近凝固层的分子链,一端被固定凝固层上,二另一端被邻层的分子链沿着流动方向二取向.由于靠近凝固层阻力最大,速度最小,在垂直与流动方向形成速度剃度,总之,凝固层附近取向最强.另外,内层长时间的较高温度,分子链有很大的自由能,也难以取向. 取向在入口(浇口)处最大. 该处,由于有不断的熔体通过,凝固层增长最慢.所以从浇口到前缘间存在一个最大凝固层厚度的问题. 这是最早封口区.关于对结晶型聚合物在非等温条件下,流动取向的最大特点,是结晶受取向的影响, PP料在垂直流动向,偏光显微镜看到六层结构(1) 没有形成球晶的双轴取向, 在偏光显微镜下呈光滑无特征,但在流动方向和垂直方向折光指数不同;(2)(3)(4)层小球晶层.(5)层行晶和球晶混合(6)位于中心未受剪切作用二形成无规则点状晶核的芯层.在注塑制品中心层和取向层间,分子链沿应力方向排列呈行,晶片在其垂直方向生长.在平行与流动方向上的结晶形态是柱状,垂直与流动方向,柱晶消失,是普通的球晶2取向对制品性能的影响聚合物取向方向性能增加,各向异性. 收缩率增加.3.注塑制品的内部质量一.内应力1.内应力产生温度应力, 取向应力, 出口处的膨胀效应应力, 内部形变应力.2.影响内应力的工艺因素3.内应力与制品质量的关系内应力会带来裂纹\变形\表面”泛白”\浑浊环境下龟裂不论对解决型聚合物还是非结晶型聚合物都会导致拉伸强度的减低,前者是由于结晶度降低,后者是因为取向作用减低.二冲击强度主要有加工过程的南应力(取向应力,温度应力形变-诱导应力.)决定.三制品收缩1.收缩过程2.影响收缩的工艺因素制品的表观质量。

阐述塑料成型工艺中注塑成型的基本原理和优点1. 注塑成型的基本原理注塑成型，简单来说，就是把塑料颗粒加热融化，然后像打针一样，把它们注入一个模具中，等它冷却后，就变成我们想要的形状了。

这个过程其实就像我们小时候玩黏土，先把黏土捏软，再压成各种各样的形状，最后等它干掉就能拿去玩了。

不过，注塑成型用的材料是塑料，不是黏土，听起来是不是很酷？1.1 融化的过程首先，塑料颗粒在加热炉里受热，逐渐融化。

这时候，塑料就像变魔术一样，从固态变成了液态。

想象一下，你把冰淇淋放在阳光下，过了一会儿，它就融化成了一滩。

这个融化的过程可是很关键哦，因为只有这样，塑料才能顺利流进模具里。

1.2 注入的过程接下来，融化的塑料会通过一个很厉害的机械装置，被迅速注入到模具里。

这就像我们用注射器打针一样，速度快得惊人，几乎一瞬间就完成了。

模具里面的空间就像是个塑料的“家”，一旦塑料流进去，待会儿就能安家落户，变成各种各样的产品。

1.3 冷却与成型最后一步是冷却。

液态塑料在模具里待着，慢慢变得坚硬。

这时候，可以想象成一颗冰淇淋球在冰箱里冷却，慢慢定型。

等到冷却完成，我们打开模具，哇！一件全新的塑料制品就诞生啦！就这样，注塑成型的神奇过程完成了，简直是科技的结晶。

2. 注塑成型的优点接下来说说注塑成型的优点，真是一堆好处让人眼前一亮啊！2.1 生产效率高首先，注塑成型的生产效率可是杠杠的。

一次可以生产出很多件产品，尤其适合大规模生产。

想想看，咱们日常生活中见到的各种塑料瓶、玩具，都是通过这种方法快速造出来的，真是让人赞叹不已。

2.2 复杂形状也能做其次，注塑成型可以做出复杂的形状，这一点简直是太神奇了！比如说，咱们见到的那些精致的小玩具，形状各异，五花八门，都是这种工艺的功劳。

可以说，只要模具设计得好，几乎没有什么不可以的。

2.3 成本低再来就是，虽然初期模具的制作成本稍微高点，但一旦模具做好了，后续的生产成本就降下来了，简直就是物美价廉的代表。

注塑成型的工作原理注塑成型是一种常见的塑料加工技术，通过将熔化的塑料注入模具中，并在固化后得到所需形状的制品。

本文将详细介绍注塑成型的工作原理，并探讨其具体步骤及相关特点。

一、工作原理注塑成型的工作原理基于热塑性塑料的特点，其主要包括以下几个步骤：1. 塑料熔化：首先，将塑料颗粒加入注射机的料斗中。

然后，通过外加热源，调节注射机的温度，使塑料颗粒迅速熔化成为黏稠的熔融塑料。

2. 注射：在塑料熔化的同时，注射机会将熔融塑料注入模具中。

注射机通过螺杆运动，将熔融塑料推动到注射筒前端，并通过喷嘴进入模具的腔体。

3. 塑料充填：一旦熔融塑料进入模具腔体，它会填充整个腔体，包括模具中所定义的产品形状。

在此过程中，注射机保持一定的压力，以确保塑料充分填充模具。

4. 塑料固化：一旦塑料充填完成，它会开始在模具中逐渐冷却，并渐渐固化。

注射机会保持模具一定的冷却时间，以确保塑料完全固化。

5. 产品脱模：当塑料完全固化后，模具会打开并释放成形的产品。

产品的脱模可以通过模具的自动弹出装置或人工操作实现。

释放后，可以开始进行下一次注射循环。

二、特点与优势注塑成型作为一种成熟的塑料加工技术，具有以下特点与优势：1. 精度高：注塑成型产品的尺寸精度高，可以满足不同行业的严格要求，如医疗器械、汽车零部件等。

2. 产品种类多样：注塑成型可以加工各种形状的产品，从小到大，从简单到复杂，包括零件、容器、玩具等。

3. 生产效率高：注塑成型具有高效连续生产的能力，可以快速完成成形循环，满足大批量生产的需求。

4. 自动化程度高：注塑成型设备智能化程度高，可以实现自动化操作，提高生产效率和产品质量。

5. 材料选择广泛：注塑成型可适用于热塑性塑料、热固性塑料和橡胶等材料，具有较广泛的应用范围。

三、应用领域注塑成型技术广泛应用于众多行业，例如：1. 汽车工业：注塑成型可制造汽车内部和外部的零部件，如仪表盘、门把手、保险杠等。

2. 电子电器：注塑成型可制造电子产品的外壳，如手机壳、电视遥控器等。

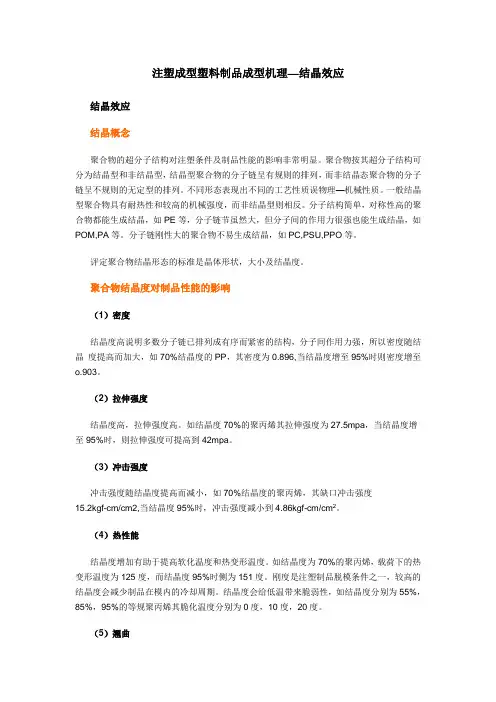

注塑成型塑料制品成型机理—结晶效应结晶效应结晶概念聚合物的超分子结构对注塑条件及制品性能的影响非常明显。

聚合物按其超分子结构可分为结晶型和非结晶型，结晶型聚合物的分子链呈有规则的排列，而非结晶态聚合物的分子链呈不规则的无定型的排列。

不同形态表现出不同的工艺性质误物理—机械性质。

一般结晶型聚合物具有耐热性和较高的机械强度，而非结晶型则相反。

分子结构简单，对称性高的聚合物都能生成结晶，如PE等，分子链节虽然大，但分子间的作用力很强也能生成结晶，如POM,PA等。

分子链刚性大的聚合物不易生成结晶，如PC,PSU,PPO等。

评定聚合物结晶形态的标准是晶体形状，大小及结晶度。

聚合物结晶度对制品性能的影响（1）密度结晶度高说明多数分子链已排列成有序而紧密的结构，分子间作用力强，所以密度随结晶度提高而加大，如70%结晶度的PP，其密度为0.896,当结晶度增至95%时则密度增至o.903。

（2）拉伸强度结晶度高，拉伸强度高。

如结晶度70%的聚丙烯其拉伸强度为27.5mpa，当结晶度增至95%时，则拉伸强度可提高到42mpa。

（3）冲击强度冲击强度随结晶度提高而减小，如70%结晶度的聚丙烯，其缺口冲击强度15.2kgf-cm/cm2,当结晶度95%时，冲击强度减小到4.86kgf-cm/cm2。

（4）热性能结晶度增加有助于提高软化温度和热变形温度。

如结晶度为70%的聚丙烯，载荷下的热变形温度为125度，而结晶度95%时侧为151度。

刚度是注塑制品脱模条件之一，较高的结晶度会减少制品在模内的冷却周期。

结晶度会给低温带来脆弱性，如结晶度分别为55%，85%，95%的等规聚丙烯其脆化温度分别为0度，10度，20度。

（5）翘曲结晶度提高会使体积减小，收缩加大，结晶型材料比非结晶型材料更易翘曲，这是因为制品在模内冷却时，由于温度上的差异引起结晶度的差异，使密度不均，收缩不等，导致产生较高的内应力而引起翘曲，并使耐应力龟裂能力降低。
