注塑成型各种缺陷分析
最近一周我查阅了大量注塑成型制品缺陷产生及解决对策的资料，结合在鸿绩厂的注塑现场学习观察和与段（海燕）工与杨（必聪）工两位注塑成型工程师的指导交流下，现将注塑成型产生的主要缺陷现象、原因以及相关解决方法总结如下：
1.龟裂或者开裂
表观：龟裂是塑料制品较常见的一种缺陷，主要表现为在应力易集中或者熔接痕的地方开裂，或者在涂装放置一段时间后出现油漆开裂等现象。
产生的主要原因：是由于应力变形所致。主要有残余应力、外部应力和外部环境所产生的应力变形。
解决对策：
(－)残余应力引起的龟裂
残余应力主要由于以下三种情况，即充填过剩、脱模推出和金属镶嵌件造成的。作为在充填过剩的情况下产生的龟裂，其解决方法主要可在以下几方面入手：
(1)由于直浇口压力损失最小，所以，如果龟裂最主要产生在直浇口附近，则可考虑改用多点分布点浇口、侧浇口及柄形浇口方式。
(2)在保证树脂不分解、不劣化的前提下，适当提高树脂温度可以降低熔融粘度，提高流动性，同时也可以降低注射压力，以减小应力。
(3)一般情况下，模温较低时容易产生应力，应适当提高温度。但当注射速度较高时，即使模温低一些，也可减低应力的产生。
(4)注射和保压时间过长也会产生应力，将其适当缩短或进行Th次保压切换效果较好。
(5)非结晶性树脂，如AS树脂、ABS树脂、PMMA树脂等较结晶性树脂如聚乙烯、聚甲醛等容易产生残余应力，应予以注意。
在注射成型的同时嵌入金属件时，最容易产生应力，而且容易在经过一段时间后才产生龟裂，危害极大。这主要是由于金属和树脂的热膨胀系数相差悬殊产生应力，而且随着时间的推移，应力超过逐渐劣化的树脂材料的强度而产生裂纹。
(二)外部应力引起的龟裂
这里的外部应力，主要是因设计不合理而造成应力集中，特别是在尖角处更需注意。
(三)外部环境引起的龟裂
化学药品、吸潮引起的水降解，以及再生料的过多使用都会使物性劣化，产生龟裂。

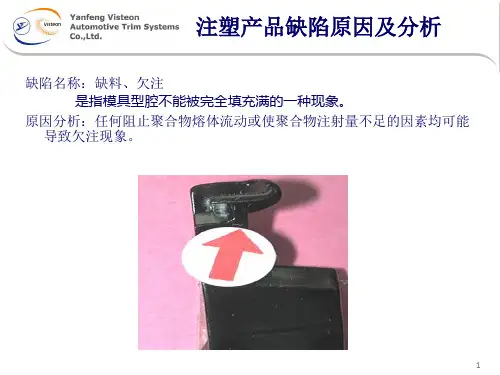

2、充填不足或缺胶
表观：主要表现为胶料未充满，主要发生在制品边缘部位，多为胶料在模具中流动末端。
充填不足的主要原因有以下几个方面：树脂容量不足；型腔内加压不足；树脂流动性不足；排气效果不好等。
解决对策：作为改善措施，主要可以从以下几个方面入手：
1)加长注射时间，防止由于成型周期过短，造成浇口固化前树脂逆流而难于充满型腔。
2)提高注射速度。
3)提高模具温度。
4)提高树脂温度。
5)提高注射压力。
6)扩大浇口尺寸。一般浇口的高度应等于制品壁厚的1/2~l/3。
7)浇口设置在制品壁厚最大处。
8)设置排气槽(平均深度0.03mm、宽度3~5mm)或排气杆。对于较小工件更为重要。
9)在螺杆与注射喷嘴之间留有一定的(约5mm)缓冲距离。
10)选用低粘度等级的材料。
11)加入润滑剂。
3、皱面及麻面
产生这种缺陷的原因在本质上与充填不足相同，只是程度不同。因此，解决方法也与上述方法基本相同。特别是对流动性较差的树脂(如聚甲醛、PMMA树脂、聚碳酸酯及PP树脂等)更需要注意适当增大浇口和适当的注射时间。
4、凹陷或缩水、缩坑
表观：制品表面产生凹陷现象，由塑胶体积收缩产生，常见于局部肉厚区域，如加强劲或柱位与面交接的区域俗称缩水（缩痕）
原因：与充填不足相同，树脂容量不足；型腔内加压不足；树脂流动性不足；排气效果不好等。
解决对策：原则上可通过过剩充填加以解决，但却会有产生应力的危险，应在设计上注意壁厚均匀，应尽可能地减少加强肋、凸柱等地方的壁厚。
5、白点
表观：料头附近有未熔化的颗粒。对薄壁制品来说是不可能获得光滑的表面。
物理原因：由于薄壁制品生产成型周期短，因此必须以很高的螺杆转速进行塑化从而使熔料在螺杆料筒内残留时间缩短。在碰到薄壁制品生产时，通常包括PE、PP，PC等，技术员会试着降低熔料温度以缩短冷却时间，未完全熔化的颗粒会被注射进模具内。
解决对策：
一、与加工参数有关的原因与改良措施：
1、熔料温度太低，增加料筒温度。
2、螺杆转速太高，降低螺杆转速。
3、螺杆背压太低增加螺杆背压。
4、循环时间短，即熔料在料筒内残留时间短，延长循环时间。
二、与设计有关的原因与改良措施：。
1、不合理的螺杆几何形状，选用适当几何形状的螺杆（含计量切变区）。
6、飞边又称溢边、批锋、毛刺
表观：大多发生在模具的分合位置上，如动模（公模、前模）和静模（母模、后模）的分型面，滑块的滑配部位、镶件的绝隙、顶杆孔隙等处。
原因：飞边在很大程度上是由于模具或机台锁模力失效造成。
解决对策：对于溢边的处理重点应主要放在模具的改善方面。而在成型条件上，则可在降低流动性方面着手。具体地可采用以下几种方法：
1)降低注射压力。
2)降低树脂温度。
4)选用高粘度等级的材料。
5)降低模具温度。
6)研磨溢边发生的模具面。
7)采用较硬的模具钢材。
8)提高锁模力。
9)调整准确模具的结合面等部位。
10)增加模具支撑柱，以增加刚性。
ll)根据不同材料确定不同排气槽的尺寸。
7、熔接痕或者夹线、熔接线、夹水纹
表观及原因：熔融塑料在型腔中由于遇到嵌件、孔洞、流速不连贯的区域、充模料流中断的区域而以多股形式汇合时以及发生浇口喷射充模时，因不能完全融合而产生线状的熔接痕。一般情况下，主要影响外观，对涂装、电镀产生影响。严重时，对制品强度产生影响(特别是在纤维增强树脂时，尤为严重)。
解决对策：可参考以下几项予以改善：
l)调整成型条件，提高流动性。如，提高树脂温度、提高模具温度、提高注射压力及速度等。
2)增设排气槽，在熔接痕的产生处设置推出杆也有利于排气。
3)尽量减少脱模剂的使用。
4)设置工艺溢料并作为熔接痕的产生处，成型后再予以切断去除。
5)若仅影响外观，则可改变烧四位置，以改变熔接痕的位置。或者将熔接痕产生的部位处理为暗光泽面等，予以修饰。
8、烧焦、气纹
表观及原因：一般所谓的烧焦（Burn Mark）包括制品表面因塑胶降解导致的变色及制品的填充末端焦黑的现象；气纹是指因模具排气不良或成型条件不足，导致气体冲击胶料而产生的条纹，多发生在水口位置，排气不良导致气体高度压缩升温也会造成制品烧伤。
解决对策：根据由机械、模具或成型条件等不同的原因引起的烧伤，采取的解决办法也不同。
1)机械原因，例如，由于异常条件造成料筒过热，使树脂高温分解、烧伤后注射到制品中，或者由于料简内的喷嘴和螺杆的螺纹、止回阀等部位造成树脂的滞流，分解变色后带入制品，在制品中带有黑褐色的烧伤痕。这时，应清理喷嘴、螺杆及料筒。
2)模具的原因，主要是因为排气不良所致。这种烧伤一般发生在固定的地方，容易与第一种情况区别。这时应注意采取加排气槽、排气镶件等措施。
3)在成型条件方面，背压在300MPa以上时，会使料筒部分过热，造成烧伤。螺杆转速过高时，也会产生过热，一般在40～90r/min范围内为好。在没设排气槽或排气槽较小时，注射速度过高会引起气纹以及过热气体烧伤，这时应该降低注射速度。
9、银线或银纹、水迹纹、料花、水花
表观：制品表面有很长的银丝开口方向沿着料流方向。在制品未完全充满的地方，流体前端很粗糙。
物理原因：一些塑料如PA、ABS、PMMA、SAN和PBT等容易吸水。如果塑料储藏条件不好，潮气就会进入颗粒或附在表面。当颗粒熔化时，潮气会转变成蒸汽形成气泡。在注射期间，这些气泡会暴露在流体前锋的表面，爆裂然后产生不规则的纹路。
与加工参数有关的原因与改良措施如下：
1）颗粒内残留的水分太高检查颗粒的储藏条件，缩短颗粒在料斗内的时间，给材料提供足够的预烘干。因此，一般应在比树脂热变形温度低10～15C的条件下烘干。特别是在使
