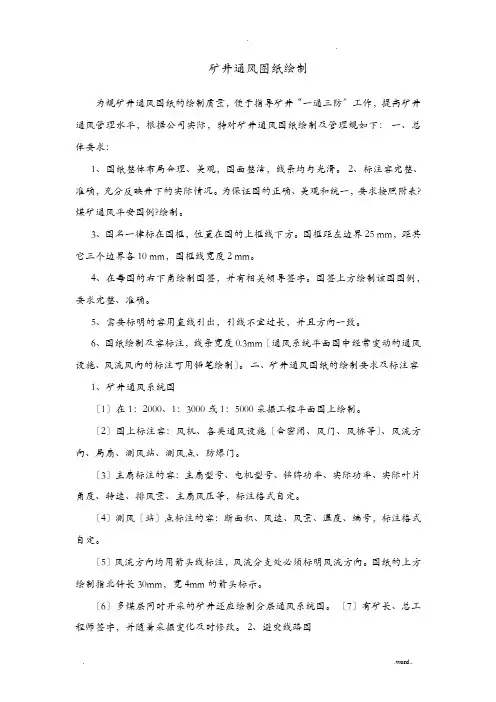

一通三防系统图绘制规范及图例(试行) 第一条 一通三防图纸绘制总体要求 1.整体布局合理、美观,图面整洁,线条均匀光滑。 2.标注内容完整、准确,充分反映井下实际情况,严格按照图纸填图说明和标注格式进行标注。 3.图名一律标在图廓内,位置在图的上图廓线下方留白位置居中,图名(字高33毫米仿宋,字与字之间一个字间距,不带边框)与上部内图廓线间距30毫米。 4.在每张图的左上角绘制一通三防图纸说明。图纸说明中,除图纸名称项目外,其它内容和格式与采掘工程平面图图纸说明一致。 5.在每张图的右下角绘制图签。 6.在每张图的左下角绘制一通三防图纸图例。 7.多煤层同时开采必须绘制分层通风系统图,上报通风管理部的通风系统图可绘制在同一张图纸上。 8.矿井通风系统图及立体示意图均要绘制指北针,位置同采掘工程平面图。 9.通风系统图风流方向均用箭头线标注,风流分支处必须标明风流方向。 10.通风系统图中,测风站数量能够反映矿井风流分配情况。 第二条 矿井通风系统二种图的绘制要求及标注内容 (一)矿井通风系统平面图(××煤矿×煤层通风系统图) 1.在1:2000或1:5000采掘工程平面图上绘制。 2.图上标注内容:主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。 3.主扇应标注的内容:主扇型号、电机型号、井下总回风量、主扇负压(即装置静压)等。 4.局部通风机应标注的内容:局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。 5.测风(站)点标注的内容:地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。 (二)矿井通风网络图(××煤矿通风网络图) 1.采用单线条(粗细1.25磅,0.44毫米)绘制。 2.凡构成独立通风系统的所有用风点均要在图上显示。 3.网路的简化:简单的串联或并联分支可用一条等效分支代替,对压降很小的井底车场、采区车场及某些巷道可并为一个节点。 4.要尽量减少风路的交叉。交汇点用节点编号(直径6毫米仿宋);不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。 5.网络图一般采取上下放置,其进风段下方,用风段在中间,回风段在上方。形状为椭圆形。 6.图上标注内容:主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。 7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。 图签与图廓 单位:毫米

1.5 ××煤矿(仿宋、字高7) ×煤层通风系统图(黑体、字高8) 制 图 矿 长 校 对 制图日期 科 长 比 例 尺 总工程师 编 号

煤矿通风系统图纸填图说明 序号 名称 图例格式 颜色

填图格式

1:5000 1:2000 风流方向和设施的绘制线条宽度0.35毫米

1 进风风流 红色 箭头长度10毫米,高度1毫米。1:2000 平面图在巷道中间画; 1:5000平面图风流在巷道上方(或左侧)并间隔1毫米

75 15 仿宋、字高5 10

0.5

15 1 35

140

中图廓线 内图廓线

外图廓线

图例宽12mm 高1mm 图例宽12mm

高3mm 2 回风风流 蓝色 格式同上。巷道线条颜色与风流颜色一致

3 测 风 站 红色 设施长度10毫米,巷道一侧高度1毫米;巷道内的,单侧高度为1/3巷宽

4 永久风门 深红色 门扇迎向风流。设施宽度2.5毫米,高度3毫米

5 临时风门 深红色 门扇迎向风流。设施宽度2毫米,高度3毫米

6 正反风门 深红色 同上,且正反风门间距0.5毫米

7 永久密闭 绿色 密闭墙宽度2毫米,与巷道平齐

8 临时密闭 深红色 设施高度3毫米,宽2毫米

9 风 桥 红蓝色 箭头宽度和高度均为10毫米

10 局部通风机 ○F 深红色 直径3毫米,F为仿宋

图例宽12mm 高6mm设施宽3mm

图例宽12mm 高6mm设施宽2mm

图例宽12mm 高6mm设施宽5mm

图例宽12mm 密闭宽2mm

图例宽12mm 高6mm设施宽2mm

图例宽12mm 高8mm

图例直径6mm

图例宽12mm 高6mm 图例宽12mm

单侧1/3巷宽 11 风 筒 深红色 风筒每节长3毫米,高1毫米。

12 调节风窗 深红色 门扇迎向风流。设施宽度2毫米,高度3毫米

13 防 爆 门 深红色 防爆门宽度同上,箭头宽3毫米;设施高度3毫米

14 变 电 所 ○N 深红色 直径3毫米,仿宋 15 绞 车 房 ○W 深红色 直径3毫米,仿宋 16 节点编号 ○37 深红色 系统图中直径3毫米,网络图中6毫米,仿宋

17 炸 药 库 深红色 宽度4毫米,高度4毫米

18 火 区 ○火 红色 直径3毫米,仿宋 19 非常仓库 ○非 红色 直径4毫米 20 轴流式主扇 深红色 宽度12毫米,高度6毫米

21 栅 栏 深红色 宽度2毫米,高度3毫米

图例宽12mm 高3mm

图例宽12mm 高6mm设施宽2mm

图例宽12mm 高6mm门宽2mm

图例直径6mm 图例直径6mm 图例直径6mm

图例直径6mm 图例宽6mm 高6mm

图例直径6mm 图例宽12mm 高6mm

图例宽2mm 高6mm 22 防 火 门 深红色 宽度2毫米,高度3毫米 第三条 通风系统图图例与图廓的位置关系 1.通风系统平面图图例按四列布置。在图纸左下角,图例左、下方外框线与图纸内图廓线重叠布置,线条宽度0.5毫米。列宽35毫米,行高10毫米,表头行高15毫米。表头字体用黑体,字高7毫米,字符间距45毫米。图例中其它文字为仿宋,字高5毫米。图例内容均水平垂直居中对齐。详见下表: 煤矿通风系统图图例1

图 例

进风风流 防 爆 门 回风风流 变 电 所 ○N

测 风 站 绞 车 房 ○W

永久风门 节点编号 ○

37

临时风门 炸 药 库 正反风门 火 区 ○

永久密闭 非常仓库 ○

临时密闭 风 桥 局部通风机 ○F 轴流式主扇

图例宽2mm 高6mm

药 风 筒 栅 栏

调节风窗 防 火 门 2.通风网络图图例的格式、与图廓的位置关系等和通风系统平面图相同。内容详见下表: 煤矿通风系统图图例2

图 例

进风风流 风 筒 回风风流 调节风窗 永久风门 节点编号 ○

37

临时风门 轴流式主扇 正反风门 局部通风机 ○F

第四条 通风系统平面图中,主扇标注格式、局部通风机标注格式和测风站标注格式。标注格式的外框线与图廓线平行或垂直,并用一条绿色(线条宽度0.2毫米)的引线指示出主扇、局部通风机和测风站位置。 1.主扇标注格式。主扇参数以表格形式标注,表格按2列设置,线条宽度0.25毫米,线条和字体颜色均为绿色,字体均为仿宋。表头字高5毫米,风井与主扇间空1个字间距。表中其它字高3毫米。第一列宽度25毫米,第二列宽度30毫米。表头行高10毫米,其它行高6毫米。表格内容均水平垂直居中。所有标注单位均左对齐,数字和单位之间空1个字间距。详见下表: 主扇标注格式 ×风井 ×#主扇 主扇型号 电机型号 总回风量 m3/min 主扇负压 Pa 2.局部通风机标注格式。局部通风机参数以表格形式标注,表格按2列设置,线条宽度0.25毫米,线条和字体颜色均为绿色,字体均为仿宋。表头字高3毫米,其它字高2毫米。第一列宽度15毫米,第二列宽度20毫米。表头行高5毫米,其它行高3毫米。表格内容均水平垂直居中。所有标注的单位均左对齐,数字和单位之间空1个字间距。详见下表: 局部通风机标注格式 安装地点 型 号 风筒直径 Φ 毫米 全负压风量 m3/min 吸 风 量 m3/min 供风距离 m 3.测风站标注格式。测风站参数以表格形式标注,表格按2列设置,线条宽度0.25毫米,线条和字体颜色均为绿色,字体均为仿宋。表头字高3毫米,其它字高2毫米。第一列宽度16毫米,第二列宽度10毫米。表头行高5毫米,其它行高3毫米。表格内容均水平左对齐,垂直居中对齐。详见下表:
