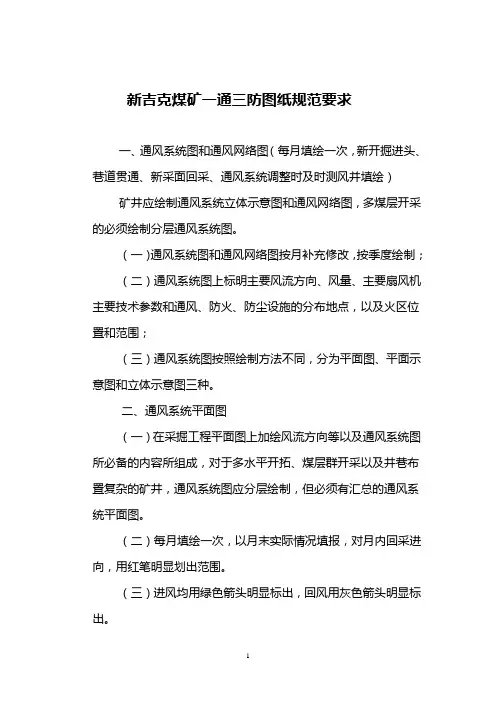

新吉克煤矿一通三防图纸规范要求一、通风系统图和通风网络图（每月填绘一次，新开掘进头、巷道贯通、新采面回采、通风系统调整时及时测风并填绘）矿井应绘制通风系统立体示意图和通风网络图，多煤层开采的必须绘制分层通风系统图。

（一）通风系统图和通风网络图按月补充修改，按季度绘制；（二）通风系统图上标明主要风流方向、风量、主要扇风机主要技术参数和通风、防火、防尘设施的分布地点，以及火区位置和范围；（三）通风系统图按照绘制方法不同，分为平面图、平面示意图和立体示意图三种。

二、通风系统平面图（一）在采掘工程平面图上加绘风流方向等以及通风系统图所必备的内容所组成，对于多水平开拓、煤层群开采以及井巷布置复杂的矿井，通风系统图应分层绘制，但必须有汇总的通风系统平面图。

（二）每月填绘一次，以月末实际情况填报，对月内回采进向，用红笔明显划出范围。

（三）进风均用绿色箭头明显标出，回风用灰色箭头明显标出。

（四）风流方向箭头间距视情况而定。

直线段巷道间距不大于100mm，分风点、汇合点、转变处均要用箭头表示，其间距不大于50mm。

（五）风井处应标明其主、备扇型号、转速、扇叶角度、电流、电压、排风量、水柱计读数、等积孔。

（六）采区、主要、总回风巷测风站处要注明巷道名称、测风站断面、风量、风速、瓦斯、二氧化碳、温度。

（七）掘进工作面均要标注工作面名称，局扇位置、风筒延接路线要基本准确。

在局扇处注明供风地点、局扇型号、功率、风筒直径、供风长度、局扇供风量、风筒出口风量、工作面瓦斯、二氧化碳浓度、温度。

（八）回采工作面（包括结束面、备用面）必须标注工作面名称。

测风站位置基本准确，在测风站处注明工作面名称、测风断面、需风量、实际供风量、风速、瓦斯浓度、温度。

（九）机电硐室注明硐室名称、需风量、实际供风量、瓦斯浓度、温度。

其它用风地点应注明供风地点名称、需风量、实际供风量、风速、瓦斯浓度、温度。

（十）分层开采时，在分层图上，风流方向不能全部标出时应在层间石门处注明“由**层来”，或“进入**层”。

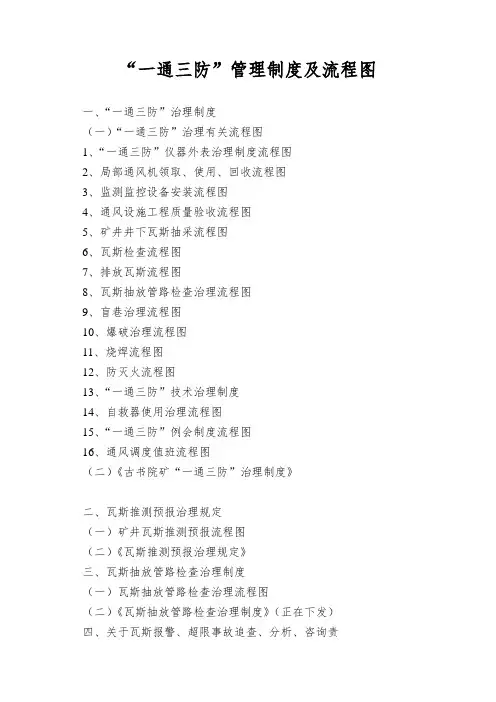

“一通三防”管理制度及流程图一、“一通三防”治理制度（一）“一通三防”治理有关流程图1、“一通三防”仪器外表治理制度流程图2、局部通风机领取、使用、回收流程图3、监测监控设备安装流程图4、通风设施工程质量验收流程图5、矿井井下瓦斯抽采流程图6、瓦斯检查流程图7、排放瓦斯流程图8、瓦斯抽放管路检查治理流程图9、盲巷治理流程图10、爆破治理流程图11、烧焊流程图12、防灭火流程图13、“一通三防”技术治理制度14、自救器使用治理流程图15、“一通三防”例会制度流程图16、通风调度值班流程图（二）《古书院矿“一通三防”治理制度》二、瓦斯推测预报治理规定（一）矿井瓦斯推测预报流程图（二）《瓦斯推测预报治理规定》三、瓦斯抽放管路检查治理制度（一）瓦斯抽放管路检查治理流程图（二）《瓦斯抽放管路检查治理制度》（正在下发）四、关于瓦斯报警、超限事故追查、分析、咨询责局部通风机领取、使用、回收流程盲巷治理流程图瓦斯抽放管路检查治理流程图通风调度值班流程图古书院矿“一通三防”治理制度总则第一条为贯彻执行党和国家的安全生产方针，落实瓦斯综合治理的“十二字”方针和“十六字”工作体系，防止煤矿瓦斯、粉尘及火灾等重特大事故的发生，按照《安全生产法》、《矿山安全法》、《煤矿安全规程》等法律、法规的规定，依据《晋城煤业集团“一通三防”治理规定》，结合我矿的实际情形，制定本制度。

第二章组织机构及责任制第二条“一通三防”治理机构成立“一通三防”治理领导组：组长：矿长、党委书记常务副组长：总工程师副组长：其它副矿级领导。

成员：副总、有关部室及一、二线行政正职和通风区治理人员。

领导组下设办公室，办公室设在通风区，主任由通风区长兼任。

办公室负责全矿“一通三防”治理的总牵头、实施和落实。

有关部室及一、二线单位成立以行政正职为组长的领导小组，指定一名副职专门负责“一通三防”工作，并将人员名单报通风区备案。

第三条矿长是本矿“一通三防”工作的第一责任人，必须保证“一通三防”工作所需的人、财、物和其他工作条件。

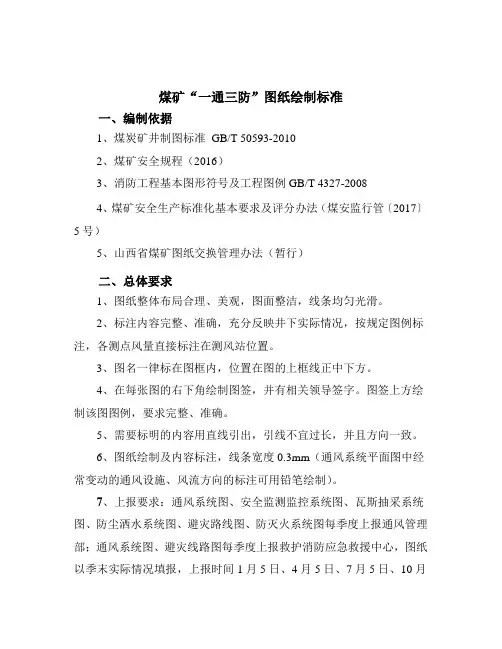

煤矿“一通三防”图纸绘制标准一、编制依据1、煤炭矿井制图标准GB/T 50593-20102、煤矿安全规程（2016）3、消防工程基本图形符号及工程图例GB/T 4327-20084、煤矿安全生产标准化基本要求及评分办法（煤安监行管〔2017〕5号）5、山西省煤矿图纸交换管理办法（暂行）二、总体要求1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。

2、标注内容完整、准确，充分反映井下实际情况，按规定图例标注，各测点风量直接标注在测风站位置。

3、图名一律标在图框内，位置在图的上框线正中下方。

4、在每张图的右下角绘制图签，并有相关领导签字。

图签上方绘制该图图例，要求完整、准确。

5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。

6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流方向的标注可用铅笔绘制）。

7、上报要求：通风系统图、安全监测监控系统图、瓦斯抽采系统图、防尘洒水系统图、避灾路线图、防灭火系统图每季度上报通风管理部；通风系统图、避灾线路图每季度上报救护消防应急救援中心，图纸以季末实际情况填报，上报时间1月5日、4月5日、7月5日、10月5日之前；矿井通风立体示意图每年上报一次，其他图纸根据需要绘制上报。

三、绘制要求及标注内容1、矿井通风系统图（1）在矿井1:2000的采掘工程平面图上绘制，每月修改，在图的右上方绘制指北针。

（2）标注内容完整、准确，充分反应井下实际情况，各地点风量直接标注在测风站位置处。

（3）图上标注内容：主要通风机参数、各类通风设施（密闭墙、风门、反向风门、调节风窗、风桥、测风站、防火门、防爆门、避难硐室等）、风流方向、局部通风机、风筒、瓦斯涌出量，图例样式见表2-1 矿井通风系统图例说明。

（4）图纸右下角制作图签，样式见表2-2 通风系统图签说明。

（5）井下有火区的必须绘制火区位置关系图，并按形成先后顺序进行编号，标注发火日期及其他应说明内容。

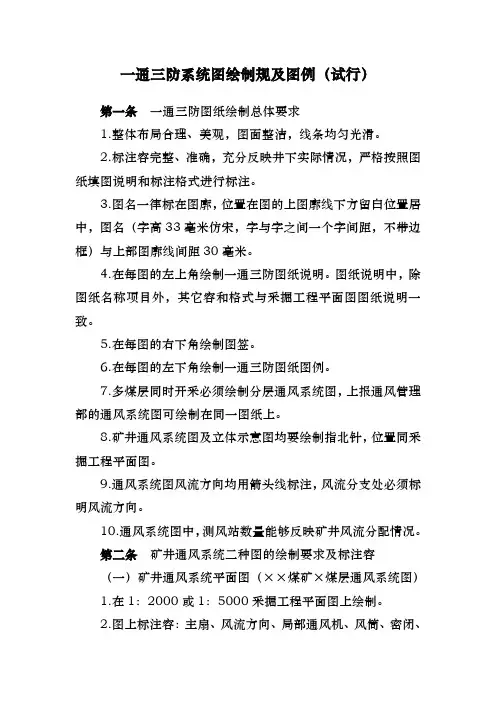

一通三防系统图绘制规及图例（试行）第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部图廓线间距30毫米。

4.在每图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它容和格式与采掘工程平面图图纸说明一致。

5.在每图的右下角绘制图签。

6.在每图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统二种图的绘制要求及标注容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的容：主扇型号、电机型号、井下总回风量、主扇负压（即装置静压）等。

4.局部通风机应标注的容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风网络图（××煤矿通风网络图）1.采用单线条（粗细1.25磅，0.44毫米）绘制。

2.凡构成独立通风系统的所有用风点均要在图上显示。

3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。

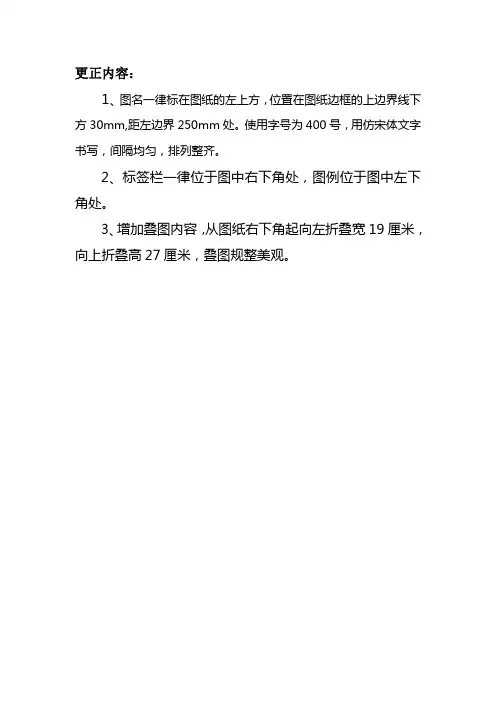

更正内容：1、图名一律标在图纸的左上方，位置在图纸边框的上边界线下方30mm,距左边界250mm处。

使用字号为400号，用仿宋体文字书写，间隔均匀，排列整齐。

2、标签栏一律位于图中右下角处，图例位于图中左下角处。

3、增加叠图内容，从图纸右下角起向左折叠宽19厘米，向上折叠高27厘米，叠图规整美观。

关于规范统一公司各矿井“一通三防”图纸及牌板的通知公司所属各矿：针对目前公司所属矿井“一通三防”各类图纸及现场管理牌板内容不全，格式不一的现状。

为规范管理，公司结合有关规范、标准及要求，并向各矿征求意见，制定了“一通三防”各类图纸及现场管理牌板统一的标准、要求。

现将具体内容下发，要求“一通三防”各类图纸在8月底前全部按照标准要求绘制，“一通三防”各类牌板在年底前全部按照标准要求制作、吊挂管理，望各单位严格遵照执行。

附：1、“一通三防”图纸绘制和管理规范2、“一通三防”牌板规范二零一一年八月五日附1：“一通三防”图纸绘制和管理规范为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀。

2、标注内容完整、准确，充分反应井下的实际情况。

为保证图纸的正确、美观和统一，要求按照附表《通风图例及要求》绘制。

3、图名一律标在图纸的左上方，位置在图纸边框的上边界线下方30mm,距左边界250mm处。

使用字号为200号，用仿宋体文字书写，间隔均匀，排列整齐。

4、图纸的右上角绘制指北针，箭头前方为视图的正北方向，标注“N”。

使用长30mm，宽4mm的箭头表示。

5、在每张图的右下角图框边界线内绘制该图图例，所有图中显示图例均需标注完整、清楚，图例标题使用二号仿宋体，间隔均匀，排列整齐，字体居中。

名称、图例使用四号仿宋体，间隔均匀，排列整齐，字体居中。

6、绘制会签栏位于图例左侧，并有矿长、矿总工程师、分管部门领导、审核人、制图人手书签字，并注明绘图日期。

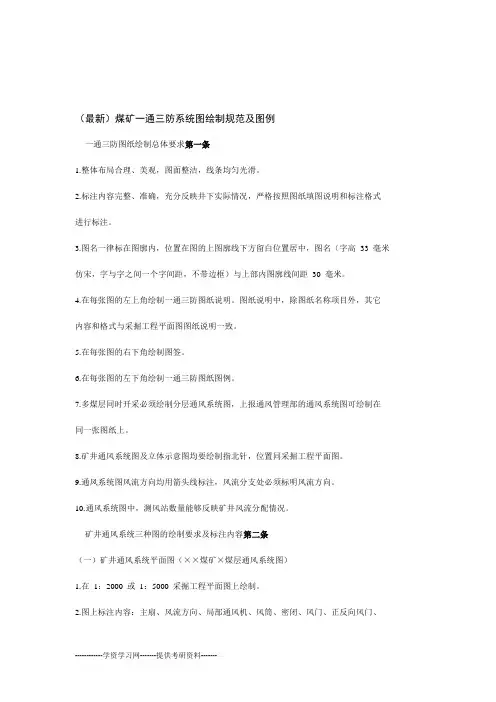

（最新）煤矿一通三防系统图绘制规范及图例一通三防图纸绘制总体要求第一条1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

矿井通风系统三种图的绘制要求及标注内容第二条（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级1．孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

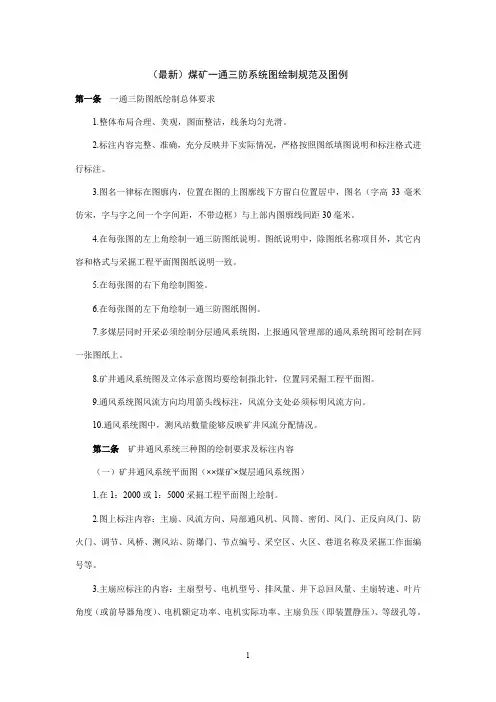

（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

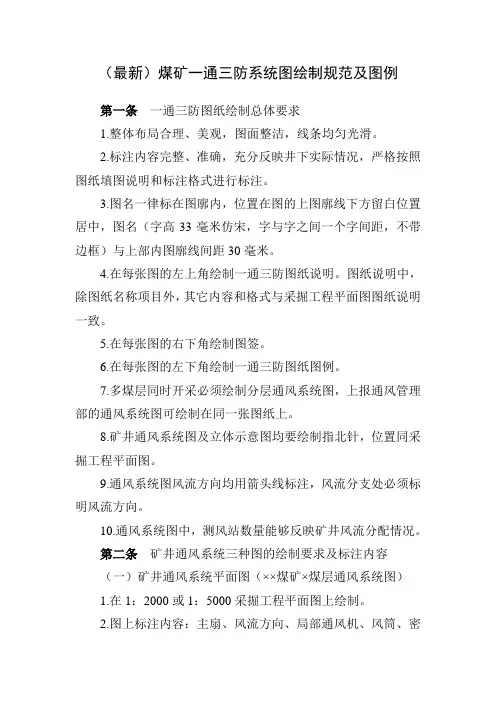

（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

14.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

(最新)煤矿一通三防系统图绘制规范及图例要点|(最新版)煤矿通风与三防系统图纸规范及图例第一通风与三防系统图纸总体要求1。

总体布局合理美观，图纸表面整洁，线条均匀流畅。

|2.标记内容完整准确，充分反映井下实际情况，并应严格按照图纸测绘说明和标记格式进行标记。

3。

绘图的名称总是标记在绘图轮廓中。

该位置位于绘图上部绘图轮廓下方的空白位置的中心。

图纸名称(高度33毫米，字间距，无边框)和上部内部图纸轮廓之间的距离为30毫米4。

在每个图形的左上角绘制一个单向和三向图形描述。

在图纸说明中，除图纸名称项目外，其他内容和格式与开挖计划的图纸说明一致5。

在每个图表的右下角绘制一个图表标签6。

在每个图形的左下角绘制一遍和三遍预防图形的图例。

7。

多煤层同时开采必须绘制分层通风系统图。

提交给通风管理部门的通风系统图可在同一图纸上绘制。

8。

矿井通风系统图和三维示意图都应在与采矿工程平面图相同的位置画出指北针9。

通风系统图中的气流方向用箭头线标出，气流方向必须在气流分支处标出10。

在通风系统图中，测风站的数量可以反映矿井气流的分布情况。

第二条绘制三类矿井通风系统的要求及标注内容(1)矿井通风系统平面图(x x煤矿x煤层通风系统平面图)1。

绘制1: 2000或1: 5000的采矿工程计划2.图上标明的内容:主扇、风流方向、局部扇、风筒、密关闭、风门、正反风门、防火门、调节、风桥、测风站、防爆门、节点号、采空区、火区、巷道名称、采掘工作面号等。

3。

主风机标注内容:主风机型号、电机型号、排风量、井下总回风量、主风机转速、叶片角度(或导叶角度)、电机额定功率、电机实际功率、主风机负压(即设备静压)、坡度孔等。

4。

局部通风机应标注的内容:安装位置、类型、风管直径、全负压风量、局部通风机实际吸风量、风管送风距离5。

风(站)测点标示内容:位置、截面积、风速、风量、气温、气体浓度和二氧化碳浓度(2)矿井通风三维示意图(x x矿井通风三维示意图)1。

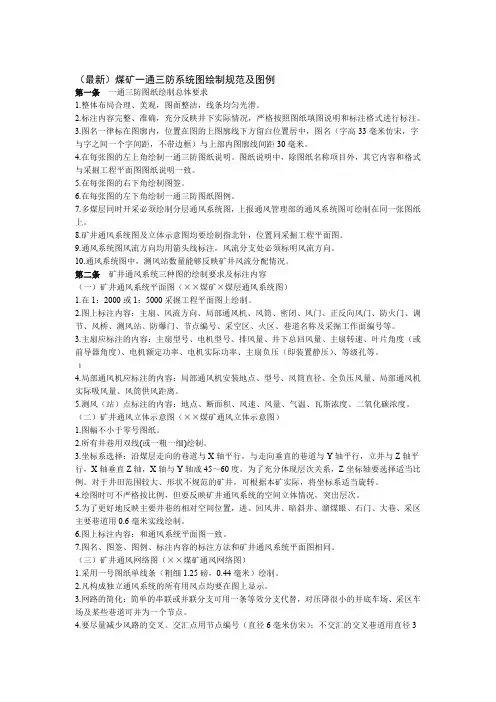

（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

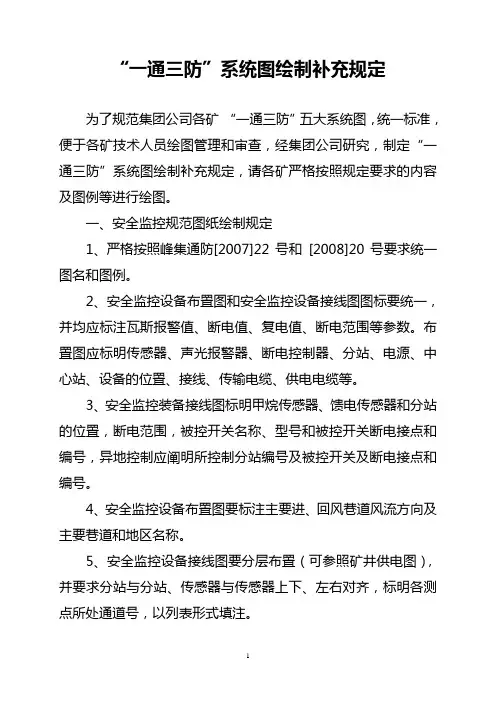

“一通三防”系统图绘制补充规定为了规范集团公司各矿“一通三防”五大系统图，统一标准，便于各矿技术人员绘图管理和审查，经集团公司研究，制定“一通三防”系统图绘制补充规定，请各矿严格按照规定要求的内容及图例等进行绘图。

一、安全监控规范图纸绘制规定1、严格按照峰集通防[2007]22号和 [2008]20号要求统一图名和图例。

2、安全监控设备布置图和安全监控设备接线图图标要统一，并均应标注瓦斯报警值、断电值、复电值、断电范围等参数。

布置图应标明传感器、声光报警器、断电控制器、分站、电源、中心站、设备的位置、接线、传输电缆、供电电缆等。

3、安全监控装备接线图标明甲烷传感器、馈电传感器和分站的位置，断电范围，被控开关名称、型号和被控开关断电接点和编号，异地控制应阐明所控制分站编号及被控开关及断电接点和编号。

4、安全监控设备布置图要标注主要进、回风巷道风流方向及主要巷道和地区名称。

5、安全监控设备接线图要分层布置（可参照矿井供电图），并要求分站与分站、传感器与传感器上下、左右对齐，标明各测点所处通道号，以列表形式填注。

6、安全监控设备布置图要用1：2000比例图绘制，要突出表现出当前生产地区和设备所在位置。

参数标注应在最近的空白处标注，并要求整洁、美观。

7、安全监控设备接线图中监控中心应标清双回路电源取向及不间断电源的型号和容量、避雷器的型号和主要参数。

8、安全监控的图纸保存时间应不低于2年。

二、瓦斯抽放系统图绘制规定1、瓦斯抽放系统图采用1:2000或1:5000采掘工程平面图为底图。

2、正在抽放钻孔的参数标注内容：钻场号、孔号、孔深、仰角、方位、开孔径/终孔径、终孔层位。

（列表格式）除采掘工作面本煤层预抽钻孔或边掘（采）边抽钻孔参数不单个标注钻孔参数外，其它钻孔必须标注每个钻孔参数。

3、正在抽放的钻场、干管、支管瓦斯抽放参数标注内容：地点、瓦斯含量、抽放量（纯量）、负压以及采空区抽放时一氧化碳含量。

钻场抽放参数测点设置要求：①钻场布置在尾排瓦斯巷道内的，支管要设置测点；②布置在尾排瓦斯巷道外其他地点的钻场均要布置测点；③本煤层预抽煤层瓦斯，采取平行布孔方式的，支管要设置测点；④参数测定孔、瓦斯异常钻孔等特殊钻孔、钻场必须设置参数测点。

（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。

图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。
