新吉克煤矿一通三防图纸规范要求一、通风系统图和通风网络图（每月填绘一次，新开掘进头、巷道贯通、新采面回采、通风系统调整时及时测风并填绘）矿井应绘制通风系统立体示意图和通风网络图，多煤层开采的必须绘制分层通风系统图。
（一）通风系统图和通风网络图按月补充修改，按季度绘制；（二）通风系统图上标明主要风流方向、风量、主要扇风机主要技术参数和通风、防火、防尘设施的分布地点，以及火区位置和范围；（三）通风系统图按照绘制方法不同，分为平面图、平面示意图和立体示意图三种。
二、通风系统平面图（一）在采掘工程平面图上加绘风流方向等以及通风系统图所必备的内容所组成，对于多水平开拓、煤层群开采以及井巷布置复杂的矿井，通风系统图应分层绘制，但必须有汇总的通风系统平面图。
（二）每月填绘一次，以月末实际情况填报，对月内回采进向，用红笔明显划出范围。
（三）进风均用绿色箭头明显标出，回风用灰色箭头明显标出。
（四）风流方向箭头间距视情况而定。
直线段巷道间距不大于100mm，分风点、汇合点、转变处均要用箭头表示，其间距不大于50mm。
（五）风井处应标明其主、备扇型号、转速、扇叶角度、电流、电压、排风量、水柱计读数、等积孔。
（六）采区、主要、总回风巷测风站处要注明巷道名称、测风站断面、风量、风速、瓦斯、二氧化碳、温度。
（七）掘进工作面均要标注工作面名称，局扇位置、风筒延接路线要基本准确。
在局扇处注明供风地点、局扇型号、功率、风筒直径、供风长度、局扇供风量、风筒出口风量、工作面瓦斯、二氧化碳浓度、温度。
（八）回采工作面（包括结束面、备用面）必须标注工作面名称。
测风站位置基本准确，在测风站处注明工作面名称、测风断面、需风量、实际供风量、风速、瓦斯浓度、温度。
（九）机电硐室注明硐室名称、需风量、实际供风量、瓦斯浓度、温度。
其它用风地点应注明供风地点名称、需风量、实际供风量、风速、瓦斯浓度、温度。
（十）分层开采时，在分层图上，风流方向不能全部标出时应在层间石门处注明“由**层来”，或“进入**层”。
“一通三防”管理制度及流程图一、“一通三防”治理制度（一）“一通三防”治理有关流程图1、“一通三防”仪器外表治理制度流程图2、局部通风机领取、使用、回收流程图3、监测监控设备安装流程图4、通风设施工程质量验收流程图5、矿井井下瓦斯抽采流程图6、瓦斯检查流程图7、排放瓦斯流程图8、瓦斯抽放管路检查治理流程图9、盲巷治理流程图10、爆破治理流程图11、烧焊流程图12、防灭火流程图13、“一通三防”技术治理制度14、自救器使用治理流程图15、“一通三防”例会制度流程图16、通风调度值班流程图（二）《古书院矿“一通三防”治理制度》二、瓦斯推测预报治理规定（一）矿井瓦斯推测预报流程图（二）《瓦斯推测预报治理规定》三、瓦斯抽放管路检查治理制度（一）瓦斯抽放管路检查治理流程图（二）《瓦斯抽放管路检查治理制度》（正在下发）四、关于瓦斯报警、超限事故追查、分析、咨询责局部通风机领取、使用、回收流程盲巷治理流程图瓦斯抽放管路检查治理流程图通风调度值班流程图古书院矿“一通三防”治理制度总则第一条为贯彻执行党和国家的安全生产方针，落实瓦斯综合治理的“十二字”方针和“十六字”工作体系，防止煤矿瓦斯、粉尘及火灾等重特大事故的发生，按照《安全生产法》、《矿山安全法》、《煤矿安全规程》等法律、法规的规定，依据《晋城煤业集团“一通三防”治理规定》，结合我矿的实际情形，制定本制度。
第二章组织机构及责任制第二条“一通三防”治理机构成立“一通三防”治理领导组：组长：矿长、党委书记常务副组长：总工程师副组长：其它副矿级领导。
成员：副总、有关部室及一、二线行政正职和通风区治理人员。
领导组下设办公室，办公室设在通风区，主任由通风区长兼任。
办公室负责全矿“一通三防”治理的总牵头、实施和落实。
有关部室及一、二线单位成立以行政正职为组长的领导小组，指定一名副职专门负责“一通三防”工作，并将人员名单报通风区备案。
第三条矿长是本矿“一通三防”工作的第一责任人，必须保证“一通三防”工作所需的人、财、物和其他工作条件。
煤矿“一通三防”图纸绘制标准一、编制依据1、煤炭矿井制图标准GB/T 50593-20102、煤矿安全规程（2016）3、消防工程基本图形符号及工程图例GB/T 4327-20084、煤矿安全生产标准化基本要求及评分办法（煤安监行管〔2017〕5号）5、山西省煤矿图纸交换管理办法（暂行）二、总体要求1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下实际情况，按规定图例标注，各测点风量直接标注在测风站位置。
3、图名一律标在图框内，位置在图的上框线正中下方。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流方向的标注可用铅笔绘制）。
7、上报要求：通风系统图、安全监测监控系统图、瓦斯抽采系统图、防尘洒水系统图、避灾路线图、防灭火系统图每季度上报通风管理部；通风系统图、避灾线路图每季度上报救护消防应急救援中心，图纸以季末实际情况填报，上报时间1月5日、4月5日、7月5日、10月5日之前；矿井通风立体示意图每年上报一次，其他图纸根据需要绘制上报。
三、绘制要求及标注内容1、矿井通风系统图（1）在矿井1:2000的采掘工程平面图上绘制，每月修改，在图的右上方绘制指北针。
（2）标注内容完整、准确，充分反应井下实际情况，各地点风量直接标注在测风站位置处。
（3）图上标注内容：主要通风机参数、各类通风设施（密闭墙、风门、反向风门、调节风窗、风桥、测风站、防火门、防爆门、避难硐室等）、风流方向、局部通风机、风筒、瓦斯涌出量，图例样式见表2-1 矿井通风系统图例说明。
（4）图纸右下角制作图签，样式见表2-2 通风系统图签说明。
（5）井下有火区的必须绘制火区位置关系图，并按形成先后顺序进行编号，标注发火日期及其他应说明内容。

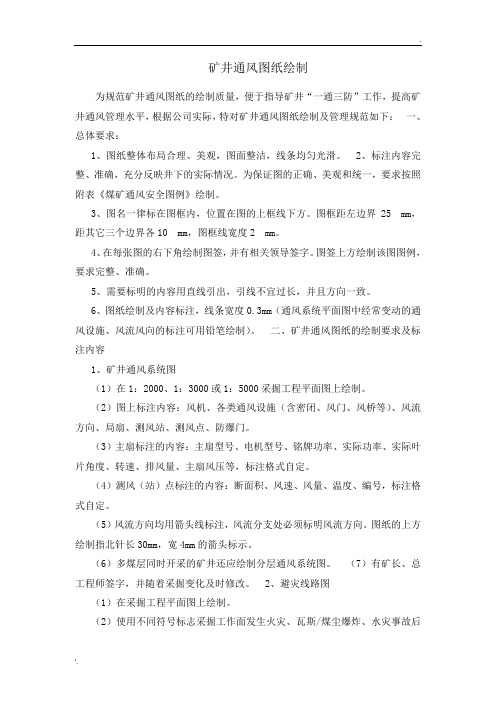

矿井通风图纸绘制为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀光滑。
2、标注内容完整、准确，充分反映井下的实际情况。
为保证图的正确、美观和统一，要求按照附表《煤矿通风安全图例》绘制。
3、图名一律标在图框内，位置在图的上框线下方。
图框距左边界25 mm，距其它三个边界各10 mm，图框线宽度2 mm。
4、在每张图的右下角绘制图签，并有相关领导签字。
图签上方绘制该图图例，要求完整、准确。
5、需要标明的内容用直线引出，引线不宜过长，并且方向一致。
6、图纸绘制及内容标注，线条宽度0.3mm（通风系统平面图中经常变动的通风设施、风流风向的标注可用铅笔绘制）。
二、矿井通风图纸的绘制要求及标注内容1、矿井通风系统图（1）在1：2000、1：3000或1：5000采掘工程平面图上绘制。
（2）图上标注内容：风机、各类通风设施（含密闭、风门、风桥等）、风流方向、局扇、测风站、测风点、防爆门。
（3）主扇标注的内容：主扇型号、电机型号、铭牌功率、实际功率、实际叶片角度、转速、排风量、主扇风压等，标注格式自定。
（4）测风（站）点标注的内容：断面积、风速、风量、温度、编号，标注格式自定。
（5）风流方向均用箭头线标注，风流分支处必须标明风流方向。
图纸的上方绘制指北针长30mm，宽4mm的箭头标示。
（6）多煤层同时开采的矿井还应绘制分层通风系统图。
（7）有矿长、总工程师签字，并随着采掘变化及时修改。
2、避灾线路图（1）在采掘工程平面图上绘制。
（2）使用不同符号标志采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。
（3）有总工程师签字，图纸随着采掘变化进行修改。
3、防灭火系统图（1）在采掘工程平面图上绘制。
（2）图中标明注浆、注氮系统，消防材料库等他防火设施及火区位置、冻结煤量等，束管监测系统可单独成图。
一通三防系统图绘制规及图例（试行）第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部图廓线间距30毫米。
4.在每图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它容和格式与采掘工程平面图图纸说明一致。
5.在每图的右下角绘制图签。
6.在每图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统二种图的绘制要求及标注容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的容：主扇型号、电机型号、井下总回风量、主扇负压（即装置静压）等。
4.局部通风机应标注的容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风网络图（××煤矿通风网络图）1.采用单线条（粗细1.25磅，0.44毫米）绘制。
2.凡构成独立通风系统的所有用风点均要在图上显示。
3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
图例一：矿井防灭火系统图图例序号名称图例颜色说明1清水池蓝色底10mm,高压6 mm,XX标注水池容量2清水泵蓝色底10mm,高8mm3泥浆泵黄色底10mm,高8mm4消防管路绿色标注管径,实长5泥浆管黄色标注管径,实长6截门紫色长10mm,直径3mm7水枪蓝色长10mm8消火栓红色长10mm9消防材料库红色长15mm,宽10mm1 0火区红色线粗2mm,XX标注火区名称.并注明发火时间1 1注销火区绿色线粗2mm,XX标注火区名称.并注明发火时间1 2束管监测中心站紫色长15mm,宽10mm1 3束管紫色N标注芯数,实长1 4束管采样器紫色标注个数1 5制氮机橙色标注制氮机型号1 6注氮管橙色标注管径1 7烟雾传感器蓝色1 8一氧化碳传感器红色1 9温度传感器红色2 0防火门套红色2 1阻化剂泵蓝色2 2未做防火处理巷道黑色标注多少米2 3灭火器M红色标注个数2 4沙箱浅蓝色标注个数图例二：矿井防尘系统图图例序号设备名称图例符号颜色图例尺寸（毫米）1静压水池蓝色底15mm 高8mm ××标注水池容量2干管＿绿色标注实长管径100mm以上（包括100mm）3支管＿浅绿色标注实长管径100mm以下4三通阀门红色3mm 可简化标注××标注实际个数5截门蓝色6净化水幕黑色7转载点喷雾黑色8水质过虑器蓝色9辅助隔爆黄色1 0除尘风机篮色1 1捕尘网蓝色1 2主隔爆深黄色1 3管路水压表在管路多少米处放置1 4洒水软管黑色1 5动压注水红色1 6静压注水粉红色图例三：防尘防火系统图辅助配套图例序号名称图例颜色说明1:50001:2001进风风流→→绿色1：2000平面图在巷道中间划；1：5000平面图风流与巷道间隔1mm。
（网络图只划风流方向）。
2回风风流→→红色1:2000平面图在巷道中间划；1:5000平面图风流与巷道间隔1mm。
（网络图只划风流方向）。
3永久风门棕色门扇迎向风流。
更正内容：1、图名一律标在图纸的左上方，位置在图纸边框的上边界线下方30mm,距左边界250mm处。
使用字号为400号，用仿宋体文字书写，间隔均匀，排列整齐。
2、标签栏一律位于图中右下角处，图例位于图中左下角处。
3、增加叠图内容，从图纸右下角起向左折叠宽19厘米，向上折叠高27厘米，叠图规整美观。
关于规范统一公司各矿井“一通三防”图纸及牌板的通知公司所属各矿：针对目前公司所属矿井“一通三防”各类图纸及现场管理牌板内容不全，格式不一的现状。
为规范管理，公司结合有关规范、标准及要求，并向各矿征求意见，制定了“一通三防”各类图纸及现场管理牌板统一的标准、要求。
现将具体内容下发，要求“一通三防”各类图纸在8月底前全部按照标准要求绘制，“一通三防”各类牌板在年底前全部按照标准要求制作、吊挂管理，望各单位严格遵照执行。
附：1、“一通三防”图纸绘制和管理规范2、“一通三防”牌板规范二零一一年八月五日附1：“一通三防”图纸绘制和管理规范为规范矿井通风图纸的绘制质量，便于指导矿井“一通三防”工作，提高矿井通风管理水平，根据公司实际，特对矿井通风图纸绘制及管理规范如下：一、总体要求：1、图纸整体布局合理、美观，图面整洁，线条均匀。
2、标注内容完整、准确，充分反应井下的实际情况。
为保证图纸的正确、美观和统一，要求按照附表《通风图例及要求》绘制。
3、图名一律标在图纸的左上方，位置在图纸边框的上边界线下方30mm,距左边界250mm处。
使用字号为200号，用仿宋体文字书写，间隔均匀，排列整齐。
4、图纸的右上角绘制指北针，箭头前方为视图的正北方向，标注“N”。
使用长30mm，宽4mm的箭头表示。
5、在每张图的右下角图框边界线内绘制该图图例，所有图中显示图例均需标注完整、清楚，图例标题使用二号仿宋体，间隔均匀，排列整齐，字体居中。
名称、图例使用四号仿宋体，间隔均匀，排列整齐，字体居中。
6、绘制会签栏位于图例左侧，并有矿长、矿总工程师、分管部门领导、审核人、制图人手书签字，并注明绘图日期。
煤矿矿井“一通三防”图纸、报表报送制度
（一）图纸
1、矿井必须有通风系统图、防尘系统图、防灭火系统图、安全监测系统图、瓦斯抽放系统图、避灾路线图等图纸。
2、通风系统图、防尘系统图、防灭火系统图、安全监测系统图由通风区负责填写,瓦斯抽放系统图由防突区负责填写，避灾路线图由通风科负责填写。
3、上述图纸每月至少填写一次，井下系统发生大的调整时应及时填写，保持与实际相符。
4、通风系统图每季填写一份交换图并上报集团公司，同时报矿总工程师、通风科、调度室、安全监察处、救护队各一份。
5、每月随通风月报报送煤矿安全监察办事处一份通风系统示意图。
（二）报表
1、通风旬报按旬填写，报矿总工程师、通风科各一份。
2、通风月报、防尘月报按月填写，下月5日前报煤矿安全监察办事处、集团公司、矿总工程师、通风科各一份，每季度最后一个月报集团公司两份。
3、瓦斯日报、安全监测日报、瓦斯抽放日报逐日填写报矿长及矿总工程师审阅后报矿长、总工程师、通风科、调度室各一份。
4、防突预测预报单、效果检验单等每进行一次填写一次，经矿总工程师或通风副总工程师审阅后送施工单位、通风科、矿总工程师、调度室、安全监察处各一份。
5、测尘半月报表每半月填写一次，由矿长及矿总工程师审批后，报矿总工程师、通风科各一份。
6、瓦斯抽放月报、安全监测月报按月填写，由矿长及矿总工程师审批后，报矿总工程师、通风科各一份。
（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
14.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
(最新)煤矿一通三防系统图绘制规范及图例（最新）煤矿一通三防系统图绘制规范及图例第一条一通三防图纸绘制总体要求1.整体布局合理、美观，图面整洁，线条均匀光滑。
2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。
3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。
4.在每张图的左上角绘制一通三防图纸说明。
图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。
5.在每张图的右下角绘制图签。
6.在每张图的左下角绘制一通三防图纸图例。
7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。
8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。
9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。
10.通风系统图中，测风站数量能够反映矿井风流分配情况。
第二条矿井通风系统三种图的绘制要求及标注内容（一）矿井通风系统平面图（××煤矿×煤层通风系统图）1.在1：2000或1：5000采掘工程平面图上绘制。
2.图上标注内容：主扇、风流方向、局部通风机、风筒、密闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。
3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。
4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。
5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。
（二）矿井通风立体示意图（××煤矿通风立体示意图）1.图幅不小于零号图纸。
2.所有井巷用双线(或一粗一细)绘制。
3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。
为了充分体现层次关系，Z坐标轴要选择适当比例。
对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。
4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。
5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。
6.图上标注内容：和通风系统平面图一致。
平面图相同。
（三）矿井通风网络图（××煤矿通风网络图）1.采用一号图纸单线条（粗细1.25磅，0.44毫米）绘制。
2.凡构成独立通风系统的所有用风点均要在图上显示。
3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
4.要尽量减少风路的交叉。
交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。
5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。
形状为椭圆形。
6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统与Y轴成45～60度。
为了充分体现层次关系，Z坐标轴要选择适当比例。
对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。
4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。
5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。
6.图上标注内容：和通风系统平面图一致。
平面图相同。
（三）矿井通风网络图（××煤矿通风网络图）1.采用一号图纸单线条（粗细1.25磅，0.44毫米）绘制。
2.凡构成独立通风系统的所有用风点均要在图上显示。
3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。
4.要尽量减少风路的交叉。
交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。
5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。
形状为椭圆形。
6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。
7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。
图签与图廓单位：毫米1.5淮南矿业（集团）公司××煤矿（仿宋、字高7）×煤层通风系统图（黑体、字高8）制图矿长校对制图日期科长比例尺总工程师编号煤矿通风系统图纸填图说明序号名称图例格式颜色填图格式1:5001:2000风流方向和设施的绘制线条宽度0.35毫米7515仿宋、字高5100.515 135140中图廓线内图廓线外图廓线1进风风流红色箭头长度10毫米,高度1毫米。
1：2000平面图在巷道中间画；1：5000平面图风流在巷道上方（或左侧）并间隔1毫米2回风风流蓝色格式同上。
巷道线条颜色与风流颜色一致3测风站红色设施长度10毫米,巷道一侧高度1毫米；巷道内的，单侧高度为1/3巷宽图例宽12mm高1mm图例宽12mm高3mm图例宽12mm高6mm图例宽12mm单侧1/3巷宽4永久风门深红色门扇迎向风流。
设施宽度2.5毫米，高度3毫米5临时风门深红色门扇迎向风流。
设施宽度2毫米，高度3毫米6正反风门深红色同上，且正反风门间距0.5毫米7永久密闭绿色密闭墙宽度2毫米，与巷道平齐8临时密闭深红色设施高度3毫米,宽2毫米9风桥红蓝色箭头宽度和高度均为10毫米图例宽12mm高6mm设施宽3mm图例宽12mm高6mm设施宽2mm图例宽12mm高6mm设施宽5mm图例宽12mm密闭宽2mm图例宽12mm高6mm设施宽2mm图例宽12mm高8mm1 0局部通风机○F深红色直径3毫米,F为仿宋1 1风筒深红色风筒每节长3毫米，高1毫米。
1 2调节风窗深红色门扇迎向风流。
设施宽度2毫米，高度3毫米1 3防爆门深红色防爆门宽度同上，箭头宽3毫米；设施高度3毫米1 4变电所○N深红色直径3毫米,仿宋1 5绞车房○W深红色直径3毫米,仿宋图例直径6mm图例宽12mm高3mm图例宽12mm高6mm设施宽2mm图例宽12mm高6mm门宽2mm图例直径6mm图例直径6mm1 6节点编号○37深红色系统图中直径3毫米,网络图中6毫米,仿宋1 7炸药库深红色宽度4毫米，高度4毫米1 8火区○火红色直径3毫米,仿宋1 9非常仓库○非红色直径4毫米2 0抽排风机深红色宽度6毫米，高度6毫米2 1离心式主扇深红色宽度6毫米，高度6毫米2 2轴流式主扇深红色宽度12毫米，高度6毫米药图例直径6mm图例直径6mm图例宽6mm高6mm图例直径6mm图例宽6mm高6mm图例宽6mm高6mm图例宽12mm高6mm23栅 栏深红色宽度2毫米，高度3毫米 24防 火 门深红色宽度2毫米，高度3毫米第三条 通风系统图图例与图廓的位置关系1.通风系统平面图和立体示意图的图例按四列布置。
在图纸左下角，图例左、下方外框线与图纸内图廓线重叠布置，线条宽度0.5毫米。
列宽35毫米，行高10毫米，表头行高15毫米。
表头字体用黑体，字高7毫米，字符间距45毫米。
图例中其它文字为仿宋，字高5毫米。
图例内容均水平垂直居中对齐。
详见下表：煤矿通风系统图图例1图 例进风风流 防 爆 门回风风流变 电 所 ○N 测 风 站绞 车 房 ○W 永久风门 节点编号 ○37 临时风门 炸 药 库正反风门 火 区 ○火 永久密闭非常仓库○非 图例宽2mm 高6mm图例宽2mm 高6mm药临时密闭抽排风机风桥离心式主扇局部通风机○F轴流式主扇风筒栅栏调节风窗防火门2.通风网络图图例的格式、与图廓的位置关系等和通风系统平面图相同。
内容详见下表：煤矿通风系统图图例2图例进风风流风筒回风风流调节风窗永久风门节点编号○37临时风门离心式主扇正反风门轴流式主扇局部通风机○F第四条通风系统平面、立体图中，主扇标注格式、局部通风机标注格式和测风站标注格式。
标注格式的外框线与图廓线平行或垂直，并用一条绿色（线条宽度0.2毫米）的引线指示出主扇、局部通风机和测风站位置。
1.主扇标注格式。
主扇参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。
表头字高5毫米，风井与主扇间空1个字间距。
表中其它字高3毫米。
第一列宽度25毫米，第二列宽度30毫米。
表头行高10毫米，其它行高6毫米。
表格内容均水平垂直居中。
所有标注单位均左对齐，数字和单位之间空1个字间距。
详见下表：主扇标注格式×风井×#主扇主扇型号G4-73-11NO.25D电机型号JSQ1512-10排风量4037 m3/min总回风量3858 m3/min主扇转速480 r/min前导器角度90 度电机额定功率280 Kw电机实际功率195 Kw主扇负压1500 Pa等级孔 2.09 m2（以原来的为准）2.局部通风机标注格式。
局部通风机参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。
表头字高3毫米，其它字高2毫米。
第一列宽度15毫米，第二列宽度20毫米。
表头行高5毫米，其它行高3毫米。
表格内容均水平垂直居中。
所有标注的单位均左对齐，数字和单位之间空1个字间距。
详见下表：局部通风机标注格式安装地点型号FBDNO6.0/2×15风筒直径Φ800 毫米全负压风量880 m3/min吸风量358 m3/min供风距离800 m（以原来的为准）3.测风站标注格式。
测风站参数以表格形式标注，表格按2列设置，线条宽度0.25毫米，线条和字体颜色均为绿色，字体均为仿宋。
表头字高3毫米，其它字高2毫米。
第一列宽度16毫米，第二列宽度10毫米。
表头行高5毫米，其它行高3毫米。
表格内容均水平左对齐，垂直居中对齐。
详见下表：测风站标注格式测风站地点S= m2V= m/sQ= m3/minT= ℃CH4= ％CO2= ％（以原来的为准）第五条防灭火注浆系统图1.图名、图纸、图纸说明、图签的要求以及图例的位置要求与矿井通风系统图相同（图名改变成××煤矿防灭火注浆系统图，其他要求相同；底图只需保留主要系统巷道以及采掘工作面、硐室等）。
