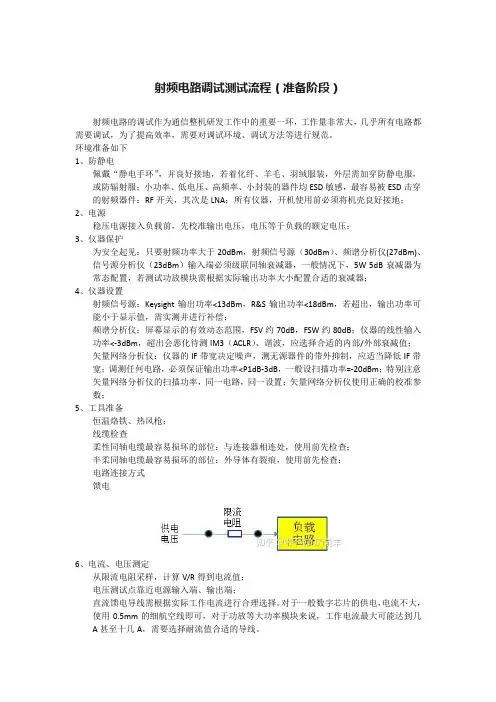

射频电路调试测试流程（准备阶段）射频电路的调试作为通信整机研发工作中的重要一环，工作量非常大，几乎所有电路都需要调试，为了提高效率，需要对调试环境、调试方法等进行规范。

环境准备如下1、防静电佩戴“静电手环”，并良好接地，若着化纤、羊毛、羽绒服装，外层需加穿防静电服，或防辐射服；小功率、低电压、高频率、小封装的器件均ESD敏感，最容易被ESD击穿的射频器件：RF开关，其次是LNA；所有仪器，开机使用前必须将机壳良好接地；2、电源稳压电源接入负载前，先校准输出电压，电压等于负载的额定电压；3、仪器保护为安全起见：只要射频功率大于20dBm，射频信号源（30dBm）、频谱分析仪(27dBm)、信号源分析仪（23dBm）输入端必须级联同轴衰减器，一般情况下，5W 5dB衰减器为常态配置，若测试功放模块需根据实际输出功率大小配置合适的衰减器；4、仪器设置射频信号源：Keysight输出功率<13dBm，R&S输出功率<18dBm，若超出，输出功率可能小于显示值，需实测并进行补偿；频谱分析仪：屏幕显示的有效动态范围，FSV约70dB，FSW约80dB；仪器的线性输入功率<-3dBm，超出会恶化待测IM3（ACLR）、谐波，应选择合适的内部/外部衰减值；矢量网络分析仪：仪器的IF带宽决定噪声，测无源器件的带外抑制，应适当降低IF带宽；调测任何电路，必须保证输出功率<P1dB-3dB，一般设扫描功率=-20dBm；特别注意矢量网络分析仪的扫描功率，同一电路，同一设置；矢量网络分析仪使用正确的校准参数；5、工具准备恒温烙铁、热风枪；线缆检查柔性同轴电缆最容易损坏的部位：与连接器相连处，使用前先检查；半柔同轴电缆最容易损坏的部位：外导体有裂痕，使用前先检查；电路连接方式馈电6、电流、电压测定从限流电阻采样，计算V/R得到电流值；电压测试点靠近电源输入端、输出端；直流馈电导线需根据实际工作电流进行合理选择。

proteus中芯片的管脚无线接法Proteus是一款常用的电子电路仿真软件，可以对芯片进行仿真和测试。

在Proteus中，可以通过无线接法来连接芯片的管脚，实现信号的传输和通信。

本文将介绍如何在Proteus中实现芯片管脚的无线接法。

我们需要打开Proteus软件，并创建一个新的电路图。

在电路图中，我们可以看到各种元件和芯片，以及它们的管脚。

要实现芯片的无线接法，我们需要选择合适的无线通信模块，并将其添加到电路图中。

在Proteus中，有多种无线通信模块可供选择，例如射频模块、蓝牙模块、Wi-Fi模块等。

根据具体的需求和芯片的类型，我们可以选择合适的无线通信模块。

在本文中，我们以射频模块为例来介绍芯片管脚的无线接法。

我们需要找到合适的射频模块元件，并将其添加到电路图中。

然后，我们可以将射频模块的发送管脚连接到芯片的一个输出管脚，将射频模块的接收管脚连接到芯片的一个输入管脚。

这样，芯片就可以通过射频模块进行无线通信。

在连接管脚时，我们需要注意管脚的引脚编号和功能。

在Proteus 中，每个管脚都有一个唯一的引脚编号，用于标识管脚的位置和功能。

我们需要确保将芯片的输出管脚与射频模块的发送管脚连接，将芯片的输入管脚与射频模块的接收管脚连接，以实现数据的传输和通信。

除了连接管脚，我们还可以设置管脚的属性和参数。

在Proteus中，可以通过属性编辑器来设置管脚的电气特性、电平和信号类型等。

我们可以根据具体的需求，设置芯片的输出管脚为高电平或低电平，设置射频模块的接收管脚为输入模式或输出模式，以实现不同的通信方式和传输效果。

在完成管脚的连接和设置后，我们可以对整个电路进行仿真和测试。

在Proteus中，可以通过添加信号发生器、示波器和逻辑分析仪等工具，对电路进行各种信号的输入和输出测试。

我们可以观察信号的波形、频谱和时域特性，评估无线通信的质量和性能。

总结起来，Proteus中可以通过无线接法来连接芯片的管脚，实现信号的无线传输和通信。

单片机的使用方法及常用模块介绍随着科技的发展，单片机作为一种重要的电子元器件，被广泛应用于各个领域。

单片机是一种集成了处理器、存储器、输入输出接口和计时电路等功能的微型计算机系统。

它具有体积小、功耗低、成本低、易于编程等优点，因此在电子产品的设计和开发中扮演着重要的角色。

一、单片机的使用方法单片机的使用方法主要包括硬件设计和软件编程两个方面。

硬件设计是指根据具体应用需求，选择适当的单片机型号，并设计相应的外围电路。

首先，根据系统需求选择合适的单片机型号，考虑处理器性能、存储容量、接口类型等因素。

其次，根据具体应用需求设计外围电路，包括电源电路、时钟电路、输入输出接口电路等。

最后，根据硬件设计图纸进行电路的布线和焊接。

软件编程是指使用特定的编程语言编写程序，将程序下载到单片机中，实现所需功能。

常用的单片机编程语言有汇编语言和C语言。

汇编语言是一种低级语言，可以直接操作单片机的寄存器和端口，具有较高的执行效率。

C语言是一种高级语言，具有语法简单、易于学习和理解的特点。

在软件编程过程中，需要根据具体应用需求，编写相应的算法和程序逻辑，实现所需功能。

二、常用模块介绍1. 传感器模块传感器模块是单片机应用中常用的模块之一。

它可以将环境中的物理量转化为电信号，并通过单片机进行处理和控制。

常见的传感器模块有温度传感器、湿度传感器、光照传感器等。

例如，温度传感器可以测量环境的温度，并将温度值转化为电压信号，通过单片机进行温度控制。

2. 无线通信模块无线通信模块是实现单片机与外部设备之间无线通信的重要模块。

它可以通过无线信号传输数据，实现远程控制和监测。

常见的无线通信模块有蓝牙模块、Wi-Fi模块、射频模块等。

例如，蓝牙模块可以实现单片机与手机之间的无线通信，用于远程控制和数据传输。

3. 显示模块显示模块可以将单片机处理的数据和信息以可视化的方式展示出来。

常见的显示模块有液晶显示屏、LED数码管、OLED显示屏等。
