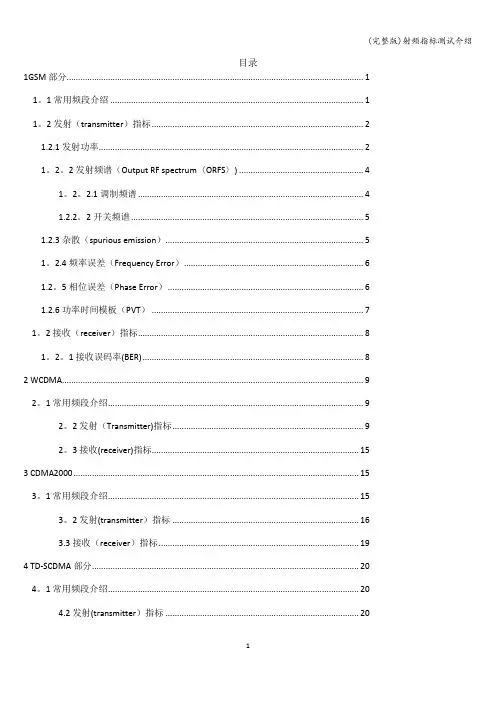

目录1GSM部分 (1)1.1常用频段介绍 (1)1.2发射（transmitter）指标 (2)1.2.1发射功率 (2)1.2.2发射频谱（Output RF spectrum<ORFS>） (4)1.2.2.1调制频谱 (4)1.2.2.2开关频谱 (5)1.2.3杂散（spurious emission） (5)1.2.4频率误差（Frequency Error） (6)1.2.5相位误差（Phase Error） (6)1.2.6功率时间模板（PVT） (7)1.2接收（receiver）指标 (8)1.2.1接收误码率（BER） (8)2 WCDMA (9)2.1常用频段介绍 (9)2.2发射（Transmitter）指标 (9)2.3接收（receiver）指标 (15)3 CDMA2000 (15)3.1常用频段介绍 (15)3.2发射（transmitter）指标 (16)3.3接收（receiver）指标 (19)4 TD-SCDMA部分 (20)4.1常用频段介绍 (20)4.2发射（transmitter）指标 (20)4.3接收指标（Receiver） (26)1GSM部分1.1常用频段介绍1.2发射（transmitter）指标1.2.1发射功率定义：发射机载波功率是指在一个突发脉冲的有用信息比特时间上内，基站传送到手机天线或收集及其天线发射的功率的平均值。
测量目的：测量发射机的载波输出功率是否符合GSM规范的指标。
如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时打出困难，往往表现出发射时总是提示用户重拨号码。
如果发射功率在相应的级别超出指标的要求，则会造成邻道干扰。
测试方法：手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。
GSM频段分为124个信道，功率级别为5----33dBm，即LEVEL5----LEVEL19共15个级别；DCS频段分为373个信道（512----885），功率级别为0----30dBm，即LEVEL0----LEVEL15共15个级别；每个信道有15个功率等级，测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以2dBm增减。

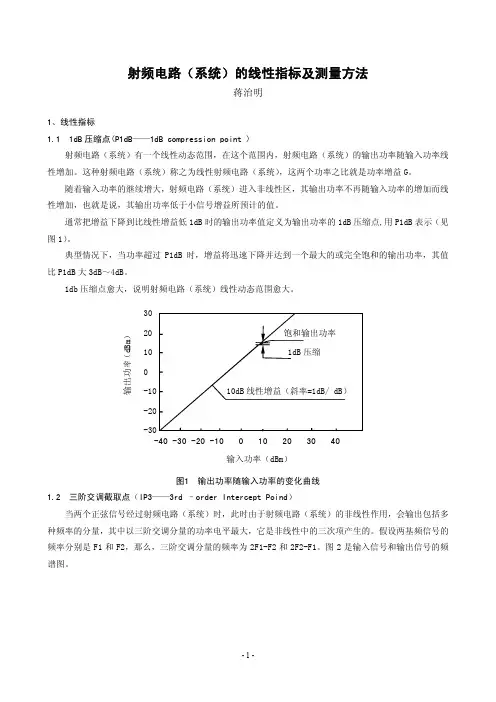

射频电路（系统）的线性指标及测量方法蒋治明1、线性指标1.1 1dB压缩点(P1dB——1dB compression point )射频电路（系统）有一个线性动态范围，在这个范围内，射频电路（系统）的输出功率随输入功率线性增加。
这种射频电路（系统）称之为线性射频电路（系统），这两个功率之比就是功率增益G。
随着输入功率的继续增大，射频电路（系统）进入非线性区，其输出功率不再随输入功率的增加而线性增加，也就是说，其输出功率低于小信号增益所预计的值。
通常把增益下降到比线性增益低1dB时的输出功率值定义为输出功率的1dB压缩点,用P1dB表示（见图1）。
典型情况下，当功率超过P1dB时，增益将迅速下降并达到一个最大的或完全饱和的输出功率，其值比P1dB大3dB～4dB。
1db压缩点愈大，说明射频电路（系统）线性动态范围愈大。
图1 输出功率随输入功率的变化曲线1.2 三阶交调截取点（IP3——3rd –order Intercept Poind）当两个正弦信号经过射频电路（系统）时，此时由于射频电路（系统）的非线性作用，会输出包括多种频率的分量，其中以三阶交调分量的功率电平最大，它是非线性中的三次项产生的。
假设两基频信号的频率分别是F1和F2，那么，三阶交调分量的频率为2F1-F2和2F2-F1。
图2是输入信号和输出信号的频谱图。
图3反映了基频（一阶交调）与三阶交调增益曲线，当输入功率逐渐增加到IIP3时，基频与三阶交调增益曲线相交，对应的输出功率为OIP3。
IIP3与OIP3分别被定义为输入三阶交调载取点（Input Third-order Intercept Point）和输出三阶交调载取点（Output Third-order Intercept Point）。
三阶交调截取点（IP3）是表示线性度或失真性能的重要参数。
IP3越高表示线性度越好和更少的失真。
图3中A 线是基频（有用的）信号输出功率随输入功率变化的曲线，B 线是三阶失真输出功率随输入功率变化的曲线。
