安捷伦8960主要射频指标测试方法

Agilent8960操作指导书Agilent8960操作指导书1.目的规范测试员能熟练掌握仪器的使用操作步骤。

2.适用范围适用于公司各类产品的射频传导和天线耦合测试工作。

3.相关文件无4.所需设备、工具、材料Agilent-设备型号：8960-E5515C。

5.过程5.1.准备工作：1.检查电源是否正常通电。

2.是否能正常开机。

3.每天试验前根据《实验室仪器点检表》进行操作点检确认。

5.2.操作步骤：一、对于GSM/GPRS制式的手机，常需要测量的参数有：✓发射功率✓功率时间模板✓相位误差&频率误差✓开关谱&调制谱✓参考灵敏度电平1.打开电源开关，仪器面板如下图所示（见图一)；2.线损设置：按SYSTEM CONFIG，弹出如下界面。

按RF IN/OUT Amptd Offset 。

按F5, RF IN/OUT Amptd Offset Setup。

输入要设置的频率及对应的线损，对于与处于Off状态的项目，我们按On键即可开启。

（详细步骤见8960原理及使用方法介绍）。

3.建立连接：按SYSTEM CONFIG，打开如下界面。

按Format Switch,选择要切换的制式，在这里我们选择GSM/GPRS。

在Operating Mode里选择Active Cell (GSM),按Original Call，当屏幕下方显示Connected的时候，表示连接已成功。

在屏幕右侧Traffic Band中选择需要的频段，在Traffic Channel中选择需要的信道。

在手机与8960已连接的情况下，按Measurement selection,选择Transmit Power,进入测试界面。

按确定可以看到测试结果（详细过程见8960原理及使用方法介绍）。

4. 发射功率：在手机与8960已连接的情况下，按Measurement selection,选择Transmit Power,进入测试界面。

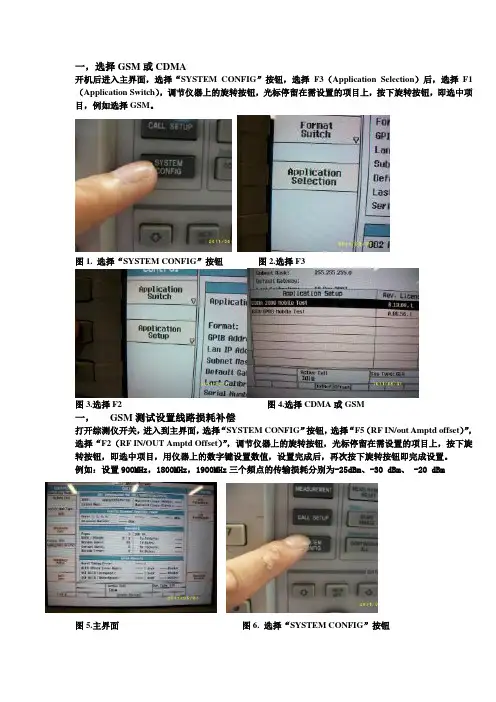

一，选择GSM或CDMA开机后进入主界面，选择“SYSTEM CONFIG”按钮，选择F3（Application Selection）后，选择F1（Application Switch），调节仪器上的旋转按钮，光标停留在需设置的项目上，按下旋转按钮，即选中项目，例如选择GSM。

图1. 选择“SYSTEM CONFIG”按钮图2.选择F3图3.选择F2 图4.选择CDMA或GSM一，GSM测试设置线路损耗补偿打开综测仪开关，进入到主界面，选择“SYSTEM CONFIG”按钮，选择“F5（RF IN/out Amptd offset）”，选择“F2（RF IN/OUT Amptd Offset）”，调节仪器上的旋转按钮，光标停留在需设置的项目上，按下旋转按钮，即选中项目，用仪器上的数字键设置数值，设置完成后，再次按下旋转按钮即完成设置。

例如：设置900MHz，1800MHz，1900MHz三个频点的传输损耗分别为-25dBm、-30 dBm、 -20 dBm图5.主界面图6. 选择“SYSTEM CONFIG”按钮图7. 选择F5按钮图8.选择F2按钮图9.旋转按钮图10.设置损耗值图11设置损耗值图12.按旋转按钮二，GSM连接设置按下仪器上“CALL SETUP”按键，然后按下按键“F 7(BCH)”，Cell power设为-60dBm,cell bard为EGSM(测试EGSM和DCS都可选择EGSM,测试PCS要选择PCS),按F12返回。

按下按键“F8(TCH)”，Traffic Band设为测试频带（EGSM，DCS，PCS），选择Traffic channel为所测试相关信道信号（EGSM为62，DCS为699，PCS为660）设置Ms Tx level(EGSM设为5，DCS,PCS 设为0)按F12返回图13.按“CALL SETUP”按键图14.连接设置三，GSM连接综测仪操作把终端放置到综测仪指定位置，打开终端TF测试卡内phone(GSM)软件，按下仪器上“CALL SETUP”按键,按左侧按键“F3 （Originate Call）”,综测仪向机器发出呼叫，仪器出现“Alerting”时，点击终端软件上“接听”选项，终端显示“已接听”，此时综测仪显示“Connected”，证明终端已经连接上综测仪。

测试参数前的仪器设置1．在主屏幕下按SYSTEM CONFIG键+F5（RF IN/OUT Amptd offset）+F2(RF IN/OUT Amptd offset setup)进入线损设置菜单。

确定第一栏（RF In/out Amplitude offset state设为ON时，将Frequency1/2分别设置为900/1800MHZ，则其相对应的线损（offset1/2）根据不同手机型号射频线的线损进行设置。

2．按preset键退回主屏幕。

按F7（BCH parms）将Cell power由-85改为-60。

3．按F12（Return）+F8(TCH parameters)将Traffic Band 由PGSM改选为DCS/EGSM 按F9（Traffic channel）将698/30改为512/6 按F10（MS TX Level）将10/15改为0/5。

4．按Measurement seleation键进入测试菜单。

选择Power VS Time 按F2（Change view）按F4（Graph）。

5．按Measurement seleation键进入测试菜单。

选择Phase&Frequency Error 按F1（Phase&Freqsetup）在出现的菜单第一栏中将Off改为80。

6．按Measurement seleation键进入测试菜单。

选择Out put RF Spectrum 按F1（ORFS Setup）按F2（Modulation Freuencies）,选择Modulation offset3/4,将其后的off分别改为1200/1800KHZ 按F6（Returm）F3(Switching Frcquencies)选择Switching offset3/4,将其后的off分别改为1200/1800KHZ。

7．按Measurement selection键进入测试菜单。

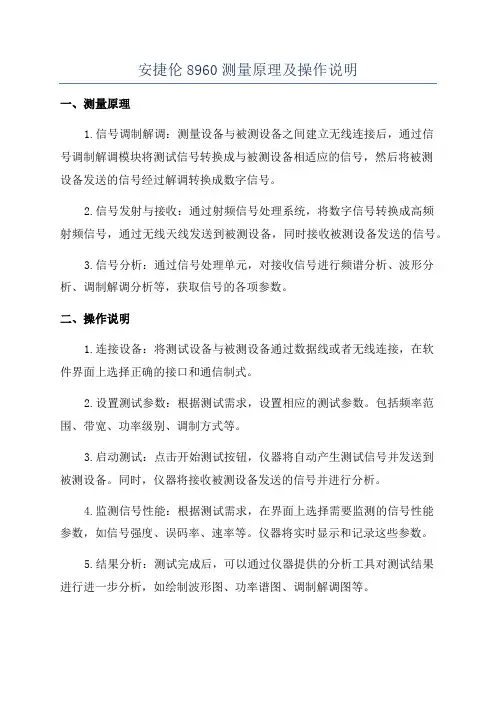

安捷伦8960测量原理及操作说明一、测量原理1.信号调制解调：测量设备与被测设备之间建立无线连接后，通过信号调制解调模块将测试信号转换成与被测设备相适应的信号，然后将被测设备发送的信号经过解调转换成数字信号。

2.信号发射与接收：通过射频信号处理系统，将数字信号转换成高频射频信号，通过无线天线发送到被测设备，同时接收被测设备发送的信号。

3.信号分析：通过信号处理单元，对接收信号进行频谱分析、波形分析、调制解调分析等，获取信号的各项参数。

二、操作说明1.连接设备：将测试设备与被测设备通过数据线或者无线连接，在软件界面上选择正确的接口和通信制式。

2.设置测试参数：根据测试需求，设置相应的测试参数。

包括频率范围、带宽、功率级别、调制方式等。

3.启动测试：点击开始测试按钮，仪器将自动产生测试信号并发送到被测设备。

同时，仪器将接收被测设备发送的信号并进行分析。

4.监测信号性能：根据测试需求，在界面上选择需要监测的信号性能参数，如信号强度、误码率、速率等。

仪器将实时显示和记录这些参数。

5.结果分析：测试完成后，可以通过仪器提供的分析工具对测试结果进行进一步分析，如绘制波形图、功率谱图、调制解调图等。

6. 测试报告生成：系统可生成详细的测试报告，包括测试参数、测试结果、分析图表等。

可以导出为Excel、PDF等格式。

三、使用注意事项1.使用正确的天线和连接器，确保信号传输的质量和稳定性。

2.在设备连接之间进行频谱清洁，避免干扰信号的出现。

3.在设置测试参数时，根据被测设备的要求进行合理选择。

4.在测试过程中要注意设备的工作温度和通风情况，确保设备的正常运行。

5.对于不同通信制式的测试，要熟悉相关的技术标准和测试规范，确保测试结果的准确性。

通过以上的操作说明，您可以正确使用安捷伦8960进行无线信号测试和性能检测。

根据测试需求，合理设置测试参数并分析测试结果，可以帮助您更好地了解被测设备的性能和信号质量。

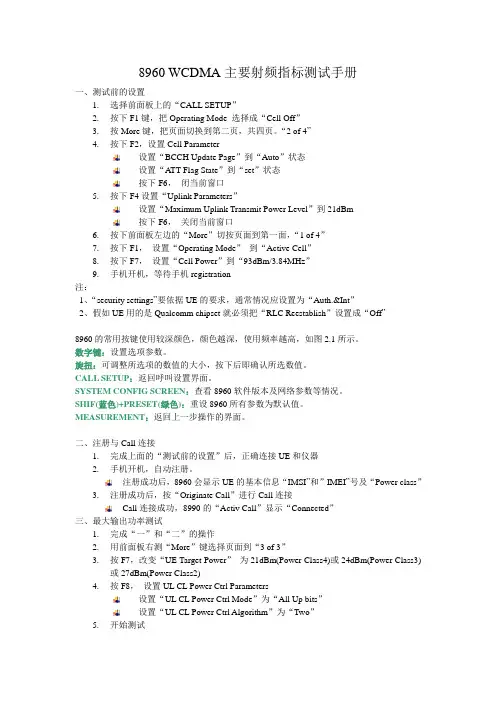

8960 WCDMA主要射频指标测试手册一、测试前的设置1.选择前面板上的“CALL SETUP”2.按下F1键，把Operating Mode 选择成“Cell Off”3.按More键，把页面切换到第二页，共四页。

“2 of 4”4.按下F2，设置Cell Parameter---设置“BCCH Update Page”到“Auto”状态---设置“ATT Flag State”到“set”状态---按下F6，闭当前窗口5.按下F4设置“Uplink Parameters”---设置“Maximum Uplink Transmit Power Level”到21dBm---按下F6，关闭当前窗口6.按下前面板左边的“More”切按页面到第一面，“1 of 4”7.按下F1，设置“Operating Mode”到“Active Cell”8.按下F7，设置“Cell Power”到“93dBm/3.84MHz”9.手机开机，等待手机registration注：1、“security settings”要依据UE的要求，通常情况应设置为“Auth.&Int”2、假如UE用的是Qualcomm chipset就必须把“RLC Reestablish”设置成“Off”8960的常用按键使用较深颜色，颜色越深，使用频率越高，如图2.1所示。

数字键：设置选项参数。

旋扭：可调整所选项的数值的大小，按下后即确认所选数值。

CALL SETUP：返回呼叫设置界面。

SYSTEM CONFIG SCREEN：查看8960软件版本及网络参数等情况。

SHIF(蓝色)+PRESET(绿色)：重设8960所有参数为默认值。

MEASUREMENT：返回上一步操作的界面。

二、注册与Call连接1.完成上面的“测试前的设置”后，正确连接UE和仪器2.手机开机，自动注册。

注册成功后，8960会显示UE的基本信息“IMSI”和”IMEI”号及“Power class”3.注册成功后，按“Originate Call”进行Call连接Call连接成功，8990的“Activ Call”显示“Connected”三、最大输出功率测试1.完成“一”和“二”的操作2.用前面板右测“More”键选择页面到“3 of 3”3.按F7，改变“UE Target Power”为21dBm(Power Class4)或24dBm(Power Class3)或27dBm(Power Class2)4.按F8，设置UL CL Power Ctrl Parameters---设置“UL CL Power Ctrl Mode”为“All Up bits”---设置“UL CL Power Ctrl Algorithm”为“Two”5.开始测试按“Measurement selection”键选择“Thermal Power “Operating BandPower Class 1 Power Class 2 Power Class 3 Power Class 4 Power(dBm)Tol(dB)Power(dBm)Tol(dB)Power(dBm)Tol(dB)Power(dBm)Tol(dB)Band I +33 +1.7/-3.7 +27 +1.7/-3.7 +24 +1.7/-3.7 +21 +2.7/-2.7 Band II +24 +1.7/-3.7 +21 +2.7/-2.7 Band III +24 +1.7/-3.7 +21 +2.7/-2.7四、频率容限1.完成“一”和“二”的操作2.按F7，设置“Cell Power”为“-106.7”3.按左边More键，切按页面到2 of 44.按F3 选择进入“Generator Info”5.按F4，设置“Connected DL Channel Levels”设置“Cell Connected DPCH Level”为“-10.3dB”6.按右边的More键，切换页面到3of 37.按F7，改变“UE Target Power”为21dBm(Power Class4)或24dBm(Power Class3)或27dBm(Power Class2)8.按F8，设置UL CL Power Ctrl Parameters设置“UL CL Power Ctrl Mode”为“All Up bits”9.开始测试按“Measurement selection”键选择“Waveform Quality”10.频率误差应该在±0.1ppm以内五、最小输出功率1.完成“一”和“二”操作2.按“Measurement selection”键，选择“Thermal Power”3.按右边的More键，切换页面到2 of 34.按F11，改变“MS Target power”为50dB5.按F8，设置“UL CL Power Ctrl Parameters”设置“UL CL Power Ctrl Mode”为“All Down bits”6.按“Measurement selection”键，选择“Channel Power”，开始测试7.最小输出功率应低于“-49dBm”六、占用带宽1.完成“一”和“二”操作2.按右边的More键，切换面面到3 of 33.按F7，改变“MS Target power”为21 dBm(Power Class4) 或24dBm(Power Class3)或27dBm(Power Class2)4.按F8，设置UL CL Power Ctrl Parameters设置“UL CL Power Ctrl Mode”为“All Up bits”5.按“Measurement selection”键，选择“Occupied Bandwidth”，开始测试6.UE占用带宽不超过5MHz七、频谱发射模板1.完成“一”和“二”操作2.按右边的More键，切换面面到3 of 33.按F7，改变“MS Target power”为21 dBm(Power Class4) 或24dBm(Power Class3)或27dBm(Power Class2)4.按F8，设置UL CL Power Ctrl Parameters设置“UL CL Power Ctrl Mode”为“All Up bits”5.按“Measurement selection”键，选择“Spectrum Emission”，开始测试Spectrum Emission Mask Requirement⊿f in MHz (note 1) Minimum requirementBand I，II，IIIAdditonalrequirements BandIIMeasurementbandwidth2.5 to3.5 {-35-15×(N/MHz-2.5)}dBc-15 dBm30 kHz (note 2)3.5 to 7.5 {-35-1×(N/MHz-3.5)}dBc-13 dBm1M Hz (note 3)7.5 to 8.5 {-35-10×(N/MHz-7.5)}dBc-13 dBm1M Hz (note 3)8.5 to 12.5 -49 dBc-13 dBm1M Hz (note 3)八、邻道泄漏抑制比（ACLR）1.完成“一”和“二”操作2.按右边的More键，切换面面到3 of 33.按F7，改变“MS Target power”为21 dBm(Power Class4) 或24dBm(Power Class3)或27dBm(Power Class2)4.按F8，设置UL CL Power Ctrl Parameters设置“UL CL Power Ctrl Mode”为“All Up bits”5.按“Measurement selection”键，选择“Adjacent Channel Leakage Ratio”，开始测试UE ACLR due to modulationPower Class UE channel ACLR limit3 +5MHz or -5MHz33 dBm+10MHz or -10MHz43 dBm4 +5MHz or -5MHz33 dBm+10MHz or -10MHz43 dBm九、矢量幅度误差（EVM）1.完成“一”和“二”操作2.按右边的More键，切换面面到3 of 33.按F7，改变“MS Target power”为21 dBm(Power Class4)或24dBm(Power Class3)或27dBm(Power Class2)4.按F8，设置UL CL Power Ctrl Parameters设置“UL CL Power Ctrl Mode”为“All Up bits”5.按“Measurement selection”键，选择“Waveform Quality”设置“MS Target power “为“-20 dBm”6.重复第４步7.UE 的EVM不超过17.5%十、峰值码域误差1.完成“一”和“二”操作2.按右边的More键，切换面面到3 of 33.按F7，改变“MS Target power”为21 dBm(Power Class4) 或24dBm(Power Class3)或27dBm(Power Class2)4.按F8，设置UL CL Power Ctrl Parameters设置“UL CL Power Ctrl Mode”为“All Up bits”5.按“Measurement selection”键，选择“Waveform Quality”或者“Code Domain”进行测试6.UE的峰值码域误差不超过14 dBm十一、上行开环功率控制1.按“CALL SETUP”到call setup界面2.按F1，改变“Operating Mode”到“CELL OFF”3.按左边的More键，切换页面到２of 44.按F3，进入“Generator Info”5.按F3，设置“Downlink Channel level”把AICH和DPCH Level切换到OFF状态6.按两次F6，返回7.按左边的More键，切换界面到1of 48.按F1，改变“Operating Mode”到“Active CELL”9.切换界面到２of 410.按F4，设置“Uplink Parameters”PRACH Preamble 为３(物理随机接入信道PRACH)PRACH Ramping Cycles为１11.按F2，设置“Cell Parameter”Primary CPICH DL Tx Power 为28dBm (公共导频信道CPICH)Uplink Interference 为-101dBm (Interference 干扰)Constant Value 为-10dB （Constant 常数）BCCH Update Page 为Auto (广播控制信道BCCH)12.按右边的More键，切换界面到1 of 313.按F7，设置“Cell Power”为-65.7dBm14.切换界面到3 of 315.按F7，改变“MS Target Power”到-14dBm16.按“Measurement selection”键，选择“PRACH Transmit On/Off Power”，开始测试，按前面板上的“START SINGLE”键查看当前测试结果17.依照协议要求，重复11步到16步进行“动态上边界”和“灵敏度”的测试18.UE的发射功率正常情况下不超过±9dBm，极端情况不超过±12dBmParameter RX Upper dynamicandRX middle RX Sensitivity levelI or (note 3) -25.0dBm/3.84MHz -65.7dBm/3.84MHz -106.7dBm/3.84MHz CPICH_RSCP (note 3and4)公共导频信道_接收信号码功率-28.3dBm -69 dBm -110 dBm十二、上行内环功率控制1.完成“一”和“二”操作2.按“Measurement selection”键，选择“Inner Loop Power”测试3.按F1 ，选择“Inner Loop Test Segment”为“A”4.按前面板上的“START SINGLE”查看当前测试结果5.分别选择“Inner Loop Test Segment”为“B，C，E，F，G，H”重复３步到４步。

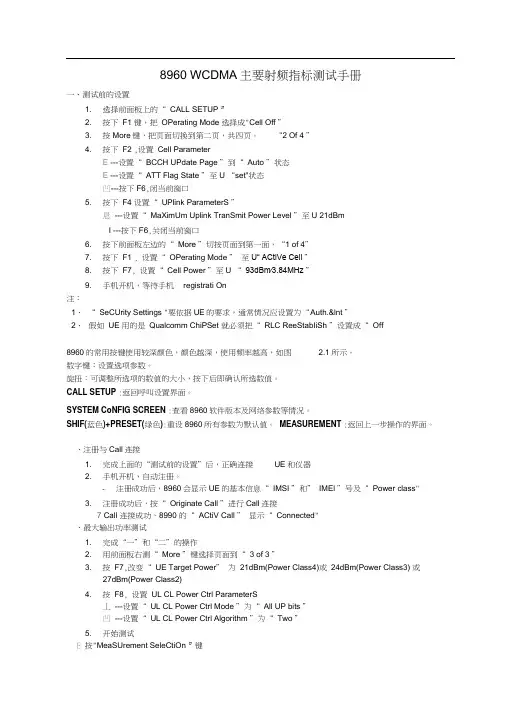

8960 WCDMA主要射频指标测试手册一、测试前的设置1. 选择前面板上的“ CALL SETUP ”2. 按下F1 键，把OPerating Mode 选择成"Cell Off ”3. 按More键，把页面切换到第二页，共四页。

“2 Of 4 ”4. 按下F2 ,设置Cell ParameterE ---设置“ BCCH UPdate Page ”到“ Auto ”状态E ---设置“ ATT Flag State ”至U “set"状态凹---按下F6,闭当前窗口5. 按下F4 设置“ UPlink ParameterS ”恳---设置“ MaXimUm Uplink TranSmit Power Level ”至U 21dBmI ---按下F6,关闭当前窗口6. 按下前面板左边的“ More ”切按页面到第一面，“1 of 4”7. 按下F1 , 设置“ OPerating Mode ” 至U“ ACtiVe Cell ”8. 按下F7, 设置“ Cell Power ”至U “ 93dBm∕3.84MHz ”9. 手机开机，等待手机registrati On注：1、“ SeCUrity Settings "要依据UE的要求，通常情况应设置为“Auth.&lnt ”2、假如UE 用的是Qualcomm ChiPSet 就必须把“ RLC ReeStabIiSh ”设置成“ Off8960的常用按键使用较深颜色，颜色越深，使用频率越高，如图 2.1所示。

数字键：设置选项参数。

旋扭：可调整所选项的数值的大小，按下后即确认所选数值。

CALL SETUP :返回呼叫设置界面。

SYSTEM CoNFIG SCREEN :查看8960软件版本及网络参数等情况。

SHIF(蓝色)+PRESET(绿色):重设8960所有参数为默认值。

MEASUREMENT :返回上一步操作的界面。

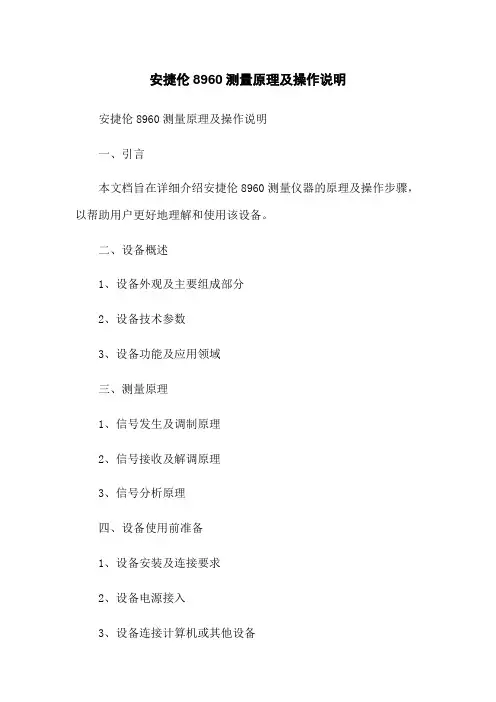

安捷伦8960测量原理及操作说明
安捷伦8960测量原理及操作说明
一、引言
本文档旨在详细介绍安捷伦8960测量仪器的原理及操作步骤，以帮助用户更好地理解和使用该设备。

二、设备概述
1、设备外观及主要组成部分
2、设备技术参数
3、设备功能及应用领域
三、测量原理
1、信号发生及调制原理
2、信号接收及解调原理
3、信号分析原理
四、设备使用前准备
1、设备安装及连接要求
2、设备电源接入
3、设备连接计算机或其他设备
五、设备操作步骤
1、设备开机及初始化
2、测试配置设置
3、测试场景选择
4、测试参数设置
5、数据记录与分析
6、测试报告
六、常见故障解决方法
1、设备无法开机
2、设备显示异常
3、测量结果不准确
七、常见操作技巧和注意事项
1、测试项选择建议
2、测试环境要求
3、定期维护保养
附件：
本文档附带以下附件供参考使用：
1、安捷伦8960设备说明书
2、测试案例示例文件
3、相关技术资料
法律名词及注释：
1、测试配置设置 - 指设备进行测试前的参数设置，以满足特
定测试需求。

2、测试场景选择 - 指根据不同测试目的选择合适的测试环境，如网络场景、信号强度等。

3、测试参数设置 - 指设备进行测试时需要用户设置的相关参数，如频率、功率等。

4、数据记录与分析 - 指设备自动记录测试数据并提供分析功能，以评估测试结果的准确性。

5、测试报告 - 指设备自动根据测试数据相应的报告，以便用
户查看和保存。

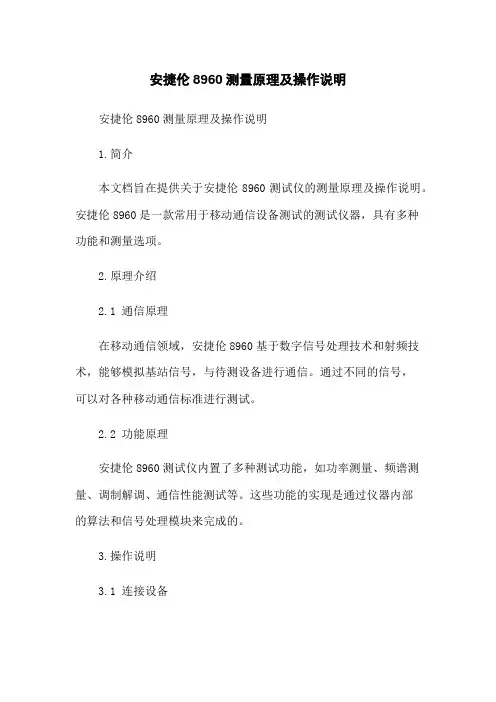

安捷伦8960测量原理及操作说明安捷伦8960测量原理及操作说明1.简介本文档旨在提供关于安捷伦8960测试仪的测量原理及操作说明。

安捷伦8960是一款常用于移动通信设备测试的测试仪器，具有多种功能和测量选项。

2.原理介绍2.1 通信原理在移动通信领域，安捷伦8960基于数字信号处理技术和射频技术，能够模拟基站信号，与待测设备进行通信。

通过不同的信号，可以对各种移动通信标准进行测试。

2.2 功能原理安捷伦8960测试仪内置了多种测试功能，如功率测量、频谱测量、调制解调、通信性能测试等。

这些功能的实现是通过仪器内部的算法和信号处理模块来完成的。

3.操作说明3.1 连接设备首先，确保将安捷伦8960正确连接到待测设备。

根据设备的接口类型和连接要求，选择适当的连接方式，并进行相应的物理连接。

3.2 仪器配置在开始测试之前，需要对安捷伦8960进行相应的配置。

首先，设置待测设备的通信标准和参数，以便能够正确地模拟通信环境。

然后，选择相应的测试功能和测量选项，根据需要进行配置。

3.3 开始测试配置完成后，开始按钮，安捷伦8960将开始向待测设备发送信号，并对其进行相应的测量和分析。

根据不同的测试目的，可以选择适当的测试模式和参数。

3.4 结果分析测试完成后，安捷伦8960会测试报告，并显示各项测试指标的结果。

根据需要，可以对测试结果进行进一步的分析和处理。

4.附件本文档附带以下附件：附件1：安捷伦8960使用手册附件2：安捷伦8960技术规格5.法律名词及注释为避免发生法律纠纷，本文档中涉及的法律名词及注释如下：1) 移动通信设备：指用于移动通信的各类终端设备，如方式、平板电脑等。

2) 测试仪器：用于对移动通信设备进行测试和测量的仪器设备。

3) 通信标准：移动通信设备遵循的技术规范和通信协议。

4) 功率测量：对设备输出的射频功率进行测量的过程。

5) 频谱测量：对设备输出的信号频谱进行测量和分析的过程。

6) 调制解调：对设备信号进行调制和解调的过程。

Agilent 8960操作指导书Agilent 8960 （E5515C）是Agilent公司推出的移动台综测仪，可以测试IS-2000，IS-95和AMPS三种系统的移动台，测试项目基本含盖EIA/TIA—98D协议中的所有测试项，仪器本身已经按照协议要求设置了各项指标的协议要求值，可以直接显示所测项是否满足协议要求。

此外Agilent 8960还可以通过以太网接口与计算机进行通信，将仪器所测试的结果，波形上传到计算机，供测试人员分析使用。

主要包括各种制式的呼叫处理测试，移动台发射机性能和接收机性能测试。

该测试仪使用方便，界面友好，是进行终端射频研发测试的重要测试仪器，也是我们在WCDMA，GSM和CDMA2000终端射频指标测试常用的测试仪器。

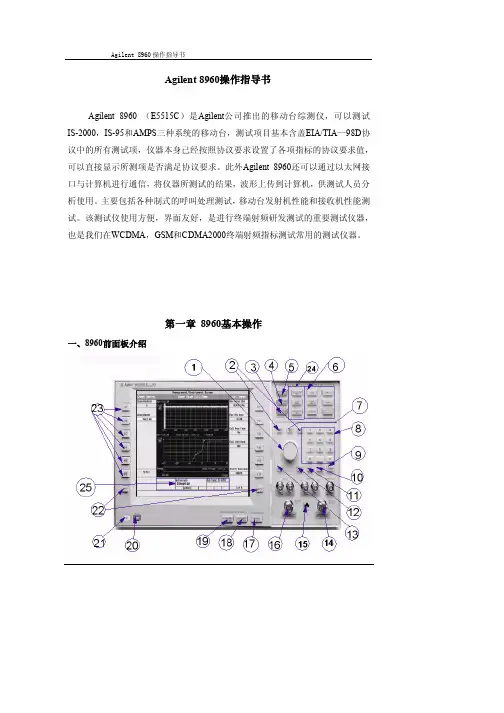

第一章8960基本操作一、8960前面板介绍1:方向与确认钮 11：自动设置键 21：电源开关2:方向键 12：删除键 22：选择下页键3:系统设置键 13：取消键 23：设置项选择键4:呼叫设置键 14：RF IN 24：状态栏5:测试启动键 15：网络接口 25：手机状态显示6:功能键 16：RF OUT7:增量设置 17：注册键8:数字与符号键 18：功能选择键9:回车键 19：测试项选择键10:手动选择键 20：复位键二、移动台测试仪Agilent8960测试连接组网三、移动台测试仪Agilent8960基本操作步骤1、给仪器接上电源，让仪器预热约30分钟；开机后界面：2、将移动台和该测试仪连接起来。

可以用直连电缆，也可以利用屏蔽盒（后者效果更好）将移动台和测试仪连接起来；3、模式设置:(包括IS-2000，IS-95，AMPS三种模式,本文以IS－2000模式为例)先按下CALL SETUP键，进入设置界面后，按下F1键选择Active cell操作模式,按下F2键选择IS-2000系统模式；4、测量参数设置:(主要设置的参数包括：Cell Power,Cell Band,Channel,Protocol Rev, Radio Config 及FCH Service Option Setup)按下F7键输入Cell Power的值，一般默认值为－55dbm/1.23MHZ；按下F8键选择Cell Band，800MHZ手机选择US-Cellular,450MHZ选择NMT-450；按下F9键选择Channel，输入手机要注册的频点，一般选择手机所在频点；按下F10键选择Protocol Rev，这里大部分手机选择6(IS-2000-0)；按下F11键选择Radio Config的类型，按下F12键选择Service Option的类型；按下More键，可以对其他的参数进行设置，如SID，NID，闭环功率控制模式，业务/基本信道的数据速率，接收功率控制等，这里不作介绍。

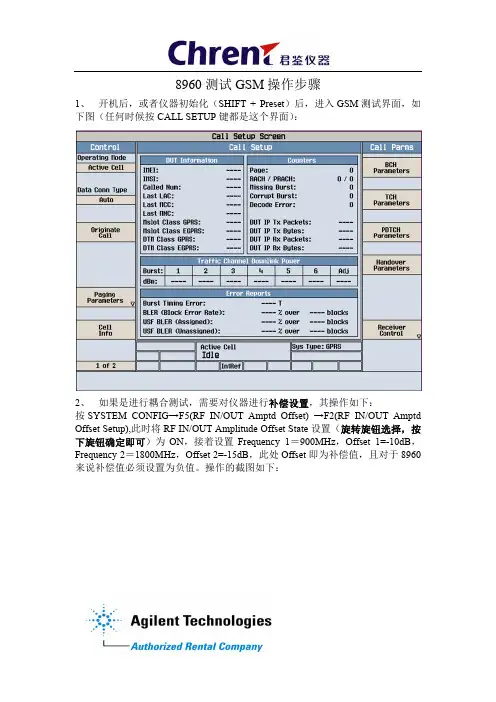

8960测试GSM操作步骤1、开机后，或者仪器初始化（SHIFT + Preset）后，进入GSM测试界面，如下图（任何时候按CALL SETUP键都是这个界面）：2、如果是进行耦合测试，需要对仪器进行补偿设置，其操作如下：按SYSTEM CONFIG→F5(RF IN/OUT Amptd Offset) →F2(RF IN/OUT Amptd Offset Setup),此时将RF IN/OUT Amplitude Offset State设置（旋转旋钮选择，按下旋钮确定即可）为ON，接着设置Frequency 1＝900MHz，Offset 1=-10dB，Frequency 2＝1800MHz，Offset 2=-15dB，此处Offset即为补偿值，且对于8960来说补偿值必须设置为负值。

操作的截图如下：此时在仪器面板上会出现Offset字样，它表示仪器进行了补偿设置，如上图红色部分。

补偿值的大小需要根据标准手机对仪器进行设置，不一定所有仪器都设置相同的补偿值。

3、如果直接用射频线将仪器和手机相连，那么不需要设置补偿，或者设置很小的补偿值（比如－0.5dB），本指南以不设置补偿为例。

4、将手机（含测试白卡）通过射频线与仪器相连，手机开机，等待手机注册，如下图：5、此时用仪器呼叫手机按F3(Originate Call)，或者手机呼叫仪器（拨任意号码），仪器和手机将建立连接，在面板下面会出现Connected即表示仪器和手机已经建立呼叫连接，如下图红色部分：6、此时可以开始测试各项性能指标：按Measurement Selection可以看到各种需要测试的项目，通过旋钮选择相应的测试项目即可。

下面分别说明：一、测试功率Transmit Power:更改测试的信道和功率等级的步骤，按F8（TCH Parameters）此时可以按F8 Traffic Band（上图黄色方框表示）更改频带，见下图红色部分：F9 Traffic Channel（上面的红色方框表示）更改信道PGSM的信道范围为0～124EGSM的信道范围为0～124 975～1023DCS的信道范围为512～885PCS的信道范围为512～810在操作中超过范围会提示错误的F10 MS TX Level（上面的蓝色方框表示）来更改功率等级PGSM的功率等级5～19，功率等级为5，最高功率为33dBm，误差范围为±2dB，相邻功率等级功率相差2dB；EGSM的功率等级5～19,功率等级为5，最高功率为33dBm，误差范围为±2dB，相邻功率等级功率相差2dB；DCS的功率等级0～15，功率等级为0，误差范围为±2dB，相邻功率等级功率相差2dB下面是测试PGSM 5功率等级62信道的功率值，显示为32.54dBm对于其他测试项目，频带、信道和功率等级的更改都是这么操作的，后面不再赘述。

Agilent8960仪器操作指导书1.目的规范测试员能熟练掌握仪器的使用操作步骤。

2.适用范围适用于公司各类产品的射频传导和天线耦合测试工作。

3.相关文件无4.所需设备、工具、材料Agilent-设备型号：8960-E5515C。

5.过程5.1.准备工作：1.检查电源是否正常通电。

2.是否能正常开机。

3.每天试验前根据《实验室仪器点检表》进行操作点检确认。

5.2.操作步骤：一、对于GSM/GPRS制式的手机，常需要测量的参数有：✓发射功率✓功率时间模板✓相位误差&频率误差✓开关谱&调制谱✓参考灵敏度电平1.打开电源开关，仪器面板如下图所示（见图一)；2.线损设置：按SYSTEM CONFIG，弹出如下界面。

按RF IN/OUT Amptd Offset 。

按F5, RF IN/OUT Amptd Offset Setup。

输入要设置的频率及对应的线损，对于与处于Off状态的项目，我们按On键即可开启。

（详细步骤见8960原理及使用方法介绍）。

3.建立连接：按SYSTEM CONFIG，打开如下界面。

按Format Switch,选择要切换的制式，在这里我们选择GSM/GPRS。

在Operating Mode里选择Active Cell (GSM),按Original Call，当屏幕下方显示Connected的时候，表示连接已成功。

在屏幕右侧Traffic Band中选择需要的频段，在Traffic Channel中选择需要的信道。

在手机与8960已连接的情况下，按Measurement selection,选择Transmit Power,进入测试界面。

按确定可以看到测试结果（详细过程见8960原理及使用方法介绍）。

4. 发射功率：在手机与8960已连接的情况下，按Measurement selection,选择Transmit Power,进入测试界面。

按确定可以看到测试结果（详细过程见8960原理及使用方法介绍）。

8960 WCDMA 主要射频指标测试手册System config-¬f3(application selection) ¬F1(application switch) ¬fast switch一、测试前的设置11． 选择前面板上的“CALL SETUP”22． 按下F1 键，把Operating Mode 选择成“Cell Off”3键，把页面切换到第二页，共四页。

“2 of 4”44． 按下 F2，设置 Cell Parameter---设置“BCCH Update Page” 到“Auto”状态---设置“ATT Flag State” 到“set”状态---按下F6，关闭当前窗口5、按下 F4 设置“Uplink Parameters”---设置“Maximum Uplink TransmitPower Level ”到21dBm ---按下F6，关闭当前窗口6、按下前面板左边的“More”切换页面到第一页，“1 of 4”7、按下F1，设置“Operating Mode”到“Active Cell”8、按下F7，设置“Cell Power”到－63dBm/3.84MHz 9、展讯平台设置：“8960 左边菜单栏第4 页”按下F1“ Security Info ”按下F1“ Security Parameters ”到SecurityOperarions 默认是Auth&Int ，把他改为None10、手机开机，等待手机registration11、如果灵敏度出不来，请做一下操作：按下前面板左边的“More”切换页面到第一页，按下F5键“Handovers”按下F1，再按F1，倒数第2项“RB Test Mode PCR Loopback Messaging State”由原来“OFF”更改为“ON”。

CDMA 1X(安捷伦8960)RF指标测试指导WE-WINS目录一、开环输出功率范围二、接入探测输出功率三、最小受控输出功率四、码域功率和相位误差五、RF最大输出功率六、在加性高斯白噪声条件下前向业务信道的解调七、接受灵敏度和动态范围八、门控输出功率九、最大/最小功率十、开环功率控制的时间响应十一、传导性杂散发射十二、波形质量/码域功率8960 RF指标测试指导一、开环输出功率范围以下的测试程序是基于接入信道，并且MS支持Band Class II 和Band Class 1 (US PCS). 你可以根据需求改变设置，除非另外的规定，所以的参数应设置为默认。

1. 连接待测终端的天线到8960的RF IN/OUT 口并开机2. 按下蓝色的SHIFT键和绿色的Preset键，完全复位8960.。

3. 初始化the access probe power按下Measurement selection键将旋钮转到Access Probe Power ，然后按下旋钮4. 按下Access Probe Power Setup(F1) 进入Access ProbePower Setup菜单. 用旋钮和DATA ENTRY键设定你需要的测试参数。

注意：如果你只想捕获第一个接入探测，应将 Trigger Arm设置为SINGLE。

当T rigger Arm设置为C ontinuous, 8960将连续的显示最近的功率电平。

5. 按下Close Menu ( F6 )6. 按下CALL SETUP键, 设定Cell Band( F8 ) 为US PCS .7. 设定Call Limit Mode为on ( F10在Call Parms 2 of 3) ，以忽略所有的接入尝试。

8. 设定Timer Based Registration State 为Off，以阻止其它的MS触发该项测试.9. 将参数设定为以下规格设定导频大小 (PAM_SZ) 为15.设定最大响应序列(MAX_RSP_SEQ)为 110.设定Cell Power (Î or ) ( F7在Call Parms 1 of 3 )Test 1: -25 dBm/1.23 MHzTest 2: -65 dBm/1.23 MHzTest 3: -97 dBm/1.23 MHz (由Band Class决定)11.如果在第四步中设定Trigger Arm 为Single, 应按下START SINGLE键。

Agilent 8960的WCDMA耦合测试设置1：按5515C右上角的SYSTEM CONFIG软键，点击F2（Format Switch）将综测仪切换到WCDMA制式2：点击F7（Cell power）,将小区功率设为-50dBm3：点击F1（Operating Mode）选择cell off4：点击F12（channel（UARFCN）Parms）5：点击F7（DL Channel），设置需要测试信道6：点击F1（Operating Mode），选择Active Cell7：点击右下角More到3 of 3，点击F7(UE Target Power)设为24dBm。

8：点击右下角More健进入2 of 3，点击F9（RLC Reestablish）设为off9：点击左下角more到2 of 4，点击F2（Cell Parameters），设置ATT（IMSI Attach）Flag State为Set10：点击两次左下角more到4 of 412：点击F1（Security Parameters），设置Security Operations为None。

14：点击F6（Return）15：点击左下角More到1 of 416：将手机接到综测仪上，重起手机，使手机注册到5515C上，MM Status 显示：IMSI Attached表示注册成功17：点击F3（Originate Call），呼叫手机，18：点击屏幕右下方的Measurement selection，选择测试项Channel Power19：测试结果如下：20：点击F1（channel power setup），设置Multi-Measurement Count为10，可以看到功率的最大值，最小值，平均值，我们的测试结果看其平均功率值。

附件：WCDMA 最大发射功率通过准则，见下表：附： 8960线损补偿的设置方法1 .选择RF 输入/输出幅度偏置或衰减设置。

GSM测试方式报告1.电话和8960连接以后，等待电话注网。

注意，以下图当选择Active Cell （GSM）一样情形下，BCH默许的为-85dB，不太好注册，改成-60dB，比较好注册。

如以下图：2.等电话注册网以后，设置仪器的Loss值，如以下图所示：点 SYSTEM CONFIG, 然后再点RF IN/OUT Amptd offset 设置Loss值如以下图所示：3.开始呼唤电话，测试射频指标。

测试的射频指标有Transmit power(功率)，Power VS Time（时刻功率模板），phase & Frequency Error(相位频率误差)，Output RF Spectrum(开关谱和调制谱)，GSM Bit Error（灵敏度）。

选择8960上的Measurement selection 按钮显现如下可选测试项目的界面。

4.以GSM850测试为例说明测试方式。

第一测试Power vs Time(时刻功率模板)，选择8960上的Measurement selection 按钮，选择Power vs Time，时刻功率模板的测试也能够看到发射功率。

然后选择TCH，设置频段，信道，功率品级，如以下图：注意：GSM850的高中低信道别离是128，190，251.GSM900的高，中，低信道别离是1，62，124，975，1023DCS1800的高，中，低信道别离是512，698，885PCS1900的高，中，低信道别离是512，661，810测试Power vs Time，能够看其测试图，步骤如下：选择8960上的Measurement selection 按钮，选择Power vs Time，选择仪器左侧的Change view，再选择Graph即可。

若是Power vs Time Fail能够通过调剂ini文件去让它PASS。

（b）测试相位，频率误差：选择8960上的Measurement selection 按钮，选择phase & Frequency Error(相位频率误差)即可。
