蓝牙BLE射频手动测试指导书

蓝牙射频技术及其测试项目[多图]你现在的位置>>手机/便携 >> 射频技术 >>蓝牙射频技术及其测试项目[多图]2008-04-01 17:37:38 作者：来源：互联网关键字：测试频率蓝牙设备射频设计频率漂移频移键控GMSK镜像抑制频率误差延迟线噪声系数蓝牙设备工作于ISM频段，通过高斯频移键控(GFSK)数字频率调制技术实现彼此间的通信，设备间采用时分复用(TDD)方式，并使用一种极快的跳频方案以便在拥挤波段中提高链路可靠性。

对蓝牙设备来说，RF部分是主要测试内容之一。

蓝牙射频设计采用了多种系统体系结构，既有传统模拟调制基于中频的系统，也有基于数字IQ调制器/解调器配置的系统，但无论采用哪种设计配置，在产品开发过程中都必须解决下面的问题：·全球各地法规要求·蓝牙认证·简单高效制造测试·与其它厂商产品的良好兼容性蓝牙射频技术蓝牙设备工作于ISM频段，通常是在2.402GHz至2.48GHz之间的79个信道上运行。

它使用称为0.5BT高斯频移键控(GFSK)的数字频率调制技术实现彼此间的通信。

也就是说把载波上移157kHz代表“1”，下移157kHz代表“0”，速率为100万符号(或比特)/秒，然后用“0.5”将数据滤波器的-3dB带宽设定在500kHz，这样可以限制射频占用的频谱。

两个设备间通过时分复用(TDD)方式通信，发送器和接收器在相隔时段中交替传送，即一个挨着另一个传送，此外还采用了一种极快的跳频方案(1,600跳/秒)，以便在拥挤波段中提高链路可靠性。

美国联邦通信委员会预计波段利用率将不断增加，因此可靠性是最基本的要求。

在图1所示的蓝牙结构中，接收器仅采用一次下转换，这类设计使用一个简单的本地振荡器，输出经过倍频，并在接收器和发送器间切换。

FSK允许直接VCO调制，基带数据通过一个固定时间延迟且无过冲高斯滤波器，而脉冲整形仅用于发送器中，锁相环(PLL)可用采样-保持电路或相位调制器解除基带内的相位调制。

蓝牙BLE射频手动测试指导书(仅供内部使用）For internal use only拟制：Prepared by 日期：Date审核：Reviewed by 日期：Dateyyyy-mm-dd审核：Reviewed by 日期：Dateyyyy-mm-dd批准：Granted by 日期：Dateyyyy-mm-dd1、测试设备和测试项目简介1.1 测试设备a、CBT：CBT（带CBT-K57选件）b、信号源，如：SMU（含蓝牙模块）or E4438Cc、频谱仪，如：E4445A or FSP1.2 测试项目1.2.1仅使用CBT即可进行的测试项目：TRM-LE/CA/01/C (Output power at NOC)TRM-LE/CA/02/C (Output power at EOC)TRM-LE/CA/03/C (In-band emissions at NOC)TRM-LE/CA/04/C (In-band emissions at EOC)TRM-LE/CA/05/C (Modulation characteristics)TRM-LE/CA/06/C (Carrier frequency offset and drift at NOC) TRM-LE/CA/07/C (Carrier frequency offset and drift at EOC) RCV-LE/CA/01/C (Receiver sensitivity at NOC)RCV-LE/CA/02/C (Receiver sensitivity at EOC)RCV-LE/CA/05/C (Intermodulation performance)RCV-LE/CA/06/C (Maximum input signal level)RCV-LE/CA/07/C (PER Report Integrity)连接图如下：图11.2.2CBT+信号源测试项目RCV-LE/CA/03/C(C/I and receiver selectivity performance) RCV-LE/CA/04/C (Blocking performance)图 2RCV/CA/04/C(阻塞特性)连接图如下：图 3RCV/CA/05/C(互调特性)连接图如下：图 41.3 测试频点设置图 4说明：BLE测试为非信令测试，本文将以TI 1873平台为例，说明BLE手动测试方法。

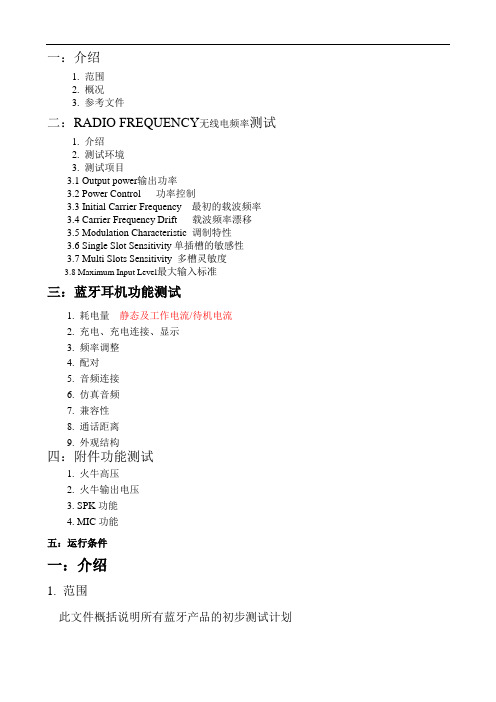

一：介绍1. 范围2. 概况3. 参考文件二：RADIO FREQUENCY无线电频率测试1. 介绍2. 测试环境3. 测试项目3.1 Output power输出功率3.2 Power Control 功率控制3.3 Initial Carrier Frequency 最初的载波频率3.4 Carrier Frequency Drift 载波频率漂移3.5 Modulation Characteristic 调制特性3.6 Single Slot Sensitivity单插槽的敏感性3.7 Multi Slots Sensitivity 多槽灵敏度3.8 Maximum Input Level最大输入标准三：蓝牙耳机功能测试1. 耗电量静态及工作电流/待机电流2. 充电、充电连接、显示3. 频率调整4. 配对5. 音频连接6. 仿真音频7. 兼容性8. 通话距离9. 外观结构四：附件功能测试1. 火牛高压2. 火牛输出电压3. SPK功能4. MIC功能五：运行条件一：介绍1. 范围此文件概括说明所有蓝牙产品的初步测试计划2. 概况3.1~3.8项目主要描述射频测试，三项主要描述耳机实际使用功能测试，四项主要描述耳机附件的功能测试3. 参考文件[1]Bluetooth: Specification of the Bluetooth System, Volume 2: Core (Controller v1.2 )蓝牙:蓝牙系统的规范,卷2:核心(控制器v1.2)[2]Bluetooth: Specification of the Bluetooth System, Volume 3: Core (Host v1.2 )[3]Bluetooth: Specification of the Bluetooth System, Volume 2: Core (Controller v2.0)[4]Bluetooth: Specification of the Bluetooth System, Volume 3: Core (Host v2.0)[5]Bluetooth: Headset Profile (v1.1)蓝牙:耳机概要(v1.1[6]Bluetooth: Core System Package : RF Test Suite Structure (TSS) /Test Purpose(TP) (v2.0)蓝牙:核心系统方案:射频测试套件结构(TSS)/测试目的(TP)(v2.0)[7]Bluetooth: Core System Package : Baseband Test Suite Structure (TSS) /Test Purpose(TP)(v2.0)蓝牙:核心系统方案:基带测试套件结构(TSS)/测试目的(TP)(v2.0)[8]Bluetooth: Core System Package : LM Test Suite Structure (TSS) /Test Purpose(TP) (v2.0)蓝牙:核心系统方案:LM测试套件结构(TSS)/测试目的(TP)(v2.0)[9]Bluetooth: Core System Package : General Access Profile Test Suite Structure (TSS) /TestPurpose(TP) (v2.0)蓝牙:核心系统方案:通用访问配置文件测试套件结构(TSS)/测试目的(TP)(v2.0[10]Bluetooth: Headset Profile Specification 1.1 Test Suite Structure (TSS) /Test Purpose(TP)牙:耳机概要文件规范1.1测试套件结构(TSS)/测试目的(TP)[11]CSR: BlueCore2-Audio Datasheet企业社会责任:BlueCore2-Audio数据表TP是可靠性测试二：RADIO FREQUENCY TEST射频测试1. 介绍这一个测试是确定蓝牙耳机的射频(发射器和接收器) 基本功能是否符合或超过蓝牙标准要求2. 测试环境Bluetooth Tester-- Anritsu MT8852A/MT8852B or other蓝牙测试仪,特制MT8852A / MT8852B 或其他DUT(Device Under Test)- Linnking Bluetooth DUT(测试设备)——Linnking蓝牙3. 测试项目3.1 Output power 输出功率DUT 初始设置:▪DUT用loop back测试模式▪使用跳频测试程序及标准MT8850A 传输一个标准的数据包(DH5 ，DH1，DH3 或Longest )给DUT. 此DUT 环向后将数据传送给Bluetooth tester ,MT8850A 测量其功率. 这一个测试在跳时运行，而且测试被重复。

Summary1简介............................................................................................................................................................ 错误!未定义书签。

2蓝牙射频性能测试 .................................................................................................................................... 错误!未定义书签。

2.1发射功率.................................................................................................................................................... 错误!未定义书签。

2.2 调制特性:频率偏移 (4)2.3初始载波频率容许量 ................................................................................................................................ 错误!未定义书签。

2.4敏捷度........................................................................................................................................................ 错误!未定义书签。

蓝牙一致性测试，（蓝牙射频测试），验证蓝牙产品的射频性能是否符合蓝牙射频规范。

许多OEM厂家直接购买已经获得蓝牙认证的蓝牙芯片或模块，进而开发蓝牙产品，如移动电话、个人数字助理（PDA）、电脑、打印机、MP3播放器等。

由于不同类型产品的需要，可能需要更换天线，或者由于其它无线模块或时钟模块的影响，以及电源的变化，这些都会导致蓝牙最终产品的射频性能发生变化，因此在研发和生产过程中必须对该产品的射频性能进行测试，以保证其无线指标符合蓝牙射频规范的要求。

1 蓝牙射频测试方法和指标蓝牙无线测试规范的版本定义了蓝牙无线测试指标及其测试方法。

蓝牙无线测试配置包括一台测试仪和被测设备（EUT,Equipment Under Test），其中测试仪作为主单元，EUT作为从单元。

两者之间可以通过射频电缆相连也可以通过天线经空中传输相连（需要可靠的耦合以及屏蔽箱）。

测试仪发送LMP指令，激活EUT进入测试模式，并对测试仪与EUT之间的蓝牙链路的一些参数进行配置。

如测试方式是环回还是发送方式，是否需要进行跳频，分组是单时隙分组还是多时隙分组。

下面介绍蓝牙无线指标及其测试方法。

1.1发射测试（1）输出功率测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。

规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果EUT的功率等级为1，平均功率> 0dBm；如果EUT的功率等级为2，-6dBm<平均功率<4dBm；如果EUT的功率等级为3，平均功率<0dBm。

（2）功率密度测试仪通过扫频，在240MHz频带范围内找到对应最大功率的频点，然后以此频点进行时域扫描（扫描时间为1分钟），测出最大值，要求小于20dBm/100kHz。

（3）功率控制初始状态为环回，非跳频。

EUT分别工作在低、中、高三个频点，回送调制信号为DH1分组。

测试仪通过LMP信令控制EUT输出功率，并测试功率控制步长的范围，规范要求在2dB和8dB之间。

蓝牙BLE射频手动测试指导书(仅供内部使用）For internal use only拟制：Prepared by 日期：Date审核：Reviewed by 日期：Dateyyyy-mm-dd审核：Reviewed by 日期：Dateyyyy-mm-dd批准：Granted by 日期：Dateyyyy-mm-dd1、测试设备和测试项目简介1.1测试设备a、CBT：CBT（带CBT-K57选件）b、信号源，如：SMU（含蓝牙模块）or E4438Cc、频谱仪，如：E4445A or FSP1.2测试项目1.2.1仅使用CBT即可进行的测试项目：TRM-LE/CA/01/C (Output power at NOC)TRM-LE/CA/02/C (Output power at EOC)TRM-LE/CA/03/C (In-band emissions at NOC)TRM-LE/CA/04/C (In-band emissions at EOC)TRM-LE/CA/05/C (Modulation characteristics)TRM-LE/CA/06/C (Carrier frequency offset and drift at NOC) TRM-LE/CA/07/C (Carrier frequency offset and drift at EOC) RCV-LE/CA/01/C (Receiver sensitivity at NOC)RCV-LE/CA/02/C (Receiver sensitivity at EOC)RCV-LE/CA/05/C (Intermodulation performance)RCV-LE/CA/06/C (Maximum input signal level)RCV-LE/CA/07/C (PER Report Integrity)连接图如下：图11.2.2CBT+信号源测试项目RCV-LE/CA/03/C(C/I and receiver selectivity performance) RCV-LE/CA/04/C (Blocking performance)图 2RCV/CA/04/C(阻塞特性)连接图如下：图 3RCV/CA/05/C(互调特性)连接图如下：图 41.3测试频点设置图4说明：BLE测试为非信令测试，本文将以TI 1873平台为例，说明BLE手动测试方法。

* *蓝牙 BLE射频手动测试指导书(仅供内部使用）For internal use only拟制：日期：Prepared by Date审核：日期：yyyy-mm-dd Reviewed by Date审核：日期：yyyy-mm-dd Reviewed by Date批准：日期：yyyy-mm-dd Granted by Date* *1、测试设备和测试项目简介1.1 测试设备a、 CBT： CBT（带 CBT-K57 选件）b 、信号源，如： SMU （含蓝牙模块）or E4438Cc、频谱仪，如： E4445A or FSP1.2 测试项目1.2.1仅使用CBT即可进行的测试项目：TRM-LE/CA/01/C (Output power at NOC)TRM-LE/CA/02/C (Output power at EOC)TRM-LE/CA/03/C (In-band emissions at NOC)TRM-LE/CA/04/C (In-band emissions at EOC)TRM-LE/CA/05/C (Modulation characteristics)TRM-LE/CA/06/C (Carrier frequency offset and drift at NOC) TRM-LE/CA/07/C (Carrier frequency offset and drift at EOC) RCV-LE/CA/01/C (Receiver sensitivity at NOC)RCV-LE/CA/02/C (Receiver sensitivity at EOC)RCV-LE/CA/05/C (Intermodulation performance)RCV-LE/CA/06/C (Maximum input signal level)RCV-LE/CA/07/C (PER Report Integrity)连接图如下：图11.2.2CBT+ 信号源测试项目RCV-LE/CA/03/C(C/I and receiver selectivity performance) RCV-LE/CA/04/C (Blocking performance)图2RCV/CA/04/C( 阻塞特性 )连接图如下：图3* *RCV/CA/05/C( 互调特性 )连接图如下：图41.3 测试频点设置图4说明： BLE测试为非信令测试，本文将以TI 1873 平台为例，说明BLE手动测试方法。

蓝牙一致性测试，（蓝牙射频测试），验证蓝牙产品的射频性能是否符合蓝牙射频规范。

许多OEM厂家直接购买已经获得蓝牙认证的蓝牙芯片或模块，进而开发蓝牙产品，如移动电话、个人数字助理（PDA）、电脑、打印机、MP3播放器等。

由于不同类型产品的需要，可能需要更换天线，或者由于其它无线模块或时钟模块的影响，以及电源的变化，这些都会导致蓝牙最终产品的射频性能发生变化，因此在研发和生产过程中必须对该产品的射频性能进行测试，以保证其无线指标符合蓝牙射频规范的要求。

1 蓝牙射频测试方法和指标蓝牙无线测试规范的版本定义了蓝牙无线测试指标及其测试方法。

蓝牙无线测试配置包括一台测试仪和被测设备（EUT,Equipment Under Test），其中测试仪作为主单元，EUT作为从单元。

两者之间可以通过射频电缆相连也可以通过天线经空中传输相连（需要可靠的耦合以及屏蔽箱）。

测试仪发送LMP指令，激活EUT进入测试模式，并对测试仪与EUT之间的蓝牙链路的一些参数进行配置。

如测试方式是环回还是发送方式，是否需要进行跳频，分组是单时隙分组还是多时隙分组。

下面介绍蓝牙无线指标及其测试方法。

1.1发射测试（1）输出功率测试仪在低、中、高三个频点，对整个突发范围内测量峰值功率和平均功率。

规范要求峰值功率和平均功率各小于23dBm和20dBm，并且满足以下要求：如果EUT的功率等级为1，平均功率> 0dBm；如果EUT的功率等级为2，-6dBm<平均功率<4dBm；如果EUT的功率等级为3，平均功率<0dBm。

（2）功率密度测试仪通过扫频，在240MHz频带范围内找到对应最大功率的频点，然后以此频点进行时域扫描（扫描时间为1分钟），测出最大值，要求小于20dBm/100kHz。

（3）功率控制初始状态为环回，非跳频。

EUT分别工作在低、中、高三个频点，回送调制信号为DH1分组。

测试仪通过LMP信令控制EUT输出功率，并测试功率控制步长的范围，规范要求在2dB和8dB之间。

BLE蓝牙DTM测试介绍从2010年SIG联盟推出蓝牙4.0起，低功耗蓝牙BLE开始在物联网中充当着不容忽视的角色。

BLE的低功耗性能是其它无线设备无法比拟的，其运用在穿戴、娱乐等设备上非常广泛。

那么如何对蓝牙产品进行射频性能进行测试呢？这里就不得不提及蓝牙核心规范中的DTM测试了。

一、相似的经历不知你是否有以下似曾相似的经历，很多软件工程师千辛万苦终于把蓝牙产品的软件设计好了，却被告知还要对产品进行射频性能测试，这时候软件工程师就会想这是硬件工程师该做的事，为什么最后我也要参与呢？然后就会发生下面这一幕，硬件工程师问软件工程师要控制射频的程序，软件工程师却毫无头绪，干着急。

图1二、DTM介绍其实上面的问题很简单，当我们了解了DTM测试后，这种问题就会迎刃而解。

DTM(Direct Test Mode)直接测试模式，是SIG联盟在蓝牙核心规范中制定的一种用于蓝牙射频性能测试的模式。

也就是说DTM是蓝牙规范的一部分，符合蓝牙核心规范的芯片都能进行DTM测试。

DTM测试分为发射测试和接收测试，发射测试能够获得被测蓝牙产品的发射功率、频偏、频率漂移等；接收测试则可以测试被测蓝牙产品的接收灵敏度等。

三、DTM硬件DTM测试的硬件接线如下图，DUT可以理解为蓝牙产品，Upper Test可以理解为电脑上的一个上位机应用，Lower Tester可以理解为插在电脑上一个标准射频的蓝牙模块，这种方法简单、方便。

或者Upper Test和Lower Tester可以理解成一个带蓝牙射频的功能强大的综合测试仪，这种方法专业、可靠，但是仪器价格昂贵。

Upper Test通过发送符合DTM规范的命令，控制DUT发送或者接收一定系列和数量的数据包，同时控制Lower Tester接收或者发送一定系列和数量的数据包，从而得出天线射频性能。

图2四、DTM软件既然说到了符合DTM规范的命令，那么待测模块就要有相应解析命令的程序。

手环手表蓝牙射频测试指引测试目的：综合评估蓝牙模块的性能，衡量蓝牙模块的发射功率、频偏、调制特性及接收性能。

测试设备：安捷伦N4010A综测仪，安装有测试工具的电脑（默认E430）测试工具：网络连接软件Agilent Connection Expert, N4010A仪器虚拟面板AgN4010BT4_VFP，EUT射频控制软件nRFgo Studio, EUT 测试模式固件ble_app_dtm.hex测试内容：测试准备主要分为PC与测试仪连接、控制，测试模式固件烧录到EUT，测试内容包括发射平均功率、瞬时最大功率、10101010&11110000调制解析、载波频率偏移、最小接收灵敏度及最大输入电平的接收。

测试方法：1.用nordic烧录板连接电脑并通过烧录专用夹具烧录测试程序到EUT,目的为打开测试模式。

如下图2. 测试程序烧录成功后，将EUT端的串口VCC、TX、RX、GND分别接到串口板的VCC、RX、TX、GND，这里说明一下在USB转串口的串口板上必须将TX/RX与EUT的RX/TX交换连接才能正常发送和接收数据包。

3. 连接射频线于EUT,将PC与串口板连接同时将EUT端的射频线连接到N4010A。

4. 前三步工作完成后接下来进行BLE射频测试由于BLE测试的109选键测试需要在PC的对应的虚拟前面板上来完成，所以首先要将N4010A受控于PC,操作方法：用网线将PC与N4010A连接，并设置IP在同一个区域，如192.168.0.XX,这样确保PC能与N4010A直接连接。

再进行如下操作：A.打开PC已安装的工具，按照下图操作方式选择LAN连接控制方式，点击右键添加测试仪器B．添加完毕如下图，此时会增加N4010A的IP于LAN（TCPIP0）栏，同时VISA address 显示在仪器属性栏。

此处的VISA add会应用与下一步骤中C.打开安装于PC端的N4010A蓝牙测试虚拟前面板如下图，并将B步骤中的visa add copy到N4010A BT4 VFP的visa add中如下图中1标识，接着点击标识2 初始化设备，如果是第一次测试BT4点击标识7下载BT4波形文件，标识4、5选项为图中默认设置。

FCCIC Bluetooth_BLE 测试系统操作手册文件编号：TMC-OI-01-XXX拟制：日期：审核：日期：批准：日期：工业和信息化部通信计量中心信息产业部通信电磁兼容质量监督检验中心目录1、使用仪表和搭建系统介绍 (3)2、基本操作 (4)2.1.测试软件 (4)2.2. 测试软件界面 (4)2.3. 测试用例 (5)2.4. 存储路径和记录模板 (6)2.5. 天线增益，线损及检波器模式 (6)3、测试仪表选择 (7)3.1. 连接方法 (7)3.2. 程序参数的选择 (7)4、测试步骤 (8)5、测试结果 (9)6、测试常见问题及解决方法 (10)6.1 软件的自有bug (10)6.2 找网，注册等问题 (10)1、使用仪表和搭建系统介绍因BLE的测试为非信令模式，因此FCCIC_Bluetooth BLE测试暂时只需用到R&S FSU(Spectrum Analyzer)一块仪表.搭建系统: FSU,GPIB转USB串口线及测试PC组成.FSU此系统所能测试的频段为FCC及IC标准所描述的2400MHz-2483.5MHz.FCCIC_Bluetooth_BLE测试系统可测试FCC(Federal Communications Commission)标准所定义的Part15C及IC(Industry Canada)标准所定义的RSS210和RSS Gen的部分.2、基本操作2.1.测试软件在PC桌面程序里选择运行软件BLE. exe2.2. 测试软件界面软件测试界面左上部分可选择测试用例(Select Test Case).左下是存储的路径和记录模板存储位置.右上为测试程序开始结束按钮.右下填写天线增益(Antenna Gain)，线损(Cable Attenuation)并选择检波器模式(Average Detector or Peak Detector).2.3. 测试用例测试FCCIC Bluetooth_BLE选择图中绿色方框框起来的测试项. 具体测试项如下:2.4. 存储路径和记录模板1）存储路径统一在D:\FCC\BT下存储文件夹命名格式为13TAXXX_厂家_项目经理名字简称_Part15C_BLE_样机号例:13TA543_TCT_ZXY_Part15C_BLE_N022）记录模板FCCIC Bluetooth_BLE测试统一选择图中的记录模板(BT4.0_Result_ALL.xlsx).需将标出的记录模板存储在测试项目的文件夹下.2.5. 天线增益，线损及检波器模式FCCIC Bluetooth_BLE测试无需填写天线增益.线损(Cable Attenuation):项目测试前向相关PS询问厂家对线损的要求FCC有储备的射频线，若使用FCC自己的射频线，统一蓝牙线损为1.2dB. 填写位置如下绿框里所示:检波器模式: 对于FCCIC Bluetooth_BLE的测试，检波器统一在Peak Detector前的框里打钩(参见上图).3、测试仪表选择测试FCCIC_Part15C_BLE只需用到FSU一块仪表，所有测试项均可同时进行.3.1. 连接方法测试连接方法如下:FSU面板上RF INPUT射频口单连射频线到测试EUT，即可测试FCCIC_Part15C_BLE. 3.2. 程序参数的选择测试FCCIC_Part15C_BLE时，测试软件中Channel的位置要根据测试信道的不同而改变. 有三个选择CH0 , CH19和CH39(如下图所示)FSU射频线如三仪表选择所描述，连接FSU和测试EUT. 确认GPIB线和GPIB转USB串口连接到测试PC.即可开始测试程序界面参数选择如下图所示:注意事项:1)、用软件测试FCCIC_Part15C_BLE基本只需要3个步骤.每步的区别只有Channel选择上的改变.2)、Cable Attenuation需先得到确认再填写.3)、各射频线处一定注意连紧.所有测试结果均储存在Result Save Path文件夹中由Excel表格和测试图两部分组成. 各测试项测试结果状态如下，1、发射杂散(Unwanted Emission into Non-restricted Frequency Bands)只有测试图没有数据.2、剩余测试项即在Excel表格中有数据体现也有测试图.Note: FCC Part15C与IC RSS210和RSS Gen的传导测试项相同.6、测试常见问题及解决方法6.1 软件的自有bug1、测试过程中不能再开别的Excel表格或者在测试表格中点选数据.可能会造成测试数据无法显示2、如果测试过程中有case选错或者需要关闭测试程序的情况，直接硬性关闭软件即可. 正常按软件的关闭键是没有作用的.3、如果测试过程中显示找不到仪表，重新插拔GPIB转USB线，重启仪表或者重新拧下仪表后面的GPIB线.4、测试完2G功率之后要测试3G功率的话，第一次找网99%仪表会报错，多试几次就好. 6.2 找网，注册等问题1、上报鉴权出错多为SIM卡问题，可换SIM卡试试.2、如果BT连接后有功率发出，但是非常小(一般来说-5dBm算最小了)，一定第一时间通知PS，等客户确认数值后再开始测试.。

蓝牙原理讲解及信令测试流程（使用CMW500设备）一、经典蓝牙讲解（Bluetooth Classic）：蓝牙设备通常由主机以及蓝牙控制器构成，两者均通过主机控制接口(HCI)通信。

蓝牙协议栈和应用都在主机上运行。

蓝牙控制器则提供基带操作。

经典蓝牙Bluetooth Classic用于：使用低数据率(BR)的传统操作使用更快传输速度(EDR)的操作蓝牙79个RF信道可用于数据传输，每个信道都具有1 MHz 间隔并且位于2.4 GHz ISM 频段。

信道之间的跳频可防止干扰周围的无线信号。

在自适应跳频模式下，不使用阻隔信道。

BR 调制使用高斯频移键控(GFSK)，总数据率为1 Mbit/s。

EDR 则通过使用π/4-DQPSK (2 Mbit/s) 和8DPSK (3 Mbit/s) 相移键控，数据率进一步增强二、低功耗蓝牙讲解（BLE）Bluetooth Low Energy (LE)用于表示能耗低于Bluetooth Classic 的设备。

BLE优势：提高功率管理效率，能耗最高节约60%远程覆盖，有效范围最高增加四倍传输速度翻倍Low energy 设备使用40个RF信道，每个信道都具有2 MHz 间隔并且位于2.4 GHzISM 频段。

这些信道被分成三个专用广告信道，其余37 个则作为数据和辅助广告信道。

在广告模式下，这些信道以类似信标的方式传输低数据率信息。

数据信道上的实际数据连接可以理解为支持自适应跳频模式的经典微微网。

微微网由定义时钟的主设备以及最多七个从设备构成。

针对未编码数据包的GFSK 调制得到最高2 Mbit/s 的总数据率，且调制指数介于0.45 至0.55。

相应的可选稳定调制指数则介于0.495 至0.505。

对于远程操作，编码数据包可实现最高500 kbit/s 的总数据率三、蓝牙基础框架四、蓝牙射频主要测试内容：经典蓝牙测试内容（最高蓝牙5.0）BLE蓝牙测试内容（最高蓝牙5.0）五、CMW500设备界面配置：(一)用于建立Bluetooth Classic 连接的测试模式设置设备连接：(二)设置Bluetooth Low Energy 的DTM连接参数设备连接：低功耗蓝牙直接测试连接示意图：(三)建立连接，启动测试：1.蓝牙信令测试1)发射测试发射测试，进入多项评估界面提供所有发射测量的概览。
