射频指标及测试方法
- 格式：ppt
- 大小：537.04 KB
- 文档页数：57
下载文档原格式
合集下载
射频测试方案
2.测试人员：具有相关专业背景和资质的测试工程师；
3.测试场地：符合国家及行业标准的测试实验室。
七、测试流程
1.测试准备：了解被测设备的技术规格，确定测试项目和方法；
2.测试实施：按照测试方案进行各项性能测试；
3.数据分析：对测试数据进行整理、分析，形成测试报告；
4.结果反馈：将测试结果反馈给设备制造商，协助其改进产品性能；
3.评估射频设备的抗干扰能力；
4.检验射频设备在极端环境条件下的可靠性。
三、测试范围
1.射频发射测试；
2.射频接收测试；
3.射频抗干扰测试；
4.射频环境适应性测试。
四、测试依据
1.国家及行业标准：如《无线通信设备射频技术要求》等；
2.设备制造商提供的技术规格书；
3.测试实验室的相关规定。
五、测试项目及方法
5.测试报告：出具符合国家及行业标准的测试报告。
八、测试结果判定
测试结果根据国家及行业标准进行判定，符合标准要求的视为合格，否则为不合格。
九、方案实施与监督
1.本测试方案由测试实验室负责实施；
2.设备制造商应积极配合测试工作，提供必要的技术支持；
3.测试过程中，如有疑问或争议，双方应及时沟通，确保测试工作的顺利进行；
1)使用射频信号发生器产生标准信号，发送至被测设备；
2)使用矢量网络分析仪或其他测试仪器监测被测设备的接收性能；
3)测试结果与标准要求进行比对。
3.射频抗干扰测试
（1）测试内容：邻道干扰抑制、同频干扰抑制、窄带干扰抑制等。
（2）测试方法：
1)使用射频信号发生器产生干扰信号，注入被测设备；
2)观察被测设备在干扰条件下的性能变化；
3)按照国家标准和设备制造商的技术规格要求，对测试结果进行评估。
3.测试场地：符合国家及行业标准的测试实验室。
七、测试流程
1.测试准备：了解被测设备的技术规格，确定测试项目和方法；
2.测试实施：按照测试方案进行各项性能测试；
3.数据分析：对测试数据进行整理、分析，形成测试报告；
4.结果反馈：将测试结果反馈给设备制造商，协助其改进产品性能；
3.评估射频设备的抗干扰能力；
4.检验射频设备在极端环境条件下的可靠性。
三、测试范围
1.射频发射测试；
2.射频接收测试；
3.射频抗干扰测试；
4.射频环境适应性测试。
四、测试依据
1.国家及行业标准：如《无线通信设备射频技术要求》等；
2.设备制造商提供的技术规格书；
3.测试实验室的相关规定。
五、测试项目及方法
5.测试报告：出具符合国家及行业标准的测试报告。
八、测试结果判定
测试结果根据国家及行业标准进行判定，符合标准要求的视为合格，否则为不合格。
九、方案实施与监督
1.本测试方案由测试实验室负责实施；
2.设备制造商应积极配合测试工作，提供必要的技术支持；
3.测试过程中，如有疑问或争议，双方应及时沟通，确保测试工作的顺利进行；
1)使用射频信号发生器产生标准信号，发送至被测设备；
2)使用矢量网络分析仪或其他测试仪器监测被测设备的接收性能；
3)测试结果与标准要求进行比对。
3.射频抗干扰测试
（1）测试内容：邻道干扰抑制、同频干扰抑制、窄带干扰抑制等。
（2）测试方法：
1)使用射频信号发生器产生干扰信号，注入被测设备；
2)观察被测设备在干扰条件下的性能变化；
3)按照国家标准和设备制造商的技术规格要求，对测试结果进行评估。
76ghz车辆无线电设备射频指标技术要求及测试方法
76ghz车辆无线电设备射频指标技术要求及测试方法《76ghz车辆无线电设备射频指标技术要求及测试方法》一、引言在当今高科技发展的时代，车辆无线电设备的射频指标技术要求及测试方法越来越受到重视。
射频（Radio Frequency）技术是指在无线通信中传输信号所采用的一种技术，其在车辆通讯系统中的应用日益广泛。
本篇文章将围绕76ghz车辆无线电设备的射频指标技术要求及测试方法展开全面的探讨，深入分析其原理、应用和测试方法。
二、理论基础 1. 76ghz车辆无线电设备的射频技术概述 76ghz车辆无线电设备是指在车辆通讯系统中使用的无线电设备，其工作频率为76GHz。
射频技术在车联网、智能交通等领域发挥着重要作用，而76ghz频段的射频技术因其高频、大带宽等特点而备受关注。
1.射频指标技术要求在车辆无线电设备的设计和生产中，需要满足一定的射频指标技术要求，包括但不限于发射功率、频偏、带宽、调制度等。
这些技术要求对于保证设备在复杂环境下的稳定工作至关重要。
2.测试方法为了验证车辆无线电设备是否满足射频指标技术要求，需要进行一系列的测试。
常见的测试方法包括功率测试、频谱测试、调制度测试、接收灵敏度测试等。
这些测试方法可以全面客观地评估设备的射频性能。
三、技术要求及测试方法详解 1. 发射功率发射功率是衡量车辆无线电设备发射信号强度的重要指标，其测试方法主要包括功率分布测试和功率稳定性测试。
这两项测试可以评估设备的发射功率是否稳定、符合要求。
1.频偏频偏是指设备发射频率与标准频率之间的偏差，其测试方法主要包括频谱测试和频率精度测试。
通过这些测试方法可以评估设备的频率稳定性和精度。
2.带宽带宽是指设备发射信号的频率范围，其测试方法主要包括信号调制宽度测试和频谱带宽测试。
这些测试方法可以评估设备发射信号的带宽是否符合要求。
3.调制度调制度是指设备发射信号的调制深度，其测试方法主要包括调制度饱和度测试和调制度线性度测试。
射频测量指标参数
射频指标1）频率误差定义 :发射机的频率误差是指测得的实际频率与理论期望的频率之差。
它是通过测量手机的I/Q 信号并通过相位误差做线性回归，计算该回归线的斜率即可得到频率误差。
频率误差是唯一要求在衰落条件下也要进行测试的发射机指标。
测试目的 :通过测量发射信号的频率误差可以检验发射机调制信号的质量和频率稳定度。
频率误差小，则表示频率合成器能很快地切换频率，并且产生出来的信号足够稳定。
只有信号频率稳定，手机才能与基站保持同步。
若频率稳定达不到要求（±0.1ppm），手机将出现信号弱甚至无信号的故障，若基准频率调节范围不够，还会出现在某一地方可以通话但在另一地方不能正常通话的故障。
条件参数 : GSM 频段选 1、62、124 三个信道，功率级别选最大LEVEL5 ；DCS 频段选 512、698、885 三个信道，功率级别选最大LEVEL0 进行测试。
GSM 频段的频率误差范围为+90HZ —— -90HZ ，频率误差小于40HZ 时为最好，大于40HZ 小于 60HZ 时为良好，大于60HZ小于 90HZ 时为一般，大于90HZ 时为不合格； DCS 频段的频率误差范围为 +180HZ ——-180HZ ，频率误差小于 80HZ 时为最好，大于 80HZ 小于 100HZ 时为良好，大于100HZ 小于 180HZ 时为一般，大于180HZ 时为不合格。
2)相位误差定义 :发射机的相位误差是指测得的实际相位与理论期望的相位之差。
理论上的相位轨迹可根据一个已知的伪随机比特流通过0.3 GMSK 脉冲成形滤波器得到。
相位轨迹可看作与载波相位相比较的相位变化曲线。
连续的1 将引起连续的 90 度相位的递减，而连续的0 将引起连续的 90 度相位的递增。
峰值相位误差表示的是单个抽样点相位误差中最恶略的情况，而均方根误差表示的是所有点相位误差的恶略程度，是一个整体性的衡量。
测试目的 :通过测试相位误差了解手机发射通路的信号调制准确度及其噪声特性。
射频指标及测试方法
22
接收灵敏度
接收灵敏度是指收信机在满足一定的误码率 性能条件下收信机输入端需输入的最小信号电 平。衡量收信机误码性能主要有帧删除率 (FER)、残余误比特率(RBER)和误比特率(BER)三 个参数。(BER是收到的错误的比特数与总比特数 之比。RBER是当帧被删除时，只测量剩余帧的 BER。FER是在观察的时间段里被删除的帧占总 传送帧数的百分比.)
(**)DCS1800话机 -30dBc或 -20dBm，选其中较大者
14
最低下限
GSM 900：-59dBc 或–54dBm，选其中最高者， 除了时槽超前執行槽，因此許可之位準可至59dBc或–36dBm，选其中最高者。 DCS 1800：-48dBc或-48dBm，选其中最高者。
15
ห้องสมุดไป่ตู้
频谱
16
30
2.相位误差峰值Peak phase error 若Peak phase error＜7deg，则相位误差峰值为 优； 若7deg≤Peak phase error≤l0deg，则相位误 差峰值为良好； 若10deg≤Peak phase error≤20deg则相位误差 峰值为一般； 若Peak phase error＞20deg，则这项指标为不 合格。
31
3.相位误差有效值 若RMS phase error＜2．5deg，则相位误差有效 值为优； 若2．5deg≤RMS phase error≤4deg，则相位误 差有效值为良好； 若4deg≤RMS phase error≤5deg，则相位误差 有效值为一般； 若RMS phase error＞5deg，则这项指标为不合 格。
37
GPRS的服务类型 按所提供的服务种类来说，现在有 Class A、B、 C三种。 ClassA可以在上网的同时接听电话，其技术含义 是同时支持包交换（数据）和电路交换（语 音）。 ClassB可以上网和接电话，但不能同时进行，其 技术含义是虽然也支持包交换和电路交换，但不 可在同一时刻支持包交换和电路交换，状态可以 切换； ClassC则只能上网，什么时候都不能打电话，其 技术含义是它只支持包交换。
接收灵敏度
接收灵敏度是指收信机在满足一定的误码率 性能条件下收信机输入端需输入的最小信号电 平。衡量收信机误码性能主要有帧删除率 (FER)、残余误比特率(RBER)和误比特率(BER)三 个参数。(BER是收到的错误的比特数与总比特数 之比。RBER是当帧被删除时，只测量剩余帧的 BER。FER是在观察的时间段里被删除的帧占总 传送帧数的百分比.)
(**)DCS1800话机 -30dBc或 -20dBm，选其中较大者
14
最低下限
GSM 900：-59dBc 或–54dBm，选其中最高者， 除了时槽超前執行槽，因此許可之位準可至59dBc或–36dBm，选其中最高者。 DCS 1800：-48dBc或-48dBm，选其中最高者。
15
ห้องสมุดไป่ตู้
频谱
16
30
2.相位误差峰值Peak phase error 若Peak phase error＜7deg，则相位误差峰值为 优； 若7deg≤Peak phase error≤l0deg，则相位误 差峰值为良好； 若10deg≤Peak phase error≤20deg则相位误差 峰值为一般； 若Peak phase error＞20deg，则这项指标为不 合格。
31
3.相位误差有效值 若RMS phase error＜2．5deg，则相位误差有效 值为优； 若2．5deg≤RMS phase error≤4deg，则相位误 差有效值为良好； 若4deg≤RMS phase error≤5deg，则相位误差 有效值为一般； 若RMS phase error＞5deg，则这项指标为不合 格。
37
GPRS的服务类型 按所提供的服务种类来说，现在有 Class A、B、 C三种。 ClassA可以在上网的同时接听电话，其技术含义 是同时支持包交换（数据）和电路交换（语 音）。 ClassB可以上网和接电话，但不能同时进行，其 技术含义是虽然也支持包交换和电路交换，但不 可在同一时刻支持包交换和电路交换，状态可以 切换； ClassC则只能上网，什么时候都不能打电话，其 技术含义是它只支持包交换。
射频测试方法123汇总
射频测试方法123汇总射频测试是对无线通信设备的性能和质量进行评估的重要手段之一、下面是射频测试的一些常用方法的汇总：1.功率测试：射频设备的输出功率是衡量设备性能的一个重要指标。
功率测试可以通过连接一个功率计或者谐波分析仪来实现。
2.敏感度测试：敏感度是指设备在接收弱信号时的表现。
敏感度测试可以通过连接一个信号发生器和一个功率计来实现。
信号发生器产生一个弱信号，然后通过功率计测量设备的输出功率，从而确定设备的敏感度。
3.谱分析：谱分析是对设备发送信号频谱进行分析的一种方法。
通过连接一个谱仪，可以获取设备输出信号的频谱信息，从而了解设备的频率特性和信号质量。
4.频率偏移：频率偏移是指设备输出信号的频率与预期频率之间的差异。
频率偏移测试可以通过连接一个频率计或者频谱分析仪来实现。
5.带宽测试：带宽是设备能够传输的频率范围。
带宽测试可以通过连接一个信号发生器和一个频谱分析仪来实现。
信号发生器产生一个宽带信号，然后通过频谱分析仪测量信号的频率范围，从而确定设备的带宽。
6.调制误差测试：调制误差是指设备发送信号与理想信号之间的差异。
调制误差测试可以通过连接一个频谱分析仪和一个信号发生器来实现。
信号发生器产生一个理想信号，然后通过频谱分析仪测量设备发送信号的频谱，从而确定设备的调制误差。
7.信噪比测试：信噪比是指设备发送信号中有用信号与噪声信号的比例。
信噪比测试可以通过连接一个信号发生器和一个功率计来实现。
信号发生器产生一个有用信号，然后通过功率计测量设备发送信号中的有用功率和总功率，从而确定设备的信噪比。
8.多径测试：多径是指信号在传播过程中通过多条路径到达接收器并产生干扰。
多径测试可以通过连接多个天线和一个功率计来实现。
通过测量不同路径上的干扰信号强度，可以确定设备的多径接收性能。
9.中频测试：中频测试是对设备中频信号进行测量和分析的一种方法。
中频测试可以通过连接一个频谱分析仪和一个中频信号发生器来实现。
Wi-Fi射频测试技术
FHSS技术采用的方式较为简单，这也限制了它所能获得的最大 传输速度不能大于2Mbps，这个限制主要是受FCC规定的子频道的 划分不得小于1MHz。这个限制使得FHSS必须在2.4G整个频段内 经常性跳频，带来了大量的跳频上的开销。
OFDM（正交频分复用）
正交频分复用技术OFDM是一种多载波发射技术，它将可用频谱划分为 许多载波，每一个载波都用低速率数据流进行调制。它获取高数据传输率的 诀窍就是，把高速数据信息分开为几个交替的、并行的BIT流，分别调制到 多个分离的子载频上，从而使信道频谱被分到几个独立的、非选择的频率子 信道上，在AP与无线网卡之间进行传送，实现高频谱利用率。
MCS
空间流
调制方式
0
1
CCK
1
1
CCK
2
1
PBCC
3
1
PBCC
4
1
OFDM
5
1
OFDM
6
1
OFDM
7
1
OFDM
8
1
OFDM
9
1
OFDM
10
1
OFDM
11
1
OFDM
编码率
传输速率 5.5 11 22 33 6 9 12 18 24 36 48 54
备注 b/g b/g b/g b/g g g g g g g g g
定义了推荐方法和公用接入点协议，使得接入点之间能够交换需要的信息，以支持分 布式服务系统，保证不同生产厂商的接入点的互联性，例如支持漫游。
2003年推出，工作在2.4GHz ISM频段，组合了802.11b和802.11a标准的优点，在兼容 802.11b标准的同时，采用OFDM调制方式，速率可高达54Mbps。
OFDM（正交频分复用）
正交频分复用技术OFDM是一种多载波发射技术，它将可用频谱划分为 许多载波，每一个载波都用低速率数据流进行调制。它获取高数据传输率的 诀窍就是，把高速数据信息分开为几个交替的、并行的BIT流，分别调制到 多个分离的子载频上，从而使信道频谱被分到几个独立的、非选择的频率子 信道上，在AP与无线网卡之间进行传送，实现高频谱利用率。
MCS
空间流
调制方式
0
1
CCK
1
1
CCK
2
1
PBCC
3
1
PBCC
4
1
OFDM
5
1
OFDM
6
1
OFDM
7
1
OFDM
8
1
OFDM
9
1
OFDM
10
1
OFDM
11
1
OFDM
编码率
传输速率 5.5 11 22 33 6 9 12 18 24 36 48 54
备注 b/g b/g b/g b/g g g g g g g g g
定义了推荐方法和公用接入点协议，使得接入点之间能够交换需要的信息，以支持分 布式服务系统，保证不同生产厂商的接入点的互联性，例如支持漫游。
2003年推出，工作在2.4GHz ISM频段，组合了802.11b和802.11a标准的优点，在兼容 802.11b标准的同时，采用OFDM调制方式，速率可高达54Mbps。
射频测试方法123

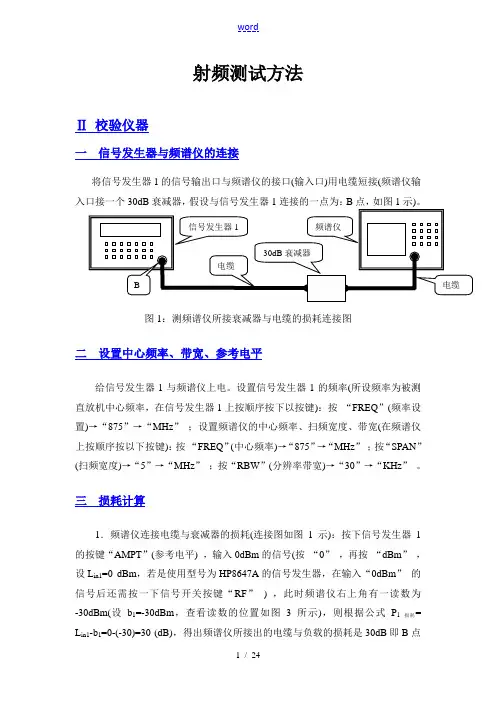

射频测试方法Ⅱ校验仪器一信号发生器与频谱仪的连接将信号发生器1的信号输出口与频谱仪的接口(输入口)用电缆短接(频谱仪输入口接一个30dB衰减器，假设与信号发生器1连接的一点为：B点，如图1示)。
图1：测频谱仪所接衰减器与电缆的损耗连接图二设置中心频率、带宽、参考电平给信号发生器1与频谱仪上电。
设置信号发生器1的频率(所设频率为被测直放机中心频率，在信号发生器1上按顺序按下以按键)：按“FREQ”(频率设置)→“875”→“MHz”；设置频谱仪的中心频率、扫频宽度、带宽(在频谱仪上按顺序按以下按键)：按“FREQ”(中心频率)→“875”→“MHz”；按“SPAN”(扫频宽度)→“5”→“MHz”；按“RBW”(分辨率带宽)→“30”→“KHz”。
三损耗计算1．频谱仪连接电缆与衰减器的损耗(连接图如图1示)：按下信号发生器1的按键“AMPT”(参考电平) ，输入0dBm的信号(按“0”，再按“dBm”，设L in1=0 dBm，若是使用型号为HP8647A的信号发生器，在输入“0dBm”的信号后还需按一下信号开关按键“RF”) ，此时频谱仪右上角有一读数为-30dBm(设b1=-30dBm，查看读数的位置如图3所示)，则根据公式P1损耗= L in1-b1=0-(-30)=30 (dB)，得出频谱仪所接出的电缆与负载的损耗是30dB即B点到频谱仪输入口的损耗(此数在算功率时要用到)。
2．从信号发生器1到频谱仪的损耗(连接如图2示)：将与信号发生器1连接的电缆拧下(B 点，如图2示)，在信号发生器1的信号输出口与信号发生器2的信号输出口(各接一根电缆到二功分器的接口上(该接口为在二功分器的同一边)，再从二功份器的另一接口接一电缆，该电缆的另一端接一个30dB 的衰减器，设衰减器的另一端为A 点，用一个大双阴将A 点与B 点连接起来(如图2示)。
按信号发生器1按键“AMPT ”(参考电平) ，输入0dBm 的信号(按“0” ，再按“dBm ” ，设L in2=0 dBm ，若是使用型号为HP8647A 的信号发生器，在输入“0dBm 的信号”后还需按一下信号开关按键“RF ”) ，这时频谱仪上会出现一个波形(见图3，若使用型号为HP8591A 频谱仪，还需按一下频谱仪的按键“SIGNAL ．TRACK ”)。
射频指标的测试方法
射频指标的测试方法射频（Radio Frequency，RF）指标的测试方法是评估无线通信设备性能的重要手段之一，包括信号强度、信噪比、频谱带宽、频率误差、相位噪声等指标。
下面将详细介绍射频指标的测试方法。
1.信号强度测试：信号强度是衡量射频通信质量的重要指标之一、测试方法包括测量信号接收功率和发射功率。
接收功率测试可以使用光谱分析仪或功率计等仪器，将设备的天线连接到测试设备，并测量接收到的射频信号的功率。
发射功率测试可以使用功率计、天线分析仪或频谱分析仪等仪器，通过测量设备发射的射频信号功率来评估发射功率。
2.信噪比测试：信噪比是衡量射频通信系统性能的指标之一、测试方法包括测量信号功率和背景噪声功率。
信号功率可以通过功率计或频谱分析仪来测量，背景噪声功率可以通过无信号输入时的频谱或功率测量获得。
然后，计算信噪比等于信号功率减去背景噪声功率。
3.频谱带宽测试：频谱带宽是指射频信号频谱的宽度，用于评估通信信道的有效传输能力。
测试方法包括使用频谱分析仪测量射频信号的频谱，然后通过分析频谱曲线的宽度来确定频谱带宽。
4.频率误差测试：频率误差是指设备实际输出频率与理论频率之间的差值。
测试方法包括使用频谱分析仪或频率计等仪器，将设备的输出信号连接到测试设备，并测量输出信号的频率。
然后，与设备的理论频率进行比较，计算频率误差。
5.相位噪声测试：相位噪声是指射频信号相位的随机变化。
测试方法包括使用相位噪声测试仪或频谱分析仪等仪器，将设备的输出信号连接到测试设备，并测量输出信号的相位噪声。
常用的相位噪声度量单位为分贝/赫兹（dBc/Hz）。
除了上述常见的射频指标测试方法外，还有其他射频指标的测试方法，例如功率谱密度测试、穿透损耗测试、带内波动测试等。
测试方法的选择取决于需要评估的具体指标和设备特性。
在进行射频指标测试时，需要使用适当的测试设备和测试仪器，如频谱分析仪、功率计、天线分析仪等。
同时，测试环境的选择也很重要，应尽量减少外部干扰和背景噪声，以确保测试结果的准确性和可靠性。
(完整版)射频指标测试介绍
目录1GSM部分 (1)1.1常用频段介绍 (1)1.2发射（transmitter）指标 (2)1.2.1发射功率 (2)1.2.2发射频谱（Output RF spectrum<ORFS>） (4)1.2.2.1调制频谱 (4)1.2.2.2开关频谱 (5)1.2.3杂散（spurious emission） (5)1.2.4频率误差（Frequency Error） (6)1.2.5相位误差（Phase Error） (6)1.2.6功率时间模板（PVT） (7)1.2接收（receiver）指标 (8)1.2.1接收误码率（BER） (8)2 WCDMA (9)2.1常用频段介绍 (9)2.2发射（Transmitter）指标 (9)2.3接收（receiver）指标 (15)3 CDMA2000 (15)3.1常用频段介绍 (15)3.2发射（transmitter）指标 (16)3.3接收（receiver）指标 (19)4 TD-SCDMA部分 (20)4.1常用频段介绍 (20)4.2发射（transmitter）指标 (20)4.3接收指标（Receiver） (26)1GSM部分1.1常用频段介绍1.2发射（transmitter）指标1.2.1发射功率定义：发射机载波功率是指在一个突发脉冲的有用信息比特时间上内，基站传送到手机天线或收集及其天线发射的功率的平均值。
测量目的：测量发射机的载波输出功率是否符合GSM规范的指标。
如果发射功率在相应的级别达不到指标要求，会造成很难打出电话的毛病，即离基站近时容易打出而离基站远时打出困难，往往表现出发射时总是提示用户重拨号码。
如果发射功率在相应的级别超出指标的要求，则会造成邻道干扰。
测试方法：手机发射部分由发射信号形成电路、功率放大电路、功率控制电路三个单元组成。
GSM频段分为124个信道，功率级别为5----33dBm，即LEVEL5----LEVEL19共15个级别；DCS频段分为373个信道（512----885），功率级别为0----30dBm，即LEVEL0----LEVEL15共15个级别；每个信道有15个功率等级，测试时选上、中、下三个信道对每个功率等级进行测试，每个功率等级以2dBm增减。
射频指标及测试方法
射频指标及测试方法射频指标是指在射频电路设计和测试中用来描述电路性能的参数。
它们包括射频功率、频率、增益、带宽、噪声系数、相位噪声等指标。
下面将介绍几个常见的射频指标及其测试方法。
1.射频功率：射频功率是指射频信号在电路中传输或输出时的功率大小。
常用的射频功率单位有瓦特（W）、分贝毫瓦（dBm）等。
测试射频功率的方法主要有功率计和功率分配器。
-功率计是一种可以测量射频信号功率的仪器。
它通过接收射频信号并测量其功率大小，适用于不同功率级别的测量。
-功率分配器是一种可以将射频信号分配给多个测量点的设备。
它通常包含多个输出端口和一个输入端口，可以将输入信号按照一定的功率比例分配到各个输出端口上，用于同时测量多个信号的功率。
2.频率：频率是指射频信号的振荡频率。
在射频电路设计和测试中，往往需要准确测量射频信号的频率。
常用的测量方法有频谱仪和频率计。
-频谱仪是一种可以将射频信号的频谱显示出来的仪器。
它可以显示出信号的频率分布情况，包括主要的频率成分和谐波成分。
通过观察频谱仪上的显示，可以准确测量射频信号的频率。
-频率计是一种可以直接测量射频信号的频率的仪器。
它可以通过连接到射频电路上，直接读取射频信号的频率值。
3.增益：增益是指射频信号在电路中传输或放大时的信号增强的程度。
在射频电路设计和测试中，测量增益是非常重要的。
常用的测量方法有功率计和射频网络分析仪。
-功率计测量增益的方法是通过测量射频信号的输入功率和输出功率，计算出功率的增益。
-射频网络分析仪是一种可以测量射频电路的传输属性的仪器。
它可以通过测量射频电路的S参数（散射参数），计算出射频信号在电路中的增益。
4.带宽：带宽是指射频信号的频率范围。
在射频电路设计和测试中，测量带宽是评估电路性能的重要指标。
常用的测量方法有频谱仪和网络分析仪。
-频谱仪测量带宽的方法是通过观察频谱仪上的显示，找到射频信号的起始频率和终止频率，计算出频率范围，即为带宽。
-网络分析仪测量带宽的方法是通过测量射频电路的S参数，找到电路的3dB带宽，即为带宽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频率误差、相位误差峰值、相位误差有效值
测量发射信号的频率和相位误差是检 验发信机调制信号的质量。
发射信号的相位误差定义为：发射机发射信号的 相位与理论上最好信号的相位之差。理论上的相 位轨迹可根据一个己知的伪随机比特流通过GMSK 脉冲成形滤波器得到。相位误差是GSM中用来表 示调制精确度的参数之一。相位误差较大通常 表示发射机电路中的I/Q基带发生器、滤波器、 调制器或者放大器存在问题。
注意：
1. 当GSM 900在指配频道时，话机发射的功率， 在935MHz到960MHz的频帶不超过-79dBm，在 925MHz到935MHz的频帶不超过-67dBm，除在 925MHz到960MHz的频帶中5个测量可达到36dBm是被允许的。
2. 当DCS 1800在指配频道时，话机发射的功率， 在1805MHz到1880MHz的频帶不超过-71dBm， 除在1805MHz到1880MHz的频帶中5个测量可达 到-36dBm是被允许的。
接收灵敏度
接收灵敏度是指收信机在满足一定的误码率 性能条件下收信机输入端需输入的最小信号电 平。衡量收信机误码性能主要有帧删除率 (FER)、残余误比特率(RBER)和误比特率(BER)三 个参数。(BER是收到的错误的比特数与总比特数 之比。RBER是当帧被删除时，只测量剩余帧的 BER。FER是在观察的时间段里被删除的帧占总 传送帧数的百分比.)
对于GSM900MHz频段 接收灵敏度要求：当RF输入电平为一102dBm时， RBER不超过2％。测量时可测试实际灵敏度指 标。根据多款移动电话的测试结果来看：当RBER ＝2％时，若RF输入电平为-l09一l07dBm，则接 收灵敏度为优；若RF输入电平为-l07一l05dBm， 则接收灵敏度为良好；若RF输入电平为-105一 l02dBm，则接收灵敏度为一般；若RF输入电平 ＞-l02dBm，则接收灵敏度为不合格。
什么是FTA
FTA测试全称是全面型号认证（FULL TYPE APPROVAL）。要取得IMEI号，则必须通过FTA 认证实验室的认证测试。其测试内容分为软件 测试、硬件测试和电磁兼容测试，测试项目共 有三百多项 。
软件
RR（无线资源管理）测试：初次化规程、寻呼规 程 、 切换规程、呼叫重建。 MM(移动性管理)测试：鉴权、加密、位置更新。 CM（通讯管理）测试：呼叫控制、呼叫业务管 理、短信息。
上表中之值依以下原則修正： a)偏移载波600KHz以上到6MHz以下范围內之頻率，
其测量值最多可允许3個200KHz频宽之信号可 到-36 dBm，其200KHz频宽之中心频率为 200KHz的整数倍。 b)偏移载波6MHz以上之频率，其量测值最多可允 許12個200KHz频宽之信号可到-36 dBm，其 200KHz频宽之中心频率为200KHz的整数倍。 c)偏移载波600KHz以下，若上表之限制值低于36dBm时，可以-36dBm取代。此限制值於偏移 载波600KHz以上至1800KHz以下时，GSM900为51dBm，DCS1800為-56dBm。此限制值于偏移载 波1800KHz（含）以上时，GSM900为-46dBm， DCS1800为-51dBm。
对于DCSl800MHz频段 接收灵敏度要求：当RF输入电平为-l00dBm， RBER不超过2％。测量时可测试实际灵敏度指 标。根据多款移动电话的测试结果来看：当RBER ＝2％时，若RF输入电平为一l08一 -105dBm，则 接收灵敏度为优；若RF输入电平为一105-- l03dBm，则接收灵敏度为良好；若RF输入电平 为-l03一 -100dBm，则接收灵敏度为一般；若RF 输入电平为＞-l00 dBm，则接收灵敏度为不合 格。
DCS1800 发射机功率之不同级別
注意： 1.于相同频率所測量的兩个相邻的功率控 制位准的发射机输出功率的差异不可小于 0.5dB及不可大於3.5dB。 2.在正常及极限测试状况的任一组合，及 在每个功率控制位准测量下，其功率/时间 之关系，应如下图限制的范围內。
(*)GSM 900 话机
接收：参考灵敏度、动态范围、邻道抑制、阻塞响 应、互调抑制、AGC(自动增益控制)电平报告。 发射：发射功率与曲线、相位误差、频率误差、调 制频率、开关频率、音频基带。
全频及三温三压测试
使用频率范围
功率
MS最大输出功率和最小输出功率控制水准，相应于它的级别，如下表 所示 (注：对于所有功率等级的MS，GSM900最小标准输出功率为 5dBm,DCห้องสมุดไป่ตู้1800为0dBm,容许度：一般/±2，极限/±2.5。)
(**)DCS1800话机 -30dBc或 -20dBm，选其中较大者
最低下限
GSM 900：-59dBc 或–54dBm，选其中最高者， 除了时槽超前執行槽，因此許可之位準可至59dBc或–36dBm，选其中最高者。
DCS 1800：-48dBc或-48dBm，选其中最高者。
频谱
调变频谱（Spectrum due to the modulation）
电磁兼容测试
Electromagnetic Compatibility 电磁兼容 EMC = 电磁骚扰 EMI + 电磁抗扰EMS
EMI: Electromagnetic Interference (电磁骚扰) EMS: Electromagnetic Susceptibility (电磁抗扰)
硬件
-4dBc，功率控制位准为16时 -2dBc，功率控制位准为17时 -1dBc，功率控制位准为18及19时
(*)DCS1800话机
-4dBc，功率控制位准为11时 -2dBc，功率控制位准为12时 -1dBc，功率控制位准为13，14及15时
(**)GSM 900话机 -30dBc或 -17dBm，选其中较大者
频率误差定义为考虑了调制和相位误差的影响以 后，发射信号的频率与该绝对射频频道号(ARFCH) 对应的标称频率之间的差。它通过相应误差做线 性回归，计算该回归线的斜率即可得到频率误差 (因为ω＝θ/t)相位误差峰值是离该回归线最远 的值。频率误差表示频率合成器或锁相环的性能 不够好（例如，在两次发射信号之间频率切换时 合成器不能够很快的稳定下来）。在GSM系统 中，糟糕的频率误差可能使目标接收机不能锁定 发射信号，同时发射机也可能给其他用户造成干 扰。
