风冷热泵机组调试报告记录

  • 格式：docx
  • 大小：121.27 KB
  • 文档页数：9

2
作者: 日期:
3
中原网球中心综合服务楼
空调采购及安装工程

编制: 审核: 批准:
4
中原网球中心综合服务楼
通风空调系统调试报告

1、工程概况 1.1
功能概况:

中原网球中心综合服务楼，总建筑面积 22693.81m2,总空调面积约
16500m2
地下一层，地上九层。地下一层为机动车普通停车库及设备机房,

一二层为厨房、餐厅、体能训练、运动康复、保健理疗及大堂等， 3— 9层
为赛事住宿、运动员宿舍、管理用房、教室及会议室等。本工程系统主机 采用36台风
冷热泵机组，每台机组制冷量 65kW制热量70kW夏季空调

冷水供回水温度7/12 C;冬季空调热水供回水温度 45/50 C,置于6层屋
面，地下室设空调机房。
空调冷水采用一次泵变流量系统，水泵设变频控制，冷热水循环管路 采用自动排
气补水定压机组补水定压。空调水干管为异程式；末端风机盘 管设电动二通阀及温控三
速开关；总供回水管之间设旁通及压差控制，旁 通管径按一台制冷机流量设计。空调系
统双管变流量冷水系统，集分水器 各环路总管上、水平支管上设静态平衡阀。

运动员大餐厅空调系统采用全空气系统，其余采用风机盘管 +独立新风
形式，室外新风经过热回收换气机，新风机组进行过滤、制冷（热）均匀 送至各区域；
新风机组设电动二通调节阀及风管式温度传感器，风机盘管 设电动二通调节阀及温控三
速开关。

1.2
设计参数:

1.2.1
室内设计计算参数
鮒臧 赧
MBfA'
24-26 5065 1加圮 30-50 ZQ ' 占5

解
24-26 50'-65 18-20 30-50 14 £5
24-26 50-65 13-20 30-50 30 ^55
24-26 50-65 18-20 30-50 30 ^55

2
、调试情况

2.
1
空调调试内容:

2.1.1
冷冻水系统：冷水机组、冷冻水泵、水处理设备等

通风空调系统：风机盘管、空气处理机及新风系统的风压、风量、风
速、 送回风温度等通风系统相关参数。
2.
2
空调试运转及调试程序如图:
6

2.3
主要工作可从以下方面进行:

231
联合试运转开机顺序

进行系统联动试运转。
系统联动试运转程序如图:

持在风机电机允许的运转电流范围内;
②
空调系统的送回风系统、冷冻水系统及冷水机组运转正常后， 将 冷水控

制系统和空调控制系统投入，以确定各类调节阀启闭方向的 正确性，为系统试
验调整工作创造条件。

2.3.2
联合调试具体情况

2.3.2.1
开机时间

风管系统风阀、风机、空气处理机组、风机盘管： 2016年8月1日
18： 00
冷冻水系统及冷冻水泵：2016年8月1日18：
00
风冷热泵机组：2016年8月2日&
00
2.322
风冷热泵机组

风冷模块机组：36台风冷热泵机组开机后均能正常工作， 模块进出口
压力0.4MPa,无不正常噪音现象，开机设定出水温度为 13C，主机工作1

各单体通风、空调设备及附属设备试运转合格后,
组织各专业工种,

•系统风阀、风机、空气处理机组、风机盘管
启
X,
X
闭

冷冻水系统及冷冻水泵

启

闭
①
调系统风管上的风阀全部开启，启动风机、使总送风阀的开度保

风冷热泵机组
7

小时左右出水温度达到设定温度，此时部分主机自动停止工作（主机到达 设定温度自动
关机达到节能效果），持续至10点钟，水系统供水管道温度 均保持13C 士 0.5C。期
间2-7号机组出现水流不足情况报警，经反复检查,

发现该机组进水阀门未完全开启，阀门全开 10min后报警消除。在10点钟
时，将主机温度设定至图纸设计出水温度 7C,自动关机部分的主机陆续自
动启动，用时50min,主机出水温度达到设定值，此后主机均在正常运行状 态中，未出
现其它异常现象。

风冷模块机组电缆：外界温度 33C，开机运行30min后，经测量电缆
温度在40C，未出现电缆过热现象，配电柜电压 390V，在正常主机工作电
压范围内。此后主机电缆无出现异常现象。
2.323
冷冻水循环泵

冷冻水循环泵：6台冷冻水循环泵（五用一备），开启5台冷冻水循环 泵，系统
在正常状态下工作，无不正常噪音出现，冷冻水循环泵进口压力

0.2MPa,出口压力0.5MPa
,在正常运行范围内。

冷冻水循环泵电缆：外界温度 33C，开机运行30min后，经测量电缆

态正常。
2.3.2.4
水处理设备

工作。
2.3.2.5
分集水器

温度在42C，未出现电缆过热现象，配电柜电压 390V,电流20A，运行状
水处理设备由厂家主要调试我司配合调试,
8:00
厂家调试完成，正常

系统运行前，分集水器压力均为 0.6 MPa,
水泵开启后，分水器压力
8

0.6MPa,集水器压力0.3MPa,
运行期间，分集水器压力稳定。

2.326
定压补水装置

定压补水装置设定为自动补水状态， 设定压力为0.55 MPa-0.6 MPa,系
统压力低于0.55MPa自动开启，补水到达0.6 MPa自动关闭。运行期间，
6
层1-6轴出现大量气堵现象排气时，补水装置压力下降到 0.55 MPa时，该
装置自动开启补水，到达0.6 MPa自动关闭。自动定压补水装置工作状态正
常。
2.327
风机盘管

风机盘管在主机开机前全部开启，经测量，风量、风速正常，室温在
32C -33C范围内，主机开机2小时后，多数房间温度达到275C -29C,
此

时6层1-6轴所有房间温度均无明显变化，经过反复检查发现北部空调立管 系统出现
大量气堵现象，导致6层1-6轴冷冻水主管道冷冻水不循环，从而

使此部分区域房间空调不制冷，我方立即组织人员在 6层北部立管最高处
及6层1-6轴水平主管最高处打开排气阀排气，管道排气完毕时，此部分区 域房间温
度明显变化，1h后，房间温度达到275C-285C。其他少数达不 到设计要求温度的房
间，在风机盘管出水口处排气后，均能达到设计温度。

到当天18:00, 1-9层风机盘管制冷房间，温度到达 23C -24 C,符合设计
要求。
2.3.2.8
新风处理机组

所有新风机组全部开启后，2层10-11轴新风机组出现11-12轴走廊出 风口散流
器处噪音过大问题，经检查，发现该系统其它出风口风阀未打开, 造成走廊出风口风量
过大，导致噪音问题，经开启其他风阀调节平衡后,
9

该问题消除。其他楼层新风机组均能正常运行。
233.9
关机时间

拟计划2016年8月4日12:00停机，因电气、外墙单位节能检测需开 启部分房
间、区域空调配合，我单位于 2016年8月8日关闭主机，半小时

后关闭冷冻水循环泵及所有新风机组、风机盘管等所有空调附属设备。

3
、调试分析及结论

综上，中原网球中心综合服务楼通风空调系统经过一周的运行使用效果 进行测试
检验，各空调及其附属设备均运转正常，各项空气参数性能指标 均符合和满足设计和使
用要求。

合集下载

克莱门特风冷螺杆式空气源热泵机组运行记录表

克莱门特风冷螺杆式空气源热泵机组运行记录表

克莱门特风冷螺杆式空气源热泵机组运行记录表【最新版】目录一、克莱门特风冷螺杆式空气源热泵机组概述二、机组运行记录表的意义和作用三、机组运行记录表的内容和要求四、如何填写和维护机组运行记录表五、机组运行记录表的应用实例正文一、克莱门特风冷螺杆式空气源热泵机组概述克莱门特风冷螺杆式空气源热泵机组是一种采用空气作为冷热源，通过螺杆式压缩机实现制冷或制热的高效节能设备。

它具有制冷、制热、除湿、热回收等多种功能，广泛应用于商业建筑、工业生产、酒店宾馆等领域。

二、机组运行记录表的意义和作用机组运行记录表是记录克莱门特风冷螺杆式空气源热泵机组运行过程中各项参数和运行状况的重要文件。

它有助于保证机组的正常运行，及时发现和解决潜在问题，为机组的维护保养和故障排除提供依据。

同时，运行记录表还是评估机组性能、能耗和经济效益的重要依据。

三、机组运行记录表的内容和要求机组运行记录表通常包括以下内容：1.基本信息：机组型号、生产厂家、安装日期等；2.运行参数：制冷量、制热量、运行时间、温度、压力、电流等；3.维护保养：维修记录、更换零部件记录、保养措施等；4.故障排除：故障现象、原因分析、处理方法、预防措施等；5.备注：其他需要记录的信息，如天气情况、负荷变化等。

在填写机组运行记录表时，应确保记录准确、完整，内容清晰、易懂。

同时，应定期对记录表进行整理和归档，方便查阅和管理。

四、如何填写和维护机组运行记录表在填写机组运行记录表时，应注意以下几点：1.记录表应由专人负责填写，填写时应认真、细致，确保信息准确无误；2.运行参数应根据机组的实际运行情况进行实时记录，不得随意涂改或篡改；3.维护保养和故障排除记录应详细描述维修过程和更换零部件情况，以便日后查阅；4.记录表应定期整理，对于已满的记录表，应归档保存，并更换新的记录表。

五、机组运行记录表的应用实例假设某商业建筑使用克莱门特风冷螺杆式空气源热泵机组进行空调制冷和制热，其运行记录表可以记录以下信息：1.基本信息：机组型号为 CSRAN-1000，生产厂家为克莱门特公司，安装日期为 2020 年 1 月 1 日；2.运行参数：制冷量 1000kW，制热量 1000kW，运行时间为 2022 年12 月 31 日，温度为 25℃，压力为 1.2MPa，电流为 15A；3.维护保养：2021 年 6 月 1 日更换压缩机，2022 年 1 月 1 日进行年度保养；4.故障排除：2021 年 8 月 1 日发现制冷效果不佳，经检查发现冷媒泄漏，更换冷媒后解决问题；5.备注：2022 年 7 月 1 日负荷增大，机组运行时间延长。

热泵性能测试实验报告

热泵性能测试实验报告

热泵性能测试实验报告1. 引言热泵是一种能够将低温热量转化为高温热量的装置，具有高能效、低排放的特点。

为了评估热泵的性能，本次实验对热泵的制热和制冷性能进行了测试，并进行了数据分析和评估。

2. 实验目的本次实验的主要目的包括：- 测试热泵的制热性能；- 测试热泵的制冷性能；- 分析热泵性能数据并进行评估。

3. 实验设备和方法3.1 实验设备本次实验使用的实验设备如下：- 热泵装置- 温度计- 流量计- 数据记录仪3.2 实验方法3.2.1 制热性能测试1. 打开电源，启动热泵装置；2. 将热泵设定为制热模式；3. 测量并记录输入电功率；4. 测量并记录制热时的出水温度、入水温度、水流量；5. 计算热泵的制热能力和热效率。

3.2.2 制冷性能测试1. 打开电源，启动热泵装置；2. 将热泵设定为制冷模式；3. 测量并记录输入电功率；4. 测量并记录制冷时的出水温度、入水温度、水流量；5. 计算热泵的制冷能力和冷效率。

4. 实验结果与数据分析根据实验数据和实验方法，我们得到了以下结果：实验项目制热性能制冷性能-输入电功率 2.5 kW 3.0 kW出水温度50C 10C入水温度20C 30C水流量 2 L/min 2 L/min制热能力8.0 kW -制冷能力- 9.0 kW热效率 3.2 -冷效率- 3.0通过对实验结果的分析，我们得到以下结论：1. 在制热模式下，热泵的制热能力为8.0 kW，热效率为3.2。

2. 在制冷模式下，热泵的制冷能力为9.0 kW，冷效率为3.0。

3. 输入电功率与制热/制冷能力呈正相关关系，制热/制冷效率与温差大小有关。

5. 结论本次实验通过测试热泵的制热和制冷性能，得到了对应的能力和效率数值。

从实验结果和数据分析中可以看出，热泵具有较高的能效和性能。

在实际应用中，热泵可以有效地提供制热和制冷服务，并具有节能环保的优势。

6. 参考文献[1] 《热泵性能测试标准》, [电子文档], 国家质检总局，2018年。

风冷热泵运行记录

风冷热泵运行记录

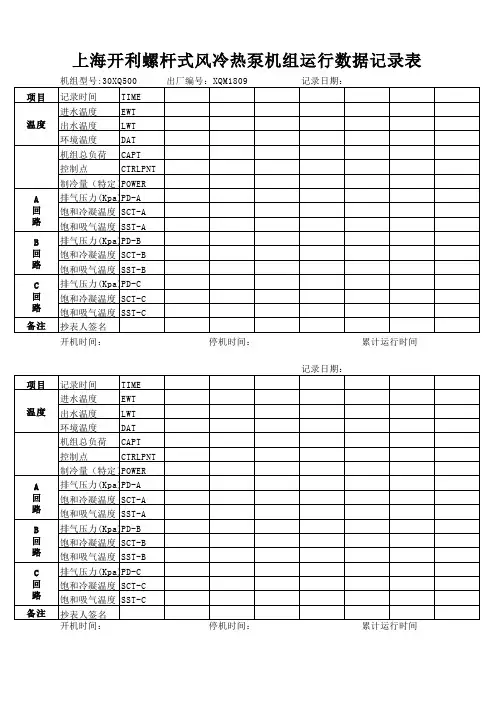

上海开利螺杆式风冷热泵机组运行数据记录表
