UPS电源有既被动后备式、在线互动式和线上交错式三种类型，而每种类型的UPS的电源工作原理是不一样的，下面小编就来分别说一下。

被动后备式：又称为非在线式不间断电源（Off-Line UPS），它只是“备援”性质的UPS，市电直接供电给用电设备也为电池充电（Normal Mode），一旦市电供电品质不稳或停电了，市电的回路会自动切断，电池的直流电会被转换成交流电接手供电的任务（Battery Mode），直到市电恢复正常，“UPS只有在市电停电了才会介入供电”，不过从直流电转换的交流电是方波，只限于供电给电容型负载，如电脑和监视器。

在线互动式：在线式UPS（On-Line UPS）的运作模式为“市电和用电设备是隔离的，市电不会直接供电给用电设备”，而是到了UPS就被转换成直流电，再兵分两路，一路为电池充电，另一路则转回交流电，供电给用电设备，市电供电品质不稳或停电时，电池从充电转为供电，直到市电恢复正常才转回充电，“UPS在用电的整个过程是全程介入的”。

其优点是输出的波型和市电一样是正弦波，而且纯净无杂讯，不受市电不稳定的影响，可供电给“电感型负载”，例
如电风扇，只要在UPS输出功率足够的前题下，可以供电给任何使用市电的设备。

线上交错式：又称为线上互动式或在线互动式（Line-Interactive UPS），基本运作方式和离线式一样，不同之处在于线上交错式虽不像在线式全程介入供电，但随时都在监视市电的供电状况，本身具备升压和减压补偿电路，在市电的供电状况不理想时，即时校正，减少不必要的“Battery Mode”切换，延长电池寿命。

如需了解更多信息,请访问 (工控网)官网。

通信电源
UPS的基本组成及工作原理
1.1 UPS的基本组成
➢ UPS由输入整流滤波电路、 功率因数校正电路、 蓄电池组、 充电电路、 逆变电路、 静 态开关电路、 控制监测显示及保护电路等组成。
逆变器是UPS电源的核心设备 整流模块为能量变换设备（AC/DC），逆变器也是能量变换设备（DC/AC） 蓄电池为储能设备
• 在UPS电源中逆变器输出正弦电压，必须与备用交流电源正弦电压同频 率和同相位。
锁相环路的组成
• 由鉴相器（PD）、环路低通滤波器LPF、压控振荡器VCO三个主要部件 组成，由图5.12所示 。
2021/8/7
图5-12 锁相环电路组成框图
13
通信电源
2021/8/7
11
静态开关
静态开关的作用
• 静态开关的作用是切断发生故障的电源输出，做到逆变器输出和 市电旁路输出间的无间断切换。
静态开关主电路原理
• 1kVA~2kVA在线式UPS电源，其逆变器输出和交流旁路供电间 切换，大多采用快速继电器作为切换元件，这种瞬间的供电中断 不会影响微型计算机中开关电源的供电，但不能满足通信设备要 求电源不中断的需要
图： 半桥式逆变器主电路
➢开关管V1和V2构成构成一个桥臂及反并联二极管D1和D2构成另一个桥臂， 两个桥臂的中点A和B为输出端，可以通过变压器Tr变压输出，也可以由这两端 直接等压输出。因为电容C1＝C2，容量较大，故其电压，ui是比较稳定的，中
点B的电位基本不变。UB＝1/2Ui，而A点的电位则取决于开关管V1和V2的工作
图5-2 在线式UPS电源的组成框图
➢市电首先经UPS内部滤波器、整流器变为直流电源，再利用PWM方式经逆变
器重新将直流电源变成纯正的高质量的正弦波交流电源，通过这样的变换，市

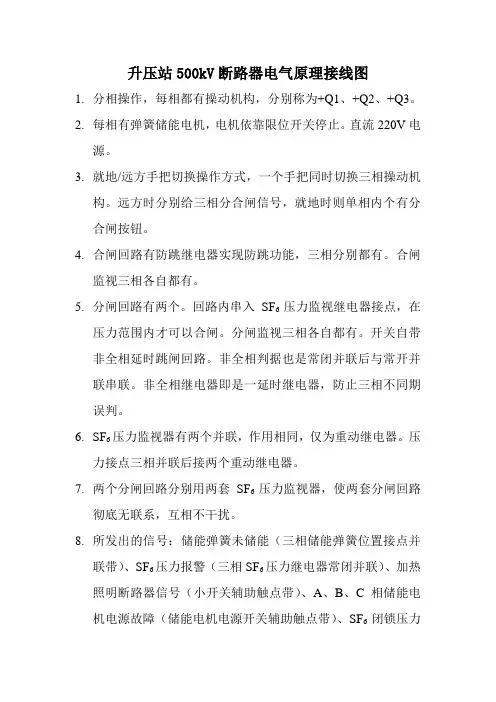

升压站500kV断路器电气原理接线图1.分相操作，每相都有操动机构，分别称为+Q1、+Q2、+Q3。

2.每相有弹簧储能电机，电机依靠限位开关停止。

直流220V电源。

3.就地/远方手把切换操作方式，一个手把同时切换三相操动机构。

远方时分别给三相分合闸信号，就地时则单相内个有分合闸按钮。

4.合闸回路有防跳继电器实现防跳功能，三相分别都有。

合闸监视三相各自都有。

5.分闸回路有两个。

回路内串入SF6压力监视继电器接点，在压力范围内才可以合闸。

分闸监视三相各自都有。

开关自带非全相延时跳闸回路。

非全相判据也是常闭并联后与常开并联串联。

非全相继电器即是一延时继电器，防止三相不同期误判。

6.SF6压力监视器有两个并联，作用相同，仅为重动继电器。

压力接点三相并联后接两个重动继电器。

7.两个分闸回路分别用两套SF6压力监视器，使两套分闸回路彻底无联系，互相不干扰。

8.所发出的信号：储能弹簧未储能（三相储能弹簧位置接点并联带）、SF6压力报警（三相SF6压力继电器常闭并联）、加热照明断路器信号（小开关辅助触点带）、A、B、C相储能电机电源故障（储能电机电源开关辅助触点带）、SF6闭锁压力信号（两组SF 6压力继电器常开并联）、非全相信号（非全相继电器延时闭合的常开触点带）、转换开关位置信号（就地/远方转换开关） 9. 就地柜内布置图：10. 集中控制箱内布置：主视左视-SO1-SO2-SO3-SO6断路器操动机构计数器端子排-R01加热电阻-XO2-XO1-YO2分闸线圈1-YO3-YO1合闸线圈-SO4-MO1储能电机限位开关储能电机4组断路器辅助触点端子排分闸线圈2-E01照明-S11-S12-S10合按分按就地/远方-B01-Q01-Q23-Q33-Q43-X23加热加热小开关A相电机插座-K01B相电机C相电机-K11-K31-K02-K03-K04-K12-K13-K14-K07防跳分闸SF6监视非全相延时继电器防跳防跳SF6监视SF6监视SF6监视分闸-X03-X02-X04-X05-X01端子 端子 端子 端子 端子-R11-R01持续加热带温控加热。

ups电源内部结构图
不间断电源（UPS）跨接于用户关键设备（负载）和供电电源间，它的功能是保证向负载提供连续的优质的电源，即使在完全断电的情况下，它们也可在预定的时间内（由用户决定）向负载供电。

以下以单机UPS为例进行说明。

一、电源输入
UPS输入电源： 1. 主电源 2. 旁路电源 3.直流电源
二、UPS切换条件及顺序
1. 正常运行时负荷由主电源经过该系统的整流器、逆变器提供。

2. 当主电源故障时，自动改为由直流电源经逆变器供电。

3. 当逆变器或直流电源故障时，UPS通过静态开关自动转换成旁路电源供电。

4. 当UPS需要维修时，又可通过先通后断的手动旁路开关由旁路电源直接向负荷供电。

三、运行模式
1.系统正常运行模式
此系统运行模式为市电输入，经整流器将交流市电转为纯净、无突波、无杂讯的直流电源，提供逆变器使用，而逆变器会将直流电源再转为比市电更稳定的交流电源输出，经静态开关再输出至负载，此时系统为INVERTER 电源供应负载。

2.内部旁路运行模式
此系统运行模式为当逆变器发生异常，如机内温度过高、或输出负载过载，超过系统逆变器所能负荷的范围时，DSP 会自动将系统由逆变器模式切换到内部旁路运行模式，以防止系统损坏，此时输入由第二电源经旁路回路，静态开关模块输出至负载，此时为旁路电源供应负载。

3.系统电池供电运行模式
此系统运行模式为无市电输入时，系统由电池经逆变器，经静态开关至输出负载，此时为电池电源供电，使得交流输出不会中断。

使用电池供电时，其供电时间因电池数。
