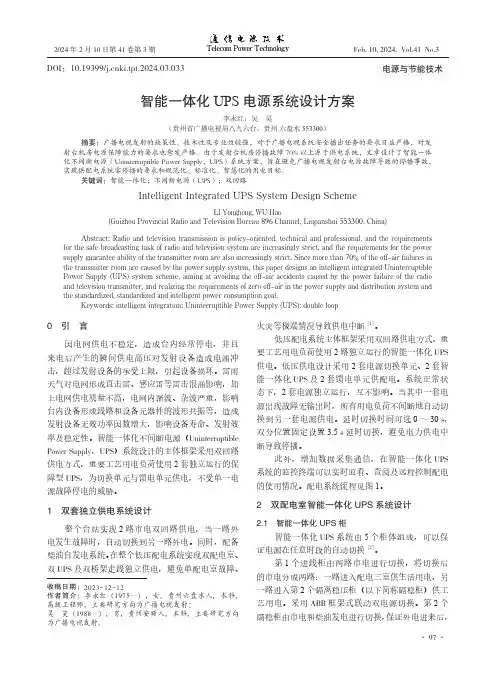

某小区智能化系统设计UPS电源系统方案

大楼ups设计方案大楼UPS设计方案随着信息技术和云计算的快速发展，大楼UPS（不间断电源）的稳定供电已经成为现代大楼建设不可或缺的一部分。

为了确保大楼的正常运行，保护设备以及数据的安全性，本设计方案将介绍一个适用于大楼的UPS设计方案。

一、总体设计1. 容量要求：根据大楼的用电需求和负荷特点，确定UPS的容量，保证UPS可以满足所有关键负载的供电。

为了应对突发性负载需求，可以增加适度的冗余容量。

2. 布置方案：根据大楼的具体情况，将UPS系统布置在合适的位置，考虑到供电稳定性的重要性，建议将UPS放置在防火、防水、防尘的特定房间中。

3. 输配电设计：UPS系统的输入端应连接到大楼的主电源，同时需要设计合理的分配回路来保证设备的供电。

UPS的输出端根据大楼的需求，可以配置多个分支回路，分别连接到关键负载和非关键负载。

二、技术指标1. 输入电压范围：UPS应具备宽范围的输入电压接受能力，以应对大楼电网电压波动的情况。

2. 输出电压稳定性：UPS应提供稳定的输出电压，以确保关键负载得到可靠的供电。

3. 转换时间：为了保证关键负载无间断供电，UPS必须具备快速切换至备用电源的能力。

通常，转换时间应小于10毫秒。

4. 效率：为了节省能源和降低运行成本，UPS的功率转化效率应尽可能高，通常要求超过90%。

5. 可靠性：UPS系统应具备高可靠性，通过选用高品质组件和先进技术来确保系统的稳定性和耐用性。

三、安全保护1. 过载保护：UPS应具备过载保护功能，当电力供应超过其能力范围时，自动切断电源以保护设备。

2. 短路保护：UPS应具备短路保护功能，当输出端发生短路时，自动切断电源以防止损坏。

3. 过压保护：UPS应具备过压保护功能，以保护关键负载免受电网过电压的影响。

4. 温度保护：UPS应具备温度保护功能，当运行温度过高时，自动降低负载，以避免设备过热。

5. 过充保护：UPS应具备过充保护功能，以防止电池过充导致电池损坏。

ups系统设计方案
UPS系统是一套为数据中心等关键设施提供不间断电源的系统。

其设计方案需要考虑到电源供应、备份能力、自动化管理等多个方面，以确保设施的连续运行和数据的完整性。

下面是一个完整的UPS系统设计方案。

首先，UPS系统的电源供应可以采用多种方式，包括市电、发电机组和太阳能等。

为了确保连续供电，可以采用双回线供电模式，即市电和发电机组分别提供电源，并通过切换器实现无缝切换。

需要注意的是，UPS系统应该能够感知市电的质量，并在出现异常情况时自动切换至备用电源。

其次，UPS系统的备份能力应该能够满足设施的持续运行需求。

为了提高备份时间，可以采用大容量的蓄电池组，并根据运行负载和备份时间来确定所需的备份容量。

此外，还可以考虑采用多台UPS设备并进行并联运行，以提高响应速度和容量。

UPS系统的自动化管理也是设计方案的重要部分。

系统应该能够实时监测电源的状态，包括电压、频率和波形等，并能够自动切换至备用电源以保证设施的稳定运行。

此外，UPS系统还应该具备远程监控和管理功能，以方便运维人员远程查看设备状态、进行故障排除等操作。

最后，UPS系统的安全性也是设计方案需要考虑的内容。

系统应该具备防雷、防浪涌和过电压保护等功能，以降低设备受损和数据丢失的风险。

此外，系统还应该具备火灾报警和自动
灭火等功能，以应对设备故障或人为因素引发的火灾风险。

综上所述，一个完整的UPS系统设计方案应该包括电源供应、备份能力、自动化管理和安全性等多个方面的考虑。

通过合理的设计和配置，可以保证设施的连续运行和数据的完整性，提高设施的可靠性和可用性。

•项目概述•需求分析•系统设计•安全与保障措施•施工与安装方案•测试与验收方案•培训与技术支持方案•项目管理与实施计划目录项目背景提高小区的安全性提升小区便利性增强小区舒适性项目目标项目范围用户需求03网络覆盖市场需求01视频监控02智能家居技术趋势智能家居网络覆盖视频监控网络架构设计层次化设计将网络分为核心层、汇聚层和接入层，根据不同层次进行相应的设备配置和功能划分。

冗余设计为保证网络的稳定性和可靠性，核心层和汇聚层设备采用双机热备和负载均衡设计。

星型拓扑结构心，各楼宇和重要区域设置分支交换机，实现高速数据传输。

核心交换机汇聚交换机接入交换机网络防火墙设备选型与配置系统软件设计网络操作系统采用Windows Server操作系统，该系统具有强大的网络功能和管理工具。

数据库软件配置SQL Server数据库软件，用于存储和管理小区弱电系统的数据信息。

应用软件根据小区弱电系统的需求，定制开发相应的应用软件，如物业管理软件、智能家居软件等。

01030203网络安全事件处理网络安全01网络安全系统设计02网络安全培训数据安全数据备份与恢复对重要数据进行定期备份，确保数据在意外情况下能够迅速恢复。

数据加密传输采用数据加密技术，确保数据在传输过程中不被窃取或篡改。

数据访问权限控制对数据访问权限进行严格控制，确保只有授权人员才能访问敏感数据。

接地系统设计防雷设备维护防雷设备选择防雷与接地系统施工组织与协调施工组织为确保项目顺利进行，需组建一支专业、高效、经验丰富的施工团队，明确各岗位的职责和任务，确保项目各项任务紧密衔接。

协调机制建立定期沟通机制，加强与各参与方之间的信息交流与协作，确保项目进度、质量和成本目标的实现。

施工进度计划前期准备阶段安装施工阶段验收交付阶段1安装工艺要求23按照施工图纸要求，使用专用工具进行线管预埋作业，确保线管平直、无弯曲，方便后续线缆敷设。

线管预埋按照安装规范和标准，进行各类型设备的安装作业，确保设备安装牢固、稳定，方便后续调试和使用。

目录第一章弱电系统概述 (4)一、整体设计说明 (4)二、小区各系统的实现及描述 (5)三、概貌与基本情况 (7)第二章闭路监控系统 (8)一、系统概述 (8)二、监控系统的需求分析 (8)三、本系统的设计原则及依据 (10)四、系统设计 (10)（一）系统的核心功能划分 (10)（二）监控系统前端分布 (10)（三）系统与设备选型及参数 (11)（四）系统配置 (11)（五）供电设计 (11)五、系统器材清单及报价（见附表一） (12)第三章楼宇对讲系统 (26)一、前言 (26)（一）楼宇对讲系统简介 (26)（二）系统设计依据 (26)二、系统主要功能 (26)三、系统设计 (26)（一）系统结构分布 (26)（二）系统工作流程说明 (27)（三）产品选型 (27)四、系统硬件选型及说明 (28)五、系统器材清单及报价（见附表二） (29)第四章停车场管理系统 (30)一、前言 (30)二、系统设计 (32)三、工作流程 (34)四、系统功能 (35)五、系统技术指标 (36)六、系统设备特点 (39)七、系统主要优点 (41)八、施工方案 (41)九、系统器材清单及报价（见附表三） (41)第五章施工组织 (42)一、概述 (42)二、工程施工管理 (42)三、工期进度管理 (43)四、施工界面管理 (43)五、施工的组织管理 (43)六、工程技术管理 (44)第六章公司简介一、公司概况 (49)二、公司主要代理和经销产品品牌 (50)三、公司专业设计、施工、调试和维护保养工程 (51)四、公司业绩 (52)五、公司资质 (53)（一）营业执照 (53)（二）设计、施工、维修资格证 (54)附表一闭路监控系统配置清单及报价 (55)附表二楼宇对讲系统配置清单与报价 (57)附表三停车场管理系统一进一出配置清单与报价 (58)附表四安防系统工程报价汇总表 (60)第一章弱电系统概述是一座商品住宅，其外观豪华、高雅的设计风格；以高科技为基础的智能化服务、管理；深受住户的青睐。

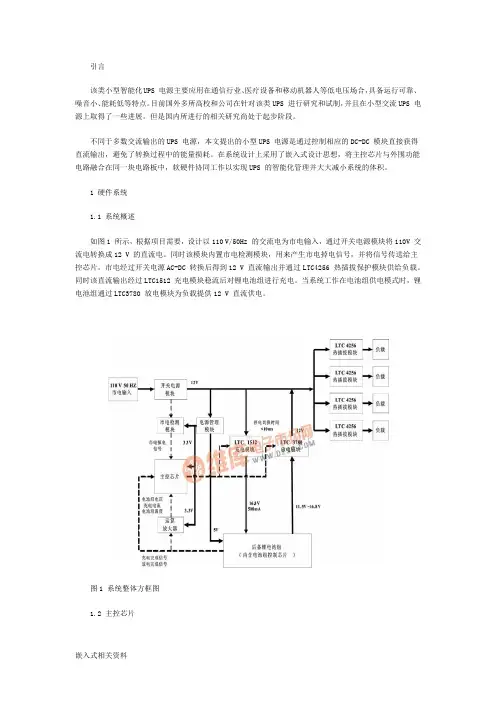

引言该类小型智能化UPS 电源主要应用在通信行业、医疗设备和移动机器人等低电压场合，具备运行可靠、噪音小、能耗低等特点。

目前国外多所高校和公司在针对该类UPS 进行研究和试制，并且在小型交流UPS 电源上取得了一些进展。

但是国内所进行的相关研究尚处于起步阶段。

不同于多数交流输出的UPS 电源，本文提出的小型UPS 电源是通过控制相应的DC-DC 模块直接获得直流输出，避免了转换过程中的能量损耗。

在系统设计上采用了嵌入式设计思想，将主控芯片与外围功能电路融合在同一块电路板中，软硬件协同工作以实现UPS 的智能化管理并大大减小系统的体积。

1 硬件系统1.1 系统概述如图1 所示，根据项目需要，设计以110 V/50Hz 的交流电为市电输入，通过开关电源模块将110V 交流电转换成12 V 的直流电。

同时该模块内置市电检测模块，用来产生市电掉电信号，并将信号传送给主控芯片。

市电经过开关电源AC-DC 转换后得到12 V 直流输出并通过LTC4256 热插拔保护模块供给负载。

同时该直流输出经过LTC1512 充电模块稳流后对锂电池组进行充电。

当系统工作在电池组供电模式时，锂电池组通过LTC3780 放电模块为负载提供12 V 直流供电。

图1 系统整体方框图1.2 主控芯片为了提高系统的集成度，设计采用内部集成AD 转换功能单元的C8051F320 作为主控芯片。

该芯片内含两个外部中断源(INT0,INT1)以及一个可编程计数器阵列(Programmable Counter Array,PCA)，可以同时监测多路I/O 信号及产生方波控制信号。

主控芯片通过不断读取锂电池组电压、温度、充电电流以获知系统当前的运行状况。

当捕捉到市电掉电信号时，主控芯片迅速给LTC3780 发出工作信号(高电平)，并给LTC1512 发出关闭信号(低电平)，从而实现对负载的不间断供电;当捕捉到市电来电信号时，主控芯片给出相反的逻辑电平，切换为市电供电状态。

某小区智能化弱电系统设计方案一、引言在现代化社会中，随着科技的发展与普及，智能化家居系统越来越受到人们的关注和青睐。

智能化弱电系统是一个基于物联网技术的智能化家居系统，通过对家庭内各种设备进行智能化连接和管理，实现家庭生活、安全、能源消耗等方面的智能化控制和提升。

本文将针对小区对智能化弱电系统的设计方案进行详细介绍。

二、系统组成智能化弱电系统由以下几个主要模块组成：1.人机交互模块：包括手机应用、智能家居控制面板等，用于用户与系统的交互控制。

2.器件连接模块：包括传感器、智能设备、网络设备等，用于数据的采集、传输和控制。

3.数据处理与存储模块：包括云服务器、数据库等，用于处理和存储各种数据。

4.控制中心模块：用于控制家庭内各种设备的运行和状态。

三、功能设计1.安全管理功能：通过智能化弱电系统，可以实现对小区内各个住户的安全进行监控和管理。

例如，通过视频监控设备实时监视小区的出入口、公共区域等，通过智能门锁实现门禁管理。

同时，系统还可以实现火灾、煤气泄漏等危险情况的监测和报警功能。

2.能耗管理功能：通过智能化弱电系统，可以实现对小区内各个住户的能源消耗进行监测和管理。

例如，通过智能电表实时记录家庭的用电量情况，通过智能控制器实现家电设备的定时开关和节能模式的设定，从而实现对能耗的优化和管理。

3.生活便利功能：通过智能化弱电系统，可以实现对家庭生活的智能化控制和便利的提升。

例如，通过智能家电设备实现家电的远程操作和控制，通过智能家居控制面板实现多设备的集成控制，从而提高家庭生活的便利性和舒适度。

4.社区服务功能：通过智能化弱电系统，可以实现社区服务的智能化管理和提供。

例如，通过系统的公告功能，可以实现居民之间的信息交流和社区论坛的建设；通过在线预约功能，可以实现社区内各种服务的在线预约和管理。

四、系统实施方案1.设备安装：根据小区的实际情况和需求，安装各类传感器、智能设备、网络设备等，并对其进行配置和连接。

某⼩区智能化弱电系统设计⽅案1.⼯程概况1.1.系统组成1.1.1.系统划分计划建设以下⼏个智能化建筑⼦系统：1、视频安防监控⼦系统2、楼宇可视对讲⼦系统3、计算机⽹络⼦系统4、车牌识别智能停车⼦系统5、五⽅通话⼦系统6、背景⾳乐⼦系统7、综合管⽹⼦⼯程8、机房建设⼦系统并由以上⼦系统衍⽣出的中央机房装修⼯程。

智能化系统的各⼤⼦系统平时都是独⽴的，它们通过综合管⽹系统集中敷设线路，并最终进⼊机房进⾏集中管理。

即保证了各⾃系统的分⼯与协作，⼜保证了各⾃系统运⾏的独⽴性，排除相互之间的⼲扰，降低了系统的故障。

1.1.2.各⼦系统结构图智能化系统结构图2.设计宗旨与设计依据⼀个合格的⽅案需要有两个前提：⼀是合理⽽明确的设计宗旨；⼆是具备可⾏性和规范化的设计依据。

合理⽽明确的设计宗旨可以使设计⽅案更实⽤，使业主的投资具备更⾼的性价⽐；可⾏⽽规范化的设计依据则是⼯程质量的有⼒保障。

2.1.设计原则衡量⼀个⼩区智能化系统的成功与否，并⾮仅仅取决于智能化⼦系统的多少、系统的先进性或集成度，⽽是取决于系统的设计和配置是否经济合理，能否⾼效、稳定的运⾏，系统的使⽤、管理和维护是否⽅便，系统或产品的技术是否成熟适⽤，换句话说，就是如何以最少的投⼊、最简便的实现途径来换取最⼤的功效，这就是我们的设计宗旨。

2.2.设计依据本⼯程的设计依据有以下⼏个⽅⾯：2.2.1.贵公司的要求即我公司数次与贵公司联系⼈⾯议及电话沟通的后得出的结果。

2.2.2.贵公司提供的图纸及其它相关资料1. ⼩区总平图2. ⼩区楼层平⾯图3. 地下室平⾯图2.2.3.国家及⾏业相关的规范和标准² 《安全防范⼯程程序与要求》² 《安全防范系统统⽤图形符号》² 《民⽤闭路监控电视系统⼯程技术规范》² 《防盗报警控制器通⽤技术条件》² 《⼊侵探测器通⽤技术条件》² 《智能建筑设计标准》² 《民⽤建筑电⽓设计规范》² 《低压配电装置及线路设计规范》² 《电⽓装置安装⼯程1KV及以下配线⼯程施⼯及验收规范》² 《电⽓装置安装⼯程电缆线路施⼯及验收规范》² 《电⽓装置安装⼯程接地装置施⼯及验收规范》² 《建筑与建筑群综合布线系统⼯程施⼯及验收规范》² 《智能建筑弱电⼯程设计施⼯图集》(上、下)² 《线槽配线安装》² 《商⽤建筑线缆标准》3.⽅案说明3.1.视频安防监控⼦系统3.1.1.项⽬概况本系统应⽤范围包括以下⼏部分：1. ⼩区主要出⼊⼝2. 电梯内3. 电梯厅、地下室电梯⼝3.1.2.项⽬分析根据对项⽬现场和图纸分析的结果，设计如下：1. ⾛廊采⽤彩⾊300W像素⽹络摄像机；2. 楼梯采⽤彩⾊300W像素⽹络摄像机；3. 电梯轿厢采⽤彩⾊200W像素⽹络摄像机；4. 电梯侯梯厅采⽤彩⾊300W像素⽹络摄像机；5. 46“彩⾊监视器。

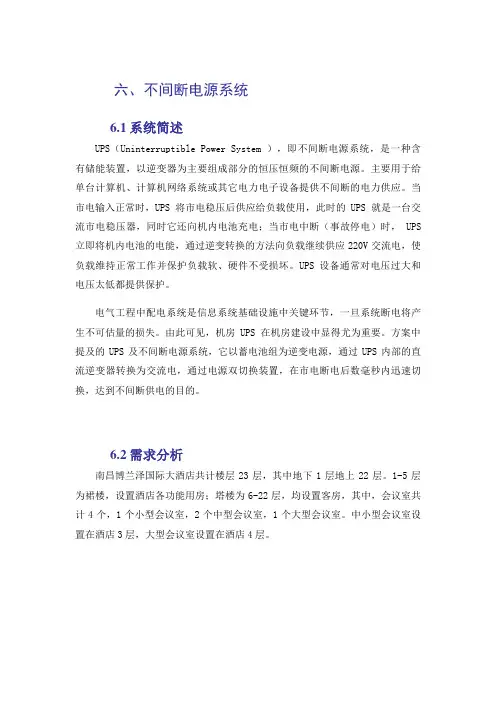

六、不间断电源系统6.1系统简述UPS（Uninterruptible Power System ），即不间断电源系统，是一种含有储能装置，以逆变器为主要组成部分的恒压恒频的不间断电源。

主要用于给单台计算机、计算机网络系统或其它电力电子设备提供不间断的电力供应。

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时， UPS 立即将机内电池的电能，通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

UPS 设备通常对电压过大和电压太低都提供保护。

电气工程中配电系统是信息系统基础设施中关键环节，一旦系统断电将产生不可估量的损失。

由此可见，机房UPS在机房建设中显得尤为重要。

方案中提及的UPS及不间断电源系统，它以蓄电池组为逆变电源，通过UPS内部的直流逆变器转换为交流电，通过电源双切换装置，在市电断电后数毫秒内迅速切换，达到不间断供电的目的。

6.2需求分析南昌博兰泽国际大酒店共计楼层23层，其中地下1层地上22层。

1-5层为裙楼，设置酒店各功能用房；塔楼为6-22层，均设置客房，其中，会议室共计4个，1个小型会议室，2个中型会议室，1个大型会议室。

中小型会议室设置在酒店3层，大型会议室设置在酒店4层。

6.3设计原则方案设计中充分考虑可能完善的整体规划，围绕当前应用需求的特点,本着实用与发展相结合的总体原则，以满足目前的应用为出发点，合理优化设计方案；并兼顾未来的应用需求和发展，为系统在技术上提供有效的平滑过渡环境。

先进性：采用国内外最先进数字信号技术、RF高频调制技术等，确保信号清晰、失真率低。

科学性：采用高可靠性中频残留边带声表面波滤波器，多种锁相方式等，科学控制频道的抑制度、平坦度、调制度，使信号调制稳定、可靠，不出现交互调、互相干扰现象发生。

稳定性：采用稳定可靠的视音频器件，保证高载噪比、高可靠性和操作简单。

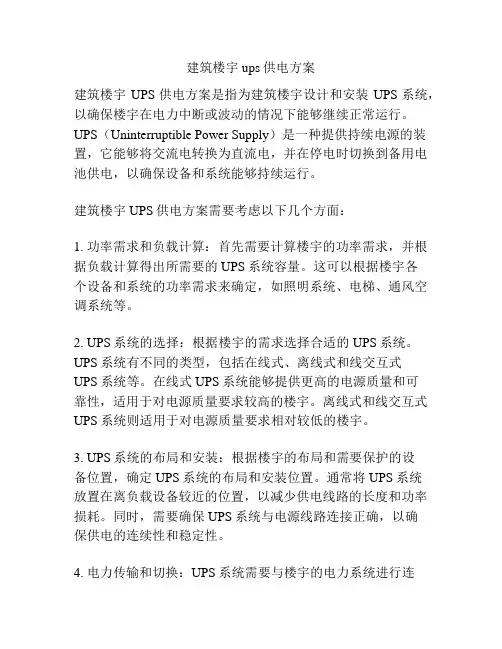

建筑楼宇ups供电方案建筑楼宇UPS供电方案是指为建筑楼宇设计和安装UPS系统，以确保楼宇在电力中断或波动的情况下能够继续正常运行。

UPS（Uninterruptible Power Supply）是一种提供持续电源的装置，它能够将交流电转换为直流电，并在停电时切换到备用电池供电，以确保设备和系统能够持续运行。

建筑楼宇UPS供电方案需要考虑以下几个方面：1. 功率需求和负载计算：首先需要计算楼宇的功率需求，并根据负载计算得出所需要的UPS系统容量。

这可以根据楼宇各个设备和系统的功率需求来确定，如照明系统、电梯、通风空调系统等。

2. UPS系统的选择：根据楼宇的需求选择合适的UPS系统。

UPS系统有不同的类型，包括在线式、离线式和线交互式UPS系统等。

在线式UPS系统能够提供更高的电源质量和可靠性，适用于对电源质量要求较高的楼宇。

离线式和线交互式UPS系统则适用于对电源质量要求相对较低的楼宇。

3. UPS系统的布局和安装：根据楼宇的布局和需要保护的设备位置，确定UPS系统的布局和安装位置。

通常将UPS系统放置在离负载设备较近的位置，以减少供电线路的长度和功率损耗。

同时，需要确保UPS系统与电源线路连接正确，以确保供电的连续性和稳定性。

4. 电力传输和切换：UPS系统需要与楼宇的电力系统进行连接，并能够在电力中断或波动的情况下切换到备用电池供电。

为了确保电力传输的连续性，UPS系统通常还会配置转换器和静态开关等设备来实现电源的无间断切换。

5. 电池管理和维护：UPS系统的备用电池需要进行管理和维护，以确保其性能和可靠性。

这包括定期检查和测试电池的状态、更换老化的电池、保持电池的清洁和温度适宜等。

同时，还需要设立备用电池的储存和维护区域，以确保备用电池的安全和可靠性。

6. 监控和报警系统：为了能够及时监测和处理UPS系统的运行状态，需要安装监控和报警系统。

这可以通过连接UPS系统与监控设备实现，以实现对UPS系统的实时监测和异常报警。

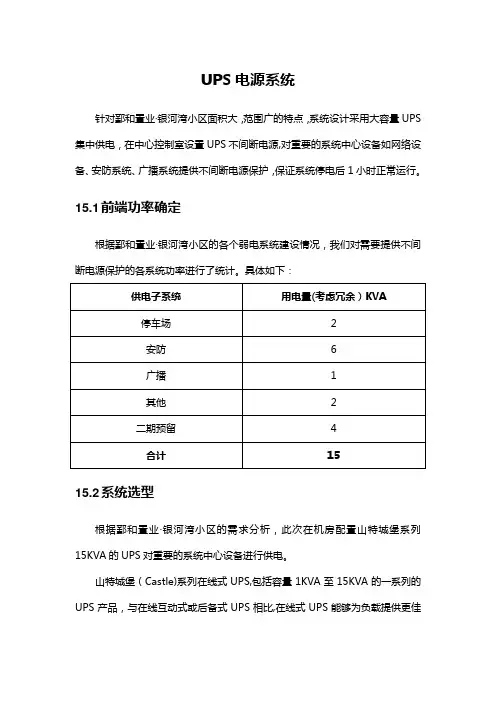

UPS电源系统针对鄞和置业·银河湾小区面积大，范围广的特点，系统设计采用大容量UPS 集中供电，在中心控制室设置UPS不间断电源,对重要的系统中心设备如网络设备、安防系统、广播系统提供不间断电源保护，保证系统停电后1小时正常运行。

15.1 前端功率确定根据鄞和置业·银河湾小区的各个弱电系统建设情况，我们对需要提供不间断电源保护的各系统功率进行了统计。

具体如下：15.2 系统选型根据鄞和置业·银河湾小区的需求分析，此次在机房配置山特城堡系列15KVA的UPS对重要的系统中心设备进行供电。

山特城堡（Castle)系列在线式UPS,包括容量1KVA至15KVA的一系列的UPS产品，与在线互动式或后备式UPS相比,在线式UPS能够为负载提供更佳的电源环境,无论从稳压输出范围、频率范围、输入杂讯的滤除，乃至市电模式与电池模式零转换时间等方面考虑，在线式均是最佳的UPS结构，因此，重要的设备，或是对电力环境要求苛刻的设备几乎都应选用在线式UPS。

山特城堡系列在线式UPS，除了具备传统在线式功能外，更为要求极高可靠度的用户着想，除了全面供应长效机以外，容量6KVA以上的机种，更可以使用双机热备份，使故障率大为降低，有效提高使用电源的安全性与可靠性，为用户最重要的设备提供安全无忧的电力保障。

15.3 供电方式的选择根据我们的工作经验,应采用大容量的UPS集中供电方案。

目前UPS供电有两种方案:a)采用由多台1—5KVA小容量UPS所组成的供电系统;b）采用由单台10-60KVA的中容量或更大容量的UPS所组成的供电系统;实践证明：采用单台大容量的UPS集中供电方式,其性能价格比优于采用多台能容量、分布式UPS供电方式。

其原因是：单台容量较大的UPS的故障率较低。

根据近年来多家UPS厂家产品的观察和分析,有如下UPS平均无故障工作时间（MTBF）数据供用户参考：1-5KVA UPA 的MTBF=4—9万小时；5-60KVA UPS的MTBF=13—17万小时；60-400KVA UPS的MTBF=20—25万小时UPS的每单位KVA的价格，随着UPS容量的增大而下降；选用单台大容量UPS有利于用户更经济、合理地使用蓄电池。
