火电厂保安电源系统配置方案对比分析

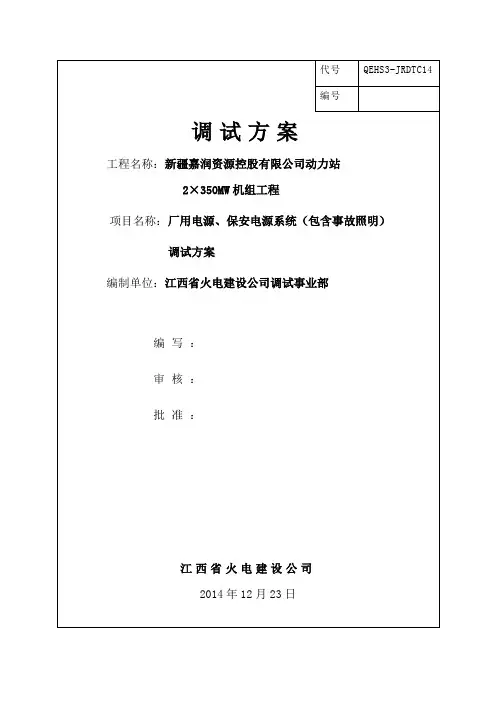

新疆嘉润资源控股有限公司动力站2×350MW机组工程调试方案目录1 概述 (2)2 编写依据 (2)3 编制目的 (2)4 调试技术准备 (2)5 调试范围 (3)6 调试应具备的条件 (3)7 安全注意事项 (3)8 调试程序 (4)1 概述新疆嘉润资源控股有限公司动力站2×350MW超临界工程#3（#4）机组高压厂用电源系统采用6kV中性点经电阻接地系统，配置6kV 3A（4A）段、6kV 3B （4B）段工作母线，工作电源由#3（#4）高压厂用变压器（容量为50/30-30MVA 的分裂变压器）从发电机出口的主母线上引接，高压备用电源由#2起备变（容量为50/30-30MVA的分裂变压器）从升压站二期220kV系统引接。

低压厂用电源包括照明PCA（B）段、空冷PCA（B）段、工作PCA（B）段、电除尘PCA（B）段、脱硫PCA（B）段、公用PCA（B）段、以及各MCC段。

保安电源系统每台机设有保安PC段及保安MCCA（B）段。

事故照明系统系一体化电源成套设备。

2 编写依据2.1 新疆嘉润资源控股有限公司动力站2×350MW超临界工程#3（#4）机组施工图纸、设备说明书。

2.2 《火力发电建设工程启动试运及验收规程》DL/T5437-20092.3 《电力建设安全工作规程》（火力发电厂部分）DL5009.1—20022.4 《电气装置安装工程电气设备交接试验标准》GB50150－20062.5 《电力建设安全工作规程（火力发电厂部分）》DL5009.1－9.23 编制目的3.1为了指导和规范厂用电源、保安电源系统（包含事故照明系统）的调试工作，保证厂用电源、保安电源系统（包含事故照明系统）设备及系统能够安全稳妥地投入运行，特制定本方案。

3.2 检查厂用电源、保安电源系统（包含事故照明系统）电气保护、联锁、信号动作的正确性、可靠性。

3.3 检查相关设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。

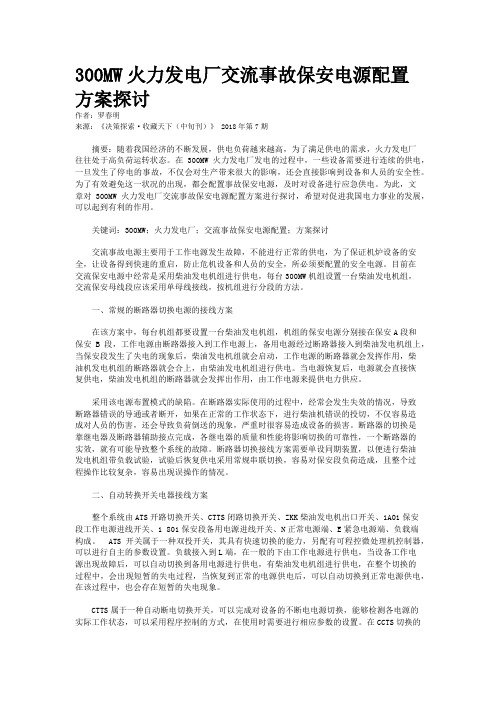

300MW火力发电厂交流事故保安电源配置方案探讨作者：罗春明来源：《决策探索·收藏天下（中旬刊）》 2018年第7期摘要：随着我国经济的不断发展，供电负荷越来越高，为了满足供电的需求，火力发电厂往往处于高负荷运转状态。

在300MW火力发电厂发电的过程中，一些设备需要进行连续的供电，一旦发生了停电的事故，不仅会对生产带来很大的影响，还会直接影响到设备和人员的安全性。

为了有效避免这一状况的出现，都会配置事故保安电源，及时对设备进行应急供电。

为此，文章对300MW火力发电厂交流事故保安电源配置方案进行探讨，希望对促进我国电力事业的发展，可以起到有利的作用。

关键词：300MW；火力发电厂；交流事故保安电源配置；方案探讨交流事故电源主要用于工作电源发生故障，不能进行正常的供电，为了保证机炉设备的安全，让设备得到快速的重启，防止危机设备和人员的安全，所必须要配置的安全电源。

目前在交流保安电源中经常是采用柴油发电机组进行供电，每台300MW机组设置一台柴油发电机组，交流保安母线段应该采用单母线接线，按机组进行分段的方法。

一、常规的断路器切换电源的接线方案在该方案中，每台机组都要设置一台柴油发电机组，机组的保安电源分别接在保安A段和保安B段，工作电源由断路器接入到工作电源上，备用电源经过断路器接入到柴油发电机组上，当保安段发生了失电的现象后，柴油发电机组就会启动，工作电源的断路器就会发挥作用，柴油机发电机组的断路器就会合上，由柴油发电机组进行供电。

当电源恢复后，电源就会直接恢复供电，柴油发电机组的断路器就会发挥出作用，由工作电源来提供电力供应。

采用该电源布置模式的缺陷。

在断路器实际使用的过程中，经常会发生失效的情况，导致断路器错误的导通或者断开，如果在正常的工作状态下，进行柴油机错误的投切，不仅容易造成对人员的伤害，还会导致负荷倒送的现象，严重时很容易造成设备的损害。

断路器的切换是靠继电器及断路器辅助接点完成，各继电器的质量和性能将影响切换的可靠性，一个断路器的实效，就有可能导致整个系统的故障。

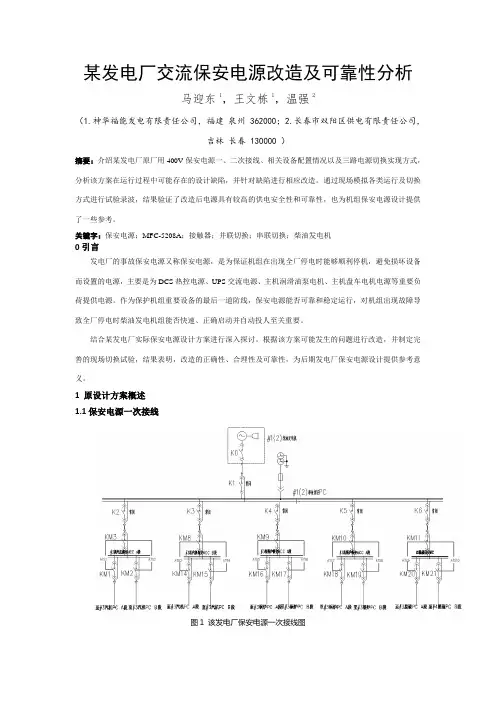

某发电厂交流保安电源改造及可靠性分析马迎东1，王文栋1，温强2（1.神华福能发电有限责任公司，福建泉州362000；2.长春市双阳区供电有限责任公司，吉林长春130000 ）摘要：介绍某发电厂原厂用400V保安电源一、二次接线、相关设备配置情况以及三路电源切换实现方式，分析该方案在运行过程中可能存在的设计缺陷，并针对缺陷进行相应改造。

通过现场模拟各类运行及切换方式进行试验录波，结果验证了改造后电源具有较高的供电安全性和可靠性，也为机组保安电源设计提供了一些参考。

关键字：保安电源；MFC-5208A；接触器；并联切换；串联切换；柴油发电机0引言发电厂的事故保安电源又称保安电源，是为保证机组在出现全厂停电时能够顺利停机，避免损坏设备而设置的电源，主要是为DCS热控电源、UPS交流电源、主机润滑油泵电机、主机盘车电机电源等重要负荷提供电源。

作为保护机组重要设备的最后一道防线，保安电源能否可靠和稳定运行，对机组出现故障导致全厂停电时柴油发电机组能否快速、正确启动并自动投人至关重要。

结合某发电厂实际保安电源设计方案进行深入探讨。

根据该方案可能发生的问题进行改造，并制定完善的现场切换试验，结果表明，改造的正确性、合理性及可靠性，为后期发电厂保安电源设计提供参考意义。

1 原设计方案概述1.1保安电源一次接线图1 该发电厂保安电源一次接线图图1为该厂保安电源一次接线图，保安PC段母线接线方式设计为单母，作为柴油发电机出口母线。

通过K0向保安PC段供电。

正常运行方式下，K0为断开状态，即保安PC段母线无电压。

以#3汽机保安MCC A段为例，正常运行方式下，#3汽机保安MCC A段母线，由汽机#3机PC A段供电，#3机PC B段为一级备用，柴油发电机为二级备用。

即A、B段进线互为备用，一旦A、B段均失电，将发出启动指令，启动柴油发电机，并由柴油发电机通过保安PC段给保安MCC母线供电。

1.2保安段电源切换方式简介原设计方案三路电源切换方案如图2所示。

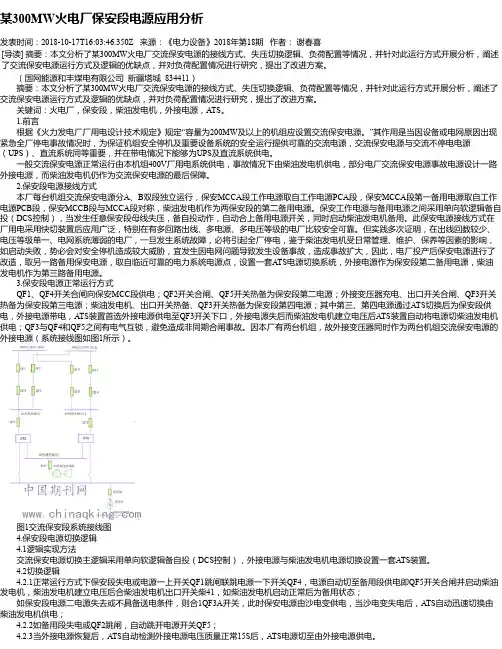

某300MW火电厂保安段电源应用分析发表时间：2018-10-17T16:03:46.350Z 来源：《电力设备》2018年第18期作者：谢春喜[导读] 摘要：本文分析了某300MW火电厂交流保安电源的接线方式、失压切换逻辑、负荷配置等情况，并针对此运行方式开展分析，阐述了交流保安电源运行方式及逻辑的优缺点，并对负荷配置情况进行研究，提出了改进方案。

（国网能源和丰煤电有限公司新疆塔城 834411）摘要：本文分析了某300MW火电厂交流保安电源的接线方式、失压切换逻辑、负荷配置等情况，并针对此运行方式开展分析，阐述了交流保安电源运行方式及逻辑的优缺点，并对负荷配置情况进行研究，提出了改进方案。

关键词：火电厂，保安段，柴油发电机，外接电源，ATS。

1.前言根据《火力发电厂厂用电设计技术规定》规定“容量为200MW及以上的机组应设置交流保安电源。

”其作用是当因设备或电网原因出现紧急全厂停电事故情况时，为保证机组安全停机及重要设备系统的安全运行提供可靠的交流电源，交流保安电源与交流不停电电源（UPS）、直流系统同等重要，并在带电情况下能够为UPS及直流系统供电。

一般交流保安电源正常运行由本机组400V厂用电系统供电，事故情况下由柴油发电机供电，部分电厂交流保安电源事故电源设计一路外接电源，而柴油发电机仍作为交流保安电源的最后保障。

2.保安段电源接线方式本厂每台机组交流保安电源分A、B双段独立运行，保安MCCA段工作电源取自工作电源PCA段，保安MCCA段第一备用电源取自工作电源PCB段，保安MCCB段与MCCA段对称，柴油发电机作为两保安段的第二备用电源。

保安工作电源与备用电源之间采用单向软逻辑备自投（DCS控制），当发生任意保安段母线失压，备自投动作，自动合上备用电源开关，同时启动柴油发电机备用。

此保安电源接线方式在厂用电采用快切装置后应用广泛，特别在有多回路出线、多电源、多电压等级的电厂比较安全可靠。
