第二章指令系统1101页PPT

13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
指令系统讲义资料
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)

2019/11/7
第一章 概述
6、相对寻址(relative addressing )
• 仅用于相对转移指令。指令中给出的操作数是寻找 指令的相对地址。
• 相对寻址的有效地址：D=PC+rel（rel为相对地址）
2019/11/7
第一章 概述
7、位寻址(bit addressing )
• 位寻址是位操作指令的寻址操作。 • 位寻址区在片内RAM中：
2019/11/7
第一章 概述
3、寄存器寻址(register addressing)
• 在指令中将指定寄存器的内容作为操作数，寄存 器用符号名表示。如：
INC R0 功能：把寄存器R0的内容加1，再送回R0中。 • 寄存器寻址范围：工作寄存器R0-R7，A、B、 DPTR及Cy。
2019/11/7
• 如：MOV DPTR，#1234H 结果：DPTR=1234H。
2019/11/7
第一章 概述
综合练习：给出每条指令执行后的结果。
段1： MOV 23H,#30H
MOV 12H,#34H MOV R0,#23H MOV R7,#22H MOV R1,12H MOV A,R0 MOV 34H,R1
据传送。格式：
MOV <目的操作数>,<源操作数> 1) 以累加器A为目的地址的传送指令（4条）
助记符 MOV A,Rn MOV A,direct MOV A,Ri MOV A,#data
相应操作 Rn→A
(direct)→A (Ri)→A data→A
2019/11/7
第一章 概述
例：已知相应单元的内容如下，请指出每条指令执行后相应 单元内容的变化。

RR型（寄存器-寄存器） 、RX型（寄存器-变址存储器），
RS型（寄存器-存储器） 、S I 型（存储器-立即数）， SS型（存储器-存储器器）。 （见下图）
RR格式
00
2
OP
6
Ri
4
Rj
4
共16位
RX格式
01
2
OP
6
Ri
4
RX
4
Rb
D
共32位
12 4 存储器地址
RS格式
10
2
OP
6
Ri
4
RJ
4
Rb
输入/输出类指令（I/O指令）
(1) 外围设备的编址方式：
1）外围设备单独编址法 又分两种：① 编址到设备，即每一个设备一个地址（设备号） ② 编址到寄存器级 2）与主存统一编址法，编址到寄存器级
将外围设备接口中的有关寄存器作为一个主存单元，分配一个 地址。
(2) I/O指令设置方式 1） 设置专用的I/O指令 对于单独编址法，计算机的指令系统中必须设置专用的 I/O指令。 例 8086计算机中的 I/O指令： 输入指令格式： IN 寄存器号， 输入端口号
6
（2）扩展操作码指令（变长操作码指令）
不同的指令操作码的位数可以变化。
采用扩展操作码可以有效地压缩指令的平均长度， 适用于小型、微型计算机。
使用频度高的指令，采用较短的操作码，使用 频度低的指令，采用较长的操作码，使得指令系统 的操作码平均长度得到压缩。
7
例：某指令系统的指令字长16位，有三种指令格式：三地址、 二地址、一地址，每个地址码4位，采用扩展操作码表示的指令格 式如下：
23
第三部分 指令的功能和类型

段2： MOV 45H,34H
MOV DPTR,#6712H MOV 12H,DPH MOV R0,DPL MOV A,R0
2019/12/18
第一章 概述
(23H)=30H (12H)=34H R0=23H R7=22H R1=34H A=30H (34H)=34H
(45H)=(34H) DPTR=6712H (12H)=67H R0=12H A=67H
2019/12/18
第一章 概述
MOV DPTR，#1234H 机器码：90 12 34
程序存储器
PC 10010000 操作码 PC+1 00010010 立即数高位 PC+2 00110100 立即数低位
00010010 DPH 00110100 DPL
立即寻址示意图（MOV DPTR，#1234H）
2019/12/18
第一章 概述
第3章 MCS-51指令系统
3.1 指令及其表示方法 3.2 寻址方式 3.3 指令系统
2019/12/18
第一章 概述
3.2 寻 址 方 式
•寻址方式：寻找操作数地址或指令地址的方式。 •MCS-51指令系统共有7种寻址方式：
立即寻址、直接寻址、寄存器寻址、寄存器间 接寻址、相对寻址、变址寻址和位寻址等。
2019/12/18
第一章 概述
例：
MOV P1,#55H ；将立即数55H送P1口 MOV 20H,#55 ；将立即数55H送20H 单元 MOV A,#0F0H ；将立即数0F0H送累加器A MOV R4,#0FH ；将立即数0FH送寄存器R4中 MOV R0,#20H ；将立即数20H送寄存器R0口
2019/12/18
第一章 概述

例：MOV AX，BX MOV DL，CH

以下指令正确否？
MOV AX，BL MOV DL，CX
存储器操作数


表示当前参加运算的数存放在存储器的某一个 或某两个单元中 表示形式：[ ]
地址值或寄存器
如：[1234H] 表示操作数在地址为1234H的存储器单元中 [BX] 表示操作数在以BX的内容为地址的存储器单元中
指令格式

指令的长度与操作码及操作数的多少和类型有关
源/目的操作数
零操作数指令： 操作码
例: HLT
单操作数指令： 操作码 操作数 例：MUL AL 双操作数指令： 操作码 操作数1，操作数2
目的操作数 源操作数
注：两个操作数时，操作数类型要一致。如都是8位或都是16位。
二、指令中的操作数
立即数：表是参加操作的数据本身 存储器操作数：表是数据存放的地址 寄存器操作数：表是数据存放在哪个寄存器中 隐含操作数：表是数据隐含存放在某个寄存器中
当操作数在内存中时，指令的地址码（操作码） 给出所访问的内存单元的逻辑地址。在寻址方式 中，逻辑地址的形成是由多个分量组合而成，该 组合地址又叫有效地址。
MOV数据传送指令
其格式为：MOV 目的操作数，源操作数 目的操作数和源操作数均可采用不同的寻址 方式，但两个操作数的类型必需一致。
指令中操作数
为什么引入不同寻址？如果操作数在CPU内部寄存器总，寻址 是简单有效；但是遗憾的是CPU内部寄存器是有限的，大量的 数据和运算结果需放在内存中，8086的寻址能力为1MB，指令 中如何给出操作数所在地址，从而 提高程序编制及指令执行效率， 就存在多种不同寻址。
有效地址EA（Effective Address）

2019/9/10
第一章 概述
3、寄存器寻址(register addressing)
• 在指令中将指定寄存器的内容作为操作数，寄存 器用符号名表示。如：
INC R0 功能：把寄存器R0的内容加1，再送回R0中。 • 寄存器寻址范围：工作寄存器R0-R7，A、B、 DPTR及Cy。
2019/9/10
第3章 MCS-51指令系统
3.1 指令及其表示方法 3.2 寻址方式 3.3 指令系统201 Nhomakorabea/9/10
第一章 概述
第3章 MCS-51指令系统
3.1 指令及其表示方法 3.2 寻址方式 3.3 指令系统
2019/9/10
第一章 概述
3.1 指令及其表示方法

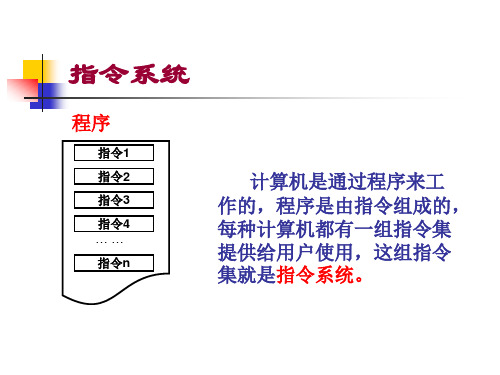

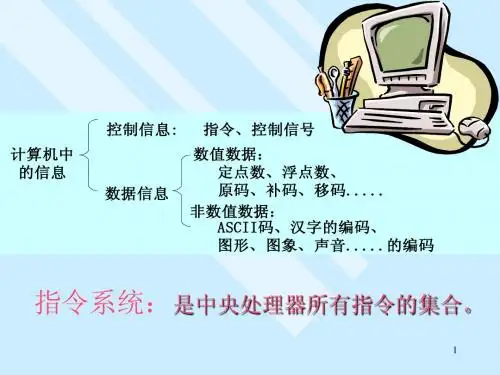

•指令(Instruction)：CPU完成某一动作的指示和命令。 •指令系统(Instruction set) ：微机所具有的所有指令的集 合。指令系统越丰富，CPU的功能越强。 •指令的两种表示方法： （1）机器码(machine code)：用二进制代码表示指令。 （2）助记符(mnemonic)：用表征指令功能的字符形式表 示指令。
1、立即寻址(immediate addressing )
• 一般是双字节指令，其中第一个字节是操作码，第二 个字节是操作数，操作数在指令中直接给出，又称为 立即数。
• 在立即数前面必须加上前缀“#”。如： MOV DPTR，#1234H
1234H是立即数，功能是把16位立即数1234H送到数 据指针DPTR中，如图。
第一章 概述
如： MOV P1,A MOV P1,R4 CLR A CPL A RL A
；将累加器A的内容送到P1口 ；将寄存器R4的内容送到P1口 ；将累加器A清0 ；将累加器A中的内容取反 ；将累加器A的内容循环左移
