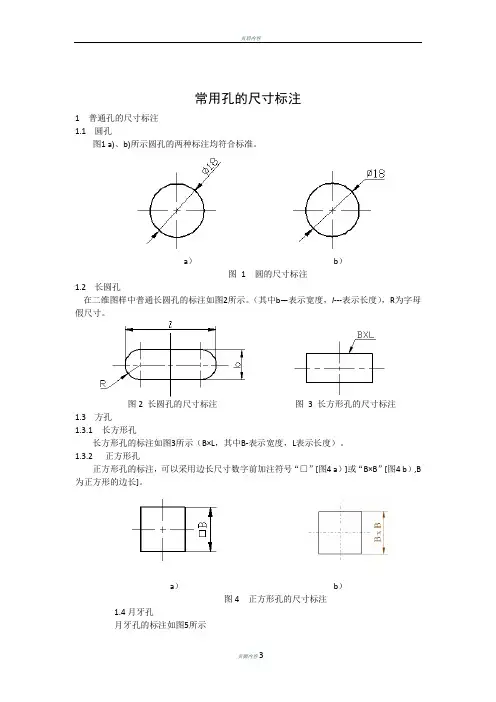

常用孔的尺寸标注
1 普通孔的尺寸标注
1.1圆孔
图1 a)、b)所示圆孔的两种标注均符合标准。
a）b）
图 1 圆的尺寸标注
1.2长圆孔
在二维图样中普通长圆孔的标注如图2所示。
（其中b—表示宽度，l---表示长度），R为字母假尺寸。
图2 长圆孔的尺寸标注图 3 长方形孔的尺寸标注
1.3方孔
1.3.1 长方形孔
长方形孔的标注如图3所示（B×L，其中B-表示宽度，L表示长度）。
1.3.2正方形孔
正方形孔的标注，可以采用边长尺寸数字前加注符号“□”[图4 a）]或“B×B”[图4 b）,B 为正方形的边长]。
a）b）
图4 正方形孔的尺寸标注
1.4月牙孔
月牙孔的标注如图5所示
图 5 月牙孔尺寸标注
1.5定位孔
定位孔的标注如图6所示，做定位用的长圆孔也要求做类似的标识，该标识放到长圆孔中心，直径与长圆孔两端的半圆直径相同。
总成图纸上需要标注相应的定位孔。
a) b)
图 6 定位孔的标注
1.6异型孔
异型孔一般只标用途，当异型孔比较规则时，可标注轮廓尺寸。
1.7非平面上孔的标注
直接在视图上标注，标注尺寸为沿其法线方向的投影尺寸。
1.8相同孔的标注
对相同的孔（圆孔、方孔、长圆孔等）用大写英文字母（其中I、O、Z不允许使用）加序号的方式标注，每组孔对应一个大写英文字母，从“A”开始，如图7 所示。
1.9 孔中心辅助线
对在2D图面中，做尺寸基准参考的孔，需在其他视图（法线投影视图除外）显示孔中心轴线，此轴线采用3D生成的方式。
图7 相同孔的标注。
手孔：指用砖石水泥砌成，上面有可以打开的盖子，用于水电暖通等室外管线敷设、阀门开关等设备安装使用提供方便的工作坑，手孔通常较小，一般为40x70x70CM以下,人手可以进入拉线、接续或操作。
较大的人身体可以进入的称之为人孔或窨井。
形式通常有方形，圆形，或根据需要砌筑成其它形式。
弱电手孔井：即为弱电系统室外管路建设时所建设的手孔，为方便线路敷设，检修及线路接头处理。
弱电管道的以下位置应设置人（手）孔
1、管道分歧点
2、交叉路口
3、直线段每隔80-100m，最大不得超过150m
4、道路坡度较大的转折处
5、管道穿越桥梁、铁路、明渠等，在其两侧宜设置人（手）孔
主干管道弯曲时的弯曲半径不宜小于36m。
同一段内，不应有S形弯曲或U形弯曲
人（手）孔的规格，应按远期管孔数确定：
1、管孔不大于3孔的管道及放置落地式交接箱的位置，用手孔
2、管孔为4-8孔时用小号人孔
3、管孔为9-23时用中号人孔
4、管孔为24-42孔时用大号人孔
5、超过43孔时可另行设计
人孔的形状应按分歧状况，管道交互偏转角确定
1、在直线管道上或两段管道的偏转角小于22.5°时采用直通型人孔。
2、两段管道的偏转角在22.5°-67.5°之间时，采用斜通型人孔。
3、两段管道的偏转角在67.5°-90°之间时，或管道作T字形分歧处，采用三通型人孔。
4、管道作十字分歧处，采用四通型人孔。
参考资料：图说建筑化智能系统。
弱电管道人（手）孔的设置一、弱电管道的以下位置应设置人（手）孔：1.管道分歧点；2.交叉路口；3.直线段每隔80~100米，最大不得超过150米；4.道路坡度较大的转折处；二、管道穿越桥梁、铁路、明渠等，在其两侧宜设置人（手）孔。
三、主干管道弯曲时的弯曲半径不宜小于36米。
同一段内，不应有S型弯曲或U型弯曲。
四、人（手）孔的规格，应按远期管孔数确定：1.管孔不大于3孔的管道及放置落地式交接箱的位置，用手孔。
2.管孔为4~8孔时用小号人孔。
3.管孔为9~23孔时用中号人孔。
4.管孔为24~42孔时用大号人孔。
5.超过43孔时，可另行设计。
五、人孔的形状应按分歧状况、管道交互偏转角确定：1.在直线管道上或两段管道的偏转角小于22.5º时采用直通型人孔。
2.两段管道的偏转角在22.5º~67.5º之间时，采用斜通型人孔。
3.两断管道的偏转角在67.5º~90º之间,或管道作T字形分歧处，采用三通型人孔。
4.管道作十字形分歧处，采用四通型人孔。
人孔和手孔的主要区别就只是孔的大小问题，人孔较大，手孔较小。
其他区别：从直观上看，人孔的封口是坚固的圆形井盖，手孔的封口是承重相对较弱的矩形盖板。
从体积上来说，人孔虽然型号很多，一般有标准的尺码和规范，相对体积比较大；手孔的型号要少，体积要小得多，大小深浅根据环境和要求设置。
从功能上讲，人孔是通信主干管线上的中转点和中继点，手孔是通信管线网络上的末梢节点。
从位置上，人孔可以建在城区主干道路，人行道等任何位置，手孔只能建在人行道和绿化带中。
从抽象上讲，人孔是可以派施工人员下到孔内作业的，而手孔施工人员应该可以蹲或趴在井上用手直接施工的。
人孔和手孔的作用：检查和检修设备内部空间，以及安装和拆卸设备内部装置。
人孔（辅助设备）（锅炉，下水道供人出入检修用的)人孔, 检修孔(A hole, usually with a cover, through which a person may enter a sewer, boiler, drain, or similar structure.)下水道出入孔：一种常带有盖的孔道，人可以由此孔进出排道、锅炉、下水管、还有包括电信、有线电视使用的弱电井，大型桥梁检修用的内部通道等。
常用孔的尺寸标注
1 普通孔的尺寸标注
1.1圆孔
图1 a)、b)所示圆孔的两种标注均符合标准。
a）b）
图 1 圆的尺寸标注
1.2长圆孔
在二维图样中普通长圆孔的标注如图2所示。
（其中b—表示宽度，l---表示长度），R为字母假尺寸。
图2 长圆孔的尺寸标注图 3 长方形孔的尺寸标注
1.3方孔
1.3.1 长方形孔
长方形孔的标注如图3所示（B×L，其中B-表示宽度，L表示长度）。
1.3.2正方形孔
正方形孔的标注，可以采用边长尺寸数字前加注符号“□”[图4 a）]或“B×B”[图4 b）,B 为正方形的边长]。
a）b）
图4 正方形孔的尺寸标注
1.4月牙孔
月牙孔的标注如图5所示
图 5 月牙孔尺寸标注
1.5定位孔
定位孔的标注如图6所示，做定位用的长圆孔也要求做类似的标识，该标识放到长圆孔中心，直径与长圆孔两端的半圆直径相同。
总成图纸上需要标注相应的定位孔。
a) b)
图 6 定位孔的标注
1.6异型孔
异型孔一般只标用途，当异型孔比较规则时，可标注轮廓尺寸。
1.7非平面上孔的标注
直接在视图上标注，标注尺寸为沿其法线方向的投影尺寸。
1.8相同孔的标注
对相同的孔（圆孔、方孔、长圆孔等）用大写英文字母（其中I、O、Z不允许使用）加序号的方式标注，每组孔对应一个大写英文字母，从“A”开始，如图7 所示。
1.9 孔中心辅助线
对在2D图面中，做尺寸基准参考的孔，需在其他视图（法线投影视图除外）显示孔中心轴线，此轴线采用3D生成的方式。
图7 相同孔的标注。
