1K413000 城市轨道交通工程结构与特点1K413011 掌握地铁车站结构与施工方法P82 一、地铁车站形式与结构组成㈠、地铁车站形式分类地铁（轻轨交通）车站的分类㈡、构造组成1. 地铁车站通常由车站主体．．（站台、站厅、设备用房、生活用房），出入口及通道．．．．．．，通风道及地面通风亭．．．．．．．．．等三大部分组成。
2. 车站主体是列车在线路上的停车点，其作用既是供乘客集散、候车、换车及上、下车；又是地铁运营设备的中心和办理运营业务的地方。
3. 出入口及通道（包括人行天桥）是供乘客进、出车站的建筑设施。
4. 通风道地面通风亭的作用是保证地下车站有一个舒适的地下环境。
二、施工方法（工艺）与选择条件三、不同方法施工的地铁车站结构IK413012掌握地铁区间隧道结构与施工方法P892．新奥法施工1K413013熟悉轻轨交通高架桥梁结构与施工要点 P94轻轨交通常与地铁交通组合形成城市轨道交通体系。
轻轨交通一般位于城区或郊区，与地铁交通工程相比，具有施工速度快、投资相对少等优点l但对线路景观要求高，施工工期及环保要求也有所不同。
本条文简要介绍城市轻轨交通高架桥梁结构特点及施工要点。
1K413014了解城市轨道交通的轨道结构组成 P97轨道（通称为线上）结构是由钢轨、轨枕、连接零件、道床、道岔和其他附属．．．．．．．．．．．．．．．．．．．．．设备等．．．组成的构筑物。
本条文简要介绍城市轻轨交通和地铁交通的轨道结构与组成。
1K413010 明挖基坑施工P981K413021 掌握深基坑支护结构与变形控制P982．地铁基坑所采用的围护结构形式很多，其施工方法、工机械也各异；因此，应根据基坑深度、工程地质和水文地质条件、地(1)、工字钢桩围护结构作为基坑围护结构主体的工字钢，一般采用I50号、I55号和I 60号大型工字钢。
基坑开挖前，在地面用冲击式打桩机沿基坑设计边线打人地下，桩间距一般为．．．．．．1．．．O ．～．1. 2m ．．．．。

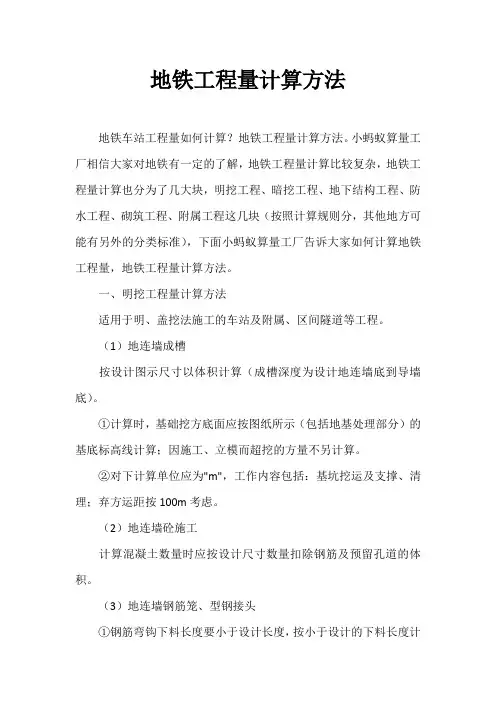

地铁工程量计算方法地铁车站工程量如何计算？地铁工程量计算方法。
小蚂蚁算量工厂相信大家对地铁有一定的了解，地铁工程量计算比较复杂，地铁工程量计算也分为了几大块，明挖工程、暗挖工程、地下结构工程、防水工程、砌筑工程、附属工程这几块（按照计算规则分，其他地方可能有另外的分类标准），下面小蚂蚁算量工厂告诉大家如何计算地铁工程量，地铁工程量计算方法。
一、明挖工程量计算方法适用于明、盖挖法施工的车站及附属、区间隧道等工程。
（1）地连墙成槽按设计图示尺寸以体积计算（成槽深度为设计地连墙底到导墙底）。
①计算时，基础挖方底面应按图纸所示（包括地基处理部分）的基底标高线计算；因施工、立模而超挖的方量不另计算。
②对下计算单位应为"m"，工作内容包括：基坑挖运及支撑、清理；弃方运距按100m考虑。
（2）地连墙砼施工计算混凝土数量时应按设计尺寸数量扣除钢筋及预留孔道的体积。
（3）地连墙钢筋笼、型钢接头①钢筋弯钩下料长度要小于设计长度，按小于设计的下料长度计算钢筋工程量（不计算钢筋搭接及损耗），以"t"计。
型钢接头按地下连续墙深度计算，设计注明长度，按设计计算。
②对下计算单位应为"t"，工作内容包括：除锈、制作、安装。
③甲供材料消耗限额：按设计尺寸计算重量限额供应，损耗费用在承包单价中考虑。
二、暗挖工程量计算方法适用于暗挖法施工的车站及附属、区间隧道等工程。
1、洞身开挖①按照各级围岩设计开挖断面计算每延米开挖量，按实际各级围岩的长度计算总开挖数量，开挖时预留的沉降量及合理的超挖量已包含在承包单价中不另计算。
②各种预留及设备洞室的开挖数量均按设计开挖轮廓线进行计算,在施工过程中要严格控制超欠挖。
③隧道出碴量等于开挖量，不另计算超挖量。
2、初期支护隧道支护主要有锚喷支护和超前支护两种形式，锚喷支护主要有锚杆、钢筋网、钢架及喷射混凝土等项目，超前支护主要有超前小导管、管棚及超前预注浆等项目。
地铁车站明挖法施工工艺简述北京****工程有限责任公司目录第一部分地铁车站施工常用工艺 .................................. - 1 -1.1地铁车站简介 ............................................ - 1 -1.2地铁车站施工常用工法 .................................... - 3 -1.2.1明挖法............................................. - 4 -1.2.2 盖挖法 ............................................ - 4 -1.2.3 浅埋暗挖法 ........................................ - 6 -1.2.4几种主要工法的比较................................. - 8 - 第二部分地铁车站明挖法施工工艺 ................................ - 9 -2.1明挖法施工概述 .......................................... - 9 -2.1.1明挖法的特点....................................... - 9 -2.1.2支护结构形式...................................... - 10 -2.1.3施工工艺流程...................................... - 10 -2.2支护结构施工 ........................................... - 10 -2.2.1钻孔灌注桩+内支撑施工............................. - 11 -2.2.2钻孔灌注桩+土层锚杆............................... - 24 -2.2.3土钉墙支护........................................ - 29 -2.3车站主体防水施工 ....................................... - 36 -2.3.1防水工程基本概念.................................. - 36 -2.3.2防水施工.......................................... - 36 -2.4车站主体结构施工 ....................................... - 50 -2.4.1施工工艺流程...................................... - 50 -2.4.2结构施工的准备.................................... - 51 -2.4.3结构施工方法...................................... - 52 -2.4.4结构施工技术措施.................................. - 56 - 第三部分监测方案 ............................................. - 72 -3.1监测目的 ............................................... - 72 -3.2监测项目 ............................................... - 73 -3.3检测实施方案 ........................................... - 73 -3.4监控标准及资料 ......................................... - 77 -第一部分地铁车站施工常用工艺1.1地铁车站简介车站是城市轨道交通路网中一种重要的建筑物，它是供旅客乘降，换乘和候车的场所，应保证旅客使用方便，安全，迅速地进出车站，并有良好的通风，照明，卫生，防火设备等，给旅客提供舒适，清洁的环境。
