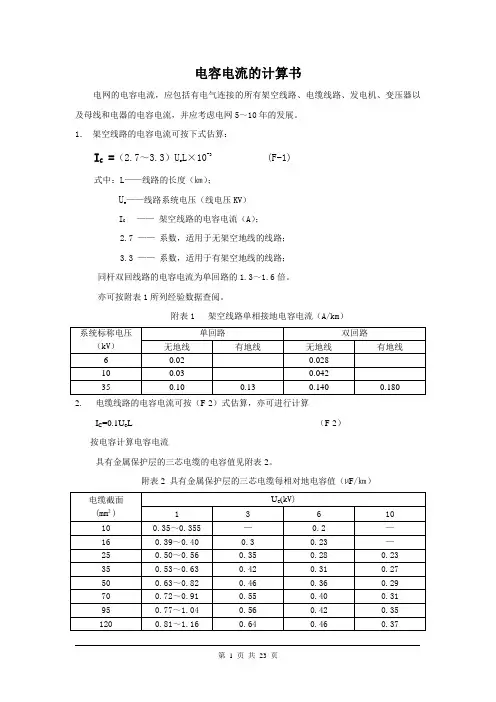

电容电流的计算书电网的电容电流，应包括有电气连接的所有架空线路、电缆线路、发电机、变压器以及母线和电器的电容电流，并应考虑电网5～10年的发展。

1．架空线路的电容电流可按下式估算：I C =（2.7～3.3）U e L×10-3 (F-1)式中：L——线路的长度（㎞）；U e——线路系统电压（线电压KV）I C ——架空线路的电容电流（A）；2.7 ——系数，适用于无架空地线的线路；3.3 ——系数，适用于有架空地线的线路；同杆双回线路的电容电流为单回路的1.3～1.6倍。

亦可按附表1所列经验数据查阅。

附表1 架空线路单相接地电容电流（A/km）2.电缆线路的电容电流可按（F-2）式估算，亦可进行计算I C=0.1U e L （F-2）按电容计算电容电流具有金属保护层的三芯电缆的电容值见附表2。

附表2 具有金属保护层的三芯电缆每相对地电容值（µF/㎞）将求得的电缆总电容值乘以1.25即为全系统总的电容近似值（即包括变压器绕组、电动机以及配电装置等的电容）。

单相接地电容电流可由下式求出： I C =3 U e ωC ×10-3（F-3）其中 ω=2πf e式中 I C —— 单相接地电容电流（A ）； U e —— 厂用电系统额定线电压（kV ）； ω —— 角频率； f e —— 额定功率（Hz ）；C —— 厂用电系统每相对地电容（µF ）；2.2、6～10 kV 电缆和架空线的单相接地电容电流I C 也可通过下式求出近似值。

6kV 电缆线路=I C 6S 22002.84S95++U e （A ）（F-4）10kV 电缆线路 =I C 0.23S22001.44S95++U e（A ）（F-5）式中 S —— 电缆截面（㎜²）U e —— 厂用电系统额定电压（kV ） 2.3 电容电流的经验值见附表3。

附表3 6～35kV 电缆线路单位长度的电容电流（A/㎞）2.4 6～10 kV 交联聚乙烯绝缘电力电缆的接地电容电流。

电缆电容电流简单计算方法

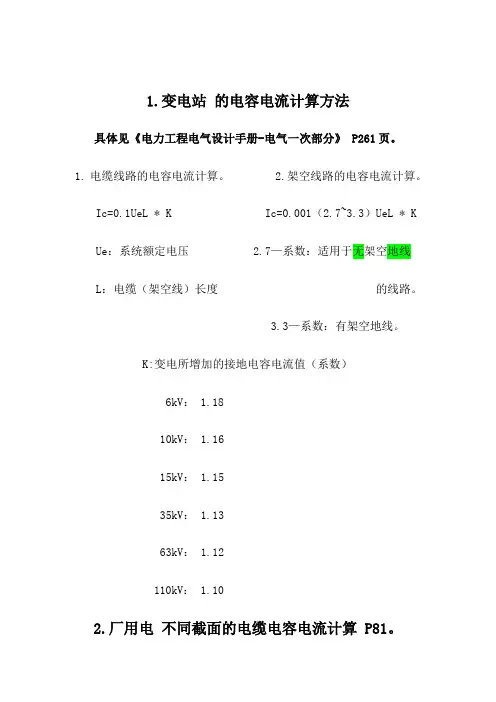

1.变电站的电容电流计算方法
具体见《电力工程电气设计手册-电气一次部分》 P261页。

1.电缆线路的电容电流计算。

2.架空线路的电容电流计算。

Ic=0.1UeL * K Ic=0.001（2.7~3.3）UeL * K Ue：系统额定电压 2.7—系数：适用于无架空地线 L：电缆（架空线）长度的线路。

3.3—系数：有架空地线。

K:变电所增加的接地电容电流值（系数）
6kV： 1.18
10kV： 1.16
15kV： 1.15
35kV： 1.13
63kV： 1.12
110kV： 1.10
2.厂用电不同截面的电缆电容电流计算 P81。

一条YJLV22-10KV-3*95mm2的电缆，敷设长度27.8Km，求怎样计算电容电流？为保证压降，怎样选择电抗器对电压抬升进行抑制？
对于10kV 电力电缆容流可以用下式估算：
Ic =[（95＋1.44S）/(2200+0.23S)]Un×L
Un――线路的额定电压，kV
L ――电缆线路长度，km
S ――电缆截面积，mm2
电缆:
Ic=[(95+1.44×95)/(2200+0.23×95)]×10.5×27.8=30.45A
也可根据经验值估算，10KV电缆一般每公里1A左右，35KV电缆一般每公里3A左右。

线路对地电容电流计算

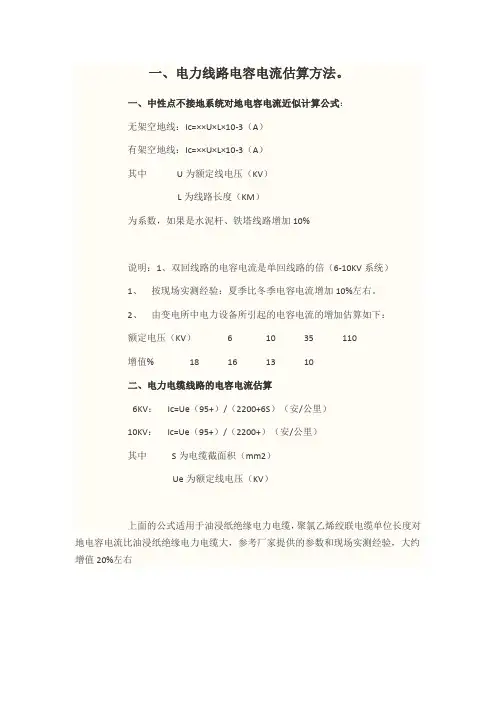

一、电力线路电容电流估算方法。

一、中性点不接地系统对地电容电流近似计算公式：
无架空地线：Ic=××U×L×10-3（A）
有架空地线：Ic=××U×L×10-3（A）
其中U为额定线电压（KV）
L为线路长度（KM）
为系数，如果是水泥杆、铁塔线路增加10%
说明：1、双回线路的电容电流是单回线路的倍（6-10KV系统）
1、按现场实测经验：夏季比冬季电容电流增加10%左右。

2、由变电所中电力设备所引起的电容电流的增加估算如下：
额定电压（KV） 6 10 35 110
增值% 18 16 13 10
二、电力电缆线路的电容电流估算
6KV：Ic=Ue（95+）/（2200+6S）（安/公里）
10KV：Ic=Ue（95+）/（2200+）（安/公里）
其中S为电缆截面积（mm2）
Ue为额定线电压（KV）
上面的公式适用于油浸纸绝缘电力电缆，聚氯乙烯绞联电缆单位长度对地电容电流比油浸纸绝缘电力电缆大，参考厂家提供的参数和现场实测经验，大约增值20%左右。
