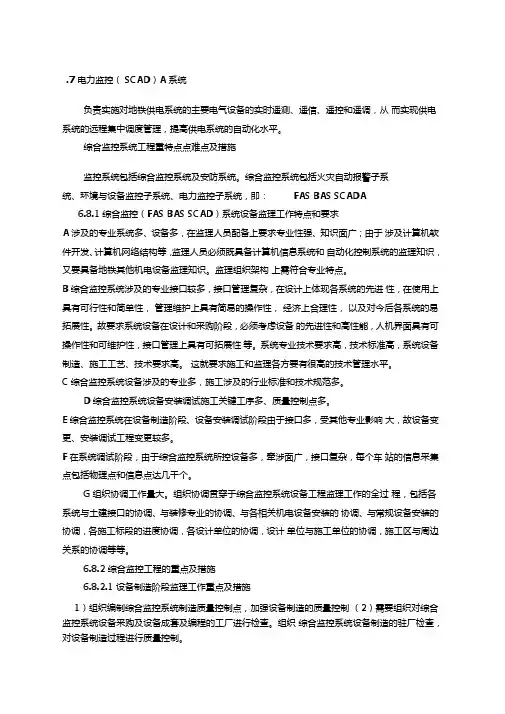

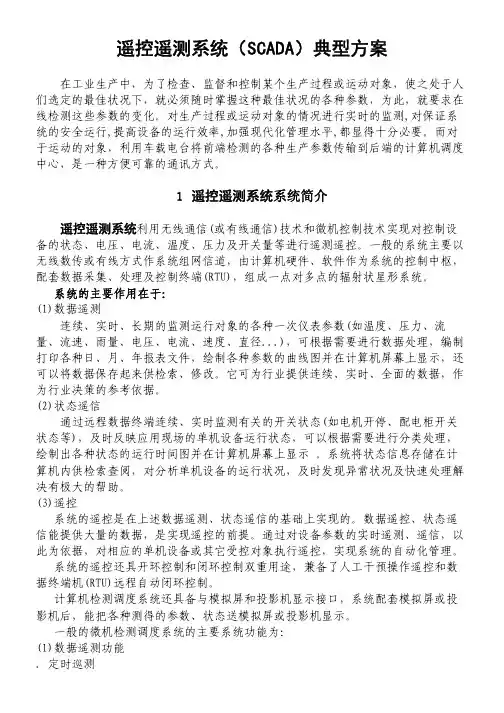

.7 电力监控（ SCAD）A 系统
负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调，从 而实现供电系统的远程集中调度管理，提高供电系统的自动化水平。
综合监控系统工程重特点点难点及措施
监控系统包括综合监控系统及安防系统。综合监控系统包括火灾自动报警子系
统、环境与设备监控子系统、电力监控子系统，即： FAS BAS SCADA
6.8.1综合监控（FAS BAS SCAD）系统设备监理工作特点和要求
A涉及的专业系统多、设备多，在监理人员配备上要求专业性强、知识面广；由于 涉及计算机软件开发、计算机网络结构等，监理人员必须既具备计算机信息系统和 自动化控制系统的监理知识，又要具备地铁其他机电设备监理知识。监理组织架构 上需符合专业特点。
B综合监控系统涉及的专业接口较多，接口管理复杂，在设计上体现各系统的先进 性，在使用上具有可行性和简单性， 管理维护上具有简易的操作性， 经济上合理性， 以及对今后各系统的易拓展性。故要求系统设备在设计和采购阶段，必须考虑设备 的先进性和高性能，人机界面具有可操作性和可维护性，接口管理上具有可拓展性 等。系统专业技术要求高，技术标准高，系统设备制造、施工工艺、技术要求高。 这就要求施工和监理各方要有很高的技术管理水平。
C综合监控系统设备涉及的专业多，施工涉及的行业标准和技术规范多。
D综合监控系统设备安装调试施工关键工序多、质量控制点多。
E综合监控系统在设备制造阶段、设备安装调试阶段由于接口多，受其他专业影响 大，故设备变更、安装调试工程变更较多。
F在系统调试阶段，由于综合监控系统所控设备多，牵涉面广，接口复杂，每个车 站的信息采集点包括物理点和信息点达几千个。
G组织协调工作量大。组织协调贯穿于综合监控系统设备工程监理工作的全过 程，包括各系统与土建接口的协调、与装修专业的协调、与各相关机电设备安装的 协调、与常规设备安装的协调，各施工标段的进度协调，各设计单位的协调，设计 单位与施工单位的协调，施工区与周边关系的协调等等。
Ｐｏｗｅｒ Ｔｅｃｈｎｏｌｏｇｙ

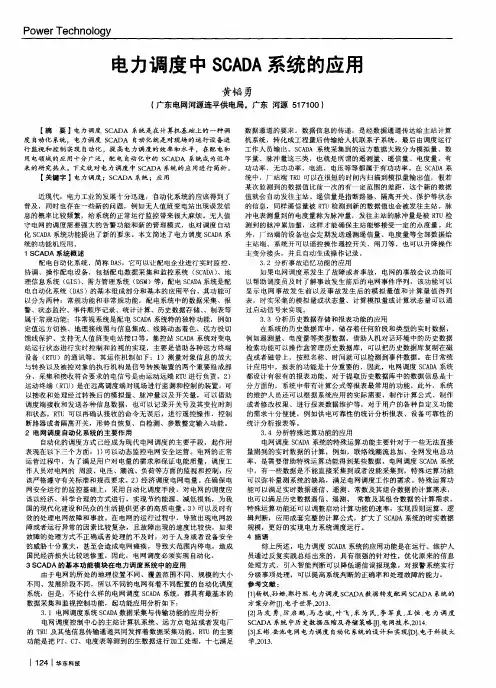

电力调度中ＳＣＡＤＡ系统的应用
黄韬勇
（广东电网河源连平供电局。广东河源５１７１００）
【摘要】电力调度ＳＣＡＤＡ系统是在计算机基础上的一种调
度自动化系统，电力调度ＳＣＡＤＡ自动化就是对现场的运行设备进 行监视和控制实现自动化，提高电力调度的效率和水平，在配电和
用电领域的应用十分广泛，配电自动化中的ＳＣＡＤＡ系统成为近年 来的研究热点。下文就对电力调度中ＳＣＡＤＡ系统的应用进行简析。
【关键字】电力调度；ＳＣＡＤＡ系统；应用
近现代，电力工业的发展十分迅速，自动化系统的应该得到了 普及，同时也存在一些新的问题，例如无人值班变电站出现误发信
息的概率比较频繁，给系统的正常运行监控带来很大麻烦。无人值
守电网的调度需要强大的告警功能和新的管理模式，也对调度自动 化ＳＣＡＤＡ系统功能提出了新的要求。本文简述了电力调度ＳＣＡＤＡ系
统的功能机应用。 １ ＳＣＡＤＡ系统概述
配电自动化系统，简称ＤＡＳ，它可以让配电企业进行实时监控、 协调、操作配电设备，包括配电数据采集和监控系统（ＳＣＡＤＡ）、地
理信息系统（ＧＩＳ）、需方管理系统（ＤｓＭ）等，配电ＳＣＡＤＡ系统是配
电自动化系统（ＤＡＳ）的基本组成部分和基本的应用平台，其功能可
以分为两种：常规功能和非常规功能，配电系统中的数据采集、报 警、状态监控、事件顺序记录、统计计算、历史数据存储一制表等
属于常规功能；非常规系统是配电ＳＣＡＤＡ系统特的独特功能，例如 定值远方切换、地理接线图与信息集成、线路动态着色、远方投切
馈线保护、支持无人值班变电站接口等。集控站ＳＣＡＤＡ系统对变电
站运行状态进行实时控制和监视的实现，主要是借助各种远方终端 设备（ＲＴＵ）的通讯等。其运作机制如下：１）测量对象信息的放大
与转换以及被控对象的执行机构是信号转换装置的两个重要组成部
分，采集和接收符合要求的电信号是由运动远端ＲＴｕ进行负责。２） 运动终端（ＲＴＵ）是在远离调度端对现场进行监测和控制的装置，可
SCADA (Supervisory Control And Data Acquisition)系统即数据采集和监控系统，它
是电网调度自动化系统的基础和核心， 负责采集和处理电力系统运行中的各种实时和非实时数
据，是电网调度中心各种应用软件主要的数据来源。 SCADA 系统包括实时数据采集、数据通信、
SCADA 系统支撑平台、前置子系统、后台子系统等。
数据采集包括反映物理过程特征的数据的产生，数据发送、接收和数据处理；监视控制不 仅包括对物理过程的直接控制，还包括管理性控制，只下发调控指令，由厂站端或者下级调度人 工调控。通常数据采集装置和控制装置安放在厂站端，与主站端监控系统并不在一起，所以要 实现数据采集和直接控制功能需要双向数据通信， 普通认为数据采集是信号上行的通信，而直 接控制是信号下行的通信。
一个 SCADA 系统通常由一个主站和多个子站(远方终端装置 RTU 或者变电站综合自动化 系统) 组成。 主站通常在调度控制中心 (主站端) ， 子站安装在变电站或者发电厂
(厂站 端) ，主站通过远动通道或者广域网实现与子站的通信，完成数据采集和监视控制。国分为五级 调度，主站除接收子站信息，还以数据通信方式接受从下级调度控制中心主站转发来的信息， 又向上级调度控制中心主站转发本站的信息。
厂站端是 SCADA 系统的实时数据源，又是进行控制的目的地。 SCADA 所采集的数据包括
摹拟量测量 (又称为“遥测”)，状态测点 (又称为“遥信”) 和脉冲累加量 (又称为“遥脉”)。
SCADA 系统的主站分为前置子系统和后台子系统，二者通过局域网相联相互进行通信。
前置子系统主要完成与厂站端及其它调度控制中心的通信， 并将获得的数据发送给后台
子系统。后台子系统进行数据处理。 SCADA 把这些最近扫描的已经处理的反映被监视系统状态
的数据存储在数据库中。画面联结数据库，于是画面就直观地给出该系统状态的正确景象。

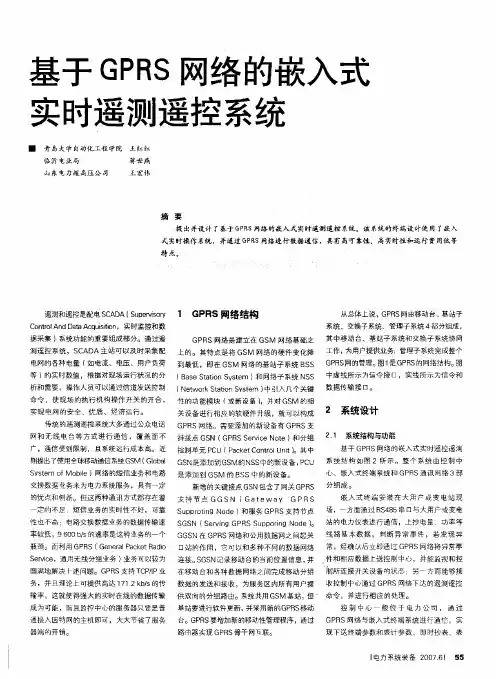

基于GPRS网络的嵌入式
实时遥测遥控系统
.青岛大学自动化工程学院王红红
临沂电业局蒋世燕
山东电力超高压公司王宏伟
摘要
捉出并设计了基于GPRS网络的嵌入式实时遥浏遥控系统。该系统的终端设计使用了嵌入
式实时操作系统，并通过GPRS网络进行数据通信，具有高可靠性、高实时性和运行费用低等
特点。
遥测和遥控是配电SCADA(Supervisory
ControlAndDataAcquisition，实时监控和数
据采集)系统功能的重要4,成部分。通过遥测遥控系统，SCADA主站可以及时采集配
电网的各种电量(如电流、电压、用户负荷
等)的实时数19，根据对现场运行状况的分
析和需要，操作人员可以通日信道发送控制
命令，使现场的执行机构操作开关的开合，
实现电网的安全、优质、经济运行。
传统的遥测遥控系统大多通过公众电话
网和无线电台等方式进行通信，覆盖面不
广，通信受到限制，且系统运行成本高。近
期提出了使用全踌移动通t=系统GSM(GlobalSystemofMobile)网络的短信业务和电路
交换数据业务来为电力系统服务，具有一定
的优点和创新。但这两种通讯方式都存在着
一定的不足短信业务的实时性不好，可靠
性也不高;电路交换数据业务的数据传输速
率较低，9600b/s的速率是这种业务的一个瓶项。而利用GPRS!GeneralPacketRadio
Service,通用无线分组业务)业务可以较为
圆满地解决卜述问题。GPRS支持丁CP/IP业
务，并且理论上可提供高达171.2kb/s的传输率，这就使得强大的实时在线的数据传输
成为可能，而且监拧中心的服务器只要是普
通接入因特网的主机即可，大大节省了服务
器端的开宅肖。1GPRS网络结构
GPRS网络是建立在GSM网络基础之
上的。其特点是将GSM网络的硬件变化降
到最低，即在GSM网络的基站子系统日SS
(BaseStationSystem)和网络子系统NSS(NetworkStationSystem)中引入几个关键
