项目六侧向分型与抽芯注塑模具设计

2019年7月11日
2
第9章 注塑模具侧向分型与抽芯结构设计

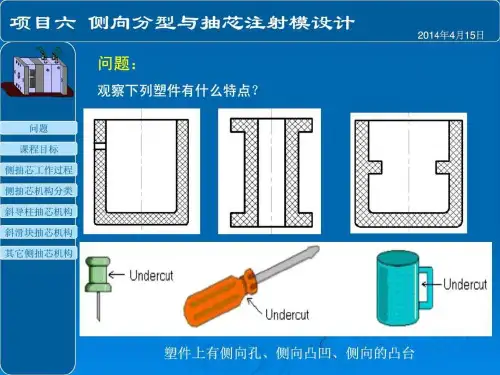

引入
看看你们四周的塑料零件，它们结构复杂， 侧面有很多凹凸结构，但模具只有一个开模方向。 这些塑料零件是如何脱模的呢？
2019年7月11日
3
第9章 注塑模具侧向分型与抽芯结构设计
• 9.1 概述
• 9.1.1 什么是侧向抽芯机构？
注塑模具中与开模方向不一致的抽芯机构称为侧向分型与抽 芯机构。
2019年7月11日
1—定模 2—锁紧块 3—行位 4— 支架 5—动模 6—拉杆 7—连接器
8—油缸
46
第9章 注塑模具侧向分型与抽芯结构设计
• 9.6.2 设计要点
（3）液压抽芯的抽拔力=（1.3～1.5）×抽芯阻力。 （4）液压抽芯的抽拔方向尽量设计在模具的上方，如果模具侧
(α为弯销倾斜角度，β为反
2019年7月11日
41
第9章 注塑模具侧向分型与抽芯结构设计
9.4.2 设计要点
后模内测抽芯弯销的设计：
2019年7月11日
42
第9章 注塑模具侧向分型与抽芯结构设计
9.5 “滑块+T形块”侧向抽芯机构：
9.5.1 基本结构 用T形块代替斜导柱，它也不再需要另加楔紧块。常用于内行位，
第9章 注注塑塑模模具具侧设向分计型实与用抽教芯程结构设计
第9章 注塑模具侧向分型与抽芯机构设计
2019年7月11日
1
第9章 注塑模具侧向分型与抽芯结构设计
本章学习要求
• 熟悉注塑模具侧向抽芯机构的概念及分类。 • 掌握“斜导柱+滑块”侧向抽芯机构的设计。 • 熟悉斜顶常见结构和设计方法。 • 了解斜滑块侧向抽芯机构设计方法。

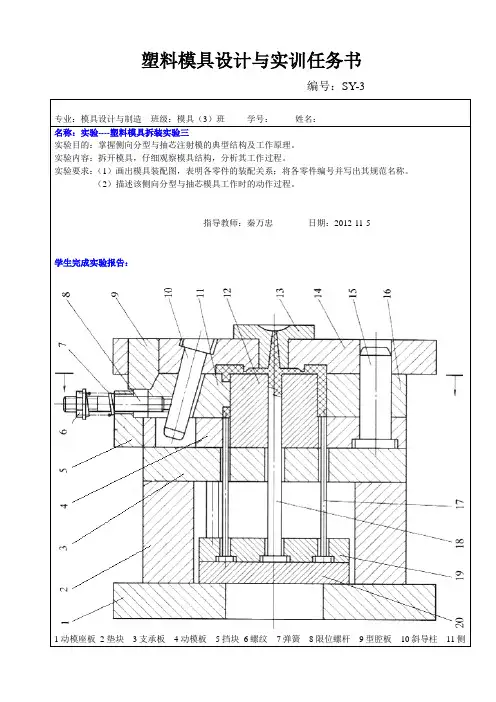

塑料模具设计与实训任务书
编号：SY-3
专业：模具设计与ቤተ መጻሕፍቲ ባይዱ造班级：模具（3）班学号：姓名：
名称：实验----塑料模具拆装实验三
实验目的：掌握侧向分型与抽芯注射模的典型结构及工作原理。
实验内容：拆开模具，仔细观察模具结构，分析其工作过程。
实验要求：（1）画出模具装配图，表明各零件的装配关系；将各零件编号并写出其规范名称。
（2）描述该侧向分型与抽芯模具工作时的动作过程。
指导教师：秦万忠日期：2012-11-5
学生完成实验报告：
1动模座板2垫块3支承板4动模板5挡块6螺纹7弹簧8限位螺杆9型腔板10斜导柱11侧型芯滑块12型芯13交口套14定模座板17复位杆18推杆19推杆固定板20推板
(2)描述该侧向分型与抽芯模具工作时的动作过程塑件有一侧通孔，开模时，动模部分向后移动，开模力通过斜导柱10驱动侧型芯滑块11，迫使其在动模板4上的导滑槽内向外滑动，直至滑块与塑件完全脱开，完成侧向抽芯动作。这时塑件包在型芯12上随动模继续后移，直到注射机顶杆与模具推板接触，推出机构开始工作，推杆将塑件从型芯上推出。合模时，复位杆使推出机构复位，斜导柱使侧型芯滑块向内移动复位，最后由楔紧块锁紧。

上一页 下一页 返回
８.１ 侧向分型与抽芯机构
• 倾角 α 对斜销受力情况的影响： 抽芯时滑块在斜销作用下沿导滑槽 运动， 忽略摩擦阻力时， 滑块将受到三个力的作用， 抽芯阻力 Ｆ ｃ 、 开模阻力 Ｆ ｋ （导滑槽施于滑块的力） 以及斜销作用于滑块的 正压力 Ｆ′， 如图 ８ －９ （ａ） 所示。 由此可得抽芯时斜销所受 的弯曲力 Ｆ与 Ｆ′大小相等、 方向相反。
上一页 下一页 返回
８.１ 侧向分型与抽芯机构
• （２） 斜销的倾角 α • 倾角 α 的作用是决定斜销抽芯机构工作效果的一个重要参数， 它不
仅决定开模行程和斜销长度， 而且对斜销的受力状况有重要的影响。 • 倾角 α 对斜销几何尺寸的影响如图 ８ －８ 所示。 抽拔方向垂直于
开模方向时， 抽芯距 Ｓ、所需的开模行程 Ｈ 与斜销的倾角 α 的关 系为 • Ｈ ＝ Ｓｃｏｔ α （８ －２） • 斜销有效工作长度 Ｌ 与倾角 α 的关系为
上一页 下一页 返回
ห้องสมุดไป่ตู้
８.１ 侧向分型与抽芯机构
• 图８ －１０ （ｂ） 所示为滑块抽拔方向朝定模方向倾斜 β 角的情况， 与滑块倾斜相比， 斜销倾角相同时， 其所需开模行程和斜销有效工 作长度增大， 而开模力和斜销所受弯曲力均有所减小， 其值相当于 倾角变为 α －β 的情况， 故斜销倾角可稍取大一些， 以 α －β 为１ ５° ～２０°为宜。
• 图 ８ －１０ （ａ） 所示为抽拔方向朝动模方向倾斜 β 角的情况， 与 β ＝ ０° （抽芯方向垂直于开模方向） 的情况相比， 斜销倾角 相同时， 所需开模行程和斜销工作长度可以减小， 而开模力和斜销 所受的弯曲力将增加， 其效果相当于斜销倾角为 α ＋ β 时的情况。 由此可见斜销的倾角不能过大， 以 α ＋ β 为 １５° ～２０°为宜， 最大不能超过 ２５°。

规模将持续增长。
竞争格局日益激烈
02
随着市场的不断扩大，竞争者将不断增加，竞争格局将日益激
烈。
品牌和服务成为竞争焦点
03
在激烈的市场竞争中，品牌和服务将成为企业赢得市场份额的
关键因素。
THANK YOU
和卡滞。
安全防护设计
应确保操作人员安全，避免在 操作过程中发生意外伤害。
03
抽芯机构的工作原理
抽芯机构的分类
滑块抽芯机构
通过滑块在模具中的移动，实 现侧向分型与抽芯。
斜导槽抽芯机构
利用斜导槽控制滑块移动，实 现侧向分型与抽芯。
液压抽芯机构
利用液压系统推动滑块移动， 实现侧向分型与抽芯。
气压抽芯机构
选择合适的驱动方式
根据生产需求和设备条件，选择合适 的驱动方式，如气压、液压或电动等。
设计合理的斜导槽
为了确保滑块的稳定移动，需设计合 理的斜导槽角度和长度。
考虑耐磨性和强度
滑块和斜导槽需具备一定的耐磨性和 强度，以确保长期稳定运行。
04
侧向分型与抽芯机构的维护与 保养
侧向分型与抽芯机构的日常维护
01
02
03
每日检查
检查侧向分型与抽芯机构 的运行状态，确保其正常 工作。
清理
清理侧向分型与抽芯机构 表面灰尘和杂物，保持清 洁。
检查润滑
检查并补充润滑油，保证 机构润滑良好。
侧向分型与抽芯机构的定期保养
定期清洗
根据需要定期清洗侧向分 型与抽芯机构，去除积聚 的污垢和杂质。
检查紧固件
检查并紧固侧向分型与抽 芯机构的紧固件，确保其 牢固可靠。
侧向分型与抽芯机构的应用场景
侧向分型与抽芯机构广泛应用于各种注塑成型领域，如汽车零部件、家电产品、 包装容器等。
