可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。
补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。
2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。
例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。
有时标准号后带小数点，表示系列标准的分号。
一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。
2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。
不留装订边：各边均为e 。
注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。
（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。
为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。
2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。
标题栏的格式可以由各单位自定。
标题栏的长度一般为180或140。

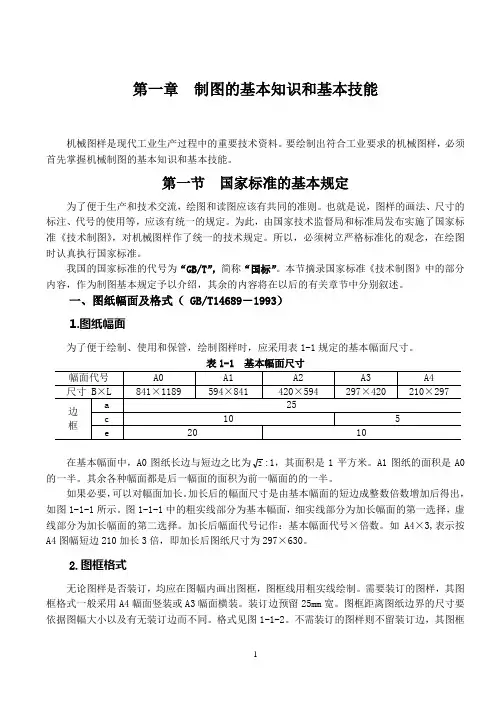

第一章制图的基本知识和基本技能机械图样是现代工业生产过程中的重要技术资料。
要绘制出符合工业要求的机械图样，必须首先掌握机械制图的基本知识和基本技能。
第一节国家标准的基本规定为了便于生产和技术交流，绘图和读图应该有共同的准则。
也就是说，图样的画法、尺寸的标注、代号的使用等，应该有统一的规定。
为此，由国家技术监督局和标准局发布实施了国家标准《技术制图》，对机械图样作了统一的技术规定。
所以，必须树立严格标准化的观念，在绘图时认真执行国家标准。
我国的国家标准的代号为“GB/T”，简称“国标”。
本节摘录国家标准《技术制图》中的部分内容，作为制图基本规定予以介绍，其余的内容将在以后的有关章节中分别叙述。
一、图纸幅面及格式（ GB/T14689－1993）1.图纸幅面为了便于绘制、使用和保管，绘制图样时，应采用表1-1规定的基本幅面尺寸。
表1-1 基本幅面尺寸在基本幅面中，A0图纸长边与短边之比为2:1，其面积是1平方米。
A1图纸的面积是A0的一半。
其余各种幅面都是后一幅面的面积为前一幅面的的一半。
如果必要，可以对幅面加长。
加长后的幅面尺寸是由基本幅面的短边成整数倍数增加后得出，如图1-1-1所示。
图1-1-1中的粗实线部分为基本幅面，细实线部分为加长幅面的第一选择，虚线部分为加长幅面的第二选择。
加长后幅面代号记作：基本幅面代号×倍数。
如A4×3,表示按A4图幅短边210加长3倍，即加长后图纸尺寸为297×630。
2.图框格式无论图样是否装订，均应在图幅内画出图框，图框线用粗实线绘制。
需要装订的图样，其图框格式一般采用A4幅面竖装或A3幅面横装。
装订边预留25mm宽。
图框距离图纸边界的尺寸要依据图幅大小以及有无装订边而不同。
格式见图1-1-2。
不需装订的图样则不留装订边，其图框格式见图1-1-3。
图1-1-1 图纸的基本幅面及加长幅面尺寸图1-1-2 留装订边的图框格式图1-1-3 不留装订边的图框格式3.标题栏每张图样都必须有标题栏。
