电液伺服系统
电液伺服系统是一种将电气信号转换为液压能量的控制系统。它通过控制液压阀的开启和关闭来调节液压执行器的工作状态，从而实现对机械装置的精确控制。本文档将详细介绍电液伺服系统的结构、工作原理、常见问题及解决方案等内容。
一、系统结构
1.1 主机部分
主机部分是电液伺服系统的核心组成部分，包括电液转换器、伺服阀、传感器等。其中，电液转换器将电信号转换为液压能量，伺服阀通过控制液压流量来控制液压执行器的运动，传感器用于监测执行器的位置和速度。
1.2 液压执行器
液压执行器是电液伺服系统中的重要组成部分，主要包括液压缸和液压马达两种。液压缸可将液压能量转换为机械能，实现直线运动；液压马达则可将液压能量转换为机械能，实现旋转运动。
1.3 控制部分
控制部分由控制器和信号处理器组成，用于接收、处理和传输控制信号。控制器可根据输入信号的变化调节伺服阀的开启度，从而实现对电液伺服系统的精确控制。 二、工作原理
2.1 系统工作流程
电液伺服系统的工作流程一般包括输入信号采样、信号处理、控制指令、伺服阀控制和液压执行器动作等步骤。具体流程如下：
（1）输入信号采样：传感器将液压执行器的位置和速度等信息转换为电信号，并传输给信号处理器。
（2）信号处理：信号处理器对输入信号进行滤波、放大等处理，将其转换为控制系统可识别的信号。
（3）控制指令：控制器根据输入信号的变化相应的控制指令。
（4）伺服阀控制：控制器根据控制指令调节伺服阀的开启度，控制液压系统的流量大小。
（5）液压执行器动作：伺服阀的控制信号作用于液压执行器，使其按照要求的位置和速度进行运动。
2.2 系统控制策略
电液伺服系统可采用位置控制、速度控制和力控制等不同的控制策略。其中，位置控制可实现对执行器位置的精确控制；速度控制可实现对执行器速度的精确控制；力控制可实现对执行器施加的力或扭矩的精确控制。
三、常见问题及解决方案 3.1 液压系统压力不稳定

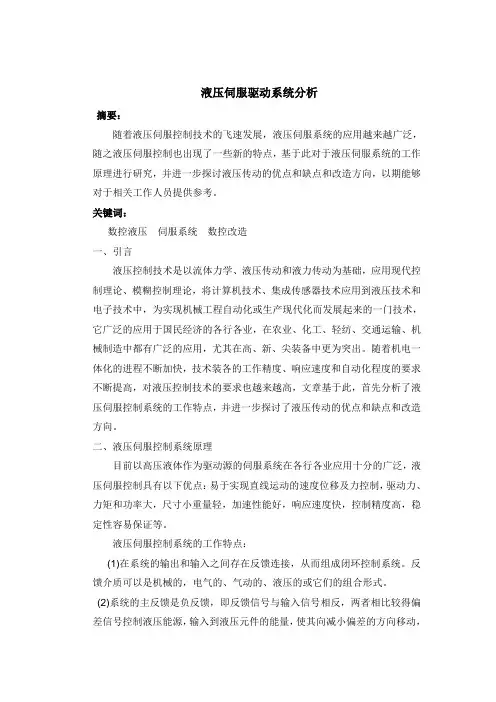

液压伺服驱动系统分析
摘要：
随着液压伺服控制技术的飞速发展，液压伺服系统的应用越来越广泛，随之液压伺服控制也出现了一些新的特点，基于此对于液压伺服系统的工作原理进行研究，并进一步探讨液压传动的优点和缺点和改造方向，以期能够对于相关工作人员提供参考。
关键词：
数控液压 伺服系统 数控改造
一、引言
液压控制技术是以流体力学、液压传动和液力传动为基础，应用现代控制理论、模糊控制理论，将计算机技术、集成传感器技术应用到液压技术和电子技术中，为实现机械工程自动化或生产现代化而发展起来的一门技术，它广泛的应用于国民经济的各行各业，在农业、化工、轻纺、交通运输、机械制造中都有广泛的应用，尤其在高、新、尖装备中更为突出。随着机电一体化的进程不断加快，技术装各的工作精度、响应速度和自动化程度的要求不断提高，对液压控制技术的要求也越来越高，文章基于此，首先分析了液压伺服控制系统的工作特点，并进一步探讨了液压传动的优点和缺点和改造方向。
二、液压伺服控制系统原理
目前以高压液体作为驱动源的伺服系统在各行各业应用十分的广泛，液压伺服控制具有以下优点：易于实现直线运动的速度位移及力控制，驱动力、力矩和功率大，尺寸小重量轻，加速性能好，响应速度快，控制精度高，稳定性容易保证等。
液压伺服控制系统的工作特点：
(1)在系统的输出和输入之间存在反馈连接，从而组成闭环控制系统。反馈介质可以是机械的，电气的、气动的、液压的或它们的组合形式。
(2)系统的主反馈是负反馈，即反馈信号与输入信号相反，两者相比较得偏差信号控制液压能源，输入到液压元件的能量，使其向减小偏差的方向移动，既以偏差来减小偏差。
(3)系统的输入信号的功率很小，而系统的输出功率可以达到很大。因此它是一个功率放大装置，功率放大所需的能量由液压能源供给，供给能量的控制是根据伺服系统偏差大小自动进行的。
伺服液压系统选型计算说明
一、选型计算的目的和意义
伺服液压系统选型计算是根据设备或机械的工作要求，确定适合的液压泵、液压马达、液压阀、液压缸等液压元件的型号和规格，以满足设备和机械的工作性能要求。正确的选型计算可以确保伺服液压系统的性能稳定、工作可靠，并提高系统的工作效率和使用寿命。
二、选型计算步骤
（一）确定工作要求和参数
在进行伺服液压系统选型计算之前，必须明确设备或机械的工作要求和参数，包括但不限于以下几个方面：
1.工作负载和力矩要求：根据设备或机械的工作情况，确定其所需的负载和力矩要求。
2.工作速度和加速度要求：根据设备或机械的工作要求，确定其所需的工作速度和加速度。
3.系统压力要求：根据设备或机械的工作要求，确定其所需的工作压力范围。
4.工作循环和周期要求：根据设备或机械的工作情况，确定其所需的工作循环和周期要求。
（二）液压驱动元件选型计算
1.液压泵的选型计算：根据设备或机械的工作要求和参数，通过计算来确定所需的液压泵的流量和压力。液压泵的选型计算公式为： 流量(Q)=负载(q)/工作速度(v)
压力(P)=最大工作压力+泄露压力+额外压力
其中，最大工作压力为设备或机械工作过程中所需的最大压力，泄露压力为液压系统中由于密封问题引起的泄露压力，额外压力为考虑系统的安全因素和冗余设计等所需的压力。
2.液压马达的选型计算：根据设备或机械的工作要求和参数，通过计算来确定所需的液压马达的扭矩和转速。液压马达的选型计算公式为：
扭矩(T)=负载(F)×杠杆臂长度(r)
转速(N)=负载(F)×杠杆臂长度(r)/液压马达流量(Q)
其中，负载为设备或机械工作过程中所承受的力或力矩，杠杆臂长度为负载施加在设备或机械上的杠杆臂长度。
（三）液压控制元件选型计算
根据设备或机械的工作要求和参数，确定所需的液压控制元件的型号和规格。通常液压控制元件包括液压阀、液压缸等。液压阀的选型计算主要考虑流量和压力的要求，液压缸的选型计算主要考虑工作负载和速度。
液压伺服阀工作原理
液压伺服阀是一种通过控制液压流体的流量和压力来控制执行机构运动的装置。它由液压驱动阀芯、阀座和控制系统三部分组成。
液压伺服阀的工作原理可以分为如下几个步骤：
1. 阀芯位置检测：伺服阀内置有阀芯位置检测装置，通过检测阀芯位置，将反馈信号传递给控制系统。
2. 控制信号处理：控制系统接收到阀芯位置信号后，经过处理生成控制信号，用于调节阀芯的位移。
3. 驱动阀芯位移：控制信号作用于伺服驱动器，驱动器通过液压力将阀芯移动到相应位置。当阀芯位移到达设定位置后，驱动器停止工作。
4. 调节液压流量和压力：阀芯位移后，液压流体会根据阀芯位置的不同，通过不同的通道流入或流出。通过调节这些通道的流量和压力大小，来实现对执行机构的精确控制。
5. 控制反馈：执行机构的运动将产生反馈信号，传递给控制系统。控制系统通过比较反馈信号和设定信号，不断调节控制信号，使执行机构的位置能够精确控制在设定值范围内。
液压伺服阀由于其精确的控制能力和可靠性，广泛应用于液压工程和自动控制系统中。它可以实现对执行机构的位置、速度和力的精确控制，满足不同工况下的自动化需求。
