路灯工程计价定额及应用

第十章路灯工程计价定额第一节路灯工程基础知识一、路灯概述路灯、广场塔灯、园林灯、建筑物立面照明、喷泉水池照明、发光广告和霓虹灯、商业街橱照明、街道信号灯是组成现代都市不可缺少的街市夜景照明。

路灯是城市环境中反映道路特征的道路照明装置，安排列于城市广场，街道、高速公路、住宅区和园林路径中，为夜晚交通提供照明之便。

路灯按照道路的照明标准，分为快速路、主干路、次干路、支路以及居住区道路分为五级。

路灯按照在环境中的不同，分为低位道路灯、步行街路灯、停车场灯专用灯和高柱灯。

二、电缆基本知识(一)电缆的构造和型号表示电缆的型号内容包括其用途类别、绝缘材料、导体材料、铠装保护层等，见表10-1，表10-2电缆型号含义表10-1表10-2(二)电缆型号表示说明：1. YJV22-10kv-3×120 mm2：表示铜芯，交联聚乙烯绝缘、聚氯乙烯内护套、双钢带铠装，聚氯乙烯外套。

电压等级10kv以下的三芯，截面积为120 mm2，电压等级为10kv 的高压电力电缆。

2. VV22 -1kv- 4×16 mm2：表示铜芯，聚氯乙烯内护套，双钢带铠装，聚氯乙烯外护套。

电压等级为1kv以下的四芯16mm2低压电力电缆。

3.在市政道路照明工程中，电缆一般采用YJV交联聚乙烯电缆和VV22双钢带铠装聚氯乙烯护套电力电缆。

常用规格为4×10 mm2、4×16 mm2、4×25 mm2。

4.电缆的敷设方式：电缆的敷设方式有直接埋地敷设、沿电缆沟敷设，沿电缆遂道敷设及电缆架空线路的电杆敷设，目前使用较多的路灯电缆都是采用直接埋地敷设。

直埋电缆一般1～2根较多。

5.电缆的埋设深度：电缆直埋深度不小于0.7m，穿越农田时不应小于1.0m，在寒冷地区，应埋设在冻土层以下（海南没有冻土），电缆埋深超过1.0m时，可不考虑上部压力引起电缆的机械损伤。

6.电缆直埋时，电缆沟挖填土(石)方工程量见图10-1。

(1)电缆沟挖填土石方量：电缆沟有设计断面图时，按图计算土石方量；电缆沟无设计断面图时，按下式计算土石方量两根电缆以内土石方量为V体积=SL 图10—1直埋电缆大样图S面积=(0.6+0.4)×0.9/2=0.45m2即每1m沟长V体积=0.45m3。

沟长按设计图计算，每增加一根电缆时，沟底宽增加0.17m，也即每米沟长增加0.153 m3土石方量。

如果电缆埋深超过0. 9m时，多挖的土方量应另行计算。

(2)挖混凝土、沥油等路面的电缆沟时，按设计的沟断面图计算挖方量，可按下列计算：V体积=HBL式中V—挖方体积H—电缆沟深度B—电缆沟底宽L—电缆沟长度7. 电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m，沟宽按最外边的两根保护管外侧各增加0 3m工作面计算。

填土不扣除DN200以内保护管体积。

V体积=(D+2×0.3)hL式中D一保护管外径H—沟深L—沟长三、管线基本知识(一)、常用导线的型号和应用范围表10-3(二)、常用配管的型号和敷设方法表10-4(三)导线、电缆损耗率表10-5(四)在电气平面图上线路文字的标注1. 线路文字标注格式为：a-b(c×d)e-f式中a—线路编号或线路用途符号b一导线型号(表10-3)c一导线根数d —导线截面积mm2)e —配线方式符号及导线穿管管径f—敷设部位符号2.【例】N1 、500V-BV(3×2.5+2×1.5)PVC25-C表示N1回路选用电压等级为500V的铜芯塑料绝缘线，3根截面积为2.5 mm2，加2根截面积为1.5 mm2，穿PVC25(外径)的塑料管，暗敷。

(五)配管公称直径概念管道和工艺设备的公称直径是为了设计、制造、安装和检修方便而人为规定的一种标准直径，以DN表示。

DN后附加以㎜为单位的公称直径数字。

对于钢管和塑料及其他材质管件，DN后的数字不一定是管子的内径，也不一定是管子的外径(De)，而是内径接近的整数。

四、照明器具概念（一）电光源：指各种灯泡、灯管等。

（二）照明器具：指各种灯架、灯罩、灯具、镇流器、触发器、电容器、风雨灯头及灯泡。

五、防雷接地装置概念防雷地装置由接闪器、引下线、接地体三大部分组成。

（一）接闪器是收集电荷的装置，基本形式有避雷针、避雷网、避雷带、避雷笼等。

1. 避雷针是安装在建筑物突出部位或独立的高杆灯安装的针型金属导体，通常采用镀锌圆钢或镀锌钢管制成。

所用圆钢及钢管直径依针长不同而不同。

当针长小于1m时，圆钢和钢管直径分别不得小于12mm和20mm，当针长为1～2m时，不得于小16mm和25mm，当避雷针长度超过2m时，针体则由针尖和不同管径的管段组合而成。

2. 避雷带是沿建筑物易受雷击的部位装设的带形导体，一般用镀锌圆钢或扁钢制成。

圆钢直径不小于8mm，扁钢截面积不小于48mm，厚度4mm。

避雷带一般要高出层面0.2m，两根平行的避雷带之间距离小于l0m．安装避雷带时，每隔lm，用支架将避雷带固定在墙上或女儿墙混凝土折板支座上。

3. 避雷网是在屋面上纵横敷设的避雷带组成的网格，网格的大小由防雷要求的等级确定，所需材料和做法与避雷带相同。

4. 避雷笼是用垂直和水平的导体(铜带或钢筋)密集地将建筑物包围起来，形成一个保护笼。

一般是利用建筑物混凝土内部的结构钢筋作为笼式避雷网。

（二）引下线：1. 引下线是联接接闪器和接地装置的导体。

其作用是将接闪器接到的雷电流引入接地装置。

一般用圆钢(直径不小于10mm)或扁钢(截面积不小于48mm2，厚度不小于4-mm)制成。

2. 引下线明装时，沿建筑物外墙或水泥电杆敷设，在地面上1.7m和地面下0.3m线段上必须用保护管(塑料管)加以保护。

暗装时，可利用建筑物本身的金属结构作为引下线。

（三）接地体（也称接地装置），其作用是将雷电流通过引下线引入大地。

接地装置由接地线和接地体组成，接地线是联接引下线和接地体的导体。

接地体可用圆钢、扁钢、角钢和钢管制成。

一般镀锌圆钢直径为10mm，镀锌扁钢截面积不小于48mm2。

(厚度为4mm)，镀锌角钢厚度为4～6.3mm，镀锌钢管壁厚为3.5mm。

路灯接地体分水平接地体和垂直接地体两。

水平接地体埋深0．8m以下，垂直接地体顶部埋深0.8m，底部成锥形，接地体长度为2. 5m，各接地体间距为5m以上。

接地体应设置在人畜少到的地方，与建筑的水平距离不得小于3m，以确保安全。

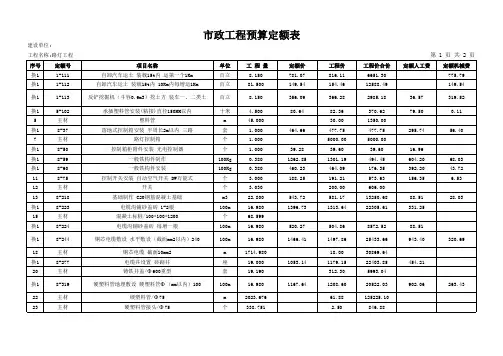

第二节路灯工程计价定额的应用一、概述(一)本册计价定额主要内容及适用范围本册计价定额包括变配电设备工程，架空线路工程，电缆工程，配管配线工程，照明器具安装工程，防雷接地装置工程，路灯灯架制作安装工程，刷油防腐工程，太阳能、风能金属杆路灯成套安装工程共9章。

适用于我省行政区域内新建、扩建的城镇道路和市政地下通道的照明工程。

除另有说明外，不适用于拆除改造及庭院（园）内的照明工程。

工厂厂区内、住宅小区内的景观照明（指庭院灯、草平灯、投光灯等）执行《海南省安装工程综合定额》。

工厂厂区内、住宅小区内道路照明，如设计金属杆灯为5m～40m以内者，执行《海南省建设工程计价定额》（市政工程）。

(二)本册计价定额应用相关说明1.本定额与现行《海南省安装工程综合定额》相关项目的界线划分：路灯系统与城市供电系统相交为界，界线以内执行本定额，界线以外执行现行《海南省安装工程综合定额》。

2.本定额不包括线路参数的测定和运行工作。

3.本定额电压等级是按10千伏以下考虑的。

5.在施工过程中发生的保护性拆除费用，按相应子目（人工费＋机械费）×30%计算，同时扣除相应子目辅助材料。

不属保护性拆除项目费用由建设单位和施工单位协商解决。

二、变配电设备工程(一)定额的构成变配电设备安装包括变压器安装，组合型成套箱式变压器安装，电力电容器安装，配电柜、箱制作安装，铁构件制作安装及箱、盒制作，成套配电箱安装，熔断器、限位开关安装，控制器、启动器安装，盘柜配线，接线端子，控制继电器保护屏安装，控制台安装，仪表、电器、小母线、分流器安装，母线、避雷器、电容器、接地装置调试，送配电装置系统调试共设置定额107个子目。

(二)定额应用的有关问题说明1.变压器安装是指变压器本体及附件安装，按安装形式分杆上和地上，杆上安装综合考虑单杆和双杆的安装形式。

（1）杆上、地上变压器和杆上变配电设备安装的工作内容：包括支架、横担、撑铁、绝缘子、固定卡具，变压器吊装固定，配线、接线、接地（不包括埋地部分）等安装。

但不包括支架、横担、撑铁、绝缘子、固定卡具、螺栓、配线等材料价格。

预算按设计图示，结算按实际调整计入主材料费用。

变压器的接地（埋地部分）安装及系统调试应另行计算。

（2）地上变压器安装，不包括砌体的工程量，应按现行2011《海南省建设工程计价定额》（房屋建筑与装饰工程）计算。

（3）变压器系统调试，本章指路灯工程的变压器和箱式变压站的变压器系统调试，以每个电压侧有一台断路器为准，包括互感器、隔离开关、风冷及油循环冷却系电气装置常规保护装置等一、二次回路的调试及空投试验。

多于一个断路器的，按相应电压等级送配电设备系统调试的相应定额另行计算。

干式变压器调试，执行相应容量变压器调试定额乘以系数0.8。

2.组合型成套箱式变压站安装是指10KV以下的箱式变压站，一般布局形式为变压器在箱的中间，箱的一端为高压开关柜位置，另一端为低压开关柜位置，组合型成套配电装置其外形象一个集装箱，两端开门，中间为通道，称为集装箱式配电室。

搬运方式考虑汽车式起重机。

3.高低压成套配电柜（屏）安装，定额是综合考虑编制的，安装方式不同，均不作换算。

但不包括基础槽钢安装。

4.高低压配电柜（屏）安装均不包括基础槽钢、角钢制作安装及母线安装，应另套用相应定额。

5.下面是基础槽钢的计算：（1）槽钢按现行《海南省安装工程综合定额》计算。

（2）角钢制作安装及母线安装套用本章相应定额。

（3）基础槽钢以“m”为单位计算。

（4）单个柜（盘）的基础槽钢长度L=2（A+B）（5）见图1：n个同规格型号柜（盘）相连、安装在共用的基础上的槽钢长度为：L=2(nA+B始、终端柜)式中n—表示柜、屏台数A—表示柜、屏宽度B—表示柜、屏深度下面介绍柜盘基础槽钢计算方法：L=2(nA+B始终端) =四周的长度【解】下图1为n个同规格型号柜、盘相连、安装在共用的基础上的槽钢长度。

柜、盘平面图1 Array6.杆上变配电设备安装定额内包括杆和钢支架及设备的安装工作，但不包括钢支架、连线、线夹、金具等材料价格，应按设计规定另计算。

设备的接地安装及调试应另行计算。

7.配电及控制设备安装，均不包括支架制作和基础型钢制作安装，也不包括设备元件安装及端子板外部接线，应另套相应定额。
