华北电力大学-电力系统仿真实习201208

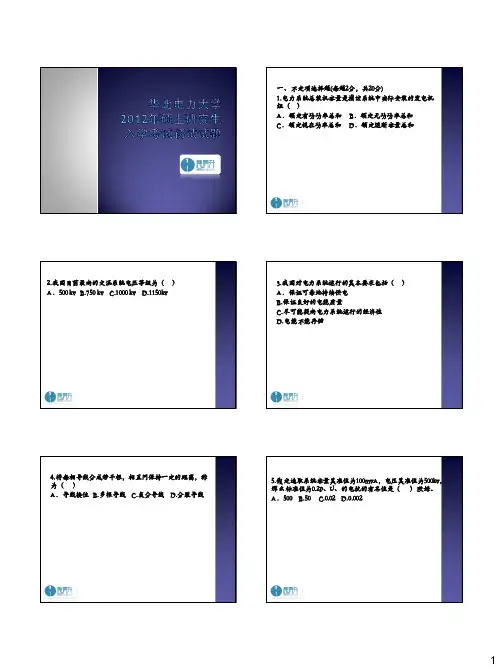

一、不定项选择题(每题2分，共20分)1.电力系统总装机容量是指该系统中实际安装的发电机组（ ）A ．额定有功功率总和B ．额定无功功率总和C ．额定视在功率总和D ．额定遮断容量总和2.我国目前最高的交流系统电压等级为（ ） A ．500 kv B.750 kv C.1000 kv D.1150kv3.我国对电力系统运行的基本要求包括（ ） A ．保证可靠地持续供电 B.保证良好的电能质量C.尽可能提高电力系统运行的经济性D.电能不能存储4.将每相导线分成若干根，相互问保持一定的距离，称为（ ）A ．导线换位 B.多根导线 C.复分导线 D.分裂导线5.假定选取系统容量基准值为100mvA ，电压基准值为500kv ，那么标准值为0.2P 、U 、的电抗的有名值是（ ）欧姆。

A ．500 B.50 C.0.02 D.0.0026.使发电抗组的静态将性线平行上移，以体证频率偏差在允许范围内是指电力系统的（）A．一次调频 B.二次调频C.三次调频D.有功负标最优分配7.下列调压手段在系统无功充足时可以使用的是（）A．改变发电机励磁调压 B.改变变压器变比调压C.并联电容调压D.附件串联加压器调压8.无限大功率电源供电系统发生突然三相短路时，短路电流中将出现（）分量A．交流分量 B.直流分量 C.高频分量的 D.零序分量9.影响变压器零序电抗参数的主要因素有（）A．绕组联接方式 B.中性点接地方式C.铁芯结构D.外电路联接方式10．架空输电线路的避雷线对其零序阴抗的影响是（）A．增大线路的零序阻抗 B.减小线路的零序阻抗C.无影响D.不确定二、填空题（每题2分，共10分）11.发电设备利用率是指发电设备全年所发（）与发电设备（）之比。

12.假设三相导线相互间的距离分别为Dab，Dbc，Dca ，那么，该导线的几何均距等于（）13.发电抗运行极限主要包括定子绕组温开约束，（）原动机（）约束及其他约束。

4)保护动作结果分析
R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=21.25
R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=74.00
R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=136.00
3、接地距离保护动作特性实验
1)实验接线
同图1-1
2)实验中短路故障参数设置
2）三相电流平衡时，没有零序电流，不平衡时产生零序电流，零序保护就是用零序互感器采集零序电流，当零序电流超过一定值（综合保护中设定），综和保护接触器吸合，断开电路.
与零序保护相关的整型值KG1，KG2，KG3，I01，I02，I03.I04，T02.T03，T04，TCH,TQD,IIW,KX,K12,GT,PT
IO2,I03，I04.TOR,T03.T04,TGH,IQD,IJW,KX,KR,PT,CT,X
4）重合闸是用在高压线路保护上的一种自动化装置。当线路发生单相接地短路时，保护动作，跳开故障相或者三相断路器全跳，然后重合闸动作，重新合上故障相或三相断路器。如果是短时的接地故障，那么重合很可能成功，线路恢复正常，如果是永久性接地故障，则故障线路所在断路器加速跳闸。
距离保护三段1段：Z1set=（0.8~0.85）Zl，瞬时动作
2段：Z1set=K（Zl+Zl1）,t=0.05
3段：躲过最小负荷阻抗，阶梯时限特性
与距离保护相关的整定值：KG，KG2，KG3，RDZ，XX1.XX2，XX3，XD1，XD2，XD3，,TD2，TD3，Tch，IDQ，Ijw，CT,PT,X
I03CK，CHCK
1.005
1.544
—
零序II段动作，重合闸启动
CN永久接地
ICN=1.05I01

麻秀范 马进班级：Fra bibliotek姓名：
学号：
一、填空题（每空 2 分，共 20 分）
1. 电力系统运行的基本要求为__________________，__________________，__________________。 2. 电压损耗是指______________________________。 3. 电力系统单位调节功率为__________________、__________________之和。 4. 可用于校验载流导体动稳定度的是__________电流。 5. 线路的零序阻抗__________（大于，等于，小于）线路的负序阻抗。 6. 设在系统中某处正序等效阻抗 Z (1) 和负序等效阻抗 Z (2) 相等，零序等值阻抗为正序等效阻抗的二 倍，试问在该点分别发生： （a）三相经一个值为 Z (1) 的阻抗接地故障， （b）单相接地短路故障时， ____________________的短路电流最大。 7. 供电距离长，负荷变动较大的网络当中，通常采用中枢点__________调压方式。
a Zf b c
图3-6 2/2
三 、计算题（每题 10 分，共 60 分）
x 0.40Ω/km ， b 2.0035 106 S/km ， 1. 某 110kV 输电线路， 长 100km， 每公里参数为 r 0.20Ω/km ，
线路末端有功功率 10MW，功率因数 0.95 滞后，已知线路始端电压为 112kV，试计算线路始端功率 和末端电压，并作出相量图。
1/2
2. 已知某电力网络的节点导纳矩阵为：
j5 0 0 -j5 0 0 -j8 0 0 j8 j5 0 -j12 j5 0 j5 -j10 j4 0 0 0 j4 -j13 0 j8

华北电力大学综合面试题库后附继电保护练习题——————电气与电子工程学院1 中性点运行方式：按单相接地短路时接地电流的大小分为大电流接地和小电流接地。

大电流接地包括中性点直接接地和中性点经小电阻接地。

小电流接地包括中性点不接地和中性点经消弧线圈接地。

对地点的零序综合电抗比正序越大，接地点电流越小。

2 发电机特殊的运行状态：进相和迟相。

发电机有空转、空载、并网运行三种运行状态。

进相运行就是送出有功吸收无功的运行状态；迟相运行就是既发有功又发无功的运行状态。

从理论上讲，发电机是可以进相的，所谓进相，即功率因数是超前，发电机的电流超前于端电压，此时，发电机仍向系统送有功功率，但吸收无功功率，励磁电流较小，发电机处于低励磁情况下运行，发电机进相运行时，我们要注意两个问题：（1）静态稳定性降低；（2）端部漏磁引起定子端部温度升高。

3 电磁环网：高低压电磁环网，是指两组不同电压等级的线路通过两端变压器磁回路的联接而并联运行。

高低压电磁环网中高压线路断开引起的负荷转移很有可能造成事故扩大、系统稳定破坏。

4 耗量特性：发电设备单位时间内消耗的燃料的数量F 与发出有功功率的关系，即发电设备输入与输出的关系，这种关系称为耗量特性。

耗量特性曲线上某一点纵坐标和横坐标的比值，即单位时间内输入能量与输出功率之比称为比耗量。

耗量特性曲线上某一点切线的斜率称为耗量微增率。

耗量微增率是单位时间内输入能量微增量与输出功率微增量的比值。

5 日负荷曲线：按一天中0时至24时的时序出现的电力系统负荷大小绘出的曲线。

电力系统有功功率日负荷曲线是制订各发电厂负荷计划的依据。

有功功率年负荷曲线常用于发电设备的检修计划。

6 功角特性：功角特性指的是电磁功率随功角d变化的关系曲线=f(d)的。

功角：并网时时指发电机空载电动势和系统受端电压的夹角，也可指定子磁场和转子磁场的夹角。

功角可以表征系统的电磁关系，还可以表征各发电机转子之间的相对空间位置。
