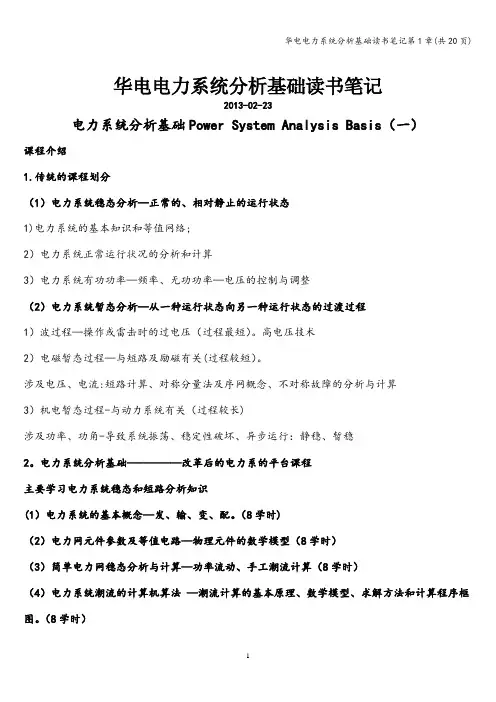

华电电力系统分析基础读书笔记2013-02-23电力系统分析基础Power System Analysis Basis(一)课程介绍1.传统的课程划分(1)电力系统稳态分析—正常的、相对静止的运行状态1)电力系统的基本知识和等值网络;2)电力系统正常运行状况的分析和计算3)电力系统有功功率—频率、无功功率—电压的控制与调整(2)电力系统暂态分析—从一种运行状态向另一种运行状态的过渡过程1)波过程—操作或雷击时的过电压(过程最短)。
高电压技术2)电磁暂态过程—与短路及励磁有关(过程较短)。
涉及电压、电流:短路计算、对称分量法及序网概念、不对称故障的分析与计算3)机电暂态过程-与动力系统有关(过程较长)涉及功率、功角-导致系统振荡、稳定性破坏、异步运行:静稳、暂稳2。
电力系统分析基础—--———改革后的电力系的平台课程主要学习电力系统稳态和短路分析知识(1)电力系统的基本概念—发、输、变、配。
(8学时)(2)电力网元件参数及等值电路—物理元件的数学模型(8学时)(3)简单电力网稳态分析与计算—功率流动、手工潮流计算(8学时)(4)电力系统潮流的计算机算法—潮流计算的基本原理、数学模型、求解方法和计算程序框图。
(8学时)(5)有功最优分配及频率控制—如何保证低损耗、高回收.(6学时) (6)无功功率及电压调整-如何使无功合理分布使功率损耗最小.(6学时)(7)短路电流分析与计算—三相短路及不对称故障计算。
(20学时)3。
教材(1)电力系统稳态分析(第三版)东南大学,陈珩,水利电力出版社(2)电力系统暂态分析(第三版)西安交通大学,李光琦,水利电力出版社(3)电力系统分析复习指导与习题精解杨淑英中国电力出版社4。
如何学习这门课程(1)先修课程:电路,电机学(2)听课为主,自学为辅(3)看书2~3遍(4)及时、独立的完成作业(5)理解基本概念,不要死记硬背(6)多翻阅电网技术、电力系统自动化等期刊,了解新概念,专业领域的成果和分析.第一章电力系统的基本概念1、电力系统的概念和组成2、对电力系统运行的基本要求3、电力系统的电压等级4、电力系统的接线方式和中性点接地5、电力系统的负荷§1。

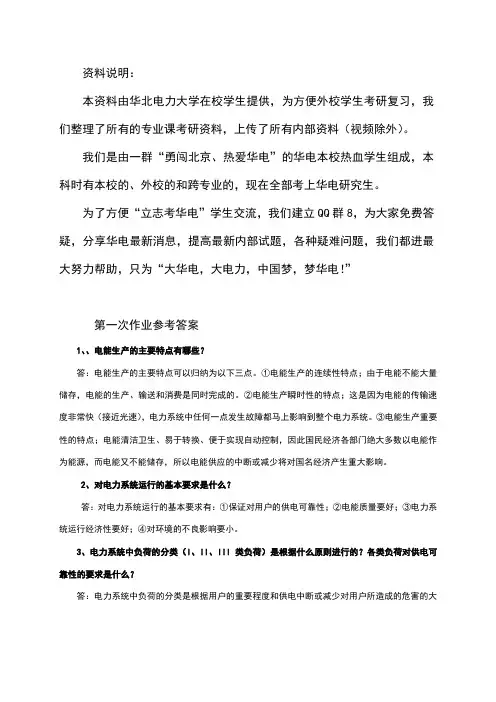

资料说明:本资料由华北电力大学在校学生提供,为方便外校学生考研复习,我们整理了所有的专业课考研资料,上传了所有内部资料(视频除外)。
我们是由一群“勇闯北京、热爱华电”的华电本校热血学生组成,本科时有本校的、外校的和跨专业的,现在全部考上华电研究生。
为了方便“立志考华电”学生交流,我们建立QQ群8,为大家免费答疑,分享华电最新消息,提高最新内部试题,各种疑难问题,我们都进最大努力帮助,只为“大华电,大电力,中国梦,梦华电!”第一次作业参考答案1、、电能生产的主要特点有哪些?答:电能生产的主要特点可以归纳为以下三点。
①电能生产的连续性特点;由于电能不能大量储存,电能的生产、输送和消费是同时完成的。
②电能生产瞬时性的特点;这是因为电能的传输速度非常快(接近光速),电力系统中任何一点发生故障都马上影响到整个电力系统。
③电能生产重要性的特点;电能清洁卫生、易于转换、便于实现自动控制,因此国民经济各部门绝大多数以电能作为能源,而电能又不能储存,所以电能供应的中断或减少将对国名经济产生重大影响。
2、对电力系统运行的基本要求是什么?答:对电力系统运行的基本要求有:①保证对用户的供电可靠性;②电能质量要好;③电力系统运行经济性要好;④对环境的不良影响要小。
3、电力系统中负荷的分类(I、II、III类负荷)是根据什么原则进行的?各类负荷对供电可靠性的要求是什么?答:电力系统中负荷的分类是根据用户的重要程度和供电中断或减少对用户所造成的危害的大小来划分的,凡供电中断将导致设备损坏、人员伤亡、产品报废、社会秩序还乱、政治影响大的用户的用电设备称为I类负荷;凡供电中断或减少将导致产品产量下降、人民生活受到影响的用户的用电设备称为II类负荷;I类、II类负荷以外的负荷称为III类负荷。
I类负荷对供电可靠性的要求是任何情况下不得中断供电;II类负荷对供电可靠性的要求是尽可能不中断供电;III类负荷可以停电。
4、标出下图所示电力系统中发电机、变压器的额定电压。
华北电力大学《电力系统分析》思考题部分参考答案1. 电力网,电力系统和动力系统的定义是什么?(p2)答: 电力系统:由发电机、发电厂、输电、变电、配电以及负荷组成的系统。
电力网:由变压器、电力线路、等变换、输送、分配电能的设备组成的部分。
动力系统:电力系统和动力部分的总和。
2. 电力系统的电气接线图和地理接线图有何区别?(p4-5)答:电力系统的地理接线图主要显示该系统中发电厂、变电所的地理位置,电力线路的路径以及它们相互间的连接。
但难以表示各主要电机电器间的联系。
电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机电器、线路之间的电气结线。
但难以反映各发电厂、变电所、电力线路的相对位置。
3. 电力系统运行的特点和要求是什么?(p5)答:特点:(1)电能与国民经济各部门联系密切。
(2)电能不能大量储存。
(3)生产、输送、消费电能各环节所组成的统一整体不可分割。
(4)电能生产、输送、消费工况的改变十分迅速。
(5)对电能质量的要求颇为严格。
要求:(1)保证可靠的持续供电。
(2)保证良好的电能质量。
(3)保证系统运行的经济性。
4. 电网互联的优缺点是什么?(p7)答:可大大提高供电的可靠性,减少为防止设备事故引起供电中断而设置的备用容量;可更合理的调配用电,降低联合系统的最大负荷,提高发电设备的利用率,减少联合系统中发电设备的总容量;可更合理的利用系统中各类发电厂提高运行经济性。
同时,由于个别负荷在系统中所占比重减小,其波动对系统电能质量影响也减小。
联合电力系统容量很大,个别机组的开停甚至故障,对系统的影响将减小,从而可采用大容高效率的机组。
5. 我国电力网的额定电压等级有哪些?与之对应的平均额定电压是多少?系统各元件的额定电压如何确定?(p8-9)答:额定电压等级有(kV):3、6、10、20、35、60、110、154、220、330、500、750、1000平均额定电压有(kV):3.15、6.3、10.5、37、115、230、345、525系统各元件的额定电压如何确定:发电机母线比额定电压高5%。
资料说明:本资料由华北电力大学在校学生提供,为方便外校学生考研复习,我们整理了所有得专业课考研资料,上传了所有内部资料(视频除外)。
我们就是由一群“勇闯北京、热爱华电”得华电本校热血学生组成,本科时有本校得、外校得与跨专业得,现在全部考上华电研究生。
为了方便“立志考华电”学生交流,我们建立QQ群276540388,为大家免费答疑,分享华电最新消息,提高最新内部试题,各种疑难问题,我们都进最大努力帮助,只为“大华电,大电力,中国梦,梦华电!”电力系统稳态分析题库电力系统稳态分析思考题第1章1、请说明火力发电得能量转换过程。
2、电力系统中除火电、水电及核电以外得其它发电形式一般称为“新能源”,您能说出几种新能源发电形式?3、火力发电使用得一次能源都有哪些?4、负荷成分主要就是什么?5、电力系统包括哪些主要组成部分?分别起哪些作用?6、什么就是电力网?什么就是动力系统?7、电力系统常用得结线图有几种?8、电力系统生产得特点就是什么?9、对电力系统运行得基本要求就是什么?10、电能质量得主要指标就是什么?11、考核电力系统运行经济性得指标就是什么?12、什么就是“有备用结线”?什么就是“无备用结线”?各有几种形式?13、我国电力系统3kV 以上得额定电压等级就是什么?14、我国电力系统中性点得运行方式就是什么?15、什么就是“消弧线圈”?作用原理就是什么?16、升压变与降压变得变比有何区别?17、我国三峡电站将装设台水轮发电机组,每台额定容量为MW 。
18、什么就是线路得经济输送功率与输送距离?19、什么就是“黑启动”?20、* 什么就是“能量管理系统(EMS )”?21、* 您对电力市场了解多少?22、*什么就是高压直流(HVDC )输电系统?与交流输电相比有哪些优缺点?23、* 什么就是灵活交流输电系统(FACTS)?第2章1、“数学模型”得含义就是什么?2、什么就是发电机得“运行极限图(功率圆图)”?3、什么就是发电机“进相运行”?4、什么就是变压器得铜耗与铁耗?5、为什么说变压器得铜耗就是可变损耗?铁耗就是不变损耗?6、升压三绕组变压器三个绕组由内到外得排列顺序就是:中、低、高;降压三绕组变压器三个绕组由内到外得排列顺序就是:低、中、高,为什么?7、采用扩径导线或分裂导线得主要目得就是什么?8、220kV 与500kV 线路上每串绝缘子得片数一般为多少?9、铝线与铜线得电阻率就是多少?10、架空输电线为什么要换位?何谓“完全换位”?11、架空输电线路得电抗一般为Ω/km 左右。
