LCR数字电桥
一、目的
规范LCR数字电桥的使用。
二、适用范围
适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。
三、职责
检验员负责基本的测试调节与维护，并作校准记录。
四、主要技术指标
1. 测试频率：50 Hz、60 Hz、100 Hz、120Hz、1 kHz、10 kHz、50 kHz 、
100 kHz；
2. 测试电平： 1.0V、0.3 V、0.1V；
3. 测量参数： L-Q、C-D、R-Q、Z-Q；
4. 测量准确度：0.1%；
5. 测量速度：快速、中速、快速
6. 等效方式：串联、并联；
7. 显示位数：主要参数5位，副参数5位。
五、操作规范
1. TH2810D参数设置
项目 电容测试 电感测试 备注
主参数：
C L
测试电平：
1.0V 0.3V
频率： 1KHZ 10 KHZ 或依据技术条件
等效方式： PAR（并联） SER（串联）
测试速度： MED（中速） MED（中速）

2. TH2817B参数设置
.
2 / 3'.
项目 电容测试 电感测试 备注
主参数：
CP LS
测试电平：
1.0V 0.3V
频率： 1 KHZ 10 KHZ 或依据技术条件
测试速度： MED（中速） MED（中速）

六、校准办法
按照国家有关规定，数字电桥属于非强制检定计量器具。根据我公司的具体
情况，数字电桥的校准周期定为一年。
为得到精确的测量，测量前要进行开路和短路的自校。开路清零功能够消除
与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串
联的剩余阻抗如引线电阻或引线电感的影响。
1. LCR数字电桥自校清零时间每天使用前进行清零。
2. 仪器清零前准备，设备处于测试装态，准备短路片1片。
3. TH2810D清零
a) 仪器处于测试状态，按下SHIFT键。
b) 按下CLEAR键选择清零功能。
c) 按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入
开路清零；如果处于短路状态，则进入短路清零。
d) 仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退
出清零操作返回测试状态。如果清零结果正确，LCD副参数显示区
显示“PASS”字符。
e) 清零结束后，按ESC键取消清零功能返回测试状态。
4. TH2817B清零
a) 开路清零
上档开路
SWEEPENTER
b) 短路清零
上档短路
SWEEPENTER
.
3 / 3'.
六、运行检查发现异常时的处理
1. 立即停止该设备的检测活动；
2. 查明设备异常的原因，如不能自修，则应送国家授权的计量测试检定机
构进行维修检定；
3. 品质部组织相关人员追查使用该设备检测的产品流向；
4. 评价以往检测结果的有效性，确定需重新检测的范围；
5. 实施重新检测。

合集下载

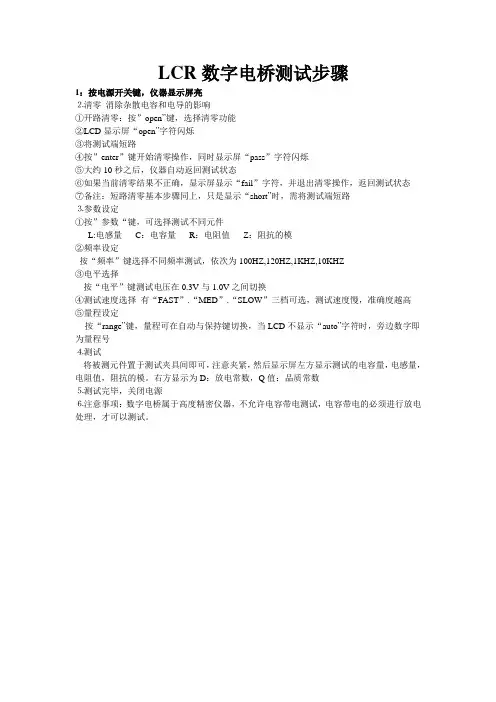

LCR数字电桥测试步骤

LCR数字电桥测试步骤

LCR数字电桥测试步骤
1：按电源开关键，仪器显示屏亮
⒉清零消除杂散电容和电导的影响
①开路清零：按”open”键，选择清零功能
②LCD显示屏“open”字符闪烁
③将测试端短路
④按”enter”键开始清零操作，同时显示屏“pass”字符闪烁
⑤大约10秒之后，仪器自动返回测试状态
⑥如果当前清零结果不正确，显示屏显示“fail”字符，并退出清零操作，返回测试状态
⑦备注：短路清零基本步骤同上，只是显示“short”时，需将测试端短路
⒊参数设定
①按”参数“键，可选择测试不同元件
L:电感量C：电容量R：电阻值Z：阻抗的模
②频率设定
按“频率”键选择不同频率测试，依次为100HZ,120HZ,1KHZ,10KHZ
③电平选择
按“电平”键测试电压在0.3V与1.0V之间切换
④测试速度选择有“FAST”.“MED”.“SLOW”三档可选，测试速度慢，准确度越高
⑤量程设定
按“range”键，量程可在自动与保持键切换，当LCD不显示“auto”字符时，旁边数字即为量程号
⒋测试
将被测元件置于测试夹具间即可，注意夹紧，然后显示屏左方显示测试的电容量，电感量，电阻值，阻抗的模。

右方显示为D：放电常数，Q值：品质常数
⒌测试完毕，关闭电源
⒍注意事项：数字电桥属于高度精密仪器，不允许电容带电测试，电容带电的必须进行放电处理，才可以测试。

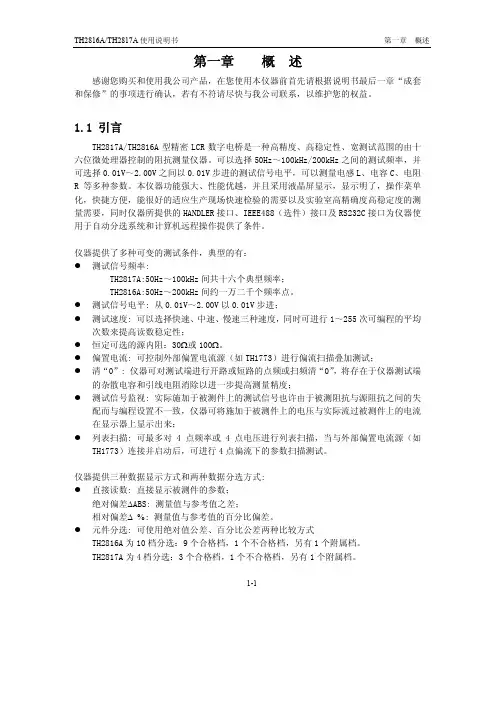

TH2816A型LCR数字电桥说明书
