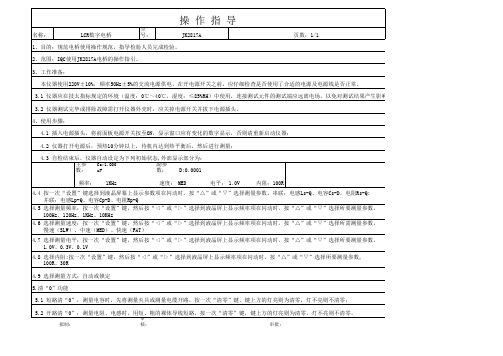

LCR数字电桥操作指导

文件制修订记录1.0目的为了保证LCR数字电桥的安全性，必须对LCR数字电桥进行正确的操作和维护，延长LCR数字电桥的使用寿命，确保产品质量，特编制本设备操作规程。

2.0范围本操作规程适用于LCR数字电桥的安全及正确操作方法3.0使用方法3.1插上电源插头，将面板电源开关按至ON，显示窗口应有不断翻动的数字显示，否则重新启动电源。

开机后，仪器功能指示于：频率 1KHz 、方式串联、锁定OFF 、 LCR C-D。

预热10分钟，待机内达到热平衡后，先进行清“0”，再进行正常测试。

3.2测量条件，仪器开机后应根据被测件要求选择相应测量条件。

使用者应根据被测件的测试标准或使用要求按“频率”键，选择相应的测量频， RK2811C：100 Hz、1KHz、10KHz。

在本仪器中，采用串联或并联两种等效方式输出测试结果。

在上述两种方式中，品质因数Q和损耗D是相同的。

显示、量程和量程保持，仪器以五位数值显示主参数，使用“LCR”键选择L、C和R，单位如下：L： uH、mH、H ；C： pF、nF、uF；R： Q、KQ、MQ。

本仪器共分三个量程，三个高精密电阻依次对应于各个量程，不同量程决定了不同的测试范围，所有量程构成了仪器完整的测试范围。

仪器使用锁定键处于ON可使量程固定。

3.3连接被测电容、电感、电阻，根据实测试件，选用合适之测试夹具或测试电缆。

选用测试电缆应保证HD、HS、 LD、LS在未端短接。

被测试件引线应清洁，与测试端保持良好接触。

4.0注意事项4.1仪器连接试件的测试导线应远离强电磁场，以免对测量产生干扰。

4.2仪器测试完毕或排除故障时需打开仪器时，应将电源开关置于OFF位置并拔下电源插头。

仪器测试夹具或测试电缆应保持清洁，备测试件引脚应保持清洁，以保证试件接触良好，夹具簧片调整至适当的松紧程度。

4.3清“0”功能。

本仪器通过对存在于测试电缆或测试夹具上的杂散电抗和引线电阻清除以提高仪器测试精度，这些阻抗以串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来，并将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性。

使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。

二、使用范围
公司所有来料的电阻、电容、电感。

测试频率：I(X)HZ,IKHZIOKHZ, 测试电压：0.3V
显示范围：L:0.01uH—9999H C:0.OlpF-99999Uf
R:0.01mΩ-99.99MΩ
三、使用步骤：
3.1插上电源，按下POWER电源开关键，电桥数字显示器有显示，电桥工作。

3.2开机预热30分钟后，用标准IKQ电阻检测电桥是否精确度在0.2机测试方法如下：
3.2.1按下“参数”键，调节使左边R灯亮。

4.2.2用两探测夹子夹住标准电阻两端，看阻值误差是否在0.2虬
3. 2.3探头无极性。

3.3根据被测物(电阻，电容，电感)调节“参数”至相应位置，电阻则调至R灯亮，电容则调至C灯亮，电
感则调至L灯亮。

3.4根据显示情况调节“频率”，使读数更精确。

3.5不允许被测物带电测试。

3.6测完后一切归位。

制定: 审核: 批准:。

LCR电桥使用说明书1. 引言1.1 目的本文档旨在提供关于LCR电桥的详细信息和操作指南，以帮助用户正确、高效地使用该设备。

1.2 范围此说明书适用于所有型号的LCR电桥，并包含了相关法律名词及其注释。

2. 设备概述LCR电桥是一种精密测量仪器，可用来测试被测物体（如元件或线路）的阻抗参数。

它由以下主要部分组成：- 主机：负责控制整个系统并显示结果；- 测试夹具：将被测物体连接到主机上进行测试；- 控制面板：提供各种设置选项和功能按钮。

3. 安装与准备工作在开始使用之前，请确保已完成以下步骤：a) 将主机插入稳定且接地良好的插座中；b) 连接测试夹具至相应端口，并确认连接牢固无松动；c) 打开设备并等待初始化过程完成。

4.基本操作流程下面是一个简单示例演示了如何执行基本LRC检查: a）选择所需模式（例如RLC, LCQ, LCR）；b) 设置测试频率和信号电平；c) 将被测物体连接到测试夹具上，并确保稳定无松动的接触点；d）按下“开始”按钮，等待结果显示。

5. 高级功能本节介绍了LCR电桥的一些高级功能及其使用方法。

包括但不限于：- 自动校准：通过内置自检程序进行设备校准以提高精度。

- 数据存储与导出：将测量数据保存至外部存储器或计算机中，并支持常见文件格式（如CSV、Excel等）。

6.故障排除如果在使用过程中遇到任何问题，请参考以下步骤来解决：a) 检查所有连接是否牢固且正确插入;b) 确认所选参数设置是否合适并符合要求;c) 参照用户手册寻找可能相关的错误代码或警告信息;7. 安全注意事项在操作LCR电桥时，请务必遵守以下安全规范:a). 使用专用仪表线缆和配件, 不得私自更换非原厂零件;b). 注意防止静电干扰；8.附件本文档涉及附件请参考相应章节内容获取。

9.法律名词及注释- LCR电桥：一种用于测量被测物体阻抗参数的仪器。

- 阻抗：指元件或线路对交流信号的响应程度，通常由复数表示。

目录第1章仪器检查及准备 (7)1.1开箱检查 (7)1.2电源连接 (7)1.3保险丝 (7)1.4环境要求 (7)1.5测试夹具要求 (7)1.6精度保证 (7)第2章面板说明及入门操作 (8)2.1仪器简介 (8)2.2前面板说明 (8)2.3后面板说明 (9)2.4显示区域定义 (10)2.5主菜单按键和相应显示页面 (10)2.5.1 测量显示页面按键[MEAS] (10)2.5.2 设置页面按键[SETUP] (10)2.5.3 系统设置页面按键[SYSTEM] (10)2.6基本操作 (10)2.7开机 (11)第3章显示及设置页面说明 (12)3.1<元件测量显示>页面 (12)3.2<档号显示>页面 (14)3.3<档计数显示>页面 (14)3.4<列表扫描显示>页面 (15)3.5<多参数显示>页面（部分型号机型无该功能） (16)3.6<曲线扫描显示>页面 (17)3.6.1 A max 和 A）值： (17)3.6.2 A min 和a）值： (17)3.6.3 B max 和B）值： (17)3.6.6 超声器件的测试 (18)3.7LCR模式U盘保存数据功能 (19)3.8<测量设置>页面 (20)3.8.1 触发： (21)3.8.2 恒电平： (21)3.8.3 ISO: (21)3.8.4 平均: (22)3.8.5 电平监视功能Vm、Im: (22)3.8.6 延时： (22)3.8.7 内阻： (22)3.8.8 偏差测试功能：。

(22)3.8.9 清除设置： (22)3.9<用户校准>页面 (23)3.9.1 开路： (23)3.9.2 短路： (24)3.9.3 负载： (24)3.9.4 频率1、频率2、频率3： (24)3.9.5 电缆： (25)3.10<极限列表设置>页面 (25)3.10.1 参数： (25)3.10.2 比较方式： (25)3.10.3 标称： (26)3.10.4 比较器开关： (26)3.10.5 附属档开关： (26)3.10.6 上、下限： (26)3.11<列表扫描设置>页面 (26)3.11.1 方式： (26)3.11.2 列表扫描测试条件： (26)3.11.3 LMT、下限、上限： (27)3.12<多参数设置>页面（部分机型无该功能） (27)3.12.1 极限方式： (27)3.12.2 参数栏： (27)3.13<曲线扫描设置>页面 (27)3.13.3 结束： (28)3.13.4 纵坐标范围设定： (28)第4章变压器单机测试（部分机型有此功能） (29)4.1<变压器测试设置>页面 (29)4.1.1 延时： (29)4.1.2 偏置： (29)4.1.3 方式： (29)4.1.4 TURN： (29)4.1.5 Lx： (29)4.1.6 Zx： (30)4.1.7 Acr： (30)4.1.8 Dcr： (30)4.1.9 频率、电平及和√/χ开关 (30)4.2<变压器极限设置>页面 (30)4.2.1 极限方式: (30)4.2.2 参数、标称、下限及上限： (31)4.3<变压器测量显示>页面 (31)4.4<变压器判别显示>页面 (31)4.5单组变压器U盘数据保存功能 (32)第5章 [SYSTEM]菜单键说明 (33)5.1<系统设置>页面 (33)5.1.1 屏幕亮度： (33)5.1.2 显示风格： (33)5.1.3 按键声音： (33)5.1.4 语言： (33)5.1.5 密码： (33)5.1.6 日期和时间： (33)5.2<测试设置>功能页面 (33)5.2.1 系统功能： (34)5.2.2 讯响： (34)5.2.5 偏置源： (34)5.2.6 HANDLER模式： (34)5.2.7 触发沿： (34)5.3<接口设置>功能页面 (34)5.3.1 接口模式： (35)5.3.2 RS232C设置： (35)5.3.3 GPIB设置： (35)5.3.4 USBTMC： (35)5.3.5 USBCDC： (35)5.4<系统信息>功能页面 (35)第6章 [FILE]键文件管理说明 (36)6.1.1 单组元件设定文件（*.LCR） (36)6.1.2 文件操作步骤： (36)第7章性能与测试 (38)7.1测量功能 (38)7.1.1 部分测量参数细分说明 (38)测试信号频率 (38)7.1.2 信号模式 (38)7.1.3 测试信号电平 (38)7.1.4 测试信号电平监视器 (38)7.1.5 直流电阻测试电压 (38)7.1.6 内部直流电压偏置 (39)7.2测量准确度 (39)7.2.1 │Z│、│Y│、L、C、R、X、G、B的准确度 (39)7.2.2 D 准确度 (39)7.2.3 Q 准确度 (39)7.2.4 θ 准确度 (40)7.2.5 G 准确度 (40)7.2.6 Rp 准确度 (40)7.2.7 Rs 准确度 (40)7.3安全要求 (44)7.3.1 绝缘电阻 (44)7.3.2 绝缘强度 (44)7.3.3 泄漏电流 (44)7.4电磁兼容性要求 (44)7.5性能测试 (44)7.5.1 工作条件 (44)7.5.2 试验仪器和设备见下表 (45)7.5.3 功能检查 (45)7.5.4 测试信号电平 (45)7.5.5 频率 (46)7.5.6 测量准确度 (46)7.5.7 电容量C、损耗D准确度 (46)7.5.8 电感量L准确度 (46)7.5.9 阻抗Z准确度 (46)第8章远程控制 (47)8.1RS232C接口说明 (47)8.2GPIB接口说明（选购） (48)8.2.1 GPIB接口功能 (49)8.2.2 GPIB地址 (49)8.2.3 GPIB总线功能 (49)8.2.4 可编程仪器命令标准（SCPI） (50)8.3USBTMC接口说明 (50)8.3.1 安装驱动 (50)8.4USBCDC虚拟串口 (51)8.4.1 安装驱动 (51)第9章 HANDLER接口使用说明 (52)9.1技术说明 (52)9.2操作说明 (52)9.2.1 介绍 (52)9.2.2 信号线定义 (52)9.2.4 使用操作 (57)附录-仪器型号参数表 (59)本文约定：1.本手册将以我司代替常州市国峰电子科技有限公司，不再重复全称。

版本
工作名称
页号位号A LCR数字电桥测试仪第1页
/
工具数量设备及工具辅助材料一、注意事项：
数字电桥一台LCR电桥
静电环和手套
操作步骤：
作成：
确认：
审核：
日期：
2015.3.19
黄莉真
第二步：测试电容、电阻、电感时需注意：先选择所要测试是电
阻、电容、电感（没有特殊要求电容一般以1KHZ频率测理）再用电桥两夹接触物料两端（如图2所示），即可在A区DISPLY读取所需物料值及单位，如果在读取所需值时，A区屏上面的数字不停跳动，导致无法读取数值，可按下“锁定”键ON灯亮，即可读取锁定值。

在按“锁定”键取消锁定，可继续测下一物料。

第三步：当数字电桥LCD不用时请关机，按下“ON/OFF”键。

3.测电感：同上，“L/C/R”区灯亮“L”
第一步： 打开电源开关（POWER）‘ON/OFF’红色键,电源
指 示灯为红色，否则为ON状态。

（如1图所示）
1.测电阻： 按下”L/C/R"键调置A区DISPLY,显示“R”字亮，再调示“方式”键开关，调“串”字灯亮，按下“频率”键“，调示
"1KHZ"灯亮。

（如图1电桥所示画面）
2.测电容：同上，“L/C/R"区灯亮“C”LCR数字电桥操作指导书
必须配带好静电环与手套
机型（LCR）数
字电桥文件编号SOP-QD-LCR数字电桥-001L/C/R 区
图1
图2
POWER
“方式”键
串字灯亮
A 区DISPAY
1KHZ 灯亮
夹子接触元
夹子接触元
“锁定”。

LCR数字电桥的相关操作介绍LCR数码电桥是用于测量电阻、电感和电容的一种电子测量仪器。

它可以在非常高的精度下测量电子元器件的参数。

在本文档中，我们将介绍LCR数字电桥的相关操作流程。

仪器准备在操作LCR数码电桥之前，需要一些基本的仪器设备，包括：•LCR数字电桥•电源线•电功率计•外置短路板操作步骤步骤一：准备电源线和电功率计首先，将电源线插入LCR数字电桥的电源插座，然后将电源线的另一侧插入电功率计的电源插座中。

接下来，将电功率计插入电源插座并打开电源开关。

步骤二：连接被测试电子元器件将被测试的电子元器件连接到LCR数字电桥的测试端口上。

对于电容和电感测量，需要使用正确的夹具来连接被测试的元器件。

对于电阻测试，可以直接将电子元件的引线连接到测试端口上。

步骤三：选择测试参数在LCR数字电桥的控制面板上，选择正确的测试模式和测试参数。

这可能包括选择测试频率、测试范围和精度等。

步骤四：进行测试在设定好测试参数后，可以开始进行测试。

按下起始/停止按钮来开始测试过程。

在测试过程中，可以通过在控制面板上查看显示屏来监测测试结果。

步骤五：测量结束与结果读取一旦测试结束，LCR数码电桥将会通过显示屏上显示出测试结果。

这时，需要从控制面板上读取测量结果并记录下来。

步骤六：清空测试结果并断电在测试完成后，清空测试结果并关闭LCR数码电桥。

此时，需要从电源插座上断开电源线，并从电功率计和LCR数码电桥上断开电源线。

注意事项在操作LCR数字电桥时需要注意以下几点：•在连接电子元器件时要注意正确连接并使用正确的夹具。

•在设定测试参数时，需要确保选择正确的测试模式和测试参数，以避免测试结果出现偏差。

•在测试前需要确保外置短路板已经插入，并已完成自校准程。

•操作过程中应注意安全，避免触摸电器元件，以免造成电击等事故发生。

结论LCR数字电桥是一种非常有用的电子元器件测量仪器。

在正确操作和使用的情况下，它能够以极高的精度测量电阻、电容和电感。
