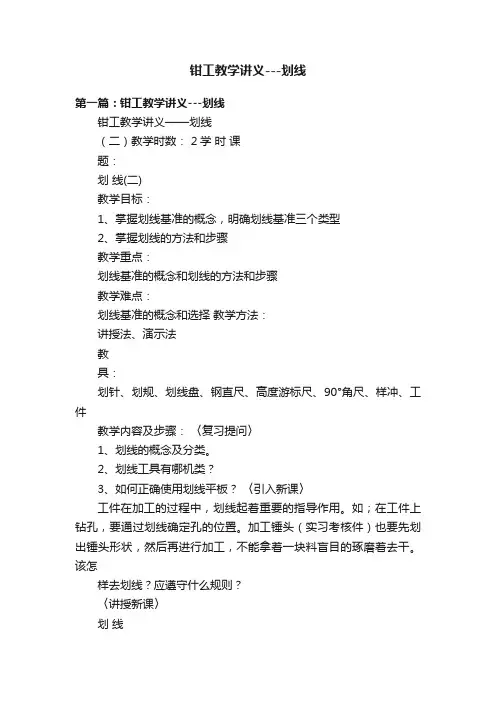

钳工教学讲义---划线第一篇：钳工教学讲义---划线钳工教学讲义——划线（二）教学时数： 2学时课题：划线(二)教学目标：1、掌握划线基准的概念，明确划线基准三个类型2、掌握划线的方法和步骤教学重点：划线基准的概念和划线的方法和步骤教学难点：划线基准的概念和选择教学方法：讲授法、演示法教具：划针、划规、划线盘、钢直尺、高度游标尺、90°角尺、样冲、工件教学内容及步骤：〈复习提问〉1、划线的概念及分类。
2、划线工具有哪机类？3、如何正确使用划线平板？〈引入新课〉工件在加工的过程中，划线起着重要的指导作用。
如；在工件上钻孔，要通过划线确定孔的位置。
加工锤头（实习考核件）也要先划出锤头形状，然后再进行加工，不能拿着一块料盲目的琢磨着去干。
该怎样去划线？应遵守什么规则？〈讲授新课〉划线（二）划线是钳工操作的最重要的一个环节，划线的质量直接影响到工件的精度和质量，所以同学们一定要掌握好划线的基本知识。
我们本节的重点是划线基准的选择、划线的方法和步骤。
三、划线前的准备工作1、毛坯涂色为保证划线的清晰度，应清除工件表面的氧化铁皮、油污、型砂、飞边、毛刺等，并在划线部位的表面涂上一层薄而均匀的涂料。
常用的涂料：石灰水用于铸、锻件毛坯表面；粉笔用于小件毛坯表面；蓝油用于钢、铸件半成品（光坯）及有色金属表面。
2、在工件的孔中装中心塞块在有孔的工件上划圆或等分圆周时，为便于划线，必须在孔内先安装一个定圆心用的塞块。
塞块有铅塞块、木塞块和可调节塞块。
铅塞块使用方便，但只适用于直径较小的孔。
其它两种塞块适用于较大直径的孔。
当用木块时，在定圆心的部位预先钉上一铁皮。
四、划线基准及选择1、划线基准工件上要划出有很多条线，从哪一根开始划？在划线时要遵循划线的原则是划线原则。
划线原则——从基准开始。
划线时应在工件上选择一个（或几个）面（或线）作为划线的根据，用它来确定工件的几何形状和各部分的相对位置，这样的面（或线）就是划线基准。
切削加工中--划线(钳工)划线划线是机械加工中的一道重要工序，广泛用于单件或小批量生产。
在铸造企业，对新模具首件进行划线检测，可以及时发现铸件尺寸形状上存在的问题，采取措施避免产生批量不合格造成的损失。

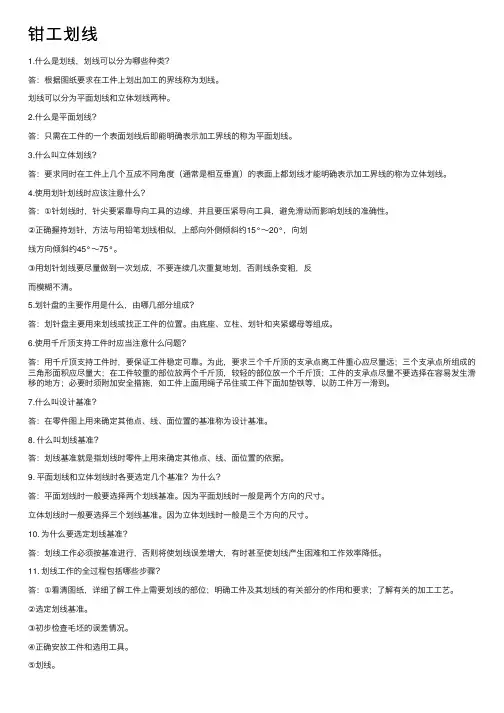

根据图样和技术要求，在毛坯或半成品上用划线工具画出加工界线，或划出作为基准的点、线的操作过程称为划线。
划线分为平面划线和立体划线两种。
只需要在工件一个表面上划线即能明确表明加工界限的，称之为平面划线；需要在工件几个互成不同角度（一般是互相垂直）的表面上划线，才能明确表明加工界限的，称为立体划线。
对划线的基本要求是线条清晰匀称，定型、定位尺寸准确。
由于划线的线条有一定宽度，一般要求精度达到0.25-0.5mm。
应当注意，工件的加工精度不能完全由划线确定，而应该在加工过程中通过测量来保证。
基本概念定义划线是指根据图样或实物的尺寸，准确地在工件表面上划出加工界线的操作。
(4)当毛坯误差不大时候，可以采用借料划线的方法来补救，从而提高毛坯的合格率。
划线工具使用方法1、平台。
一般由铸铁制成。
工作表面经过精刨或刮削，也可采用精磨加工而成。
较大的划线平板由多块组成，适用于大型工件划线。
它的工作表面应保持水平并具有较好的平面度，是划线或检测的基准。
2、方箱。
一般由铸铁制成，各表面均经刨削及精刮加工，六面成直角，工件夹到方箱的V 形槽中，能迅速地划出三个方向的垂线。
3、划规。
划规由工具钢或不锈钢制成，两脚尖端淬硬，或在两脚尖端焊上一段硬质合金，使之耐磨。
可以量取的尺寸定角度、划分线段、划圆、划圆弧线、测量两点间距离等。
4、划针。
一般由4～6mm弹簧钢丝或高速钢制成，尖端淬硬，或在尖端焊接上硬质合金。
划针是用来在被划线的工件表面沿着钢板尺、直尺、角尺或样板进行划线的工具，有直划针和弯头划针之分5、样冲。
用于在已划好的线上冲眼，以保证划线标记、尺寸界限及确定中心。
样冲一般由工具钢制成，尖梢部位淬硬，也可以由较小直径的报废铰刀、多刃铣刀改制而成。
第一：划线的基本方法1.什么是划线：根据图样和工艺要求，在毛坯或工件上，用划线工具划出待加工部位的轮廓线或作为基准的点、线的操作称为划线。
2.划线的种类：划线分为平面划线和立体划线两种。
只需要在工件的一个表面的划线后，即能够明确表示加工界限的称为平面划线。
在工件上几个互成不同角度的表面上都划线，才能明确表示加工界限的称为立体划线。
第二：划线的作用1.根据工艺要求，确定工件的加工余量。
2.便于复杂工件在加工中的装夹、定位。
3.及时发现不合格毛坯，减小损失。
4.合理安排毛坯的加工余量，减少废品产生。
5.利于正确排料，是材料合理使用。
第三：划线工具及使用方法1.划线平台：平台由铸铁制成，平台工作表面经过精刨或刮削加工，为划线的基准面。
2.划针：划针是在工件上直接划出加工线条的工具，常用钢尺、角尺或样板做导向来划线。
3.划线盘：立体划线的主要工具，按需要调节划针高度，并在平台上拖动划线盘，划针即可在工件上划出与平台平行的线来，弯头端可用来找正工件的位置。
4.圆规：圆规可以在工件上划圆和圆弧、等分线段、等分角度以及量取尺寸等。
5.高度尺：高度尺是为划线盘量取尺寸用的。
6.角尺（宽座角尺）：角尺是钳工常用的测量垂直度的工具，划线时常用作划垂直线或平行线时的导向工具，也可用来调整工件基准在平台上的垂直度。
7.V型铁（V型架）：通常是用一个或两个V型铁安放圆柱型工件，使圆柱型工件便于定位，划出中心线或找出中心。
8.方箱：方箱是用于装夹工件，在方箱上制有V型槽，并附有装夹装置，在V型槽上可装夹一定直径范围的圆柱形工件。
第四：划线前的准备：将毛坯上的氧化铁皮、飞边毛刺、泥沙等清理干净第五：划线基准的选择：在划线时，每一个方向都要有划线基准，一般平面划线有两个方向的基准，立体划线有三个方向的基准，这些基准往往体现是一组相互垂直的平面，或具有一定相互位置精度的平面与中心线，和中心线与中心线的组合。
第六、划线的步骤和实例1、划线的步骤：看清楚图样，根据工艺要求弄清划线部位，选定划线基准。
