设置博科Brocade交换机IP地址博科交换机的默认IP地址是10.77.77.77，在命令行模式下可以通过ipaddrset命令对交换机的IP地址进行设置和修改swd77:admin> ipaddrsetEthernet IP Address [10.77.77.77]: #输入交换机需要设置的IP地址Ethernet Subnetmask [255.255.255.0]: #输入掩码Fibre Channel IP Address [none]:Fibre Channel Subnetmask [none]:Gateway IP Address [none]: # 输入网关DHCP [Off]: #是否开启DHCPswd77:admin>一般情况下只需要设置Ethernet 的IP和掩码就可以了，这个IP地址主要是用来对交换机进行管理设置。
Brocade SAN交换机的几种管理方法为了对SAN网络进行管理，Brocade公司了丰富的管理工具，来适应不同场景下对SAN 网络的管理。
Telnet交换机管理的最基本方法，通过命令行的方式直接登录到交换机上，通过交换机上操作系统（Fabric OS）提供的命令对交换机作管理工作。
能完成对单台交换机管理的所有功能，对操作者对管理命令非常熟悉。
不适合非专业人士使用。
WEB TOOLS图形界面的管理工具，通过浏览器对交换机完成管理工作。
视觉效果比Telnet好很多，并且在性能监视时能提供多种视图。
能完成对单台交换机管理的大多数功能，适合大多数用户使用。
Fabric Manager对SAN网络中的交换机进行批量管理的工具。
能对SAN网络中的多台交换机，在一个管理站一次性的完成管理工作。
方便SAN网络的统一管理。
SNMP 网络管理的标准协议在Brocade交换机上运行有SNMP模块，让网络中的SNMP管理工作站对SAN网络完成管理工作。
通过管理工具，能完成对整个SAN网络的监视，但能修改的参数有限。

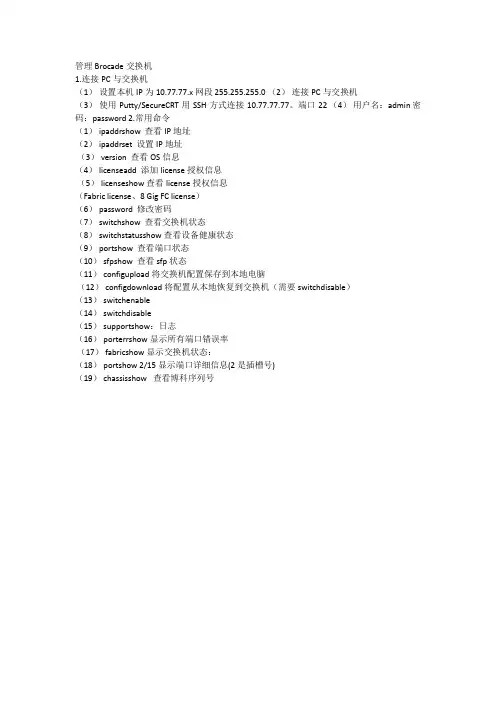

管理Brocade交换机
1.连接PC与交换机
（1）设置本机IP为10.77.77.x网段 255.255.255.0 （2）连接PC与交换机
（3）使用Putty/SecureCRT用SSH方式连接10.77.77.77。
端口22 （4）用户名：admin 密码：password 2.常用命令
（1） ipaddrshow 查看IP地址
（2） ipaddrset 设置IP地址
（3） version 查看OS信息
（4） licenseadd 添加license授权信息
（5） licenseshow 查看license授权信息
（Fabric license、8 Gig FC license）
（6） password 修改密码
（7） switchshow 查看交换机状态
（8） switchstatusshow 查看设备健康状态
（9） portshow 查看端口状态
（10） sfpshow 查看sfp状态
（11） configupload 将交换机配置保存到本地电脑
（12） configdownload 将配置从本地恢复到交换机（需要switchdisable）
（13） switchenable
（14） switchdisable
（15） supportshow：日志
（16） porterrshow显示所有端口错误率
（17） fabricshow显示交换机状态：
（18） portshow 2/15 显示端口详细信息(2是插槽号)
（19） chassisshow 查看博科序列号。
博科光纤交换机SW200E文档目录第一章、博科光纤交换机SW200E介绍 (2)第二章、博科光纤交换机SW200E配置方法 (3)1、图形管理界面介绍 (3)2、Zone的配置 (5)第三章、交换机信息收集Supportshow (16)2011年4月第一章、博科光纤交换机SW200E介绍Brocade SilkWorm 200E 交换机是4 Gbit/sec 速率的光纤通道交换机，可按需配置8－16个端口，为中小型和新用户提供了经济实用的SAN 解决方案，也为现有的SAN 提供了良好的技术升级选择。
为了便于新建用户部署SAN，SilkWorm 200E 提供了EZSwitchSetup 简便安装向导，并增强了多项重要的使用和配置功能。
SilkWorm 200E 可自动感应1、2和4 Gbit/sec 的光纤通道数据吞吐能力，同时还包括了多项可大大增强交换机运行性能的新功能。
因此，用户能够以较低的成本，享受到高性能SAN 所带来的优势。
4 Gbit/sec 光纤通道交换机适合入门级SAN在整个Fabric 中实现高可用性•最短路径路由(FSPF) •单个FRU, 冗余冷却风扇经济实用的可扩展性能• "用多少买多少"的灵活性，可按需配置8、12或16个端口(4个端口为一个扩展单元)•与SilkWorm 全系列交换机和导向器前后兼容高速、可靠的 4 Gbit/sec 性能• 1、2和4 Gbit/sec (全双工) 性能支持最大128 Gbit/sec 的无阻塞吞吐能力• 1、2和4 Gbit/sec 自动感应和速度匹配简化部署和管理• Brocade EZSwitchSetup 安装向导将SAN 部署简化为3个步骤•高级Fabric 服务，改进业务运营•每个端口统计数据，加快问题诊断和排除•支持通过WWN 进行由硬件执行的分区•基于SNMP v3 的界面•通过SSH (Secure Shell) 提供安全的Telnet 访问• Brocade Web 工具简化SAN 管理为多种SAN 环境提供最佳价值•为动态的SAN 环境提供完整的前后兼容性•支持异构环境: Windows 2000、Windows NT、UNIX、Linux、HPUX 和SolarisSAN 标准符合-- 软件Brocade 产品在广泛接受的工程实践和流程的基础上，符合SAN 的标准。

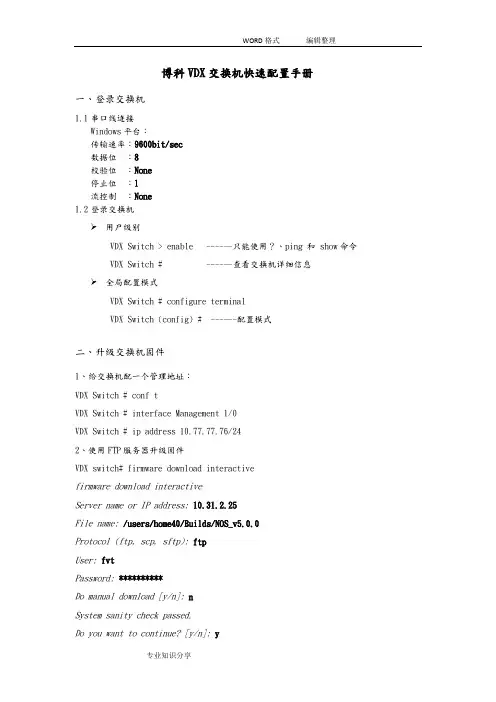

博科VDX交换机快速配置手册一、登录交换机1.1串口线连接Windows平台：传输速率：9600bit/sec数据位：8校验位：None停止位：1流控制：None1.2登录交换机➢用户级别VDX Switch > enable ------只能使用？、ping 和 show命令VDX Switch # ------查看交换机详细信息➢全局配置模式VDX Switch # configure terminalVDX Switch (config) # ------配置模式二、升级交换机固件1、给交换机配一个管理地址：VDX Switch # conf tVDX Switch # interface Management 1/0VDX Switch # ip address 10.77.77.76/242、使用FTP服务器升级固件VDX switch# firmware download interactivefirmware download interactiveServer name or IP address: 10.31.2.25File name:/users/home40/Builds/NOS_v5.0.0Protocol (ftp, scp, sftp): ftpUser:fvtPassword:**********Do manual download [y/n]:nSystem sanity check passed.Do you want to continue? [y/n]:y使用USB升级固件VDX Switch # usb onVDX Switch # usb dirVDX Switch # firmware download usb directory nos6.0.0 coldbootPerforming system sanity check...This command will cause a cold/disruptive reboot and will require that existing telnet, secure telnet or SSH sessions be restarted.Do you want to continue? [y/n]:yChecking conditions for downloading to 6.0.0System settings check passed (0).检查升级后的版本VDX Switch # show version三、调整时区+设置本地时间VDX Switch # clock timezone Asia/Shanghai (修改时区)VDX Switch # clock set 2015-05-21T16:10:00（设置本地时间）VDX Switch # show clockrbridge-id 1: 2015-05-21 15:56:10 Asia/Shanghai四、设置timeoutVDX Switch (config)# line vty exec-timeout 5 （设置超时时间为5分钟）VDX Switch (config-line-vty)# do show running-config line vtyline vtyexec-timeout 5!五、添加/移除license添加license：VDX Switch # license add licStr “*B H**********#“ （添加license）移除license：VDX Switch # license remove licStr “FCOE_BASE“ （移除license）六、设置登录密码VDX Switch(config)# username admin role admin password password enable true七、修改设备名称VDX Switch # conf tVDX Switch (config)# switch-attributes 1 host-name VDX6740 chassis-name VDX6740 八、关闭telnet：Switch（config）# telnet server shutdown在VCS模式中关闭telnet：Switch（config）#rbridge-id 3Switch (config-rbridge-id-3)# telnet server shutdown启用telnet：Switch （config）# no telnet server shutdown九、组建VCS逻辑机箱同一个VCS 中每台VDX具有不同的RB-id和相同的VCSID：VDX Switch # vcs rbridge-id 1 vcsid 12 logical-chassis enableVDX Switch # show fabric islports all十、修改principle switchVDX switch# configureVDX switch(config)# rbridge-id 5VDX switch(config-rbridge-id-5)# logical-chassis principal-priority 1VDX switch(config-rbridge-id-5)# endVDX switch# logical-chassis principal-switchover十一、创建VLANVDX Switch (config)# interface vlan 10VDX Switch (config)# interface TenGigabitEthernet 1/0/1-4VDX Switch (conf-if-te-1/0/1-4)# switchportVDX Switch (conf-if-te-1/0/1-4)# switchport mode accessVDX Switch（conf-if-te-1/0/1-4)# switchport access vlan 10十二、给VLAN配置IP地址VDX Switch (config)# rb 1VDX Switch (config-rbridge-id-1)# interface ve 10VDX Switch (config-rbridge-Ve-30)# ip address 172.168.2.19/24VDX Switch (config-rbridge-Ve-30)# no shutdown十三、配置生成树协议（STP/RSTP）VDX Switch (config)# protocol spanning-tree stp/rstpVDX Switch (config-stp)# bridge-priority 4096十四、配置多生成树(MSTP)VDX Switch (config)# protocol spanning-tree mstpVDX Switch (config-mstp)# instance 10 vlan 10-19VDX Switch (config-mstp)# instance 20 vlan 20-29VDX Switch (config-mstp)# instance 10 priority 4096VDX Switch (config)# interface TenGigabitEthernet 1/0/1-4VDX Switch (conf-if-te-1/0/1-4)# switchport mode trunkVDX Switch (conf-if-te-1/0/1-4)# switchport trunk allowed vlan allVDX Switch (conf-if-te-1/0/1-4)# int te 2/0/1-4VDX Switch (conf-if-te-2/0/1-4)# switchport mode trunkVDX Switch (conf-if-te-2/0/1-4)# switchport trunk allowed vlan all十五、配置vLAGVDX Switch (config)# interface Port-channel 10VDX Switch (config-Port-channel-10)# vlag ignore-splitVDX Switch (config-Port-channel-10)# switchportVDX Switch (config-Port-channel-10)# switchport mode trunkVDX Switch (config-Port-channel-10)# switchport trunk allowed vlan all VDX Switch (config-Port-channel-10)# no shutdownVDX Switch_1 (config)# int te 1/0/1VDX Switch (conf-if-te-1/0/1)# channel-group 10 mode active type standard VDX Switch_2 (conf-if-te-1/0/1)# int te 2/0/1VDX Switch （conf-if-te-2/0/1)# channel-group 10 mode active type standard 十六、配置静态路由静态路由不是全局参数，需要进入到每台设备上配置：VDX SWITCH (config)# rb 1VDX SWITCH (config-rbridge-id-1)# ip route x.x.x.x/x x.x.x.xVDX SWITCH (config)# rb 2VDX SWITCH (config-rbridge-id-2)# ip route x.x.x.x/x x.x.x.x十七、配置OSPFOSPF不是全局参数，需要进入到每台设备上配置：VDX SWITCH (conf)# rb 1VDX SWITCH (config-rbridge-id-1)# router ospfVDX SWITCH (config-router-ospf-vrf-default-vrf)# area 0VDX SWITCH (config-rbridge-id-1)# int ve 30VDX SWITCH (config-rbridge-Ve-30)# ip ospf area 0VDX SWITCH (config)# rb 2VDX SWITCH (config-rbridge-id-2)# router ospfVDX SWITCH (config-router-ospf-vrf-default-vrf)# area 0VDX SWITCH (config-router-ospf-vrf-default-vrf)# int ve 30 VDX SWITCH (config-rbridge-Ve-30)# ip ospf area 0十八、配置VRRP/VRRP-ERB1:VDX SWITCH (config)#rbridge 1VDX SWITCH (config)#protocol vrrp-extendedVDX SWITCH (config)#interface ve 30VDX SWITCH (config)#vrrp-extended-group 30VDX SWITCH (config)#priority 125VDX SWITCH (config)#advertise-backup enableVDX SWITCH (config)#preempt-mode enableVDX SWITCH (config)# short-path-forwarding revert-priority 90 VDX SWITCH (config)#vritual-ip 172.168.2.100VDX SWITCH (config)#track ten 1/0/6 priority 20VDX SWITCH (config)#enableRB2:VDX SWITCH (config)#rbridge 2VDX SWITCH (config)#protocol vrrp-extendedVDX SWITCH (config)#interface ve 30VDX SWITCH (config)#vrrp-extended-group 30VDX SWITCH (config)#priority 120VDX SWITCH (config)#advertise-backup enableVDX SWITCH (config)#preempt-mode enableVDX SWITCH (config)# short-path-forwarding revert-priority 90 VDX SWITCH (config)#vritual-ip 172.168.2.100VDX SWITCH (config)#track ten 2/0/6 priority 10VDX SWITCH (config)#enable十九、配置FlexportVDX SWITCH (config)# hardwareVDX SWITCH (config-hardware)# flexport 2/0/45VDX SWITCH (config-flexport-2/0/45)# flexport 2/0/46VDX SWITCH (config-flexport-2/0/46)# flexport 2/0/47VDX SWITCH (config-flexport-2/0/47)# flexport 2/0/48VDX SWITCH (config-hardware)# flexport 2/0/45VDX SWITCH (config-flexport-2/0/45)# type fibre-channelVDX SWITCH (config-flexport-2/0/45)# flexport 2/0/46VDX SWITCH (config-flexport-2/0/46)# type fibre-channel VDX SWITCH (config-flexport-2/0/46)# flexport 2/0/47 VDX SWITCH (config-flexport-2/0/47)# type fibre-channel VDX SWITCH (config-flexport-2/0/47)# flexport 2/0/48 VDX SWITCH (config-flexport-2/0/48)# type fibre-channel二十、QSFP breakout 配置VDX SWITCH (config)#interface fortygigabitethernet 1/0/49 VDX SWITCH (conf-if-fo-1/0/49)# shutdownVDX SWITCH (conf-if-fo-1/0/49)#exitVDX SWITCH (config)#hardwareVDX SWITCH (config-hardware)#connector 1/0/49VDX SWITCH (conf-if-fo-1/0/49)#sfp breakoutVDX SWITCH (conf-if-fo-1/0/49)#do reload二十一、设置syslog服务器VDX SWITCH (config)# logging syslog-server x.x.x.x二十、收集supportsave存放到到FTP服务器：VDX SWITCH (config)# copy support-interactiveServer Name or IP Address: 172.168.2.25Protocol (ftp, scp): ftpUser: adminPassword: *****Directory:/home/admin/supportVCS support [y/n]? (y): y存放到到USB：switch# usb onUSB storage enabledswitch# usb dirfirmwarekey\ 0B 2010 Aug 15 15:13support\ 106MB 2010 Aug 24 05:36support1034\ 105MB 2010 Aug 23 06:11config\ 0B 2010 Aug 15 15:13firmware\ 380MB 2010 Aug 15 15:13Available space on usbstorage 74%switch# copy support usb directory support。
